金属软管紧固夹结构设计

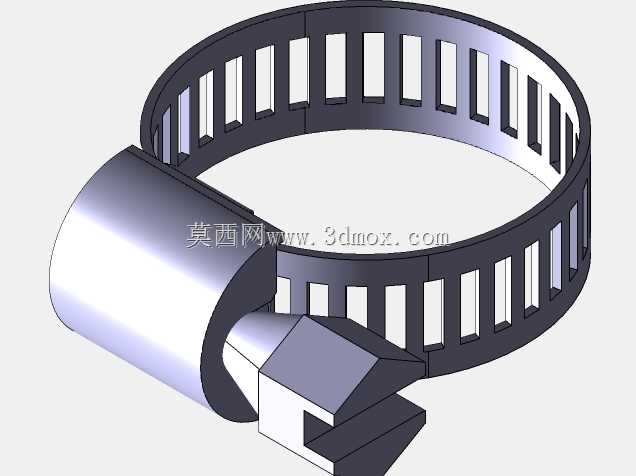

　　在流体管路布设、气动系统走线以及小型设备线束整理场景中，软管与硬管接头处的防脱、密封约束始终是结构工程师需要重点处理的细节。这款金属软管夹采用开放式抱箍形态，主体由带连续镂空槽的弧形钢带与端部锁扣结构组成，整体围绕软管外圆周形成包络约束，依靠钢带自身的弹性形变与锁止结构提供持续抱紧力。

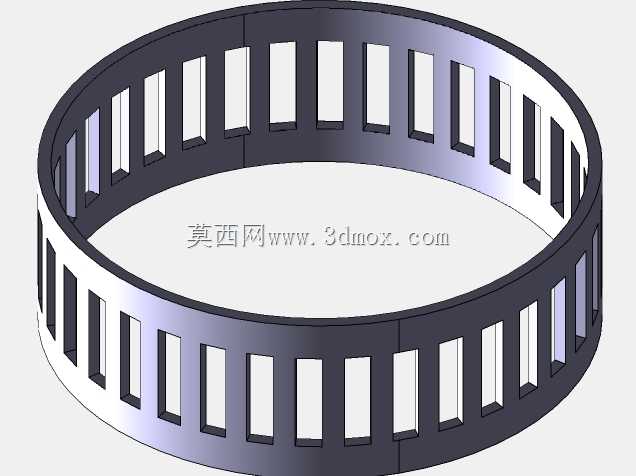

　　从实际使用角度看，这类夹件常出现在设备内部狭窄的管路交汇区域。相比螺钉锁紧式喉箍，它不需要额外工具即可完成快速卡装，在批量装配工位上能明显缩短单工位操作时间；钢带表面的镂空槽并非单纯减重结构，槽位沿弧形带均匀分布，一方面降低钢带弯曲后的整体刚度，使夹件在适配一定范围管径变化时仍能保持贴合，另一方面也为管路热胀冷缩预留了形变余量，避免长期抱紧后在软管外壁形成局部压痕甚至切割损伤。端部的卡扣结构经过折弯成型，咬合时形成多点接触，能够在设备运行产生小幅振动的工况下维持锁止状态，降低松脱概率。

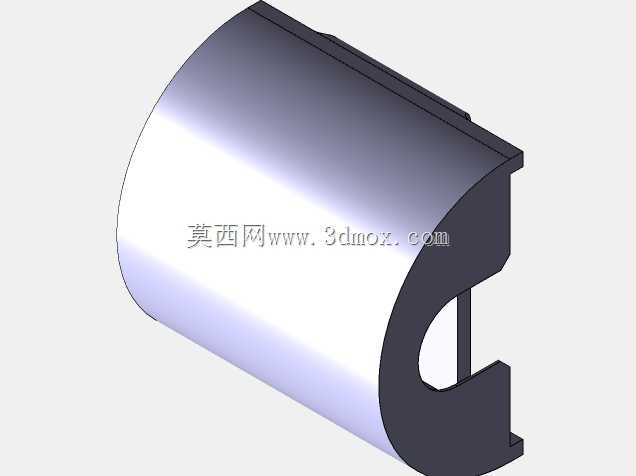

　　设计过程中，弧形段的曲率半径是核心控制参数。曲率过小会导致夹件预装困难，强行卡入时容易划伤软管表层；曲率过大则会使抱紧力分散，接头承压时软管可能从夹件中滑脱。建模时需要先确定目标软管的外径公差带，再以名义外径为基础设置合理的预紧变形量，使钢带在自由状态下的内径略小于软管外径，装配后产生均匀的径向压力。钢带宽度同样需要结合管路压力等级权衡：宽度越大，单位面积压强越低，对软质管壁的保护越好，但占用的安装空间也相应增加；宽度较窄时布局更灵活，却容易在高压脉冲下切入管壁。端部锁扣的折弯角度与咬合深度直接决定连接可靠性，建模时需检查卡扣闭合后的干涉情况，并预留反复拆装所需的弹性变形空间，防止多次开合后出现塑性断裂。

　　安装边界方面，夹件沿管路轴向占用的长度主要由钢带宽度决定，径向则需在软管外径之外预留卡扣凸起的操作空间。布置多根并行管路时，夹件之间应保留手指或卡扣工具的操作间隙，避免相邻管线阻碍锁扣按压。若用于靠近热源的舱段，还需在夹件与软管之间评估隔热距离，或通过表面处理提升钢带耐温能力。模型中的镂空槽边缘应保持圆角过渡，尖锐棱边在实际生产中容易产生应力集中，也会在装配时割伤操作人员或管壁。

　　从结构选型角度看，这类夹件适合固定中等直径的柔性管路，尤其适用于需要经常拆装维护的实验设备、小型液压站和家电内部水路。它不依赖额外连接件，单件零件即可完成约束功能，库存管理和装配工序都更简单。三维建模时，弧形钢带可通过钣金折弯方式构建，先绘制展开轮廓并排布镂空槽，再按目标曲率折弯，最后成型端部锁扣；这样得到的模型能够直接关联展开尺寸，便于后续评估材料利用率和冲压工艺。卡扣配合面需设置合理的导入角，使装配过程中卡扣能沿软管外壁滑入并自动咬合，而不是依靠过大外力强行压入。

　　在整机管路布局中，软管夹的位置通常靠近接头根部，以抑制软管在压力波动下的甩动。若夹点距离接头过远，接头与夹点之间的管段会形成悬臂，长期脉冲载荷容易在接头根部产生弯折疲劳；夹点过于贴近接头，则可能影响接头螺母或快插接口的操作空间。因此在装配设计中，需要把夹件模型与接头、管路、周边板件一同进行干涉检查，确认卡扣开合路径不被遮挡，同时保证夹件背面与安装面之间留有适当间隙，避免钢带贴壁后失去弹性变形空间。

　　该模型完整呈现了钢带、镂空槽和锁扣的几何关系，可用于管路布置验证、装配动作模拟以及夹具方案对比。对于结构设计人员而言，重点不在于外观渲染，而在于把握抱紧力、管径适配范围、安装空间和疲劳寿命之间的平衡；将这些约束落实到三维数模中，才能让一个小尺寸紧固件在整机长期运行中稳定发挥作用。
