便携式直板三星智能手机外观结构

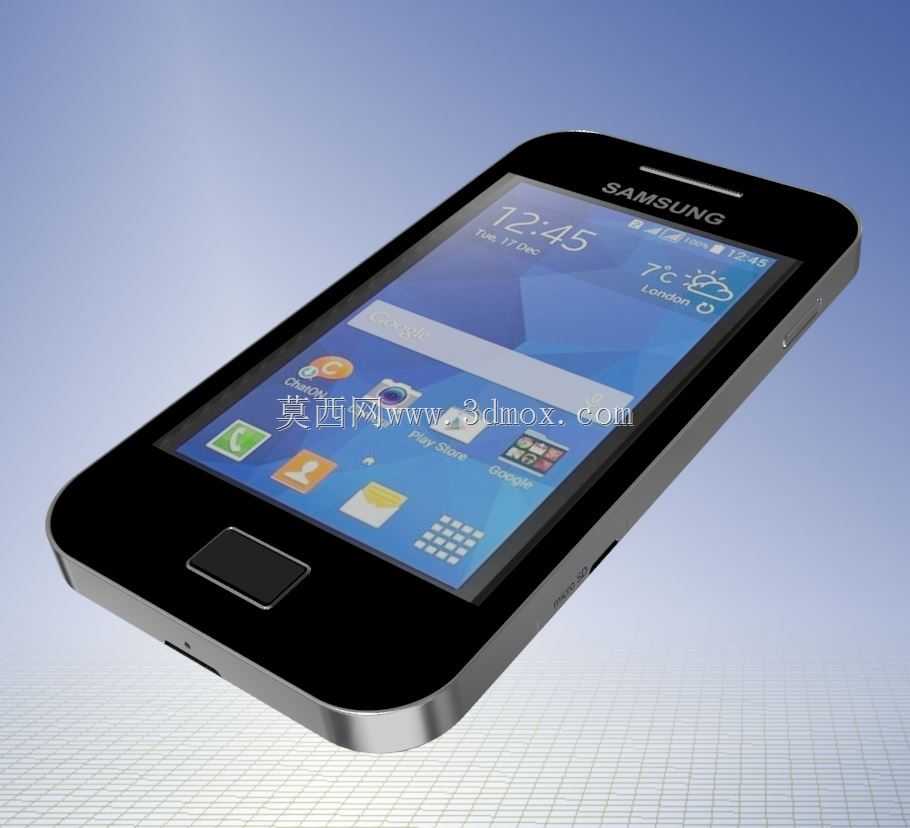

　　这款便携式直板三星手机的三维结构，重点在于还原早期触控智能手机在有限机身内完成屏幕、按键、听筒、边框和背部壳体之间的装配关系。模型呈现的是典型的一体式前面板加金属质感中框的布局，正面以大尺寸触控屏作为视觉核心，屏幕上方布置细长听筒开槽，下方保留实体方形主页按键，整机四角采用圆弧过渡，侧边厚度控制均匀，适合用于消费电子外观评审、结构干涉检查以及展示类场景的数字样机搭建。从实际用途看，这类设备承担语音通话、短信、移动网络接入、基础多媒体播放和轻量级应用运行等功能，因此结构设计必须同时兼顾握持舒适度、屏幕防护、按键触达性和内部器件堆叠。正面玻璃区域与黑色前面板融合，能够在视觉上压低边框存在感；底部实体按键位于拇指自然停留区域，

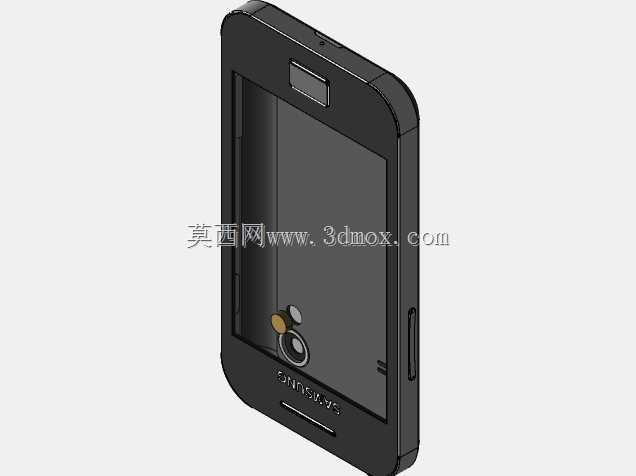

　　键面略微下沉，周边留有足够间隙避免误触。顶部听筒开槽采用窄长形造型，既满足出声面积要求，也维持前面板简洁性。模型对屏幕显示区、触控层与外保护盖板之间的层级关系进行了表达，设计时需要重点控制显示黑边宽度、盖板边缘倒角以及屏幕与前壳之间的粘接或卡扣边界。若进一步进入工程细化，前壳周边还需预留触摸屏排线、听筒防尘网、距离感应窗口和前置摄像孔位，这些位置在外观模型中虽未完全展开，但在整机边界上已经能够看出避让思路。中框部分采用银色金属质感表现，与黑色前面板形成明确材质对比。侧边造型并非简单直壁，而是带有轻微斜面和圆角，既能提升握持时的贴合感，也能降低跌落时边角应力集中。结构工程师在处理这类边框时，通常会同步考虑前后壳扣合量、侧壁厚度、

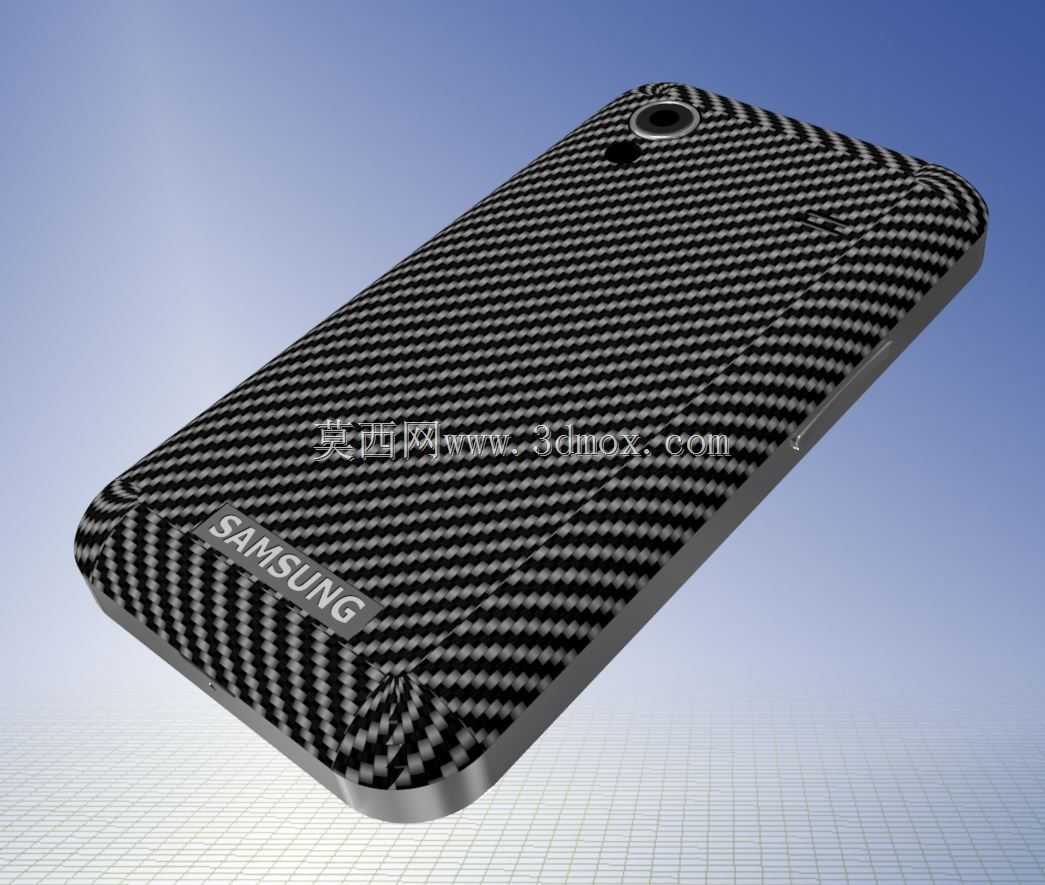

　　按键开孔位置以及USB接口、耳机孔和音量键的装配空间。该模型把侧面控制在较薄的视觉比例内，说明设计取向偏向便携和日常单手握持，长宽尺寸应满足口袋携带和手掌支撑之间的平衡。背部壳体在图中虽主要通过侧边和厚度体现，但可判断其与中框形成连续包裹关系，后盖表面需为电池仓、摄像头、扬声器开孔和品牌标识预留区域。对于不可拆卸或半可拆卸后盖方案，背面曲率、表面处理和分型线位置都会直接影响外观质感；而在结构内部，电池、主板、摄像头模组、振动马达和扬声器腔体需要围绕厚度最大的部件进行排布，屏幕下方与中框之间还要考虑缓冲泡棉和导电屏蔽层。从安装边界角度看，整机外轮廓应作为周边配件设计的基准，包括保护套内壁、屏幕贴膜可视区、底座充电限位、

　　车载支架夹持宽度以及皮套开口位置。底部主页按键的外凸高度、前面板与中框之间的台阶差、侧边按键的行程区域，都属于装配和人机交互中必须锁定的尺寸。若将该模型用于工装或检测夹具设计，还需要依据这些边界建立定位面，通常选择屏幕正面、背部大面和侧边长直边作为主要基准，以保证重复装夹时的一致性。设计思路上，这款三星手机体现了从物理键盘机向全触控手机过渡阶段的典型特征：屏幕面积扩大，但仍保留具有辨识度的实体按键；机身追求轻薄，却没有放弃基本的接口和出声结构；外观线条简洁，同时通过双色材质增强层次。建模时需要处理多处圆角连续关系，尤其是屏幕四角、机身边角和按键轮廓之间的曲率协调，任何一处倒角突变都会在渲染和后续结构评审中显得生硬。前面板下方的按键区域不仅是装饰件，也涉及开关支撑、键帽导向和密封防尘。若用于产品展示，模型可直接表达玻璃高光、金属边框反射和屏幕界面内容；若用于结构教学，则可继续拆分前壳、触控屏、听筒、按键、中框和后盖，分析卡扣、筋位、螺柱和定位柱的布置。整体来看，该模型适合通讯终端外观验证、数码产品结构教学、手持设备人机分析以及配件开发参考，能够帮助设计者理解直板触控手机在造型、强度、握持和器件堆叠之间的平衡方式。
