高强度旋转吊环连接结构

　　在重型工装夹具、模具搬运、机床附件吊装以及风电零部件翻转作业里，吊点的受力方向往往不是固定垂直向上。传统固定式吊环在斜向起吊时，螺纹根部会承受明显附加弯矩，环体与被吊件表面也容易发生刚性磕碰，长期使用后螺纹段易出现疲劳裂纹。这款带铰接环体的侧向旋转吊点，正是为解决多向受力吊装场景而设计。

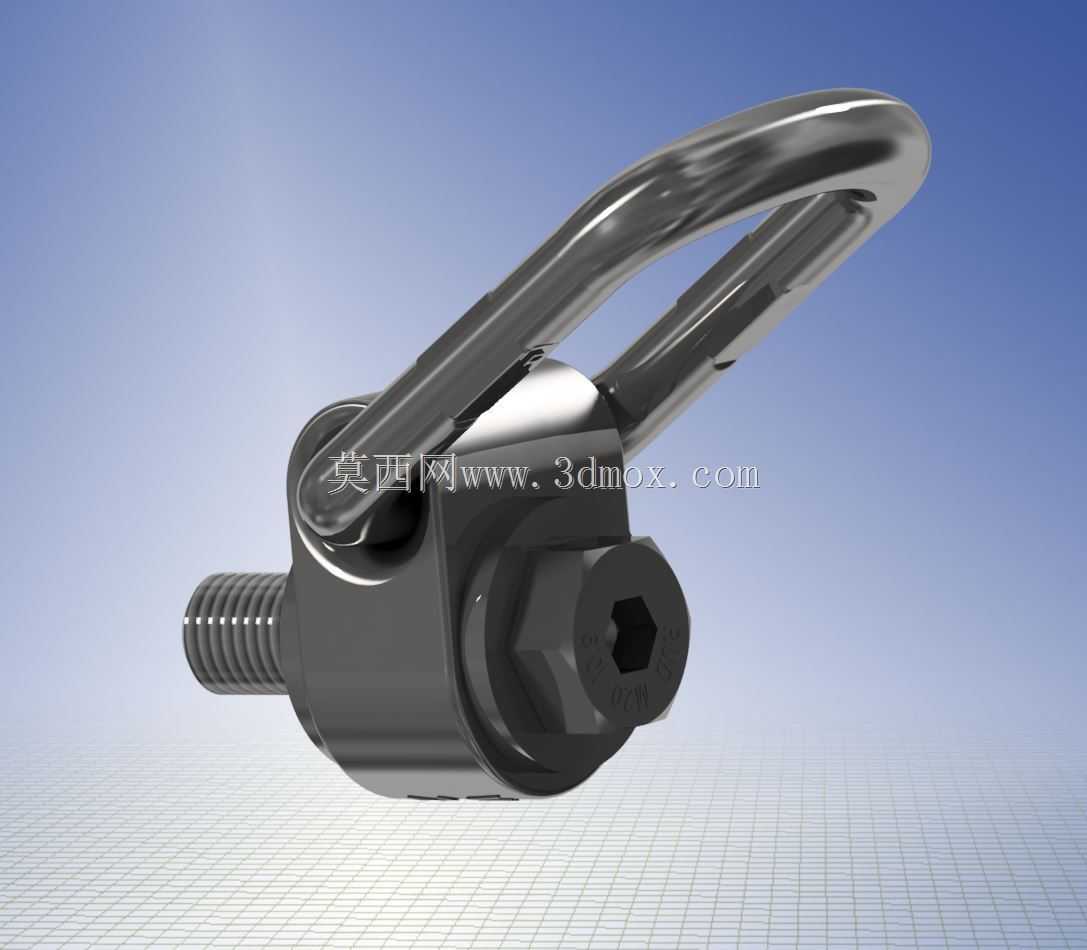

　　从结构上看，下部采用外螺纹螺柱作为安装接口，可直接拧入被吊工件预制的螺纹孔中。螺柱根部与基座一体过渡，避免截面突变带来的应力集中；基座侧面预留内六角孔，装配时可用标准内六角扳手施加预紧扭矩，使吊点底面与工件安装面完全贴合，防止起吊过程中松动。基座上方通过销轴与D形吊环连接，吊环可绕销轴在一定角度内自由摆动，同时整个上部组件相对螺柱轴线可做周向旋转，这意味着无论钢丝绳从哪个方向牵拉，环体都能自动顺向受力，把载荷尽量转化为沿环体截面的拉力，降低侧向弯矩对螺纹连接的影响。

　　设计这类吊点时，首先要确定的是额定载荷与安装边界的匹配关系。图中标注的2.5吨/平方米可作为面载荷校核参考，实际选型还需结合被吊件材质、螺纹旋合深度以及安装面平面度综合判断。若工件为铸铁或铝合金，螺纹孔的有效啮合长度应比钢件更长，必要时需增加衬套或采用通孔加螺母锁紧形式。基座底面需加工出足够的接触面积，安装面不得有明显毛刺、漆瘤或焊接飞溅，否则预紧后局部接触应力过大，会造成基座倾斜，使吊环在受载时卡滞。

　　尺寸链方面，螺柱规格决定了最小安装厚度。以常见M16至M24规格为例，工件螺纹孔深度一般要大于螺柱长度1.5倍螺距以上，孔口应做沉孔或倒角，避免首圈螺纹受力过载。吊环宽度与开口尺寸需匹配卸扣或吊钩规格，过窄会导致吊钩无法顺利穿入，过宽则在紧凑空间内与相邻管路、线缆发生干涉。环体弯曲半径不宜过小，否则钢丝绳弯折角过大，会加速钢丝绳断丝；在三维建模时，环体内侧应按钢丝绳直径做圆滑过渡，并在运动仿真中检查吊环旋转到极限角度时是否与工件凸台碰撞。

　　材料与工艺层面，承载部件通常选用合金结构钢锻造，锻件需进行正火或调质处理，使心部获得足够韧性，表面再通过淬火提升耐磨性能。销轴是关键传力零件，需做探伤检查，不允许存在白点、裂纹等缺陷。建模时应分别建立锻件毛坯与成品模型，便于后续模具设计和机加工工序编排；螺纹部分建议采用修饰螺纹简化表达，同时在工程图中标注螺纹精度与拧紧扭矩要求。

　　在模具厂现场，这类吊点常安装在大型注塑模、冲压模的模板侧面。模具起吊时往往需要翻转90度，普通吊环在翻转过程中受力方向急剧变化，而旋转吊环能随吊钩一起转动，始终保持环体与载荷方向一致。在自动化生产线中，它也可作为焊接夹具、检测平台的永久吊点，方便设备移位和维护。需要注意的是，吊点应成对对称布置，并使合力重心位于各吊点围成的区域内；若工件偏心严重，应通过计算调整吊点位置，不能单靠加大吊环规格弥补。
