B类CO2灭火器标识牌三维结构设计

　　在工业厂区、配电间、油品仓储以及带电设备运维区域，消防警示标识的布设直接关系到初期火情处置效率。这款B类二氧化碳灭火器标识牌的三维结构设计，核心围绕现场快速识别与安装适配展开，整体采用红底白图的高对比度配色逻辑，符合工业场所目视化管理的通用规范。

　　从实际使用场景来看，这类标识牌通常安装在灭火器存放点的正上方或侧方醒目位置，距离地面高度控制在1.5米至2米之间，确保作业人员在通道任意位置都能快速捕捉到标识信息。设计阶段优先考虑了标识的可视角度，牌面整体做了微弧面处理，相比纯平面结构，在侧向光照条件下仍能保持清晰的图案辨识度，避免因厂区照明角度偏差导致标识识别延迟。

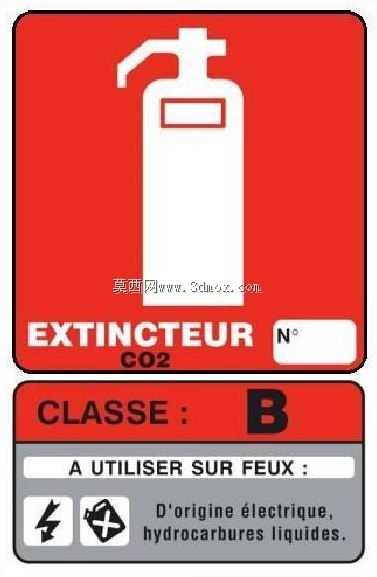

　　牌面核心图案采用简化的CO2灭火器轮廓，线条粗度控制在8毫米以上，即便在10米外的通道位置，也能快速识别设备类型。下方标注的B类火灾适用范围，明确指向液体油脂类火情与电气类火情，文字区域采用灰底黑字的分层设计，与上部红色警示区域形成视觉分区，作业人员靠近后可第一时间确认灭火器适用场景，避免火情发生时误用设备。图案两侧预留的箭头安装位，可根据现场布设需求调整指向，适配壁挂式、落地式等不同灭火器存放形式。

　　结构设计上，标识牌整体采用1.2毫米厚度的冷轧钢板折弯成型，四周做10毫米宽的折边处理，既提升了牌面整体抗形变能力，也消除了板材锐边带来的安装划伤风险。背部预留两个M6规格的挂装孔，孔距控制在180毫米，匹配工业场所常规的膨胀螺栓安装尺寸，无需额外定制安装支架即可直接固定在墙面或支架上。牌面整体外轮廓尺寸控制在300毫米×220毫米，既不会因尺寸过大占用过多墙面空间，也能保证足够的信息展示面积，适配多数工业厂区的消防点位布设密度要求。

　　建模过程中，对折边圆角、挂孔沉台、图案凸起层次都做了精准还原，图案区域采用1毫米的凸起结构，后续可通过丝印或贴膜工艺完成色彩填充，凸起结构能有效减少贴膜边缘的磨损概率，延长标识在多尘、潮湿工业环境下的使用寿命。牌面底部预留的标签粘贴区域，可用于补充点位编号、巡检记录等现场管理信息，无需额外在牌面钻孔破坏整体结构。

　　针对电气车间这类存在弱腐蚀环境的场景，板材边缘可额外做喷塑处理，三维模型中预留的0.1毫米涂层余量，能保证后续表面处理完成后，挂装孔与安装螺栓仍保持良好的配合精度，不会出现涂层过厚导致装配卡滞的问题。整体结构无复杂活动部件，生产加工仅需下料、折弯、冲孔三道基础工序即可完成，加工成本低且批量一致性好，能够满足厂区大批量消防点位布设的需求。
