二十四英寸测试信号显示屏外观结构设计

　　这款24英寸显示屏的三维结构设计，首先围绕广电测试、设备校准这类核心应用场景展开，做结构设计时最先考虑的是设备在演播室、检测实验室、生产线校准工位的安装适配性。从实际使用需求出发，这类显示屏常被用于视频信号输出校验、显示设备色彩校准、工业设备人机交互终端等场景，所以结构上没有做过多冗余的装饰性设计，整体采用窄边框直屏方案，边框做了小弧度圆角处理，避免安装和搬运过程中尖锐边角造成磕碰损伤，同时窄边框设计也能在多屏拼接使用时减少视觉隔断，适配监控室多屏排布的使用需求。

　　设计思路上优先保证屏幕显示区域的有效利用率，屏幕正面的测试图案区域完整覆盖有效显示范围，预留的边框宽度刚好容纳前置控制按键、状态指示灯的安装位，不会因为边框过窄导致内部PCB板安装空间不足，也不会因为边框过宽浪费显示区域的可视角度。背部结构做了平整化处理，预留标准VESA壁挂安装孔位，孔位间距符合通用显示设备安装标准，既可以搭配桌面支架使用，也可以直接壁挂安装在墙面、设备机柜上，安装边界适配常规的100*100mm壁挂支架规格，不需要额外定制转接件。

　　从功能特性来看，这款显示屏的结构设计预留了足够的散热空间，背部壳体做了隐藏式通风栅格，既不会破坏外观整体性，也能保证长时间显示测试画面时内部电路的热量可以顺利散出，避免长时间高亮度显示导致的过热降频问题。屏幕的安装固定采用四周卡扣加底部螺丝的组合固定方式，相比全螺丝固定方案，装配效率更高，后期维护拆卸屏幕面板时不需要拆除全部背部螺丝，只需要拧下底部固定螺丝就可以撬开卡扣取出面板，方便维修更换背光组件或者驱动板。

　　接口区域设置在背部下方的内凹区域，这样接线之后线材不会突出到背部平面之外，壁挂安装时不会出现线材被挤压、接口受力变形的问题，内凹深度刚好容纳常规的视频线、电源线接头，不会因为接头过长导致屏幕无法贴紧壁挂支架。屏幕底座采用可拆卸式设计，桌面使用时可以安装配套的底座支架，支架做了重心优化设计，支撑脚的覆盖范围足够保证屏幕放置时的稳定性，即使桌面有轻微晃动也不会出现倾倒问题，不需要壁挂使用时可以快速拆除底座，减少占用空间。

　　在外形尺寸的把控上，整体长宽比例严格匹配24英寸16:9屏幕的规格，整机厚度控制在常规商用显示屏的合理区间，既不会因为过薄导致结构强度不足，容易出现弯折变形，也不会因为过厚显得笨重，搬运和安装时的重量控制在单人可以操作的范围，不需要额外的辅助起重设备。屏幕边角的包边结构做了加强处理，跌落测试时可以吸收部分冲击力，减少屏幕面板碎裂的风险，适配工业场景下可能存在的搬运磕碰情况。

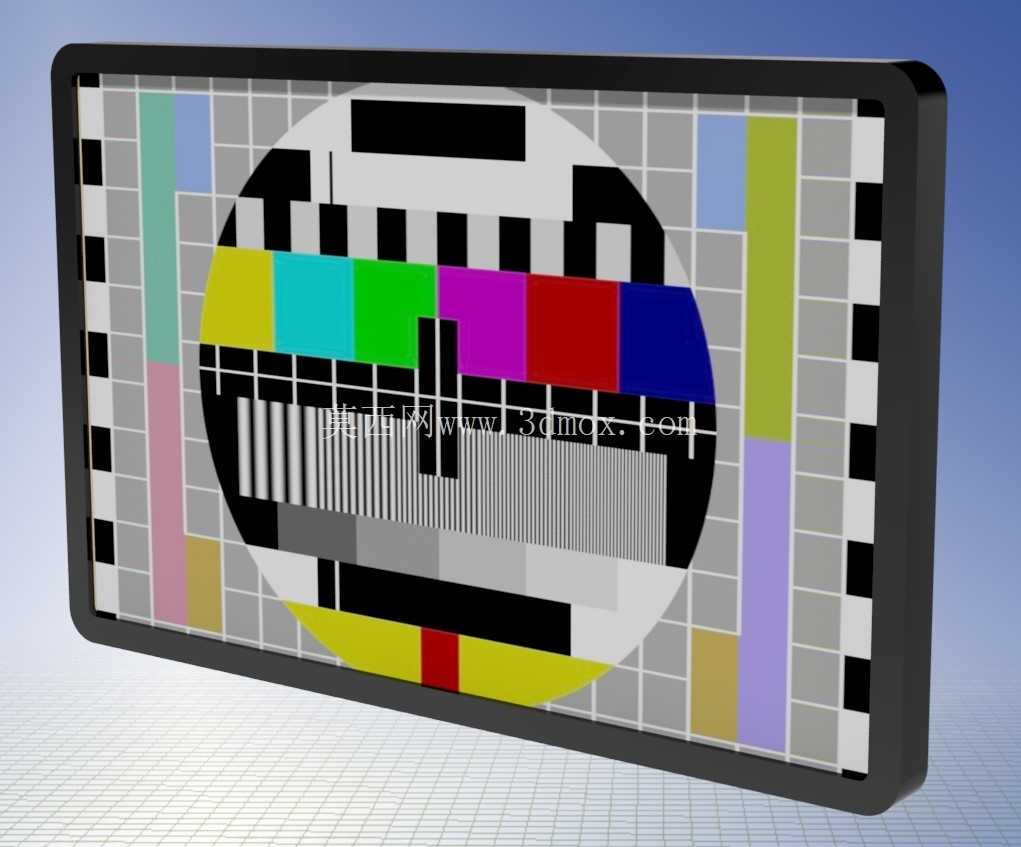

　　实际选型使用时，这款显示屏的结构可以直接适配常规的显示驱动方案，内部预留的安装空间可以容纳通用的驱动板、电源板，不需要重新设计PCB的安装固定柱，通用件的适配性较强，可以缩短产品的开发周期。屏幕正面的测试图案是标准的电视信号测试卡，在做设备调试时可以直接通过显示画面判断色彩还原度、分辨率、几何失真度等参数，不需要额外外接信号源输出测试画面，适合作为生产线的检测显示终端，直接安装在测试工位上用于校验输出信号的准确性。
