帕兰五百公斤级起重称重传感装置

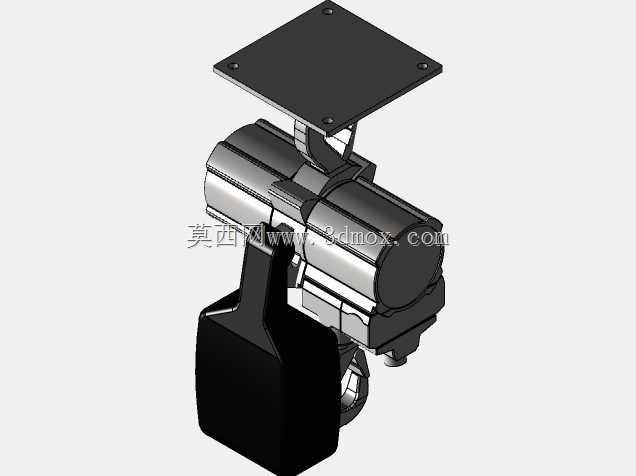

　　在重型吊装作业现场，载荷数据的实时采集直接关系到施工安全与作业效率，这款五百公斤量程的起重称重传感装置，正是为中小吨位定点吊装场景开发的测力核心部件。从结构布局来看，装置上部设置一块方形安装法兰板，板体四角预留安装孔位，可直接与起重设备的固定吊点、电动葫芦下端挂载座或行车横梁预留接口对接，法兰板与下方传感主体之间通过窄颈过渡结构连接，该过渡段在受力时会产生可控的弹性形变，是内部应变片采集载荷信号的核心力学区域。中部主体采用近似圆柱的封闭壳体设计，壳体内部封装应变梁、信号调理电路与接线组件，圆柱造型可均匀分散吊装过程中产生的周向应力，避免局部应力集中导致的测量偏差或结构损坏，壳体侧面预留的接线端口可将重量信号转化为标准电信号输出，

　　对接现场的称重显示仪表、PLC控制系统或超载预警装置。装置下部集成吊钩连接座与黑色防护握把结构，吊钩连接座用于挂载标准起重吊钩，可直接承担吊重的竖向拉力；侧置的防护握把并非手持操作部件，其内部可容纳信号传输线缆或内置配重校准结构，外层的包覆结构可在吊装碰撞时缓冲冲击力，保护内部传感元件不受外力磕碰损伤。从实际应用维度看，这类传感装置可适配多种作业场景：在车间小型桁吊上，它可作为超载保护的核心检测元件，当吊重接近额定载荷阈值时触发声光预警，超出安全范围时切断起重设备的上升回路；在仓储物流环节，它可搭配显示仪表构成临时吊秤，完成重型工件、成捆物料的在线称重，无需额外将货物转运至固定地磅，大幅缩减装卸工序的耗时；在设备安装现场，

　　它可实时监测单吊点的受力变化，配合多吊点同步吊装工艺，避免各吊点载荷分布不均引发的工件倾斜、索具过载断裂风险。设计过程中需重点考量多维度的工程边界：上部法兰的安装孔距需匹配市面主流五百公斤级葫芦的挂载接口，减少现场二次改制的工作量；中部壳体的外径尺寸需预留足够的安全余量，确保在额定载荷一点五倍的冲击力下仍不发生塑性形变；下部吊钩连接座的开口尺寸需适配对应吨位的标准吊钩，配合防脱卡板结构避免吊重意外滑脱；整体装置的竖向总高度需控制在合理范围，避免过多占用起重设备的有效起升高度，影响低矮车间内的吊装作业空间。其力学传递路径经过明确优化，吊重产生的拉力经吊钩、连接座传递至内部应变梁，再通过上部法兰传递至起重设备挂载点，

　　整条传力路径无多余分支结构，可有效降低侧向力、扭转力对测量精度的干扰。针对工业现场的复杂工况，壳体接缝处通常采用密封结构设计，可阻挡吊装过程中的粉尘、水渍侵入内部电路，适配多尘、潮湿的车间或户外临时作业环境。侧置的块状结构除防护作用外，还可在装置闲置时作为临时支撑脚，让传感装置可平稳放置在工位台面，避免直接磕碰壳体与接线端口。在选型匹配阶段，工程师需结合实际吊装的额定载荷、挂载接口形式、所需信号输出类型确认装置适配性，五百公斤的量程可覆盖常规小型模具吊装、机床工件转运、仓储重型料箱搬运等场景，相比大吨位传感器，其在小载荷区间的测量分辨率更高，可更精准捕捉载荷的细微波动。建模过程中，各部件的配合公差也需重点关注：法兰板与过渡颈的焊接或装配位置需保证同轴度，避免受力时产生附加弯矩；吊钩连接座与主体的连接部位需设置足够的螺纹啮合长度，确保长期受载下不发生松脱；内部应变梁的安装位置需与外部传力路径严格对中，才能保证最终的测量线性度与重复精度。这类集成化的起重称重传感结构，将载荷检测与吊具挂载功能合二为一，无需在起重索具上额外加装独立测力部件，整体结构紧凑，现场部署便捷，是中小吨位起重设备安全升级、称重功能拓展的常用核心构件。
