50毫升玻璃凝胶分装瓶结构设计

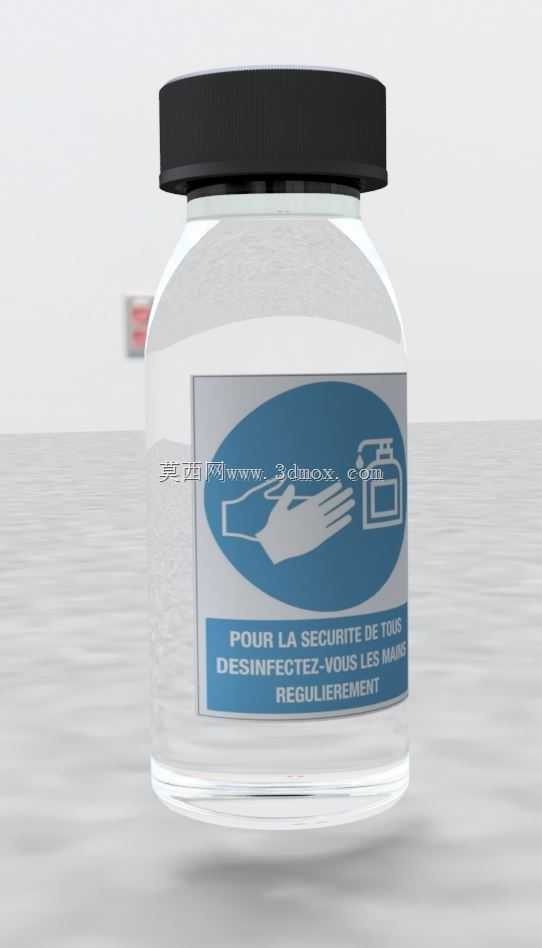

　　该模型呈现的是一只50毫升容量的小型玻璃容器，配黑色旋盖，瓶身贴有手部消毒提示标签，整体定位于个人护理、卫生消杀及便携液体分装场景。在实际工程应用中，这类容器并不只是外观件，而是需要同时兼顾握持手感、灌装适配、密封可靠性、标签贴合面积以及运输堆叠稳定性的小型包装结构。

　　从结构组成看，模型可拆分为透明玻璃瓶体、黑色螺纹瓶盖和瓶身标签三部分。瓶体采用短颈广口造型，肩部过渡圆润，瓶身接近直壁，能够在有限高度内获得较大的有效容积。底部做了轻微内凹和圆角收边，既可以减少放置时的接触面瑕疵，也能在自动化灌装线上提高站立稳定性。瓶口区域设置外螺纹，用于与瓶盖旋合；螺纹段下方保留一圈平直瓶颈，便于灌装头、旋盖头或夹具定位。

　　瓶盖为矮圆柱型黑色件，顶面平整，侧壁带有细密防滑纹理。该纹理在三维结构中表现为周向连续的小齿或浅筋，作用是增加手指旋拧时的摩擦力，同时在自动旋盖工序中让夹爪获得更稳定的夹持力。瓶盖内部应包含与瓶口外螺纹匹配的内螺纹，以及顶部密封面；若用于醇类凝胶或易挥发液体，还可在盖内增加垫片或塞封结构。模型将瓶盖作为独立零件表达，有利于后续检查螺纹旋合行程、盖底间隙和装配干涉。

　　50毫升属于典型便携容量，适合放置在口袋、小包、工位抽屉或医疗操作台旁。瓶身直径与高度的比例经过压缩，重心偏低，倾倒风险小于细长型小瓶。直壁段提供了连续的标签包覆面，标签上的洗手图标和法文提示文字说明其面向公共卫生场景，例如商场入口、餐饮后场、诊所、学校、实验室或办公区域。对结构工程师而言，标签区域不仅是平面装饰，还关系到瓶身周长、曲率半径、贴标方式以及标签边缘起翘风险。

　　在设计思路上，这类瓶子优先考虑三件事：容量准确、灌装便利、密封可靠。广口短颈可以降低凝胶类高黏度内容物的灌装阻力，也便于擦拭瓶口残留；较宽的瓶口螺纹能够提供更稳定的旋盖导向。瓶肩采用圆弧过渡而非尖角，一方面减少玻璃成型时的应力集中，另一方面避免标签在曲面突变处产生褶皱。瓶身外壁保持适度光滑，便于清洁，但在需要手持施力的位置可通过标签或轻微曲面增加摩擦。

　　从安装边界和配套设备角度看，该容器需要与灌装线、旋盖机、贴标机和外包装工位协同。瓶口外径决定灌装头插入深度和防滴漏结构的避让距离；瓶颈直径影响星轮卡位和夹持模具；瓶身最大外径决定输送导轨宽度、理瓶机构槽宽以及装箱排列间距；总高则影响旋盖头下行行程和料仓分层空间。若在自动化线上使用，底部必须具备足够的支撑面积，瓶肩不能存在突然外扩的倒扣，否则会影响理瓶和分瓶。

　　材料层面，透明瓶体适合玻璃或透明塑料，玻璃质感强、耐化学性较好，但脆性较高，壁厚需要均匀；若采用PET或PP注塑、吹塑成型，则要考虑拔模斜度、瓶口强度和跌落性能。黑色瓶盖通常采用塑料注塑成型，外表面防滑纹不宜过深，否则会影响脱模和清洁；内螺纹需要预留合理旋合公差，过紧会降低使用便利性，过松则可能导致运输泄漏。

　　该三维模型把瓶体、瓶盖和标签的相对位置完整表达出来，可用于检查外观比例、装配关系、标签包覆范围和陈列视觉效果。对于包装设备选型人员，它可以作为夹具、导板、星轮、灌装头和贴标辊轮设计的参考；对于产品结构人员，它能帮助评估瓶口密封、手持区域、内容物可视性以及二次包装空间；对于渲染和展示人员，透明材质、黑色盖体和标签图形的组合也能较真实地反映成品状态。

　　在实际开发中，还需要进一步确认瓶口螺纹标准、瓶盖内塞形式、额定灌装量、瓶身壁厚、标签材料、堆码载荷以及跌落高度。该模型的价值在于以简洁几何关系呈现了小型凝胶瓶的核心结构：低矮稳重的瓶身提供便携性和站立稳定性，广口短颈服务于灌装与使用，旋盖结构承担反复启闭和密封任务，而大面积直壁标签区则承担卫生提示与品牌识别功能。
