圆柱螺纹型电感式接近传感器

　　这款圆柱螺纹型接近检测元件采用全金属外螺纹壳体结构，主要面向自动化产线、机床上下料、物流分拣、包装机械以及工装夹具中的金属目标到位检测场景。在实际设备布局中，它常被安装在支架、挡板或机构侧板上，用于判断工件是否进入指定工位、夹具是否闭合到位、机械手取放料是否完成，或者运动部件是否到达安全边界。相比光电类检测元件，这种结构对油污、切屑、粉尘和轻度振动的耐受能力更强，在金属加工、装配线和输送设备中具有较高稳定性。

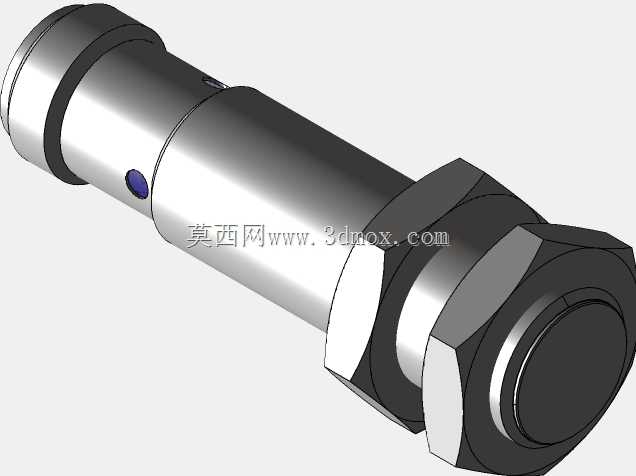

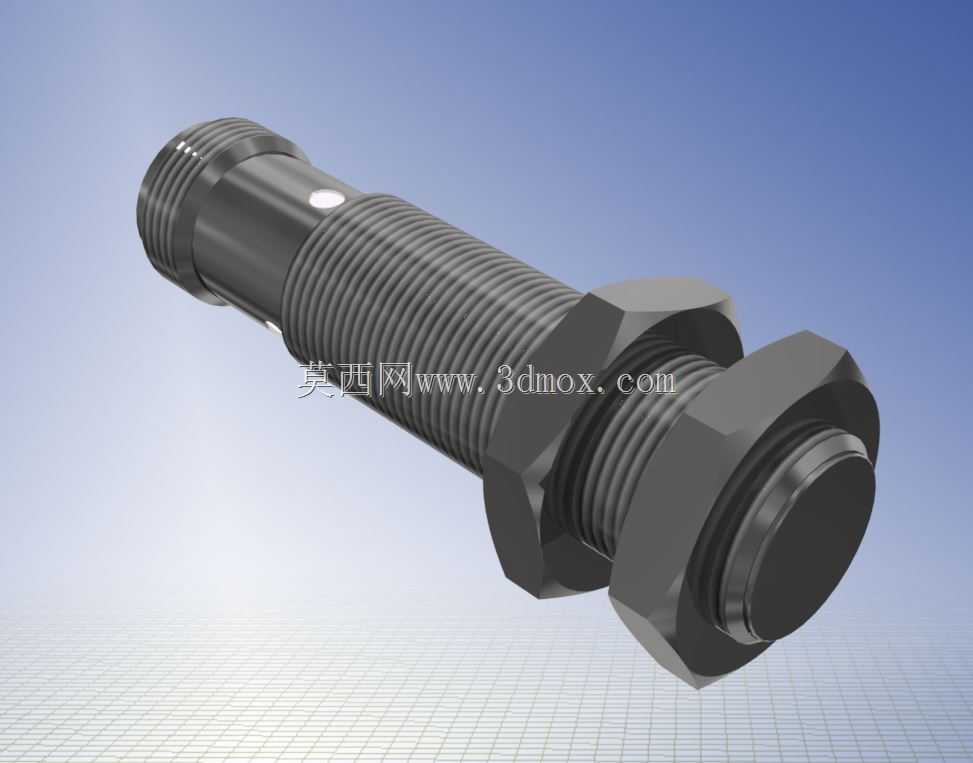

　　从结构设计看，主体为细长圆柱外形，表面设置连续外螺纹，配合两个六角锁紧螺母即可完成轴向位置调节。安装时先在安装板上加工对应过孔，将传感元件穿过孔位，再从两侧旋紧螺母，能够根据被测金属件的实际距离灵活调整探头伸出长度。这种螺纹安装方式边界清晰，不需要复杂法兰座，占用空间小，适合密集排布的检测点位。端部感应面平整，与壳体同轴，检测方向沿圆柱轴线方向，便于在直线运动机构中直接对准目标面。

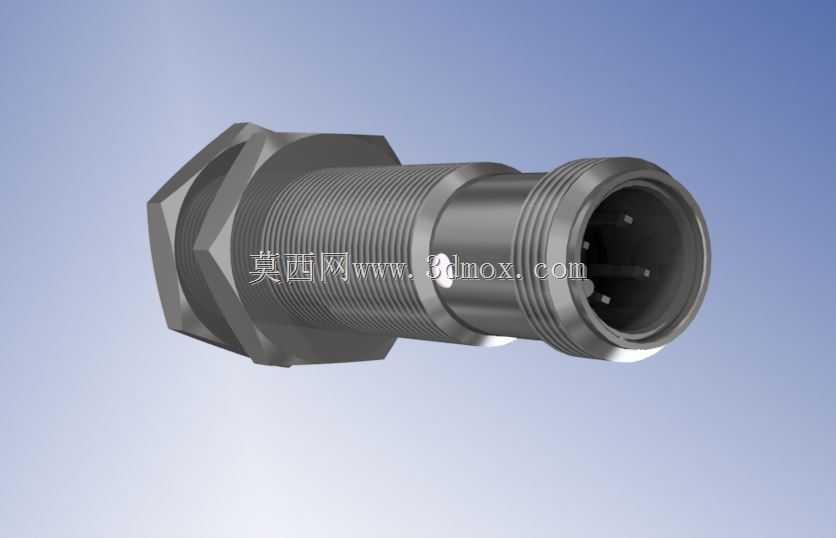

　　尾部采用接插式连接结构，便于现场布线与维护。设备运行时，传感元件无需与被测金属件直接接触，当金属目标进入感应范围后，内部振荡回路状态发生变化，后端电路据此输出开关信号。非接触检测的优势在于不会对运动工件造成机械摩擦，也能避免反复碰撞导致探头磨损。对于高速往复运动的机构，这种检测方式响应较快，能够满足普通工位到位、计数、限位和联锁保护需求。

　　在选型与建模时，需要重点控制圆柱外径、螺纹长度、总长度、感应端直径以及接线端尺寸。外径决定安装孔尺寸和相邻元件的最小间距；螺纹有效长度关系到支架厚度与调节余量；总长度则影响在狭窄设备内部的布置。若安装空间靠近强电走线或运动部件，还应预留接线弯折半径和工具操作空间。两个锁紧螺母的外形应按标准六角尺寸建模，以便在装配体检中验证扳手空间，避免出现螺母无法锁紧或与周边零件干涉的问题。

　　设计思路上，该元件强调安装可调性与环境适应性。外螺纹壳体既承担外壳保护作用，又提供位置调节功能；六角螺母用于承受安装锁紧力，避免壳体在调整过程中发生转动；端部金属环与感应面形成稳定检测边界。建模时应保证螺纹段、螺母、感应头和接插件之间同轴，螺纹牙型可按标准系列简化表达，但在工程图或装配模型中应保留公称直径、螺距和锁紧位置参考。对于设备布局人员，这类模型可直接用于干涉检查、支架开孔和线缆走向规划。

　　在具体应用中，它可以嵌入焊接夹具支座，检测钢板是否贴合定位面；也可以安装在输送机侧帮，对经过的金属箱体进行计数；在数控设备防护门联锁中，还能用于确认金属挡块是否进入安全位置。不同安装方向对检测距离会产生影响，当目标面与感应面平行时效果最稳定；若目标为曲面、小直径杆件或薄金属片，需要在实际调试中预留距离余量。模型中清晰表达的圆柱轴线和感应端面，正是为了帮助工程师在三维环境中准确设定检测方向和目标间隙。

　　整体而言，该结构兼顾了紧凑外形、可靠安装和工业现场维护需求。通过螺纹调节、双螺母锁固和端部感应布局，它能够在有限空间内为自动化设备提供稳定的金属到位信号，是机械结构设计、电气点位布置和设备选型验证中常见的基础检测元件。
