双层不锈钢工业操作台结构设计

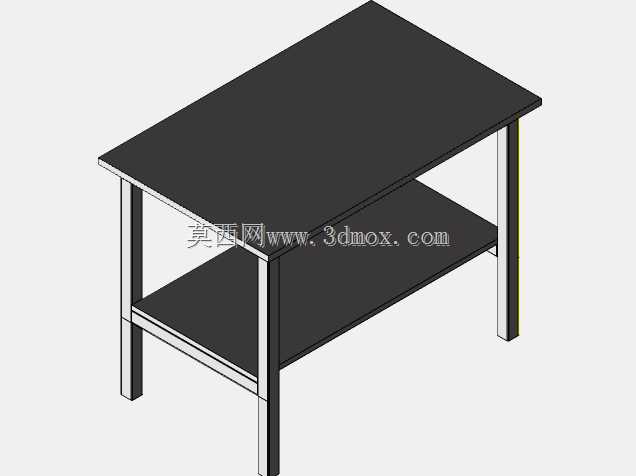

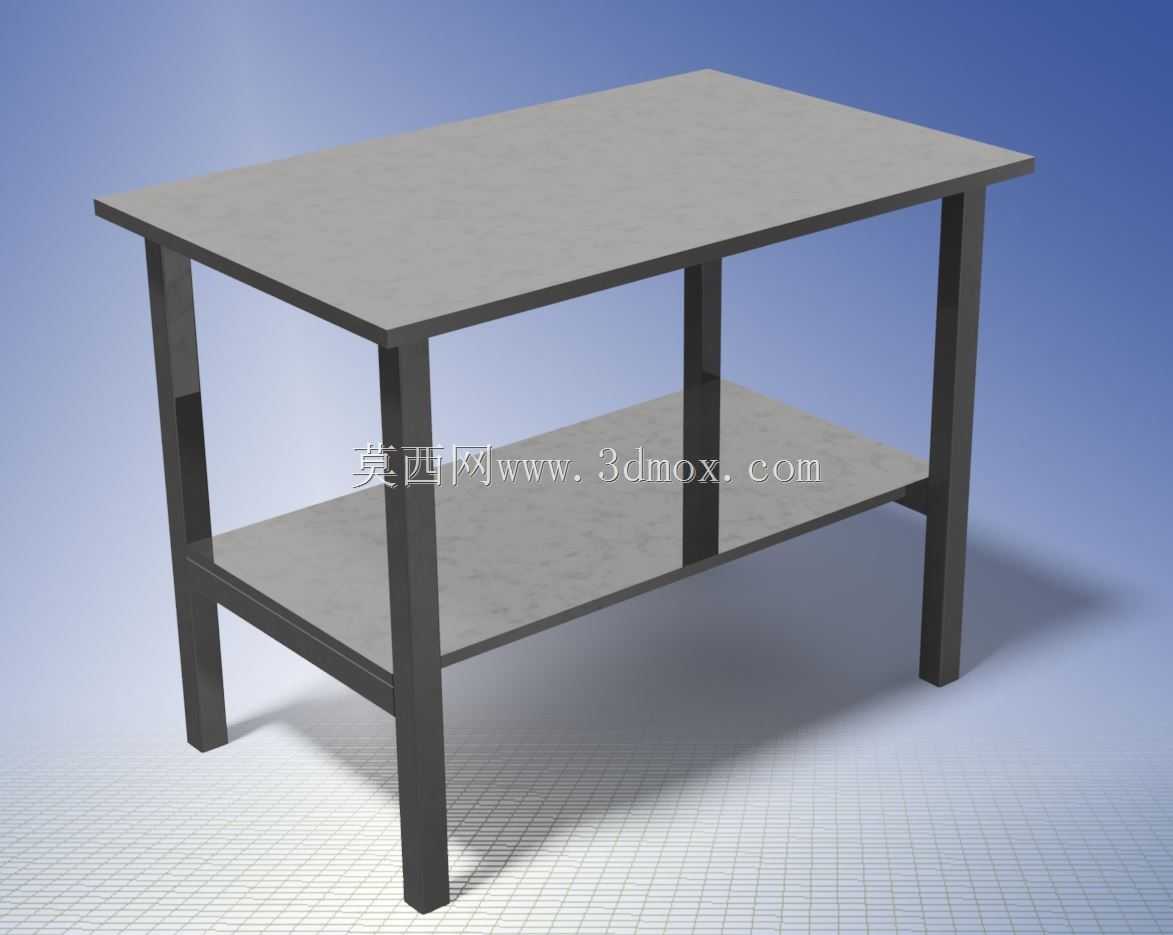

　　该双层金属操作台的结构方案，主要面向洁净车间、检验工位、维修装配区以及实验室内的辅助作业场景。上层台面承担直接操作功能，可放置工装、量具、小型检测仪器或待装配件；下层搁板用于收纳常用工具、辅料盒、周转件和备用物料，使作业面保持整洁，减少操作人员往返取件的频次。整体采用四立柱支撑形式，立柱沿台面四角布置，受力路径直接从台面向下传递至地面，结构简洁，便于清洁，也适合在需要频繁擦拭、防腐蚀或对卫生条件有要求的环境中使用。

　　从功能特性看，台面与下层搁板均为整板式构造，表面平整连续，没有明显凸起边框，便于工件推移和台面清理。四腿外伸的布置方式使桌体下部形成较大开放空间，操作人员落座或站立时腿部活动不受横梁干涉，同时也方便在桌下放置垃圾桶、小型周转车或脚踏装置。下层搁板位于立柱中部偏下位置，既能够利用垂直空间储物，又可通过自身与立柱的连接形成横向约束，提高桌架整体抗扭刚度。若用于装配工位，可在台面上加装台虎钳、小型定位挡块或防静电垫；若用于检验工位，则可配合百分表座、放大镜灯或测量平板使用。

　　设计思路上，该方案优先保证稳定性、易加工性和空间利用率。立柱采用矩形截面杆件，相比圆管在连接节点处更易定位，焊接或紧固件连接时接触面更充分，也有利于控制装配后的垂直度。台面边缘可根据实际使用要求进行折边或包边处理，以提高薄板台面的局部刚度，避免长期受压后产生凹陷。四条支腿底部应预留可调脚杯或防滑脚垫安装位，用于补偿地面不平，消除桌体晃动；在重载或高频作业条件下，还可在立柱底部增加地脚连接板，通过膨胀螺栓与地面固定。

　　外形尺寸与安装边界需要结合工位需求确定。台面长度方向应满足两人并排作业或放置中型工装的需要，宽度方向则要保证常用工具在手臂可达范围内，同时避免桌体过深造成后部物品取放困难。高度应依据作业性质确定：站立装配宜取较高尺寸，坐姿检验或书写作业则应配合椅面高度和脚踏空间调整。桌体四周应预留人员通行和设备开门距离，尤其在靠墙布置时，后侧不宜紧贴墙面，应留出清洁和管线维护空间。若台面上需要放置加热设备、电气仪器或液体容器，应在选型阶段核对台面承载能力，并考虑防腐、防渗和隔热措施。

　　从三维建模角度看，该模型适合用于工位布局校核、人体工程学检查以及辅助钢结构详图深化。建模时应分别建立台面、立柱、下层搁板和连接节点，控制各零件之间的配合关系，避免将所有构件合并为单一实体，以便后续修改板厚、层高和外形尺寸。对于需要出工程图的场景，还应补充焊缝符号、孔位、脚杯安装孔以及台面平面度要求。整体结构没有复杂传动部件，制造难度较低，关键在于控制焊接变形、立柱垂直度以及台面与搁板之间的平行度，确保成品放置后稳固、平整、耐用。
