木托盘承载四个二百升工业油桶

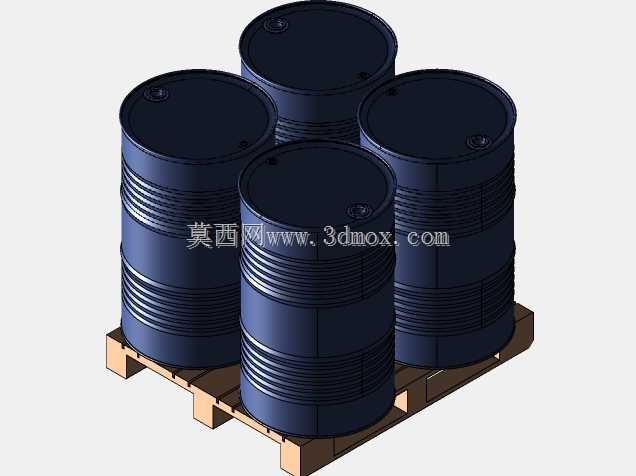

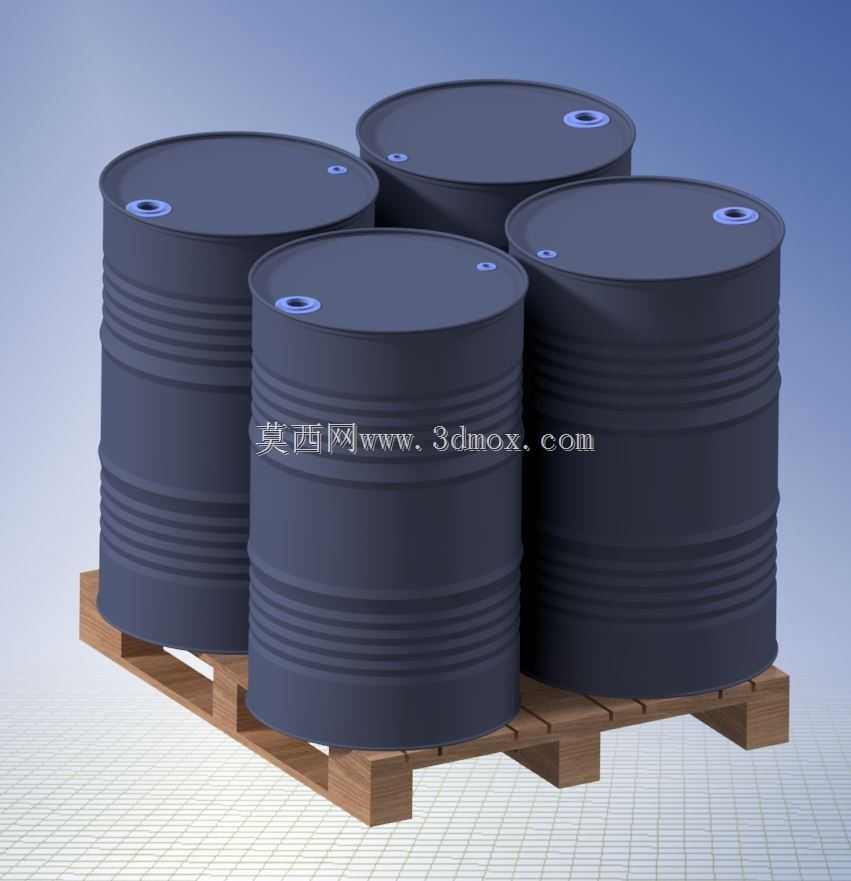

　　该模型呈现的是化工、润滑油、涂料及食品原料仓储环节中常见的单元化载具组合：四个二百升钢制桶稳定放置在一块木质托盘上，用于表现桶装物料在厂内周转、线边暂存、集装箱装载和叉车搬运时的真实空间关系。对于做厂区布局、输送线对接、立体库校核或AGV路径规划的人来说，单独建桶往往不够，真正决定干涉边界的是桶与托盘组合后的整体外廓、支腿开口、桶顶凸起和堆码后的重心位置，因此这类组合模型在方案阶段比单个容器更有参考价值。

　　桶体采用标准工业钢桶的典型结构：圆柱形侧壁带有多道环形波纹和滚箍，用于在灌装、堆码和搬运过程中提高刚性，降低薄壁筒体受侧压时发生凹陷的概率。桶顶为微拱结构，设置两个开孔位，较大开孔用于灌装、倒料或接入泵管，较小开孔用于透气、液位检查或辅助取料。桶口区域略高于桶顶平面，这一细节在多层堆码、加盖护板或设计顶部限位结构时必须留出避让空间，否则会出现压盖偏斜、密封面受力不均等问题。桶底卷边与托盘板面接触，模型中保留了卷边圆弧和侧壁过渡，便于在做接触分析或防滑垫布置时判断真实承压环带。

　　托盘采用木质川字或类似四面进叉结构的表现方式，铺板、纵梁和垫块形成明确的叉车进入通道。实际使用中，托盘宽度、长度和叉孔高度直接决定手动液压车、电动叉车和无人搬运车能否顺利插入；模型把四个桶的落点布置在托盘承载区域内，桶身外缘与托盘边缘保留一定安全距离，可减少转弯、过门架或进入电梯时因悬伸过大造成的碰撞。四个桶按两排两列排布，相邻桶壁之间保留微小间隙，既避免桶身标签磨损，也给捆扎带、缠绕膜和缓冲垫留出操作空间。

　　从设计思路看，这类模型的重点不在复杂曲面，而在尺寸链和装配关系的准确性。桶高、桶径、托盘板厚、垫块高度和桶顶开孔位置共同决定仓储货架的层高、输送滚筒的间距、提升机的净空以及灌装工位的抓取高度。若用于工厂仿真，还可依据该组合估算单元载荷面积、托盘满载后的投影尺寸和通道转弯半径；若用于包装设计，则可据此校核桶标签可视区域、顶部防尘盖尺寸和外缠绕膜的包覆范围。模型中桶体与托盘之间没有多余连接件，符合多数现场依靠重力定位、再通过缠绕膜或捆扎带完成整体约束的做法。

　　安装边界方面，需要关注三个层次。第一是托盘底面到地面的支腿空间，它决定搬运设备货叉的最小插入高度；第二是四个桶组成的外包络矩形，它决定货架横梁、穿梭车板位和货车内部宽度是否匹配；第三是桶顶塞口和桶身滚箍形成的局部高点，它决定上层货物、压板机构或顶棚管线的安全距离。对于需要进行二次开发的结构工程师，可在该模型基础上增加桶盖、标签、防伪封圈、防静电接地片或托盘防滑橡胶垫，也可把木托盘替换为塑料托盘、金属托盘或箱式托盘，以对比不同载具在相同桶型下的适配性。

　　在实际工况中，二百升桶常盛装润滑油、清洗剂、溶剂、树脂、糖浆或各类工业液体，满载后重量较大，搬运时对托盘挠度和桶体稳定性要求较高。模型把桶壁波纹、托盘木纹铺板和垫块关系表达清楚，有助于在评审阶段识别潜在问题：例如叉齿是否会顶到桶底卷边，缠绕膜是否能覆盖桶身中部滚箍，托盘纵梁是否位于桶底承重区域下方，两桶之间的间隙是否便于人工扶正和贴标。这些细节看似普通，却直接影响仓储效率和现场安全。

　　用于三维场景搭建时，该组合可作为仓库、灌装车间、废品回收区或危险品暂存区的标准装载单元；用于结构设计时，可把它作为已知边界载荷，校核货架、辊道、提升平台或叉车属具的强度。模型整体比例协调，桶体与托盘的配合关系明确，能够帮助设计者快速完成空间占位、通道规划和载具选型判断，而不必在方案初期反复测量实物或重建标准容器。
