小型龙门结构数控铣床三维设计模型

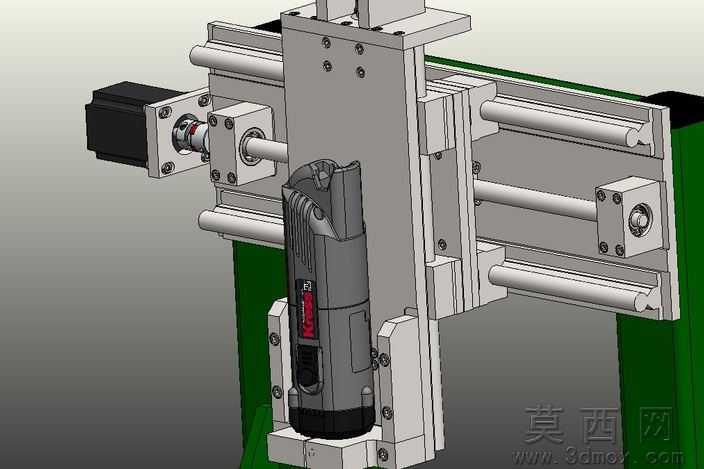

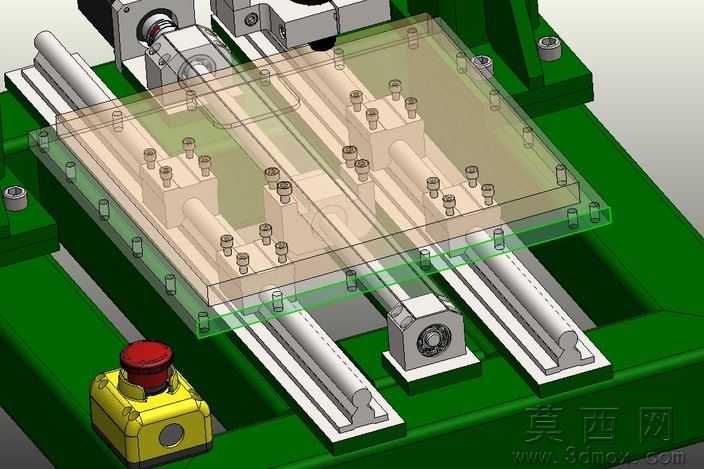

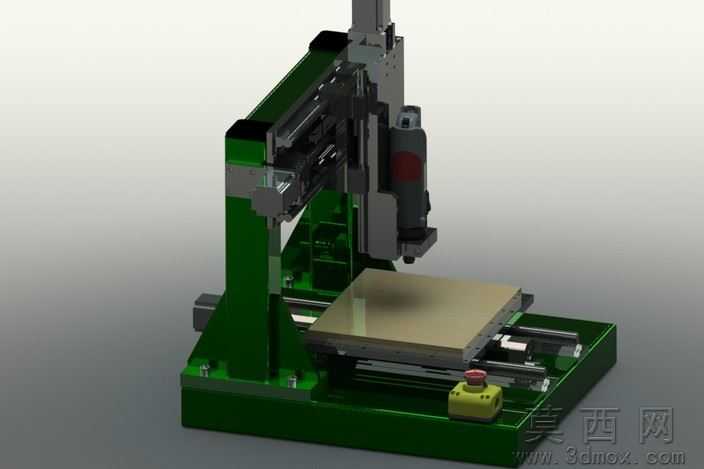

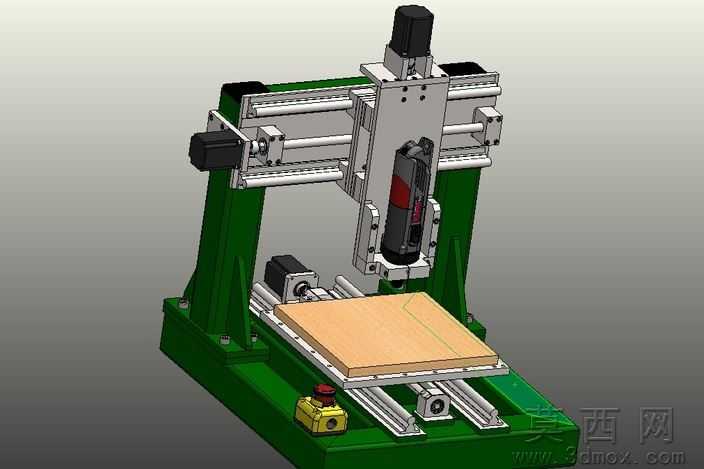

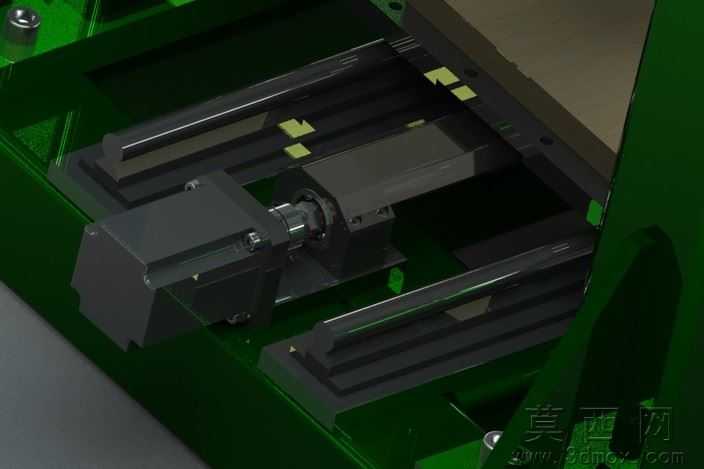

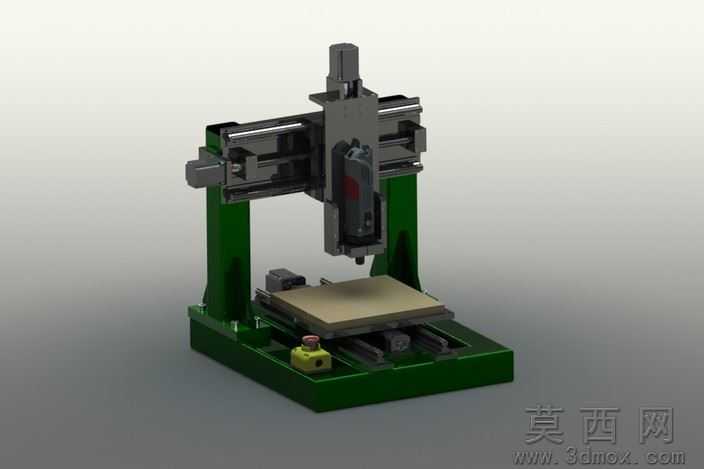

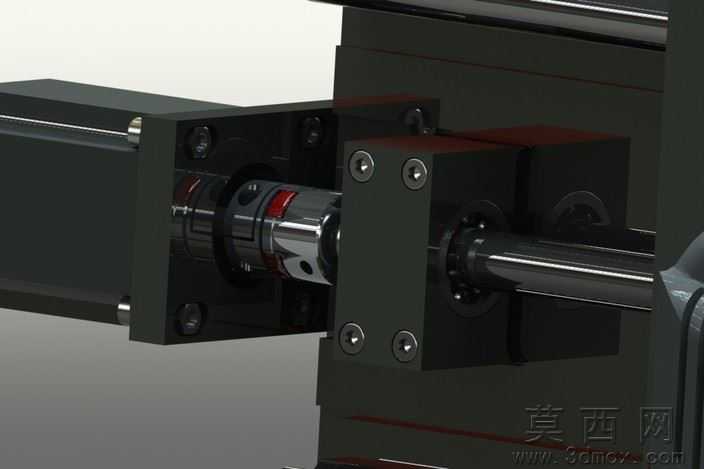

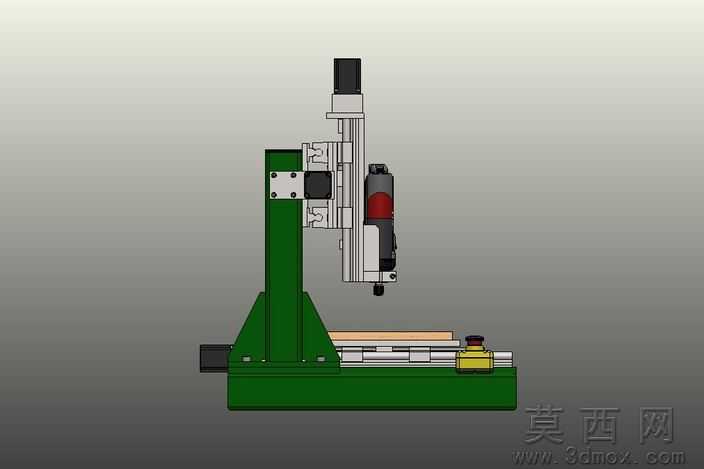

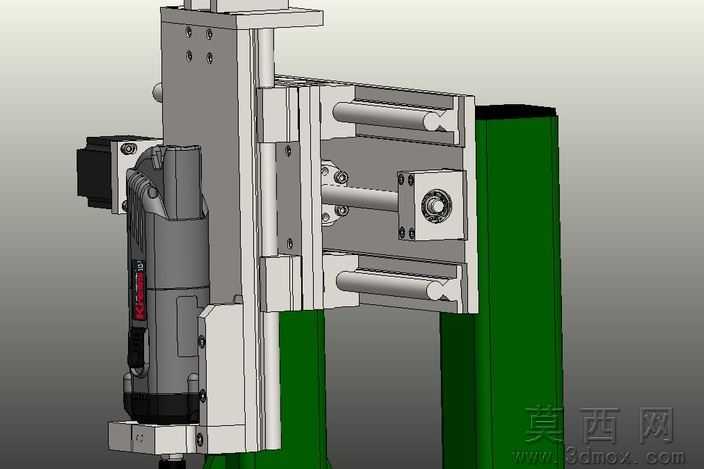

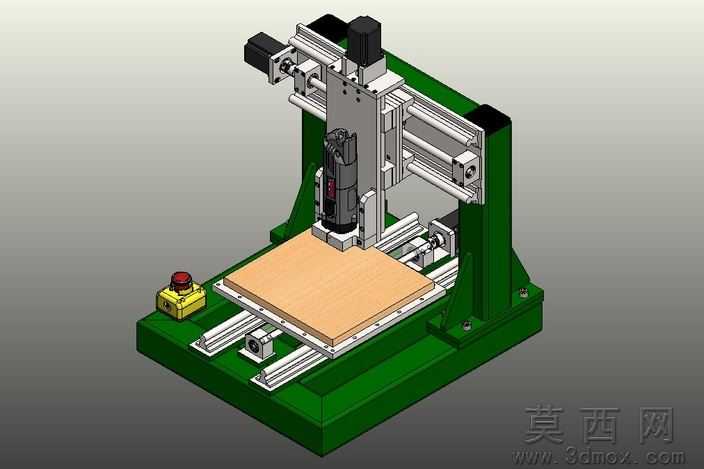

本模型为桌面级小型龙门数控铣床三维设计方案，建模阶段采用SolidWorks完成全参数化零件绘制与整机装配，严格遵循机械设计公差配合规范，对每一个非标零件进行草图约束、特征拉伸切除、阵列等操作完成建模，标准件均调用符合国标/行标的零件库资源，装配过程添加了合理的配合约束，可实现运动仿真验证干涉情况。参数设计上，该铣床设定有效加工工作区尺寸为320mm×150mm，传动系统选用国产RM1605型滚珠丝杠搭配SFU1605型螺母，导向部件采用SA16系列线性轴承配套线性导轨，主轴单元选用适配下巴耦合安装方式的Kress 1050 FME铣削主轴，同时集成了带急停按钮的控制组件，整体参数匹配小型零件精密加工的工况需求。渲染材质方面，对床身龙门支架赋予深绿色金属烤漆材质，传动导轨、丝杠赋予金属镀铬抛光材质，工作台面板赋予硬质阳极氧化铝材质，操作按钮、急停开关分别赋予工程塑料、红色警示橡胶材质，渲染效果还原真实工业设备的视觉质感。结构原理上，采用定龙门动工作台的经典布局，X轴带动工作台实现前后进给，Y轴带动滑枕实现左右进给，Z轴带动主轴箱实现上下进给，三轴均通过步进电机连接滚珠丝杠将旋转运动转化为直线运动，线性导轨承担负载导向作用，主轴高速旋转带动刀具完成铣削加工，急停按钮可在异常工况下快速切断动力保障安全。软件兼容层面，模型除原生SolidWorks格式外，还导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、Mastercam等绝大多数主流三维CAD/CAM软件，无需格式转换即可直接导入开展后续编辑、刀路生成等操作。研发教学应用层面，该模型可作为职业院校、高校机械设计制造及其自动化、数控技术等专业的教学案例，用于讲解数控机床结构组成、滚珠丝杠传动选型、线性导轨安装配合等知识点，也可供小型数控设备研发人员作为方案参考，用于桌面级加工设备的改型设计、成本核算，同时也可作为数控编程实训的虚拟设备载体，帮助学习者理解机床运动逻辑。
