LSSOP20贴片封装电子元器件结构

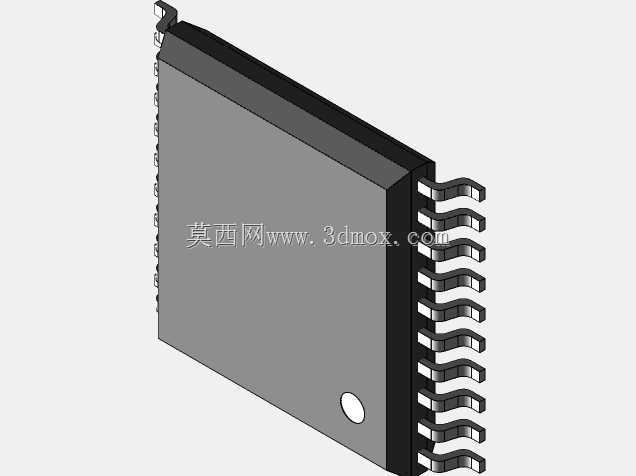

　　在电路板布局阶段，先把这类表贴器件的占位框锁定，比后期返工改板要省很多事。LSSOP-20的本体呈薄型矩形，两侧各排布十只翼形引脚，引脚向外伸展后再向下弯折，形成适合回流焊的贴装接触面。做三维建模时，不能只画一个方块加二十根直片，引脚的弯折半径、根部厚度、末端共面度都要还原，否则导入PCB装配环境后，容易出现焊盘与引脚错位、干涉壳体或相邻高元件的问题。本体侧面的小圆点是第一脚定位标记，它决定了芯片在丝印层上的方向，也影响原理图网表导入后的引脚对应关系。实际布线中，二十个引脚常被用于电源、地、地址数据信号或控制接口，紧凑间距要求走线在出线后尽快缩窄并完成等长处理，尤其在传感器信号采集、便携仪器主控、工业模块前端等场景里，

　　封装寄生参数会直接影响信号完整性。从结构角度看，薄型缩身封装的优势在于占用板面小、整体高度低，适合塞入手持式检测设备、嵌入式采集板、狭小安装腔的控制模组；但它也对钢网开口、锡膏厚度和回流温度曲线提出要求。翼形引脚的好处是焊接后检查方便，返修时热风加热也容易拆除，缺点是引脚外露，在振动较强的设备中需要点胶固定或增加支撑。建模时可把本体拆成塑封主体、引脚阵列、定位标记三个实体，先完成单侧十脚，再用镜像得到另一侧，保证节距一致。引脚根部与塑封体之间要保留微小间隙，模拟真实塑封包覆边界；末端焊区应落在同一基准平面上，便于后续做焊盘对齐和装配干涉检查。安装边界方面，器件下方通常不布置过高元件，两端要留出返修热风嘴空间，

　　外侧走线不能顶到引脚弯弧。若设备壳体距离板面很近，还需核对器件最高点与壳体筋位的间隙，避免装配压伤封装。对于结构工程师，这个模型可用于板级堆叠校核、连接器排布和散热空间评估；对于电子工程师，它能帮助确认封装库尺寸、丝印方向和焊接工艺窗口；对于自动化产线，它也是吸嘴选型、飞达供料和视觉定位程序调试的参考。薄型封装的热容量较小，回流过程中升温快，建模时保留准确体积和表面积，也能为热仿真提供更接近真实的几何基础。
