可伸缩锥形光学导光扩束结构件

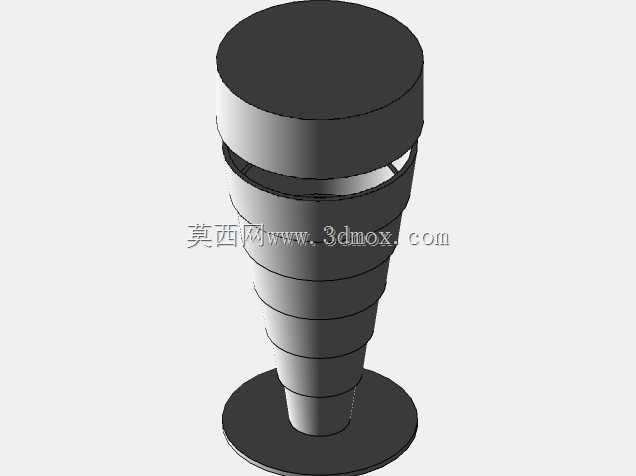

　　该结构件采用多层同轴锥形套筒叠加的形态，整体沿竖直轴线形成上宽下窄的渐变轮廓，顶部为封闭圆形端盖，底部设置圆形安装底盘，中部各层套筒之间预留均匀的伸缩间隙，可在轴向实现逐节收纳与展开。从实际使用场景看，这类结构常出现在需要调整光路长度、改变通光口径或临时遮挡杂散光的检测工位中：比如视觉检测设备的镜头补光通道、小型光电传感器的前端导光罩、实验台架上的简易光束整形组件，都可以通过伸缩各节套筒来改变通光段的长度，适配不同物距下的光线汇聚需求，同时筒壁能够阻挡侧面环境光对感光元件的干扰。

　　设计思路上，各节套筒采用连续锥面配合，相邻两节的锥度保持一致，依靠锥面的自定心特性保证伸缩过程中始终维持同轴度，不会出现偏摆卡顿；顶部端盖与最上层套筒、底部底盘与最下层套筒均采用同轴止口定位，保证两端安装面与筒体轴线的垂直度。底盘上可预留安装孔位，直接通过紧固件固定在设备面板或支架上，安装边界以底盘外圆为最大径向占用尺寸，轴向收纳状态下整体高度可压缩至展开状态的三分之一左右，适合在内部空间紧凑的检测设备中布置。

　　从功能特性来看，伸缩结构无需额外导轨或锁紧件，依靠锥面之间的适度摩擦力即可停留在任意伸缩位置，调整完成后不会自行滑移；筒体内部为连续光滑空腔，光线在内部传导时可通过多次反射逐步扩大光束口径，实现简易扩束效果。各节套筒的壁厚保持均匀，既保证结构刚性，避免伸缩过程中发生形变，又控制整体重量，不会对安装基座造成额外负载。

　　在结构建模过程中，需要重点控制各节套筒的配合锥度公差，锥度过大会导致伸缩阻力过大、收纳困难，锥度过小则会出现配合间隙过大、同轴度超标的问题；同时要保证各节套筒的端面平行度，避免多节叠加后出现累积倾斜。顶部端盖的内表面可根据使用需求做哑光处理，减少顶部反射光对光路的影响；底部底盘的安装面需保证平面度，确保安装后筒体轴线与安装基准垂直。

　　这类结构区别于固定长度的导光筒，核心优势在于轴向尺寸可调，能够快速适配不同的安装空间与光路参数，无需更换不同长度的配件，在小批量定制化的检测设备中可以减少备件种类，降低装配调试的复杂度。实际选型时，需要根据通光口径的需求确定顶部端盖下方的最大通光直径，根据最大调整行程确定各节套筒的展开长度与重叠量，重叠量过小会导致拉伸到极限位置时套筒脱出，重叠量过大则会压缩有效调节行程。底盘的尺寸设计需要兼顾安装稳定性与空间占用，在安装空间允许的情况下适当增大底盘直径，可提升整体结构的抗倾覆能力，尤其在设备存在振动的工况下，能够避免筒体发生晃动影响光路稳定性。
