阿基米德螺旋盘式传感结构

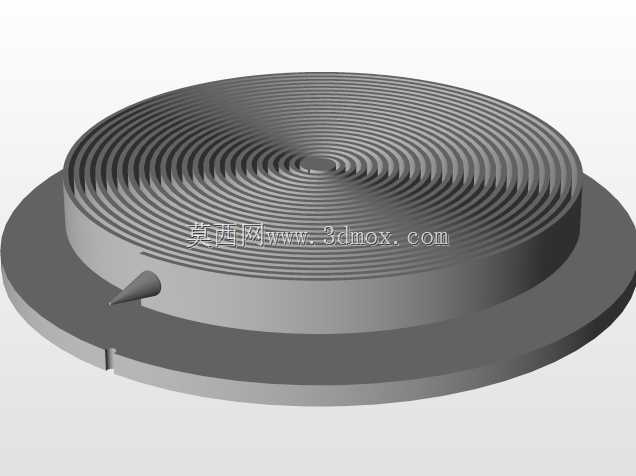

　　这个结构的核心不是把螺旋线当作装饰，而是把连续变化的径向位置转化为可被检测的位置信息。盘面由中心向外形成多圈等距螺旋凸棱，凸棱高度、宽度和间距保持一致，使探头在任意半径处都能获得稳定的触发边界。对于需要在有限圆形区域内识别旋转角位移、径向位移或多点定位的装置，这种布置比离散孔位更平滑，也比单纯刻度盘更容易通过接近开关、光电元件或触觉元件读取。

　　从实际使用看，螺旋盘适合安装在需要手动微调或低速反馈的面板、执行器末端以及小型检测台上。操作者转动圆盘时，螺旋棱线会依次扫过固定检测点；由于每一圈对应的角度与半径存在确定关系，控制系统可以根据脉冲顺序和间隔判断方向与位移量。若在底座侧缘保留定位缺口，还能与限位销、弹簧顶珠配合，形成起始位识别，避免上电后丢失零点。

　　设计上先确定有效检测直径，再反推螺距和圈数。圈数越多，单圈分辨率越高，但凸棱间距会缩小，对传感器光斑或触头直径的限制也越严格；圈数过少则相邻边界间隔过大，微调手感变粗。凸棱顶部做小倒角或圆角，可以减少触头磨损，也能降低注塑、机加工后的毛刺影响。外缘设置环形基座，一方面给螺旋工作面提供平整支撑，另一方面留出安装平面，便于用螺钉从下方固定，或直接嵌入面板沉孔。

　　底座侧面的小凸舌可作为防转结构，嵌入支架槽内后，圆盘在受扭时不会跟转。若用于旋转输入，该凸舌也可改成拨块或指针延伸件，与外部刻度配合。底部两个细小缺口对应装配定位，能够在装配阶段快速确认方向，减少反向装入的概率。整体厚度需要结合安装空间确定：螺旋区域承担接触和检测，壁厚应保证刚性；外缘法兰则负责承托和固定，过薄会在压紧时变形，过厚又会增加材料占用。

　　建模时应优先用单条螺旋曲线驱动扫描或凸台阵列，保证所有棱线连续相切。若采用阵列方式，必须核对首尾衔接处，避免出现断差。中心圆孔或凸台用于回转轴配合，其同轴度直接影响螺旋轨迹的圆整度；底座下表面应作为主要安装基准，螺旋工作面与该面的平行度需要控制，否则探头在不同角度会出现高度差。对于非金属样件，可通过3D打印验证螺距手感；对于批量件，则更适合注塑或精铣，以保证棱线尺寸一致。

　　这类结构并不追求复杂曲面，而是强调几何规律与检测逻辑的统一。螺旋线把圆周运动展开为连续的位置梯度，圆盘外形又便于嵌入紧凑设备；在选型时，应重点确认传感器检测距离、触头宽度与螺距的匹配关系，以及安装法兰与面板开孔的边界尺寸，才能让反馈稳定、动作清晰。
