这个构件的设计起点,是把松果鳞片层叠排布的自然逻辑,转化为可加工的机械支撑结构。最初在方案草绘阶段,就没有走常规实心支撑的路线,而是先确定中心交汇的基准轴线,再沿六个互成六十度的方向延伸出主承力臂,每根主臂上下叠放四层等厚的矩形肋条,肋条之间预留均匀间隙,既削减整体自重,也让各个方向的受力可以通过层叠肋条逐级分散,避免应力在中心交汇区域集中。

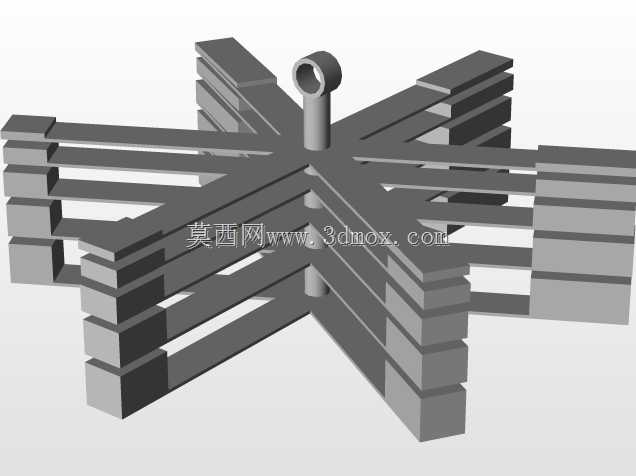

从实际使用场景看,这类结构很适合用在小型传感装置的安装基座、轻量化设备的顶部承载支架,或是教学演示用的仿生机械展品上。中心凸起的带孔圆柱是核心安装接口,孔的轴线垂直于六臂所在平面,既可以穿入销轴完成与上部杆件的铰接,也能拧入紧固件实现刚性固定;六个方向的臂端没有做额外安装孔,是为了给不同工况的二次加工留足余量,现场可以根据相邻连接件的位置,在臂端肋条上按需钻孔、切槽,不用改动主体结构就能适配不同的安装跨距。
做三维建模时,最先锁定的是中心圆柱的外径与内孔直径的匹配关系,保证孔壁留有足够的承压厚度,不会在销轴受剪时出现开裂。六根主臂的长度完全一致,端部的四层肋条做了齐平处理,任意相邻两臂的夹角公差控制在极小范围,保证整个构件放在平面上时,六个臂端可以同时贴合基准面,不会出现翘动。层叠肋条的厚度和肋条之间的间隙取相同数值,一方面是让外观的层叠韵律更规整,另一方面也方便板材切割加工——如果采用金属板材叠焊的工艺,所有肋条都可以用同厚度板材切割,不用准备多种规格的原料;如果采用3D打印一体成型,均匀的间隙也能避免打印过程中出现支撑难去除、局部积料的问题。
安装边界的设定上,构件的整体外轮廓是正六边形放射形态,设计时要提前核算安装空间的最小回转直径,保证六个臂端不会和周边的管线、相邻构件发生干涉。中心圆柱的高度高出顶层肋条一段距离,这个高度不是随意设定的:它既要给上部连接件留出足够的套接深度,保证铰接时的接触长度足够,不会出现侧向晃动,也要避免圆柱过高导致整体重心上移,影响支撑稳定性。肋条的边角都做了小尺寸的倒角处理,不是为了装饰,而是去除切割或打印后的锐边,避免装配时划伤操作人员,同时降低边角处的应力集中系数,在承受交变载荷时不容易从边角萌生裂纹。
受力层面的考量藏在结构细节里:每根主臂的肋条并不是独立悬伸,而是在中心区域和相邻臂的肋条互相贯通,相当于在中心形成了一个网格状的承力核心,某一个方向的载荷不会只由单根臂承担,而是会通过中心的网格传递到其余五个方向的臂上,整体抗偏载能力比实心单臂结构更优。肋条之间的间隙还能起到通风、走管线的作用,如果用在有散热需求的传感设备下方,设备产生的热量可以通过肋条间隙快速散出;如果有信号线需要从中心接口引出,也可以顺着臂间的间隙走线,让管线排布更整齐,不会外露杂乱。
做结构校验时,重点核对了臂端加载后的挠度变形,因为层叠肋条的截面是离散的,和整体实心矩形截面的受力特性不同,需要逐层确认每根肋条的抗弯模量,保证在额定载荷下,臂端的变形量在允许范围内,不会因为变形过大导致上部连接的部件出现位置偏移。中心孔的配合面也做了公差预留,不管是配做销轴还是采用标准紧固件,都能在不额外修配的情况下完成装配。整个结构没有复杂的曲面特征,所有特征都是规则的拉伸体,不管是采用机加工、板材焊接还是增材制造,都能以较低的成本完成制作,这也是仿生结构落地到工业场景时必须兼顾的工艺可行性。
