小型台式数控雕刻机可调式工装夹具

　　这套夹具结构主要面向小型台式数控雕刻机、微型铣床的工件装夹场景，常见于桌面级加工工位、教学实训台、小批量非标零件加工以及电子治具修配环节。实际使用中，它承担的是把平板类、方块类或异形小件稳定压紧在工作台上的任务，避免薄件在切削力作用下翘起、移位或产生振纹。与普通平口钳相比，这种跨梁式压紧结构不受钳口宽度限制，能够适应更长、更薄或轮廓不规则的坯料，尤其适合亚克力板、电木板、铝合金薄板、铜片以及塑胶件的轻切削加工。

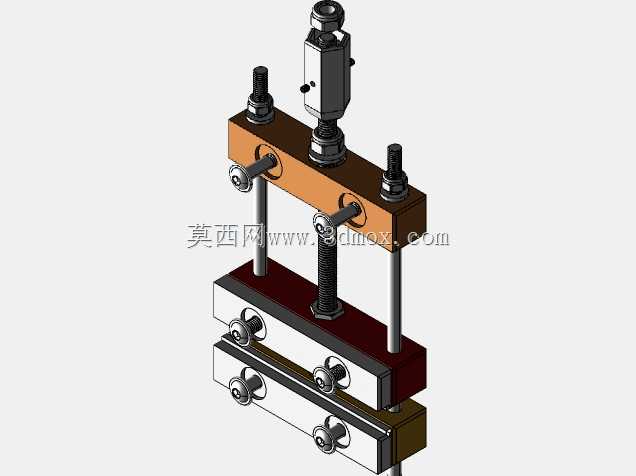

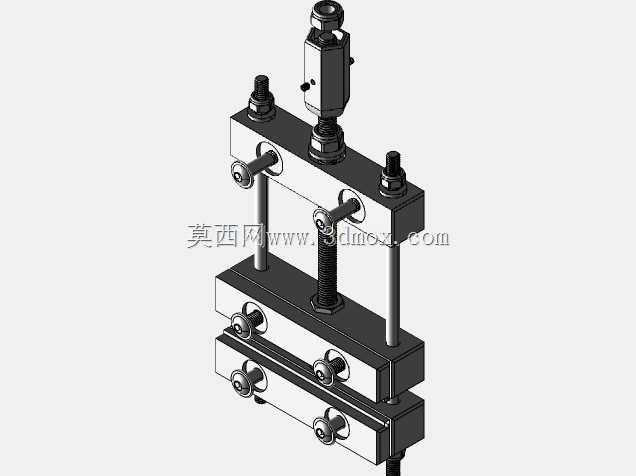

　　从结构上看，整套装置采用上下两层平行压板加立式支撑的组合方式。底部基座负责与机床工作台面建立定位基准，可通过T型槽、压板螺栓或预留孔位固定；中部两根导向立柱承担升降导向，保证上压梁在调整高度时保持平行，不会因单侧受力而偏斜；顶部中央设置螺旋压紧机构，通过旋转手拧部件带动压梁下行，把压力均匀传递到工件表面。两侧的锁紧件用于在高度调整到位后固定梁体位置，防止加工过程中因振动产生松动。

　　设计思路上，这套结构优先考虑的是小机床工况下的装夹灵活性。微型CNC设备的工作台面通常有限，刀具伸出长度也较短，因此夹具不能过于高大，否则会挤占Z向有效行程。该方案通过双立柱和中置丝杆把受力路径集中在框架内部，整体轮廓紧凑，压梁下方留出的开放区域便于刀具从多个方向接近工件。对于需要局部雕刻、钻孔或铣槽的板件，操作者可以把压紧点布置在加工区域外侧，既压住坯料，又不干涉刀路。

　　上部压紧机构采用螺杆传动，能够提供连续可调的下压力。面对较软的非金属材料时，可以通过控制旋入量来避免压伤表面；加工铝、铜等轻金属时，则可进一步锁紧以抵抗侧向切削力。压梁与工件接触的位置可根据需要增加垫块或软垫，以增大接触面积、分散压强，这对薄板材尤为重要。底部多层夹板的设置，一方面提高了基座自身刚性，另一方面也形成了较平整的支撑面，使工件放置后不易产生悬空。

　　安装边界方面，需要重点核对夹具与机床工作台的连接孔距、T型槽宽度以及Z向空间。夹具固定后，应保证压梁升至最高位置时，工件能够顺利放入；压梁降至最低工作位置时，顶部驱动件不能与机床主轴外壳或刀夹发生碰撞。若加工较厚坯料，应先松开两侧立柱锁紧件，将压梁提升到略高于工件上表面的位置，再旋转中央压紧件实施加压，避免依靠丝杆强行拉动整个梁体长距离下行。

　　在实际装配中，两根导向立柱需要保持平行且与底面垂直，否则压梁升降会出现卡滞。中央螺杆的轴线应尽量落在被夹工件的重心或主要切削抗力区域附近，这样压紧更稳定，也能减少工件翘起的趋势。若工件形状不对称，可配合多个夹具对称布置，或在悬空部位增加辅助支撑块，以降低切削振动。

　　该类夹具并不追求重型切削能力，而是强调桌面加工中的快速调整与多规格适配。它适合雕刻、铣槽、钻孔、切边等轻载工序，对于钢件重切削或大余量去除，则需要更高刚性的液压或机用虎钳配合。理解这一点，有助于在设备选型和工装设计时合理确定结构尺寸、螺杆直径以及压板厚度，使夹具在有限空间内兼顾操作便利性与装夹可靠性。
