CNC加工用弧形夹持工装夹具结构

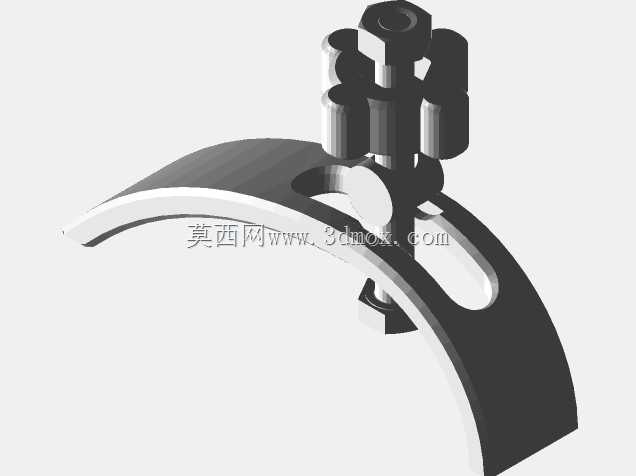

　　这套弧形夹持工装主要面向中小型CNC加工工位的异形件装夹需求，在实际车间场景中，常用来固定带弧形外轮廓的薄壁件、小型壳体或轴类配套零件，解决普通平口钳无法贴合曲面、装夹易变形的问题。整体结构采用下半部分弧形抱合基座搭配上部多组压紧组件的形式，弧形基座的内曲面可根据待加工工件的外圆或弧面轮廓做适配，接触区域预留了足够的支撑宽度，避免单点压紧造成的工件局部凹陷。上部的压紧单元采用螺栓加柱状压块的组合，多根压块沿弧形基座的周向分布，每根压块可独立调整压紧行程，适配工件表面的微小公差，也能在工件存在局部拔模斜度时保证各点压紧力均匀。从安装边界来看，弧形基座的底部预留了通用机床工作台的T型槽安装位，可直接通过T型螺栓固定在铣床、

　　加工中心的工作台上，基座两侧的平直边也可作为找正基准，装夹时打表校准的效率更高。上部压紧螺栓的顶端采用标准外六角结构，无需专用工装，普通呆扳手即可完成锁紧操作，压块与工件接触的端面做了圆角过渡，防止划伤已加工表面。设计过程中优先考虑了装夹刚性与操作便利性的平衡，弧形基座的壁厚经过受力校核，在承受铣削侧向力时不会发生明显形变，基座中部开设的镂空槽一方面减轻了整体自重，另一方面也可作为排屑通道，加工产生的切屑可直接从槽内排出，不会堆积在夹持面影响定位精度。多压块的布局并非均匀排布，而是根据常见铣削走刀路径的受力方向做了偏移，在主切削力对应的位置增加了压块数量，抵消刀具进给带来的侧向推力。这套工装既可以用于单件小批量的异形件修配，

　　也能在批量生产中配合定位块使用，实现工件的快速换装，更换不同内径的弧形基座即可适配一定尺寸范围内的弧形工件，上部的压紧组件可通用，降低了多规格工装的制造成本。在实际使用中，操作人员可先将弧形基座固定在工作台上并找正，再将工件贴合在内弧面上，依次调整各压块的预紧力，最后按对角顺序锁紧螺栓，避免工件因单侧受力发生偏移。针对薄壁类工件，还可在压块与工件之间增加铜垫，进一步分散压紧力，防止装夹变形。整个结构没有复杂的传动部件，维护简单，仅需定期检查螺栓螺纹与压块接触面的磨损情况即可，适合机加工车间的常态化使用。
