HC-SR04超声波测距传感器防护外壳

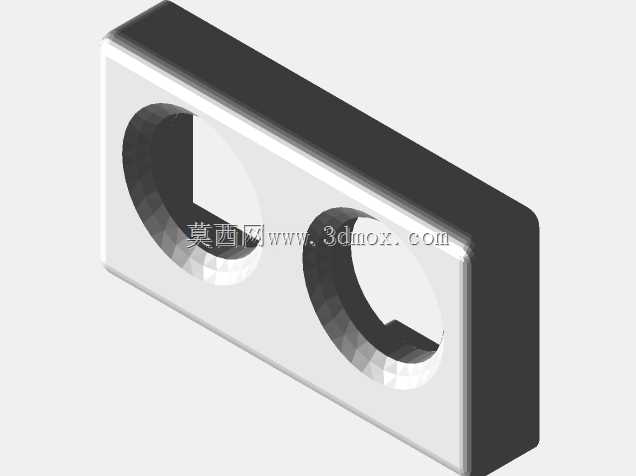

　　这款壳体针对HC-SR04超声波测距模块的实际装机痛点开发，核心解决裸板在工业现场、教学装置、移动机器人平台上易受磕碰、积灰、误触碰的问题。很多工程师在做AGV避障、智能小车测距、料位检测、门禁感应装置时，直接把模块用双面胶或扎带固定，换型维护时引脚容易折断，探头表面也容易被粉尘、油污覆盖，直接影响回波接收稳定性。这个外壳把整个电路板完全包覆在内，正面预留两个精准对位的圆形开孔，正好对准超声波发射与接收探头，开孔边缘做了轻微倒角，既不会遮挡声波扩散角，也能避免外壳壁面产生多余反射干扰。

　　从结构设计上看，壳体采用分体扣合思路，底座预留电路板定位槽，模块放入后不会在内部窜动，探头与外孔的同轴度能得到保证。上盖与底座通过卡扣或侧边螺钉位锁紧，装配时不需要额外打胶，后期检修拆盖即可取出模块。外壳整体为扁平长方体造型，厚度控制在刚好容纳模块最高元器件的范围，不会因为壳体过厚浪费安装空间。背面可预留沉头安装孔或背胶平面，既可以用M2/M3螺钉固定在设备面板、机架立板上，也能直接粘贴在狭小的设备腔体内。

　　在实际应用场景里，这类外壳的边界尺寸直接决定设备布局可行性。壳体长宽需完全覆盖HC-SR04模块的PCB轮廓，两侧留出少量壁厚余量，正面两个开孔的中心距严格匹配模块两个探头的标准间距，开孔直径略大于探头外径，保证探头端面与壳体外表面基本齐平或略微内凹。如果开孔过小，会压缩声波发射角，导致近距离测距出现盲区增大；如果开孔过大，外部杂物容易进入壳内，也会削弱对探头的物理防护。壳体侧壁厚度兼顾防护强度与3D打印成型工艺，过薄容易在受外力时开裂，过厚则会增加整体重量，不适合轻量化的移动机器人平台。

　　设计时还需考虑声波传播路径，壳体正面除两个探头开孔外，其余区域保持平整，避免在开孔附近设计凸起筋位，防止凸起结构反射声波造成测距数据跳变。壳体内部对应电路板引脚的位置预留足够空间，不会挤压排针或外接导线，出线口可设在壳体侧边或底部，方便连接杜邦线、端子线，同时让走线更规整。对于多传感器阵列布置的设备，统一的外壳尺寸能让多个测距模块按固定间距排布，安装孔位一致，大幅减少装配时的对位调整时间。

　　在物料选型与成型方面，这类壳体常用PLA、ABS或树脂材料制作，不同材料对应不同使用环境：普通室内教学装置用PLA即可满足强度需求，工业现场温度稍高的环境可选用ABS，需要耐轻微腐蚀的场景可选用PETG。壳体表面不需要做复杂处理，保持平整即可，过重的表面纹理反而可能积存灰尘。结构建模过程中，要重点核对模块的实际三维尺寸，包括探头高度、PCB板厚、排针突出高度，避免出现壳体扣合后顶到元器件、探头无法对准开孔的问题。很多新手设计这类外壳时容易只参考二维尺寸，忽略元器件高度差，最终成品装配后出现上盖压歪探头、电路板翘曲的情况。

　　从设备维护角度，这种封闭式外壳能大幅降低模块损坏率。裸板长期暴露在环境中，焊盘容易氧化，引脚也可能被外力碰弯，装入外壳后，只有探头端面和接线端与外部交互，整体可靠性明显提升。在自动化产线的测距定位工位，外壳还能隔绝少量切削液飞溅、粉尘附着，减少日常清洁探头的频次。对于批量装机的项目，统一的外壳结构还能提升设备外观一致性，避免内部线路和电路板外露带来的安全隐患。建模时还要注意安装孔的位置避让，不能让固定螺钉穿透壳体后碰到内部电路板，孔位周边可做局部加厚，保证螺钉锁紧时壳体不会开裂。
