3D打印机箱门卡扣锁合结构件

　　在桌面级FDM设备的日常运维场景里，机箱门体的闭合可靠性往往直接影响腔体温控效率与操作安全性，这款沉箱式门扣正是针对该类设备侧开、翻盖式舱门的锁合需求开发的小型结构件。从实际装机反馈来看，不少DIY改装机型与早期量产入门机型的原厂门吸存在吸力衰减、高温形变后脱开的问题，换成这类嵌入式卡扣后，能在不额外增加外露突出结构的前提下，实现门体关闭后的预紧定位，避免打印过程中舱门被风道气流吹开、或是设备运行振动导致门体移位。

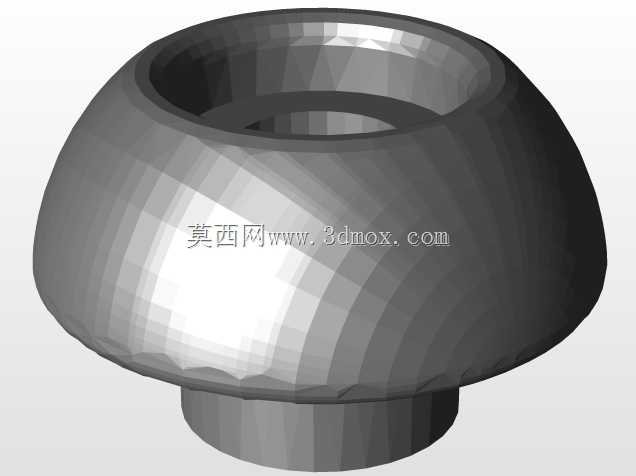

　　该构件的整体外形采用扁圆馒头状的外露头部加下置圆柱插接段的组合构型，头部外曲面做了大圆角过渡，没有尖锐棱角，既不会在操作人员开关门时剐蹭手部，也能在门体外侧形成顺滑的视觉衔接。头部中心预留的沉孔并非用于穿装螺丝，而是为卡扣内部的弹性锁舌预留形变空间，当门体推向机箱门框时，孔位周边的环形薄壁可产生微量径向形变，让卡扣头部顺利穿过门框上的预装孔，到位后环形结构回弹，卡在门框内侧实现轴向限位。下置的圆柱段直径与门板上的开孔采用小间隙配合，装配时直接从门板外侧压入即可，不需要额外加装螺母或者粘接固定，拆装维护时用平口工具从内侧轻顶就能取出，对经常需要改装机箱的用户十分友好。

　　从安装边界来看，该卡扣的圆柱插接段长度适配常规2-3mm厚度的亚克力、钣金或者3D打印门板，头部最大外径约为插接段直径的2.2倍，在门板上需要预留的安装空间仅为一个对应直径的圆形通孔，门框侧不需要加工复杂的锁槽，仅需开出与插接段匹配的过孔即可完成配对。设计时特意将头部的高度控制在较低范围，安装后门板外侧的突出量很小，不会影响设备在狭小桌面空间内的摆放，也不会和周边摆放的耗材架、工具盒产生干涉。

　　结构强度层面，该构件的壁厚从头部外缘到中心沉孔处做了渐变处理，外缘壁厚较厚，承受开关门的侧向冲击力时不容易断裂，靠近沉孔的薄壁区域则保留了适当的弹性，既保证锁合到位的卡入手感，又不会因为硬度过高导致装配时需要用很大力气压入。如果采用PLA材料打印该构件，可满足常温环境下的日常使用需求；若设备机箱内部长期处于40℃以上的保温工况，选用PETG或者ABS材料打印即可避免高温蠕变导致的卡扣松脱。

　　在整机装配工序中，这类小件往往容易被忽略，但它直接决定了用户每次开关设备舱门的操作体验。该卡扣的卡入行程设计得较短，关门时仅需推动门体到位就能听到清晰的锁合声响，不需要像传统磁吸结构那样反复调整对位；开门时只需轻拉门体，卡扣的弹性结构即可顺利脱开门框孔位，不会出现卡滞、需要用力掰动门体的情况。针对多门结构的大型设备，还可以在上下门轴侧对称布置两个该款卡扣，让门体闭合后的受力更加均匀，避免长期单侧受力导致门板变形。

　　从建模逻辑来看，该构件属于典型的轴对称回转类零件，建模时先绘制半剖面轮廓，通过回转命令生成主体结构，再对头部与圆柱段的衔接处做圆角应力释放处理，最后在中心切除沉孔即可完成主体建模。整个零件没有复杂的侧凹或者抽芯结构，不管是采用FDM打印自制，还是后续开模做注塑量产，都不需要复杂的模具结构，量产成本极低。在做装配验证时，可先通过干涉检查确认卡扣头部与门框外侧的间隙，预留0.2-0.3mm的安全间隙，避免涂装或者打印层厚误差导致装配后头部突出于门框表面。
