格洛克17仿真玩具枪滑套结构设计

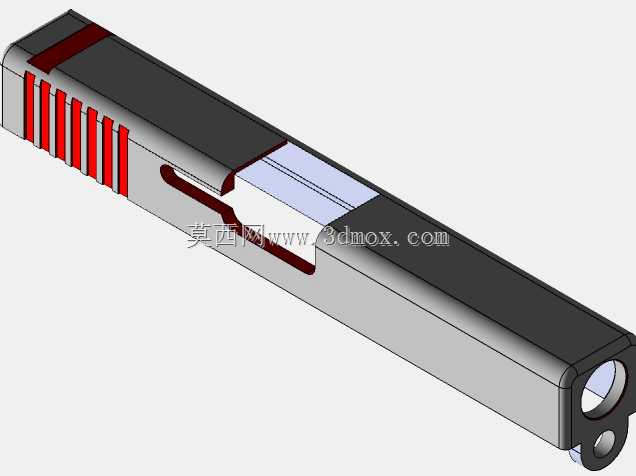

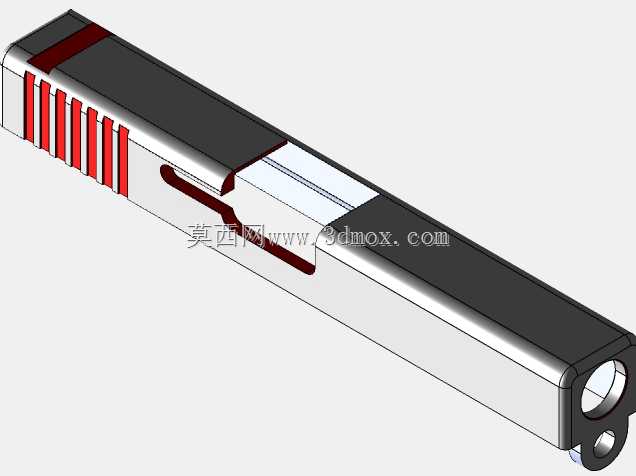

　　该三维结构呈现的是Airsoft运动中使用的Glock17手枪滑套（Culasse）部件，作为气动回膛玩具的核心运动构件，其设计直接决定射击循环的顺畅度与外观还原度。滑套主体采用前后贯通的长槽式结构，前端预留枪管通孔与复进簧导杆安装位，后端则设计有模拟真枪的抛壳窗轮廓与防滑纹路。从截面可见，内部空腔用于容纳气缸组件与击锤组，侧壁的纵向加强筋在保证轻量化的同时提升了抗冲击强度，这对高频往复运动的玩具部件至关重要。

　　在实际使用场景中，滑套沿底把导轨做前后直线运动，完成上膛、击发、抛壳（电动款为模拟动作）与空仓挂机等循环。前端红色装饰条为外观识别特征，符合仿真玩具的安全规范；顶部的条状开槽既减轻了运动惯量，也为调整Hop-up系统预留了操作空间。设计时需严格控制滑套与底把的配合间隙，通常侧向间隙控制在0.1-0.2mm，既要保证运动顺滑无卡顿，又要避免旷量导致精度下降。

　　从建模思路看，该零件采用多特征叠加构建：先以拉伸命令生成主体轮廓，再通过切除命令挖出内部腔体与导轨槽；前端的倒角与斜面需与枪管衬套匹配，尾部的钩状结构用于与击锤组咬合。表面防滑纹采用阵列切除生成，深度与间距参考真枪尺寸，确保握持拉动时的摩擦力。材料选择上，实物多采用6061铝合金或锌合金压铸，三维建模时需预留阳极氧化或喷塑的涂层厚度，一般在0.02-0.05mm。

　　安装边界方面，滑套总长需与底把导轨行程匹配，通常Glock17规格滑套长度约180mm，宽度25mm左右。底部的导轨槽需与底把导轨精确配合，槽宽公差建议取H7/g6。前端内孔需与枪管外径间隙配合，保证枪管在浮动过程中无偏移。后部的让位槽需充分考虑击锤摆动空间，避免运动干涉。对于气动模型，滑套重量需与出气量匹配，过重会导致回膛无力，过轻则可能出现滑套复位过快引发的双发问题，设计时需通过增减内部材料或配置配重块进行调校。

　　该结构设计还需考虑拆装维护性，滑套前端的限位销孔位置需保证在拆除销钉后能顺利滑出底把。表面处理除了装饰性的分色设计，棱角处均做了R0.5以上的圆角，既避免应力集中导致开裂，也符合玩具安全标准中无锐边的要求。整体建模过程体现了逆向工程与正向设计的结合，在还原真枪比例的同时，针对Airsoft的功能需求进行了结构优化。
