平地花式BMX自行车车架结构设计

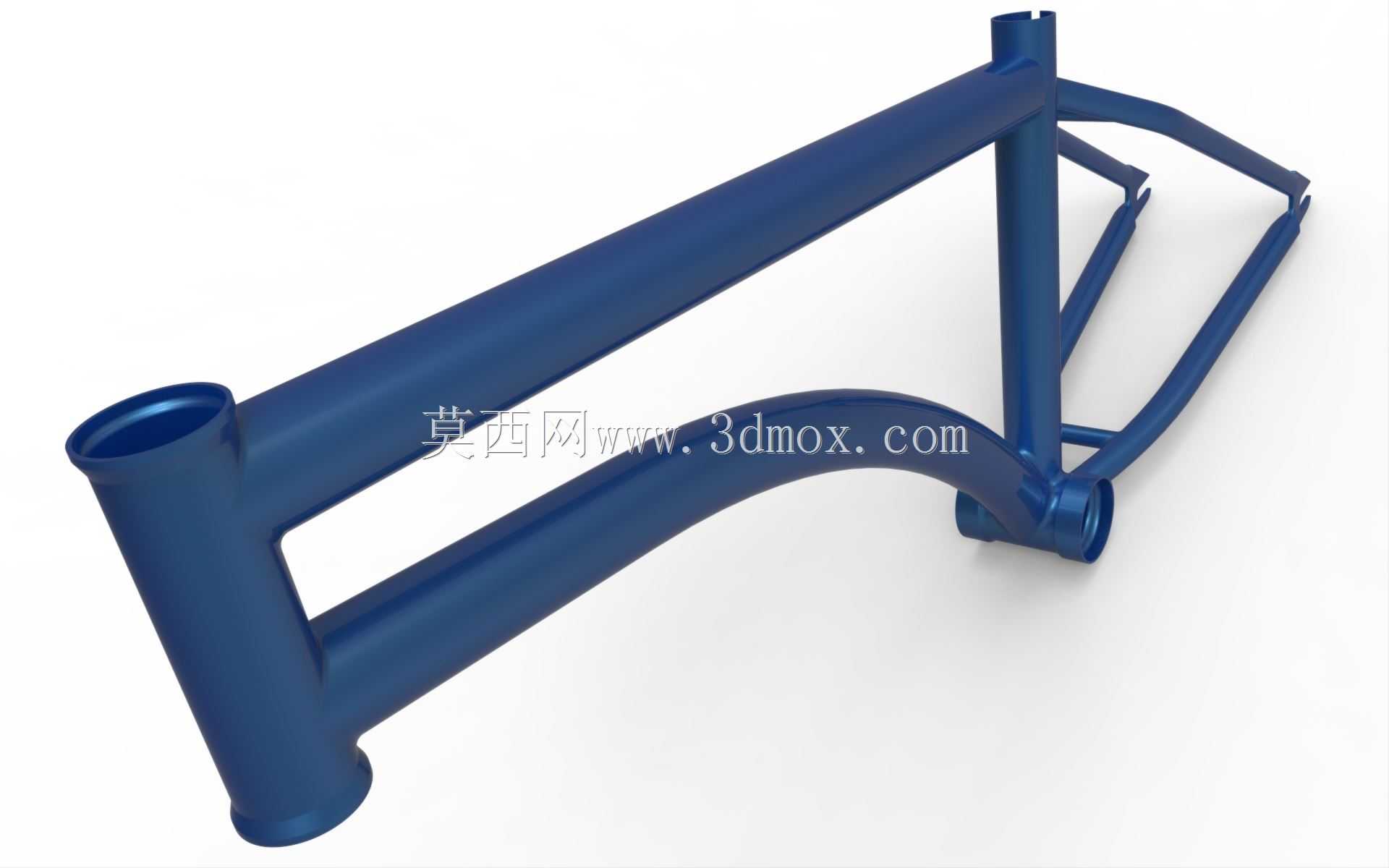

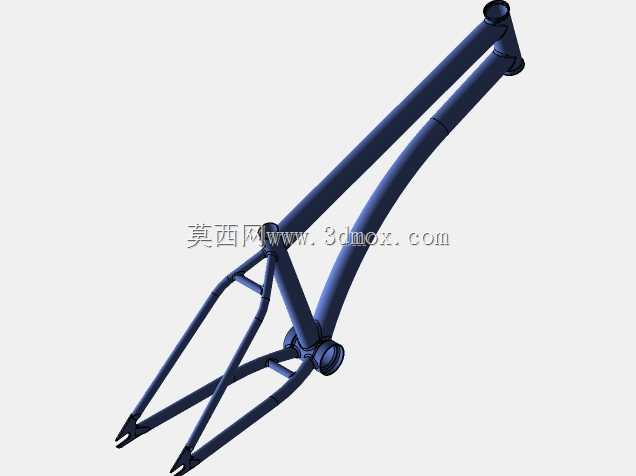

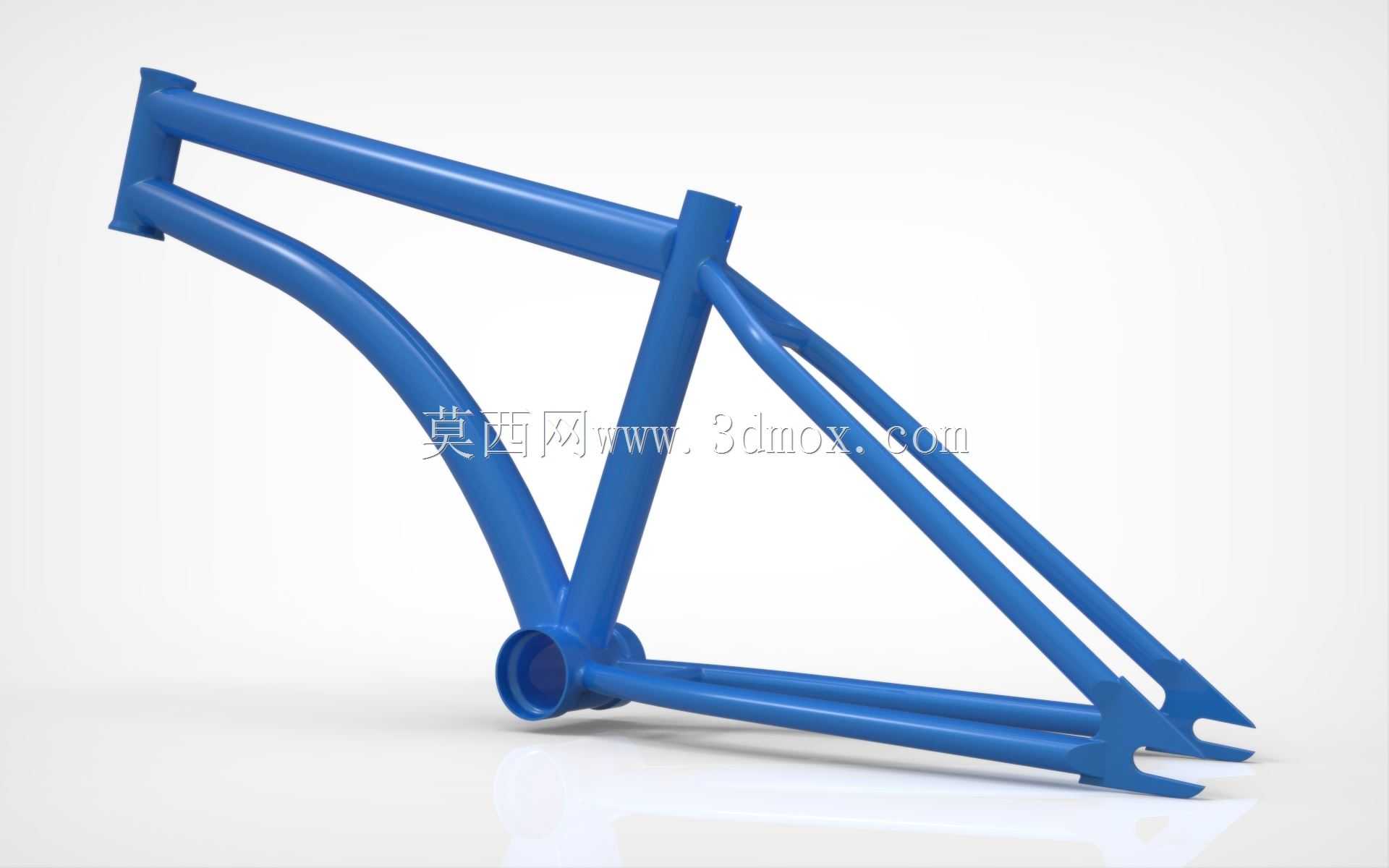

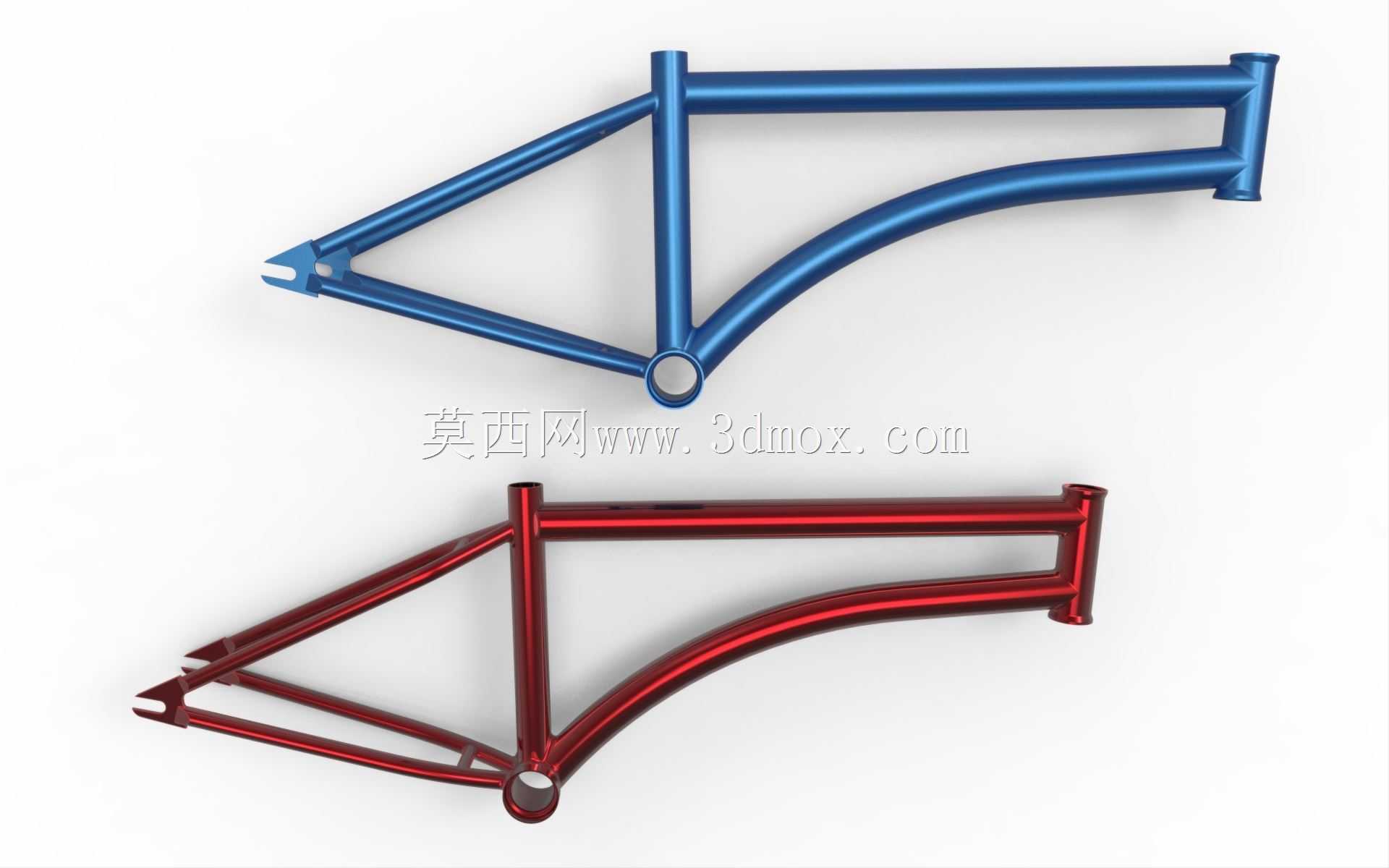

　　该模型呈现的是一款面向平地花式骑行场景的BMX车架，主体采用圆管空间桁架结构，蓝色外观用于区分不同管材的连接关系与受力走向。车架前部由头管、上管和下管组成三角形承载区域，头管用于安装前叉转向组件，上管与下管之间形成较大的内部空间，便于骑手在做杆上动作、旋转动作和车身夹持动作时获得足够的腿部与鞋部接触位置。中下部设置五通区域，用于安装曲柄、中轴和链轮传动部件；后段由后上叉与后下叉构成后轮安装空间，末端开有水平方向的钩状槽口，可通过调整后轮轴位置来张紧链条，这也是单速BMX车架常见的结构形式。

　　从实际使用角度看，平地花式BMX与街式、竞速BMX存在明显差异。平地动作更强调车身平衡、原地旋转、脚踏点位控制以及车架与身体之间的稳定接触，因此车架几何并不追求高速通过性，而是偏向紧凑、低重心和快速响应。上管长度、后叉长度和头管角度共同决定车辆的操控特性：较短的后三角能够提升尾部灵活性，使倒车、转圈和点地动作更容易控制；相对直立的头管角度可减小转向半径，让骑手在小范围内快速修正车身；五通高度需要兼顾踏板离地间隙与整车重心，过低会在动作中刮蹭地面，过高则会影响平衡稳定性。

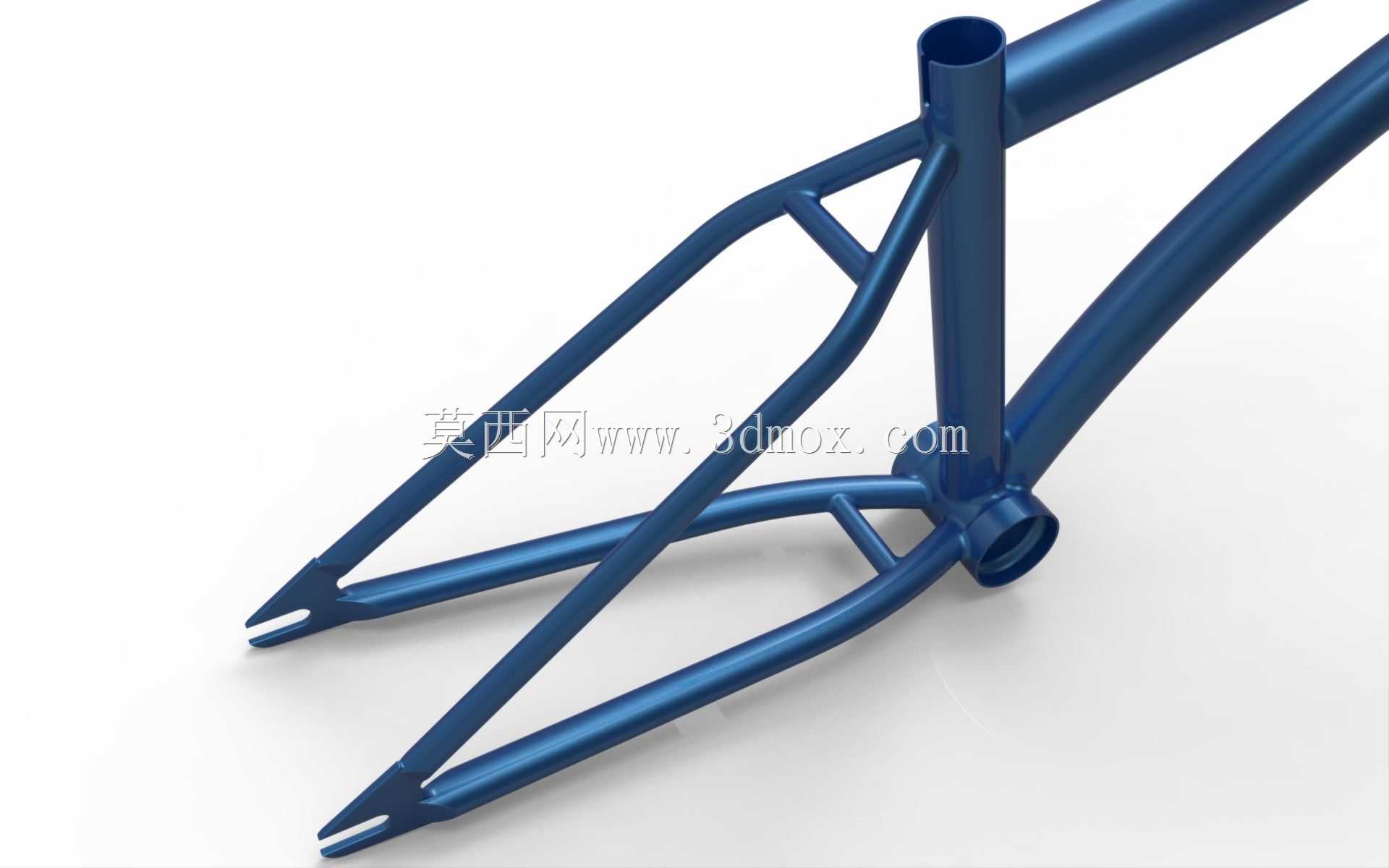

　　结构设计上，各圆管之间通过相贯线焊接形成连续传力路径。头管位置承受转向力矩和落地冲击，上管、下管在此交汇，需要保证足够的焊缝长度与管壁支撑；五通区域是踩踏力和落地冲击的集中点，后下叉与下管在此处形成刚性连接，直接影响动力传递效率；后叉末端的钩爪不仅要承担后轮轴的锁紧力，还要承受跳跃落地时的纵向冲击，因此槽口两侧通常需要保留足够宽度以避免开口变形。模型中清晰表达了这些交汇区域的空间关系，可用于检查管材干涉、焊缝布置以及装配边界。

　　安装边界方面，头管内部需匹配前叉碗组，管径与上下碗座深度决定前叉装配高度；五通位置需对应中轴宽度和曲柄组旋转范围，设计时要确认齿盘与后下叉之间留有安全间隙；后钩爪槽宽需与后轮轴规格匹配，槽口长度决定链条张紧调节行程；座管区域用于安装座杆，虽然平地花式骑行中坐姿使用较少，但座杆仍可作为动作接触点和搬运受力点。布线与附件安装在该类车架上相对简单，通常不设置复杂变速走线，更多关注刹车夹器安装位、护链贴区域以及转点动作所需的表面平整度。

　　在工程建模过程中，这类车架需要重点控制管材中心线、壁厚、相贯切口和焊接余量。中心线决定整车几何，壁厚影响强度与重量，相贯切口决定管件能否准确贴合，焊接余量则关系到实际制造时的装配定位。若用于后续仿真，可在头管、五通、后钩爪等位置施加骑行载荷，对比不同管长和管径下的应力分布；若用于加工出图，则需进一步补充焊缝符号、管材规格、热处理要求和表面处理说明。整体而言，该模型完整表达了平地花式BMX车架的空间结构、装配接口和动作取向，适合作为自行车结构设计、管件焊接建模以及运动器材开发的参考对象。
