EC25-AU 4G通讯模块电路板结构

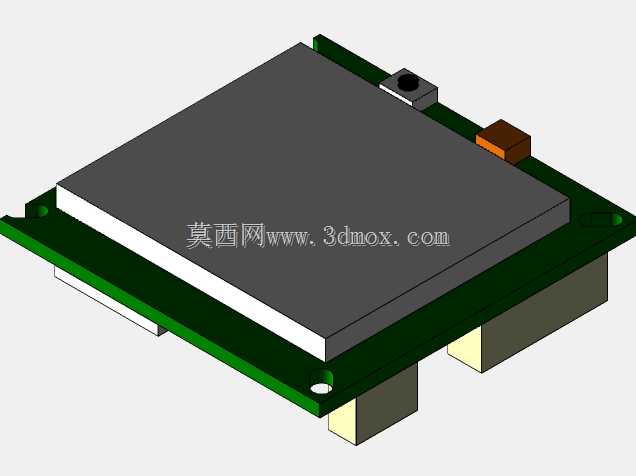

　　在工业现场的数据采集终端、远程设备监控柜以及户外无人值守站点中，蜂窝通讯模块往往是整机结构布局里需要优先避让和固定的核心部件。EC25-AU这类4G模块承担着设备与云端之间的无线数据链路，其板载布局、接插件位置和外围元件高度，会直接影响主板堆叠、外壳开孔以及天线走线。做结构设计时，如果只拿到 datasheet 上的平面尺寸，而没有可用于干涉检查的三维参照，很容易在屏蔽罩、SIM卡座、排针对外壳或相邻板卡的空间关系上出现误判。这个模型把模块主体、PCB基板、板上较高的元件以及底部支撑连接关系都做了简化表达，适合在整机方案阶段快速占位，用于确认模块在设备内部的安装边界。从外形上看，模块主体近似矩形板卡，

　　上方大面积区域为模块核心电路及屏蔽罩所在位置，表面平整，是整机内部高度方向上的主要占用体；绿色PCB向四周延伸出安装与连接区域，板边预留的固定孔可用于螺丝锁附或定位柱配合。实际选型时，结构工程师需要重点核对模块长度、宽度以及最高元件到PCB底面的总高度，因为这些尺寸决定了它能否放入紧凑的仪表壳体，也决定了下方是否需要预留散热间隙或避让底层元器件。板上两个凸起元件分别对应不同功能：一个小型黑色方块元件靠近板边，高度较低，对整体堆叠影响有限；另一个棕色矩形元件高度相对突出，在外壳设计和邻近板卡布局时必须单独留出垂直空间，不能简单按模块标称厚度一刀切。模块底部的浅色支撑块体现了板下接插件或垫高结构的位置，这部分在整机装配中尤其关键。

　　它不仅承担电气连接，也决定了PCB底面与主板之间的净空。若下方存在电容、芯片或走线，必须依据这些支撑区域划定禁止布线和禁止元件区；若采用排针连接，则还要考虑插拔方向、维修拆卸空间以及周围是否有遮挡结构。在工业网关、环境监测传感器、充电桩控制器等场景中，这类模块通常不是孤立存在的，周边会布置电源电路、ESD防护、SIM卡座、天线馈线和固定结构。建模时把模块作为一个整体组件引入，可以同步完成几项检查：一是确认模块与外壳内壁之间的安全距离，避免运输振动中发生摩擦或顶壳；二是检查天线区域是否被金属外壳、电池或大面积铜箔遮挡，从而影响射频性能；三是核对固定孔与设备内部立柱的同轴度，保证装配时螺丝能够顺利锁入；四是评估散热路径，

　　特别是模块长时间高速传输时，屏蔽罩上方是否需要保留对流空间或贴附导热垫。从设计思路上讲，这类通讯模块模型不必追求每一个阻容件的精细还原，但必须把影响结构决策的要素表达清楚：板卡轮廓、最高元件、接口位置、固定孔和底部支撑。过于细碎的元件反而会拖慢整机装配体运行，也不利于在方案阶段快速调整。将非关键区域做简化、关键高度和边界做准，才能让模型真正服务于布局评审和干涉检查。在安装方式上，模块既可通过板边孔位直接锁在壳体螺柱上，也可借助底部连接器压接在主板上方。前者需要在壳体上设计对应高度的铜柱或塑料柱，并控制柱体公差，避免PCB装配后产生翘曲；后者则要关注连接器的插拔力和保持力，必要时在模块四角增加固定点，防止振动环境下出现接触不良。若设备用于户外，还应在模块周围预留涂胶、点胶或屏蔽罩接地的空间，同时避免高元件靠近外壳防水筋位。整体来看，该4G模块结构模型为通讯类设备的内部堆叠提供了直观参照。它把电气资料中分散的平面信息转化为可测量的三维空间关系，使结构、硬件和工艺人员能够在同一模型上讨论固定方式、避让区域和装配顺序。对于需要快速完成终端布局、控制样机迭代风险的设计团队而言，准确把握模块的外形尺寸、安装孔位、元件高度和底部接插件边界，是减少后期改板、改壳和装配返工的有效手段。
