双色精密注塑模具三维结构设计

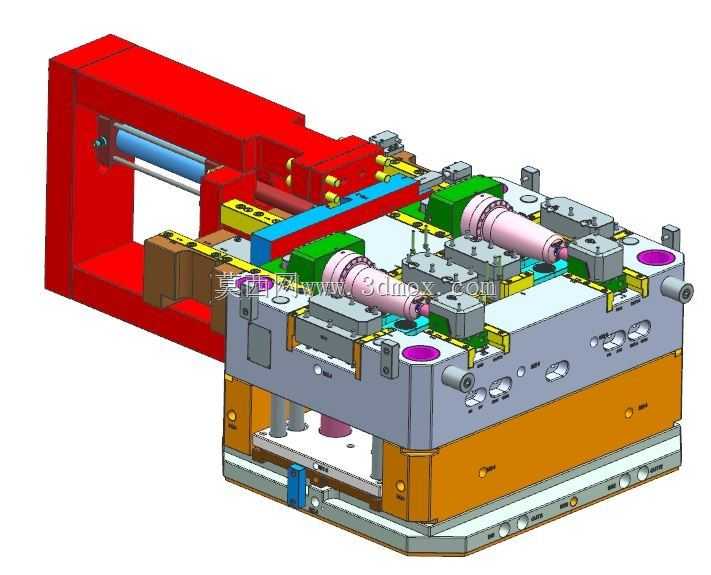

　　这套三维结构围绕双色注塑成型工况搭建，整体采用模架与独立转位机构组合的布局，区别于普通单色注塑模的单一型腔布置。从现场使用逻辑看，设备安装在卧式注塑机的定模板与动模板之间，红色框架部分承担侧向抽芯与第二色注射单元的导向支撑，下部模架承担锁模、顶出与第一色成型承载，中部两组型芯可在第一次开模后完成工位切换，让预制件转入第二色型腔完成包覆成型。

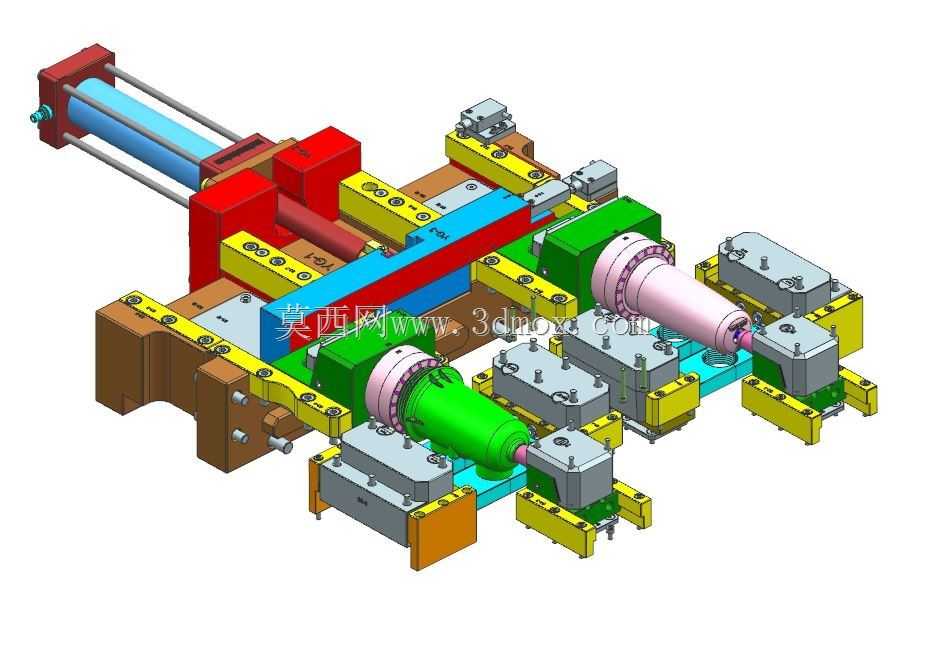

　　结构设计上，首先要处理的是两套型腔的同轴定位问题。模型中粉色回转型芯与绿色固定座之间设置了定位止口，转位后依靠锥面与导柱双重定位，避免二次合模时出现飞边或错位。蓝色长导向条贯穿上部滑移组件，既为侧抽芯滑块提供直线运动约束，也限制第二色注射喷嘴的进给轨迹，保证进料口与型腔衬套对中。橙色区域为动模侧的顶出与支撑集成段，内部预留顶针板、复位杆与支撑柱空间，四周布置的吊环孔与定位槽用于模架上机时快速找正。

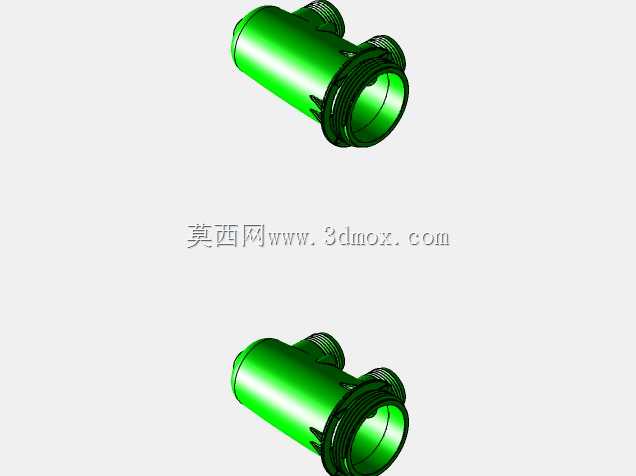

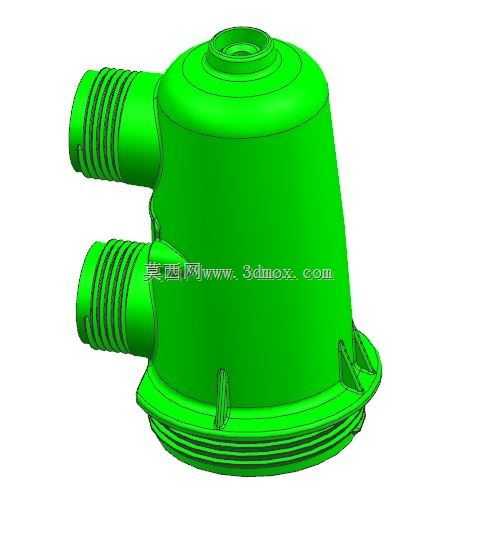

　　从成型功能看，该结构适用于手柄、密封连接件、带软胶包覆的壳体类塑件。第一色通常成型硬质基材骨架，第二色在相邻工位注入弹性体或异色塑料，两色材料在型腔内通过熔融结合形成整体，省去后续装配或粘接工序。模型中紫色圆形标识对应冷却回路入口位置，水路围绕型芯与型腔镶件分层布置，缩短成型周期；侧面多组接头与油嘴分别对应冷却水、液压抽芯及温度检测接口，管路走向在三维阶段已避让顶出与锁模区域。

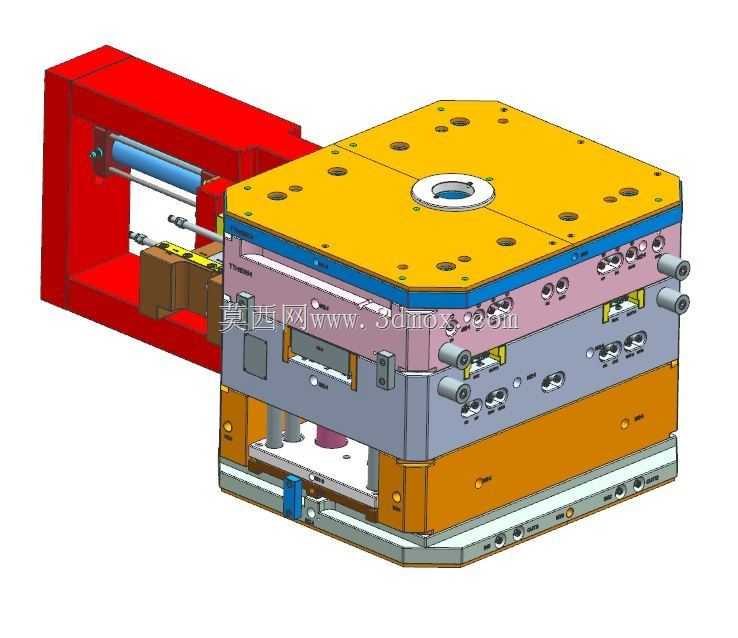

　　安装边界方面，上部红色支架需与注塑机的侧装固定板匹配，支架底面到动模分型面的高度决定抽芯行程上限，设计时要校核滑块退出后塑件倒扣完全脱离的安全距离。下部模架的长宽尺寸需落在注塑机拉杆间距内，顶出孔位置与机床顶杆中心对应，总闭合高度要满足机床最小模厚要求。两组回转型芯的中心距既是转位机构的定位基准，也直接决定两色型腔的相对位置，建模时需与注塑机转盘或模内旋转机构的驱动接口统一。

　　细节处理上，型腔镶件采用分体式固定，便于磨损后单独更换；滑块与楔紧块的配合面预留了合模锁紧角度，承受注射时的侧向胀型力；导套、导柱围绕主分型面对称布置，控制长期运行后的偏载磨损。顶出系统在模型中通过多根顶针与顶板联动，复位弹簧与复位杆配合保证开模顶出后能准确回位，避免合模时损伤型芯。整体结构把双色成型所需的转位、注射、抽芯、冷却与顶出动作集中在一套模具体内，三维装配关系清晰，可直接用于结构评审、动作干涉检查以及加工工艺规划。
