家用墙面壁挂式引体向上训练支架

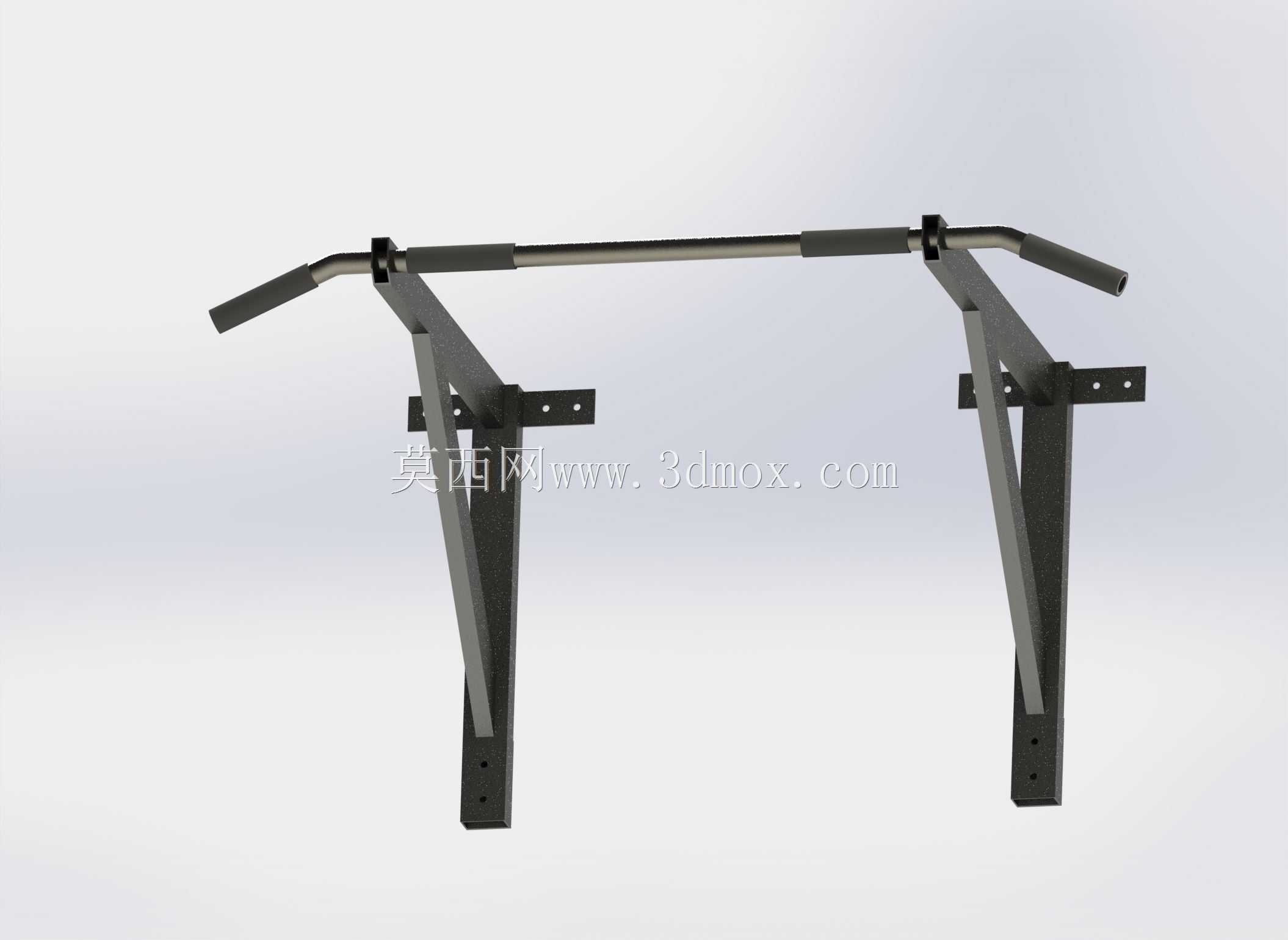

　　这套壁挂式上拉杆的结构设计，核心围绕家庭墙面安装后的承重稳定性与上肢训练使用需求展开，整体采用双侧三角支撑的钢架构型，没有落地式引体架的地面占用问题，也区别于免打孔门杠的受力局限，适合在承重墙、实心砖墙面完成固定后长期使用。

　　从实际使用场景看，这类支架并不局限于家庭健身区域，在小型工作室、单位活动室、车库改造的训练空间里也能适配。它的主要用途是完成引体向上训练，也可搭配悬挂带、吊环拓展悬垂举腿、弹力带抗阻等训练动作，横杆两端延伸出的短握把还能支持不同握距、正反握的训练姿态，减少单一宽握带来的肩部压力。

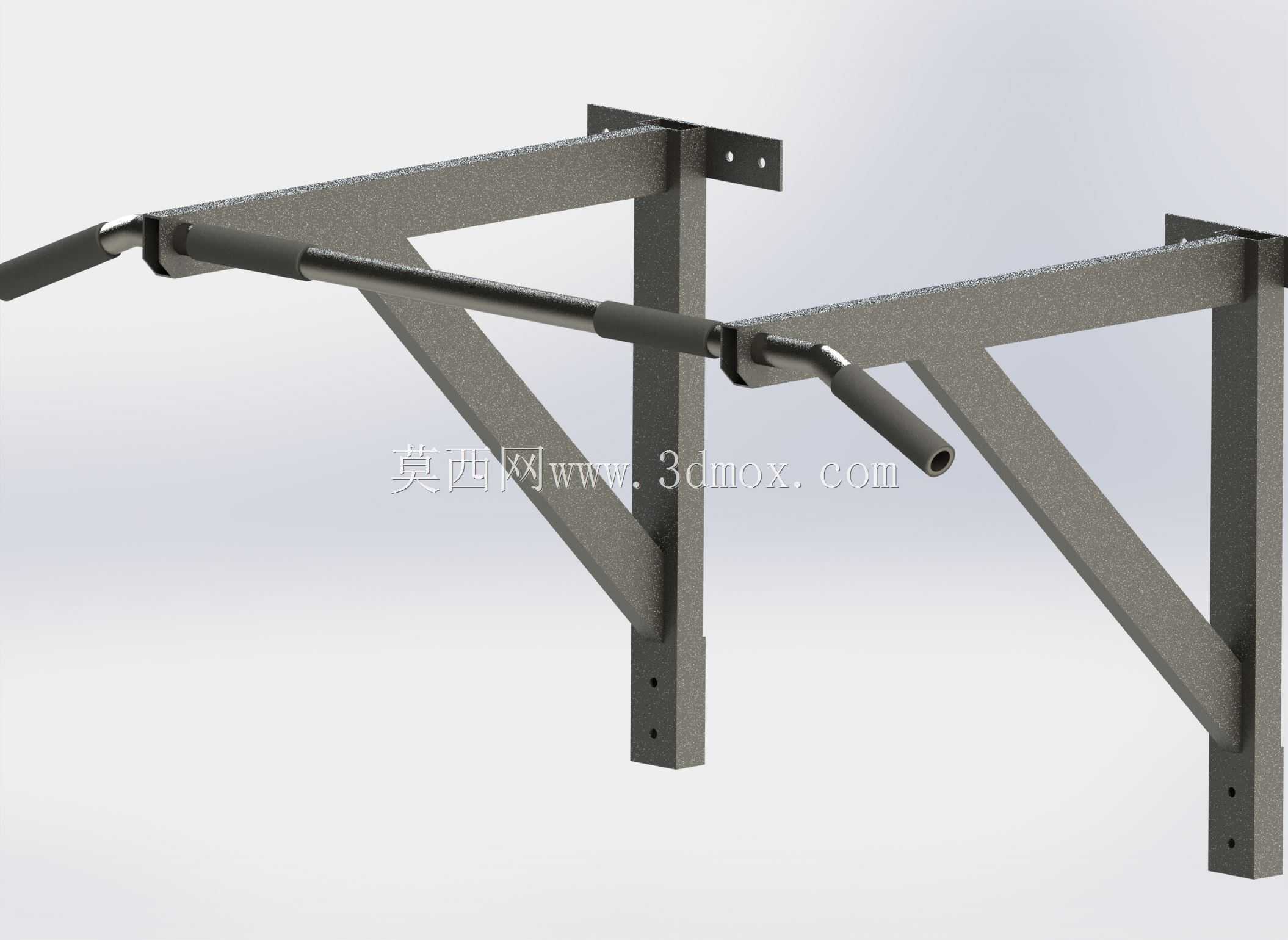

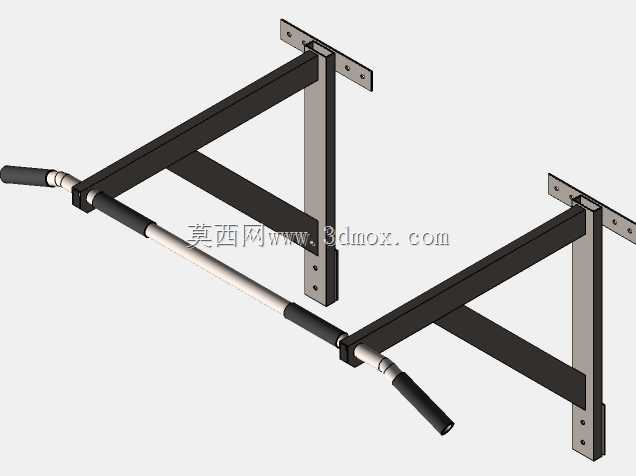

　　结构受力逻辑是设计的重点。两侧竖向固定板直接贴合并锚固在墙面，斜向支撑臂从竖板中下部延伸至横杆安装端，与水平承力臂共同组成封闭三角支撑区，把横杆受到的竖向拉力分解为沿斜臂的压力和沿水平臂的剪力，最终全部传递到墙面锚点。相比单悬臂结构，三角构型能大幅降低连接位置的弯矩，避免长期使用后支架出现下垂变形。

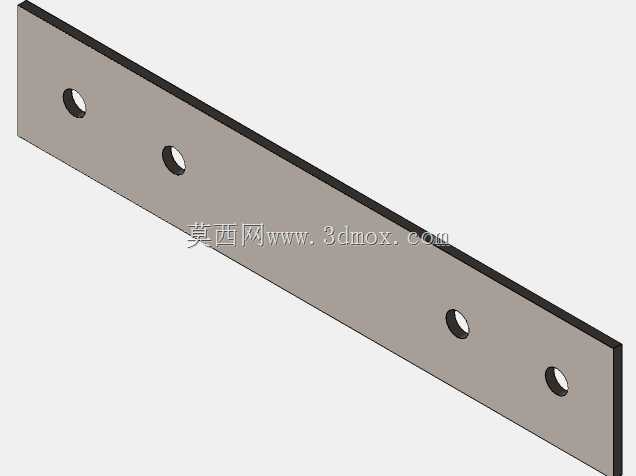

　　建模过程中需要重点把控几处配合边界。首先是墙面固定板的孔位排布，竖板上预留的安装孔沿竖向分布，孔间距要匹配常规膨胀螺栓的布设间距，同时孔边到板边缘的距离需满足钢材剪切强度要求，避免受力时孔位处发生撕裂。其次是横杆与两侧支架的连接位置，主横杆采用圆管截面，在保证抗弯刚度的同时控制整体重量，两端伸出的辅助握把做了角度偏转，握持时手腕能保持自然中立位，不需要额外扭转关节。

　　外形尺寸的设定要兼顾训练空间与安装条件。主横杆的有效握持长度要满足成年人宽握训练的肩宽需求，两侧支架外伸距离要给躯干活动留出足够余量，避免做引体向上时面部或胸部贴墙。竖向安装板的高度方向尺寸决定了上下锚点的跨距，跨距越大，墙面承受的倾覆力矩越小，整体稳固性越强；斜支撑的角度通常控制在45度上下，这个区间内钢材的受力分配最合理，材料利用率更高。

　　细节处理上，所有杆件的端部都做了封闭或倒角处理，避免尖锐边角造成磕碰。握持区域可增加防滑套结构，提升手掌出汗时的握持摩擦力。各焊接连接处需保证焊脚尺寸均匀，建模时要还原焊缝的受力过渡，避免应力集中在杆件交接的尖角位置。安装完成后，支架最低点到地面的距离要满足训练者悬垂时腿部不接触地面的要求，同时上方要预留足够的头部上升空间，防止动作顶点撞到顶部障碍物。

　　整个结构没有复杂的活动部件，属于静承载钢架，设计时优先考虑长期载荷下的疲劳强度，所有板材和管材的壁厚选择要匹配最大训练体重加动态冲击载荷的冗余要求，锚固件的选型也要与墙体材质对应，空心砖墙、轻质隔墙不能直接安装，必须加固到实心承重结构上才能保证使用安全。
