12毫米电缆导向承载滑轮结构设计

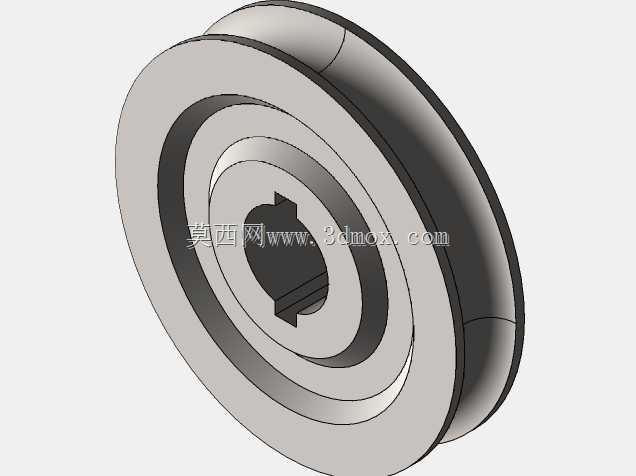

　　该滑轮的轮槽曲面经过反复校核，槽底圆弧半径适配12毫米直径电缆的外层包覆轮廓，既不会因槽宽过大造成电缆在槽内左右窜动、反复弯折磨损外护套，也不会因槽宽过小挤压电缆绝缘层，在长期往复走线的工况下能维持电缆排布规整。从安装边界来看，中心孔采用带键槽的通孔设计，可直接与对应直径的传动轴配合，键槽的尺寸公差按照常规传动配合选取，能够传递稳定的扭矩，避免滑轮在轴上出现周向打滑；轮毂两侧的端面留出了足够的轴向定位空间，可搭配轴套、挡圈完成轴向固定，适配多数常规支架的安装跨距。轮体采用双侧辐板与中空轮毂结合的结构，在保证轮缘刚性的前提下尽可能降低自身转动惯量，走线过程中启停响应更轻快，不会因自重过大拖拽电缆造成额外张力。

　　轮缘的外侧做了等厚的加强凸起，能承受电缆侧向偏摆带来的挤压力，即便走线方向存在小幅偏角，也不会出现轮缘变形卡滞的问题。在车间生产线的电缆拖链系统、小型起重设备的供电走线、户外临时供电的线缆架设场景中，这类滑轮都能发挥导向承托的作用，将电缆滑动摩擦转化为滚动摩擦，大幅降低线缆移动时的阻力，减少外护套的磨损速率。设计过程中优先考虑了工况的通用性，没有采用特殊定制的异型接口，标准的孔轴配合让该滑轮可以直接替换多数同规格的老旧导向轮，不需要对原有设备支架做二次改造。轮槽的表面没有尖锐棱角，所有过渡位置都做了圆弧处理，避免刮伤电缆外层的橡胶或塑料护套；轮毂与辐板之间的过渡圆角也做了应力释放优化，在承受径向载荷时不会在转角位置出现应力集中断裂。

　　从受力路径来看，电缆施加的径向载荷通过轮缘传递到两侧辐板，再汇聚到中心轮毂最终由传动轴承担，整圈轮体的壁厚均匀，注塑或机加工成型时都不容易出现缩孔、变形等缺陷，成品的一致性更容易控制。针对长期户外使用的场景，该结构也预留了防腐处理的工艺空间，表面可做镀锌、喷塑等处理，不会因结构死角残留积液造成锈蚀。滑轮的转动同心度在建模时就做了严格约束，轮槽中心与轴孔中心的同轴度控制在合理范围内，高速走线时不会出现周期性跳动，避免电缆产生周期性的张力波动。在自动化仓储设备的伸缩臂供电、龙门设备的移动线缆导向、舞台机械的线缆收放等场景中，这种尺寸的滑轮都能稳定适配，既可以单组使用完成单点导向，也可以多组组合形成长距离的走线支撑路径。

　　建模时所有特征都采用参数化关联，若后续需要适配不同直径的电缆，仅需修改轮槽圆弧半径和对应轮缘宽度即可快速衍生出新的规格，不需要重新搭建整体结构，能大幅缩短同系列产品的开发周期。两侧的轮缘凸起高度经过测算，能够在电缆出现小幅跳动时将其约束在槽内，不会出现脱槽跳槽的故障，降低设备运维的频次。中心键槽的位置对称度也做了对应约束，装配时受力均匀，不会出现单侧偏载造成的轴孔磨损过快问题。
