UCP205立式带座外球面轴承组件

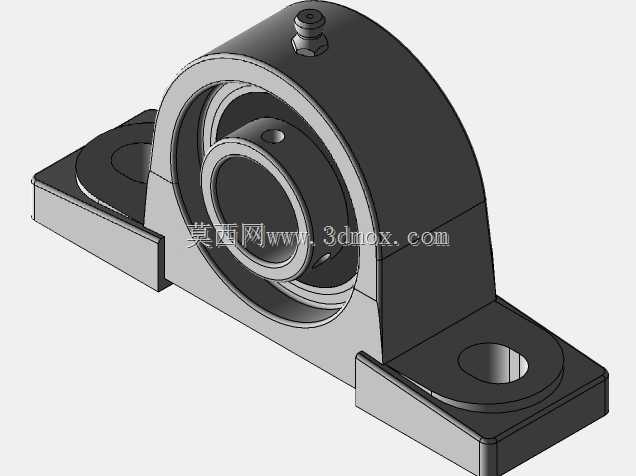

　　在各类中小型输送线、农业机具、食品包装机械以及轻工自动化设备里，转轴支撑点经常遇到安装基面加工精度有限、轴系存在轻微对中偏差、现场需要快速装拆维护的情况。UCP205这种立式带座外球面轴承单元，正是为这类工况准备的常用支撑元件。它把外球面球轴承与铸造立式轴承座整合为一体，轴承外圈的球面与座孔内球面配合，能够在一定范围内自动补偿轴的挠曲变形和安装不同心，避免轴承在偏载状态下过早出现滚道点蚀或保持架损伤。

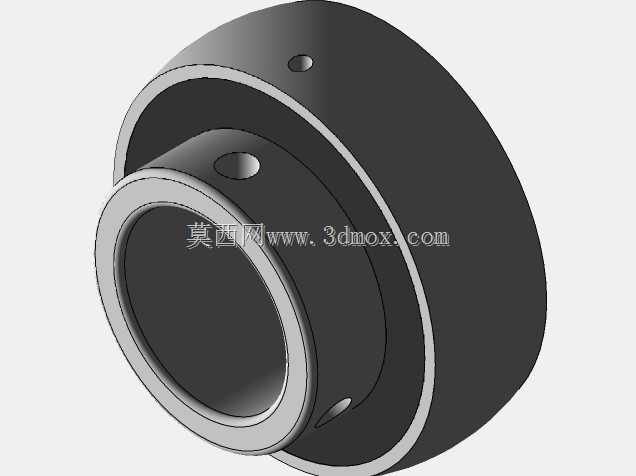

　　从实际结构看，该单元由轴承内圈、外圈、钢球、保持架、密封装置、顶丝锁紧机构以及立式铸造型座体组成。内圈通过两侧顶丝与光轴锁紧，装配时只需将轴穿入内孔，交替拧紧两个内六角紧定螺钉，即可实现周向固定；这种锁紧方式结构简单、装拆方便，特别适合旋转方向相对稳定、载荷中等的传动轴。轴承两端通常带有接触式密封圈或防尘盖组合，能够阻挡粉尘、浆液、碎屑进入滚道，同时保留内部润滑脂，在农机、建材、木工等多尘环境中可显著延长补脂周期。座体顶部预留注油嘴，维护人员可在不拆座的情况下直接补充润滑脂，使轴承在长期运行后仍能维持合适的润滑膜厚度。

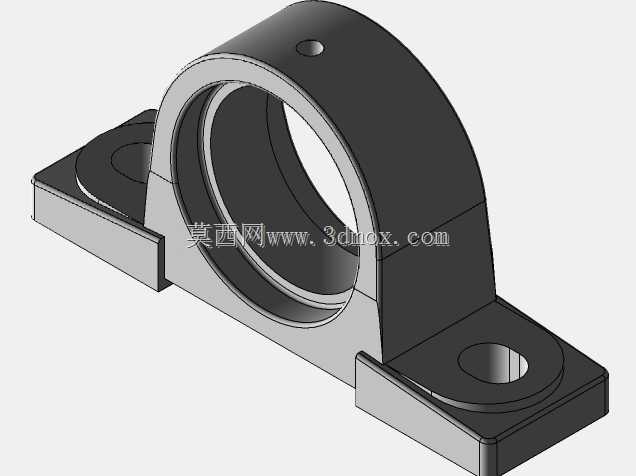

　　立式P型座的外形决定了它的安装边界。底座为两孔长圆形或圆形安装孔结构，两个螺栓孔沿轴向中心线对称布置，可通过螺栓直接固定在机架平板或焊接支架上。长圆孔设计允许在安装时沿中心距方向微调轴承位置，便于调整轴的张紧程度或补偿机架孔位误差。建模时需要重点控制几个关键尺寸：内孔直径对应205系列轴承的25mm轴径；底座安装孔中心距、座体总高、轴承中心高决定轴的布置高度；底座宽度和长度则影响支撑面的接触应力分布。若中心高选错，会导致整条传动轴与联轴器、链轮或带轮不同面；若螺栓孔距与机架不匹配，则需要现场扩孔或重新加工支座，增加装配工时。

　　设计思路上，这类轴承座并非追求高精度机床主轴级别的回转精度，而是强调“够用、可靠、易维护”。铸造座体提供足够的刚性和吸振能力，球面调心结构降低对安装基面的形位公差要求，整体单元化供货减少了设计人员分别选配轴承、座体、密封件和紧固件的工作量。在三维建模过程中，应完整表达座体的拔模斜度、铸造圆角、安装孔沉台、注油孔位置以及轴承外圈与座孔的球面配合关系；装配体里要体现内圈相对外圈的调心角度范围，并在工程图中标注中心高、孔距、孔径和轴伸方向，方便结构设计师直接调用到整机布局中。

　　选型应用时，不能只看额定动载荷，还要结合转速、冲击程度、环境清洁度和轴的挠度。带座外球面轴承常用于托辊、风机、小型减速机输出端、滚筒、搅拌轴等位置；当存在较大轴向力或高速高精度要求时，则应考虑圆锥滚子轴承座、紧定套锁紧结构或整体式精密轴承箱。对于UCP205而言，其优势在于标准化程度高、互换性强、采购成本低，在常规轻工输送和通用机械传动中能够快速形成稳定支撑。建模时若忽略密封圈、紧定螺钉和注油嘴等细节，虽然不影响外形干涉检查，但会给后续BOM统计、维修空间校核和润滑管路布置带来偏差。因此，完整的三维模型不仅要呈现外观，更应把安装面、锁紧方向、调心范围和维护操作空间表达清楚，使设计、装配和现场维护人员都能据此判断该轴承单元在整机中的适配性。
