流线型小翼曲面结构设计方案

　　该小翼结构的设计核心在于通过连续变曲率曲面控制气流沿展向的流动状态，常见于需要降低诱导阻力的翼梢末端、小型旋翼桨尖、导流装置末端以及部分需要平顺气流的风道出口位置。实际工程应用中，这类小翼并非独立存在的装饰件，而是作为主翼面、桨叶或导流主体的延伸结构，直接影响整体系统的气动效率与运行稳定性。

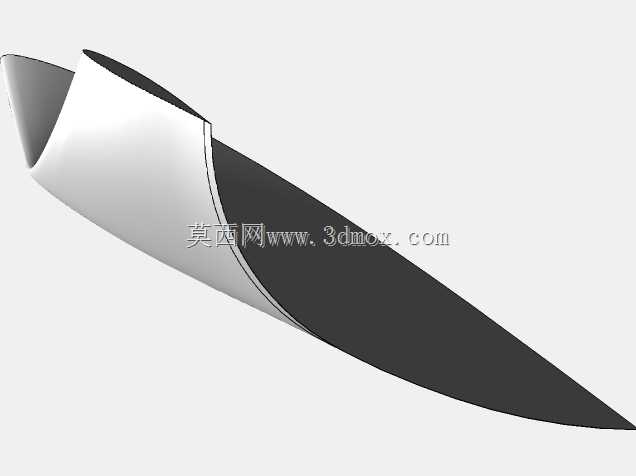

　　从结构形态看，该小翼采用大后掠尖削构型，根部与主体连接区域保留平滑过渡的曲面衔接，避免截面突变造成的局部应力集中与气流分离。翼面从根部向梢部逐渐收窄，厚度同步递减，末端形成尖锐的梢部轮廓，这种处理能够有效削弱梢部涡的强度，减少上下表面压力差带来的能量损耗。曲面并非单一规则弧面，而是沿展向同时存在扭转与弯度变化，不同截面的翼型弦长、安装角均存在连续差异，建模过程中需要通过多截面放样配合曲面曲率约束，保证整个翼面的G2连续，避免出现局部褶皱或曲率突变。

　　在安装边界方面，小翼根部的连接面需要与主体结构的安装型面完全贴合，设计阶段需提前匹配主体的翼梢截面轮廓，预留足够的连接搭接宽度。若用于旋翼类设备，根部还需考虑交变载荷下的连接强度，通常会在内部预留加强筋或与主体结构一体化成型的空间；若用于固定翼或导流场景，则需重点控制小翼的外伸尺寸与后掠角度，避免与周边结构发生运动干涉。该类小翼的展向长度、根梢比、弯度分布均需结合主体的工作流速区间确定，流速较高的场景下会适当减小小翼的弯度与厚度，降低局部激波产生的概率；低流速大载荷场景则可适当增加根部厚度，提升结构刚性。

　　功能实现上，该小翼通过改变梢部气流的流出方向，将原本集中的翼尖涡拆解为强度更低的分散涡系，降低涡阻带来的功率损耗。在小型无人机或风力机叶片上应用时，合理的小翼设计能够在不增加主体翼展的前提下提升升阻比，降低运行能耗；在风道或导流装置末端使用时，这种流线型小翼能够引导气流平顺排出，减少出口紊流与气动噪声。设计过程中需要同步兼顾气动性能与结构工艺性，曲面的曲率变化需匹配成型工艺要求，若采用复合材料铺放成型，曲面的最小曲率半径需满足铺层弯折的工艺限制；若采用金属切削加工，则需控制曲面的加工可达性，避免出现刀具无法触及的内凹区域。

　　从建模逻辑来看，构建该结构时首先需要确定不同展向位置的控制截面，明确每个截面的弦长、扭转角、翼型坐标以及相对位置关系，再通过引导线控制截面的过渡趋势，最后对梢部进行收尖处理并对根部连接区域做过渡补强。曲面完成后需进行曲率分析与截面偏差检查，确保整个翼面的光顺度，同时校核小翼与主体连接后的整体干涉情况，确认安装面的贴合精度满足装配要求。
