该搅打头主要面向商用与家用立式食品料理设备,用于蛋液充气、稀奶油打发、面糊混匀以及少量轻质馅料的搅拌作业。其工作场景多集中在烘焙后厨、饮品操作台、中央厨房备料区,也可作为小型试验搅拌装置的末端执行件。与单片搅拌桨不同,这种笼式钢丝结构在旋转时能够把空气持续卷入物料,同时通过多根弧形金属丝形成较大的扫掠范围,使容器内液体在周向和径向都产生明显流动,减少局部沉粉或蛋液贴壁未被打散的问题。

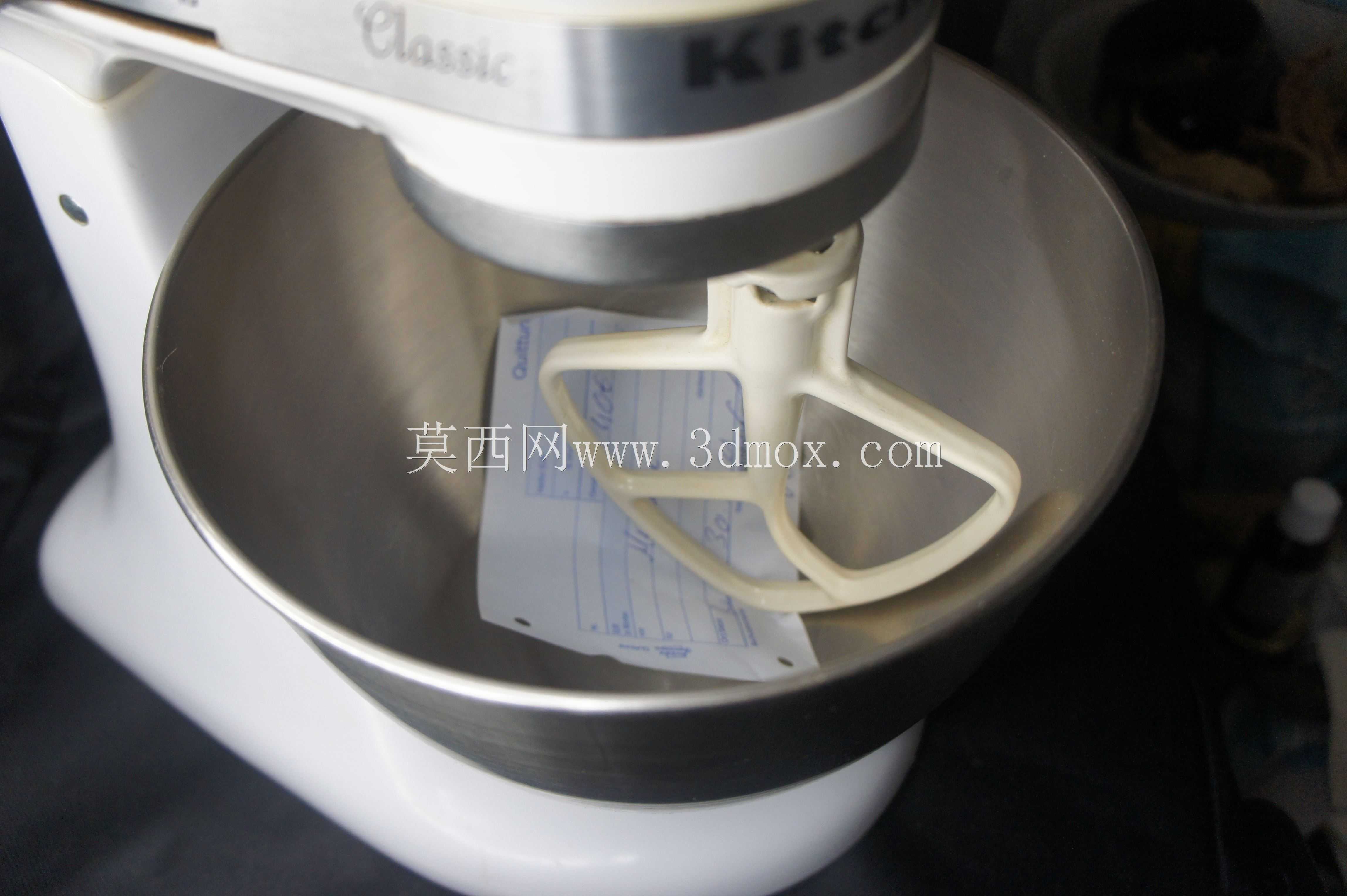

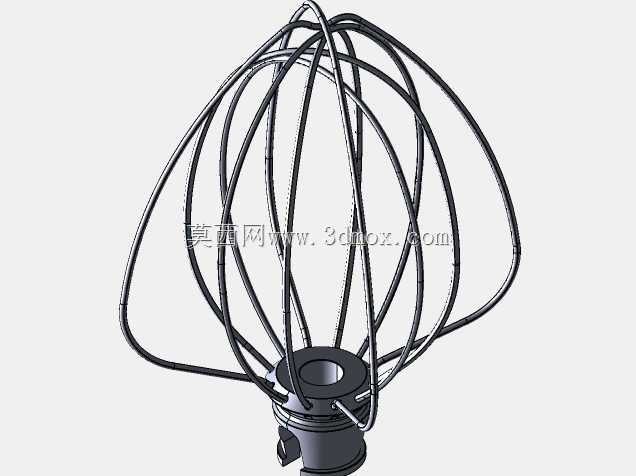

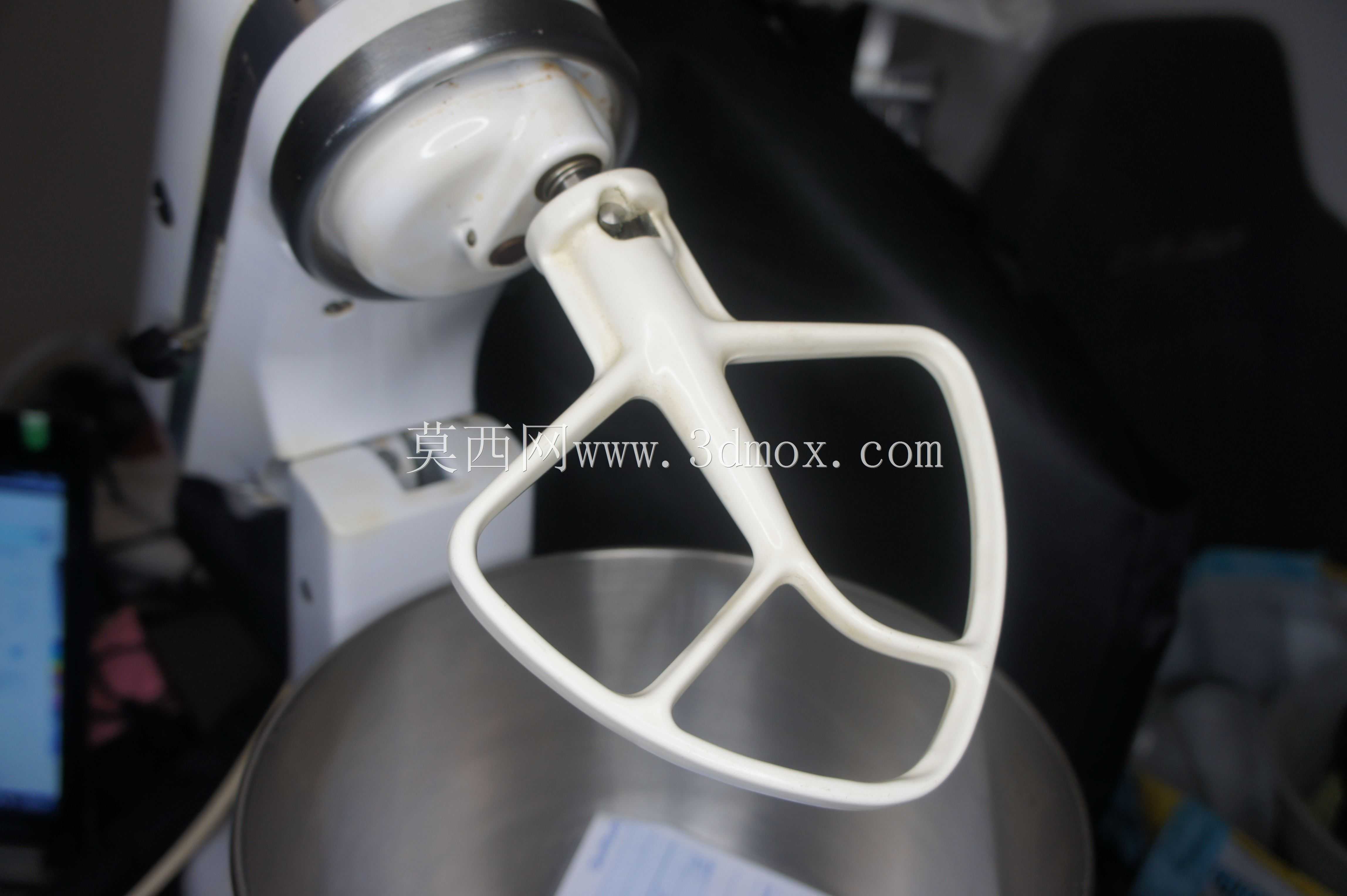

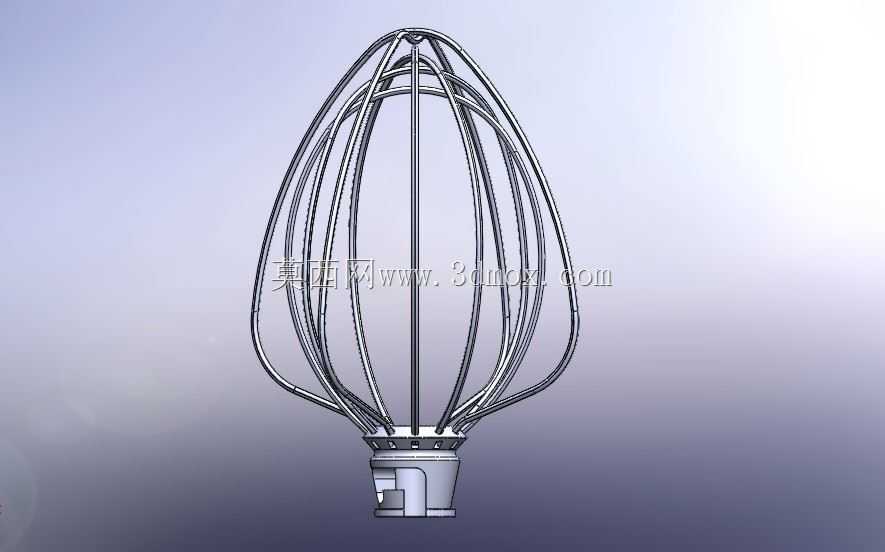

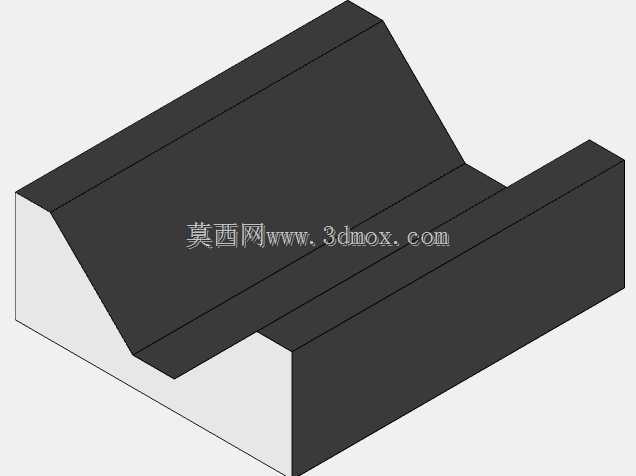

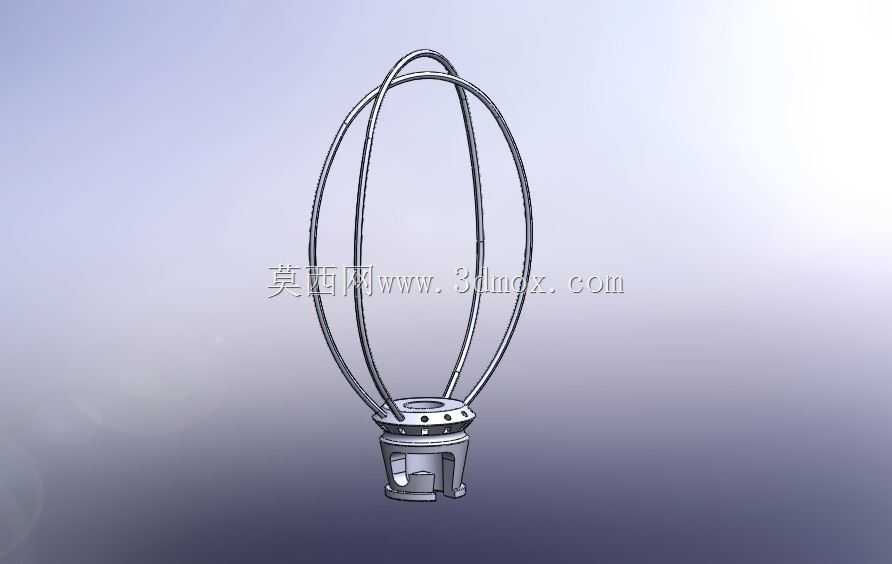

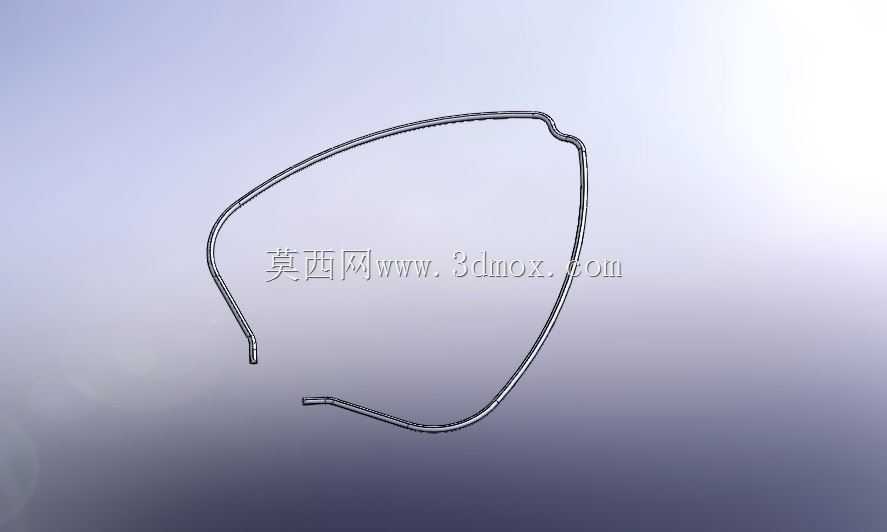

从实际用途看,该零件不是传递大扭矩的重载件,而是以中等转速下的高频剪切、折叠和裹气为核心。设计时需要兼顾钢丝的弹性与整体刚性:丝径过细会在稠厚物料中发生明显侧弯,长期使用后出现塑性变形;丝径过粗则会降低回弹能力,搅打时对物料的切入过于生硬,充气效率下降。模型中多根钢丝按近似椭球轮廓排布,上端汇聚并固定于连接座,下端同样收束到基座附近,形成封闭笼形。这种布置能让每根钢丝在旋转中承担相近的载荷,避免少数几根丝因位置突出而提前疲劳。

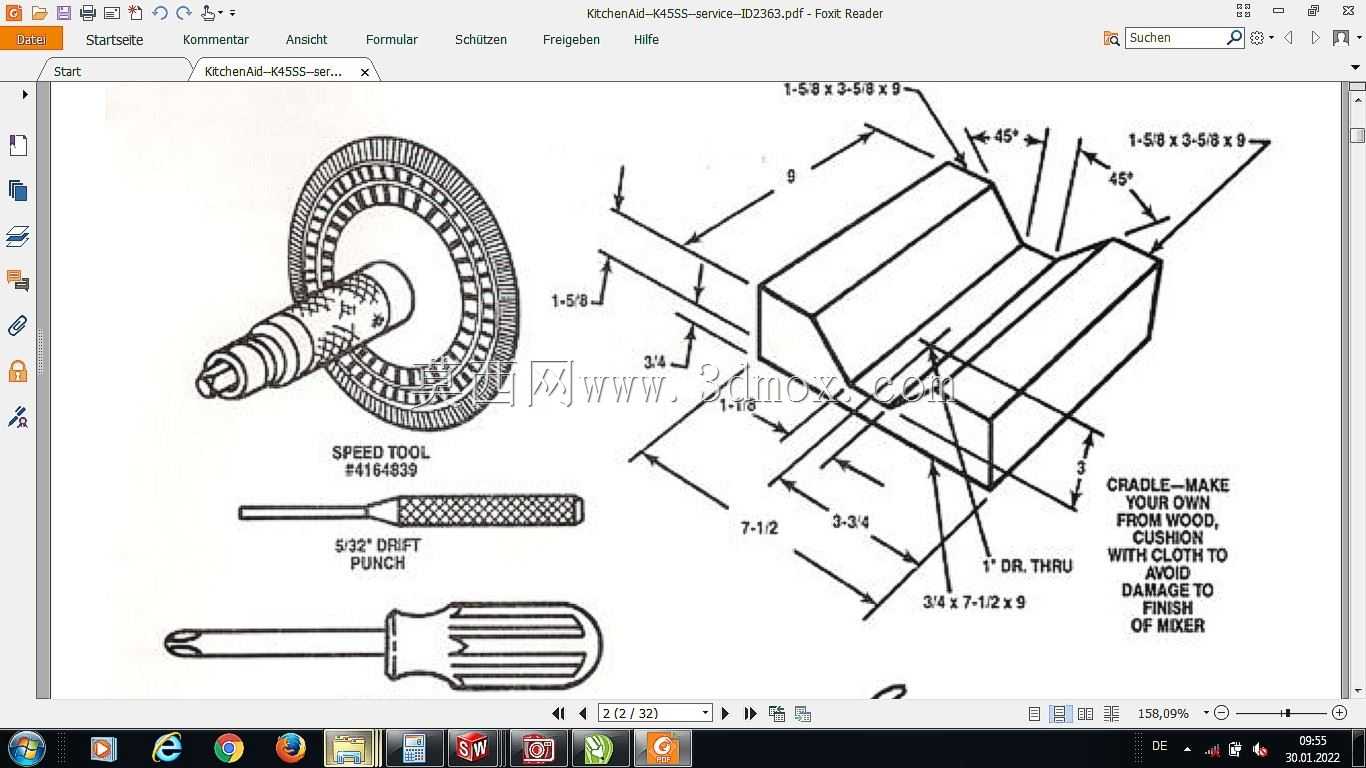

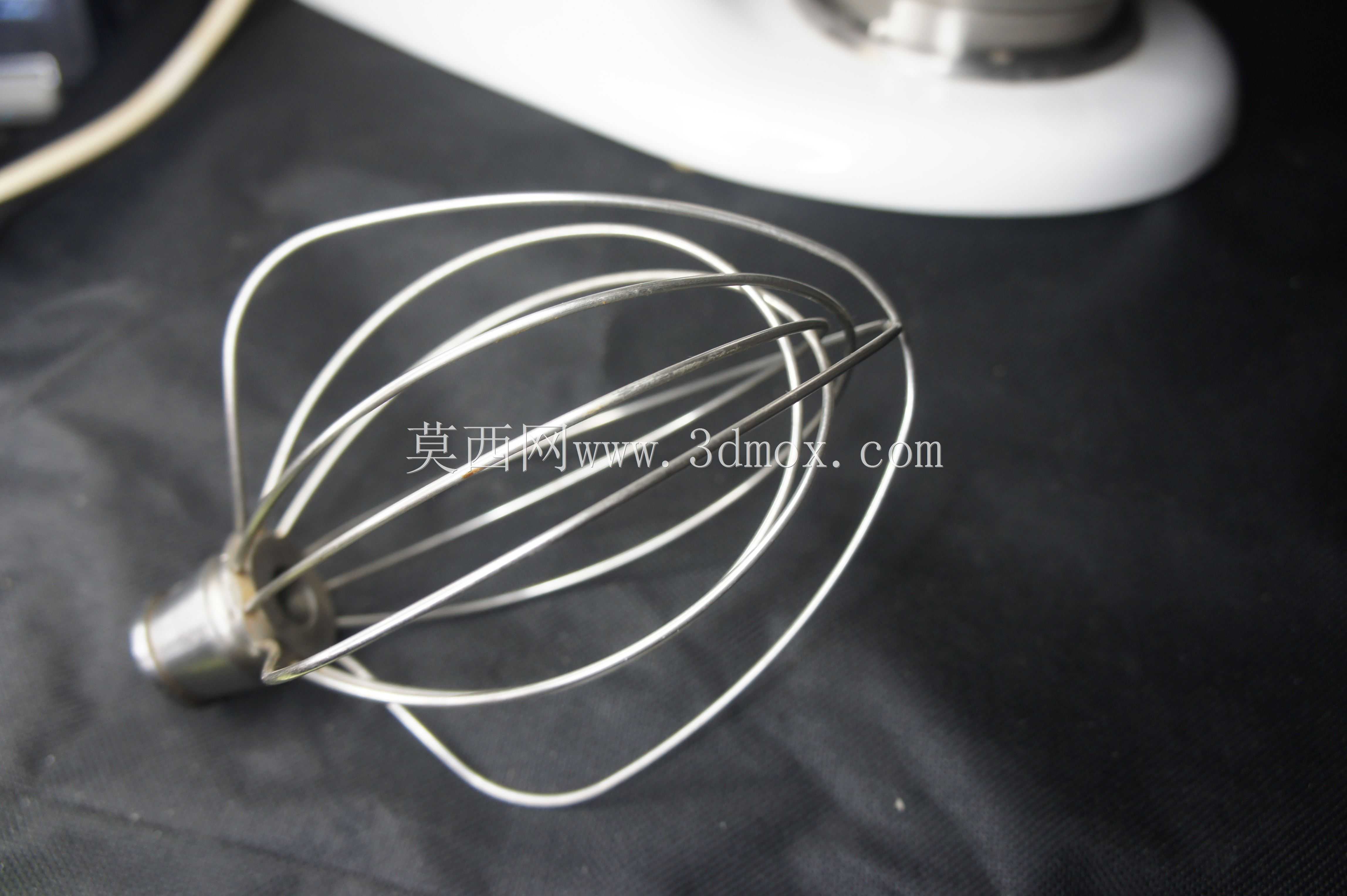

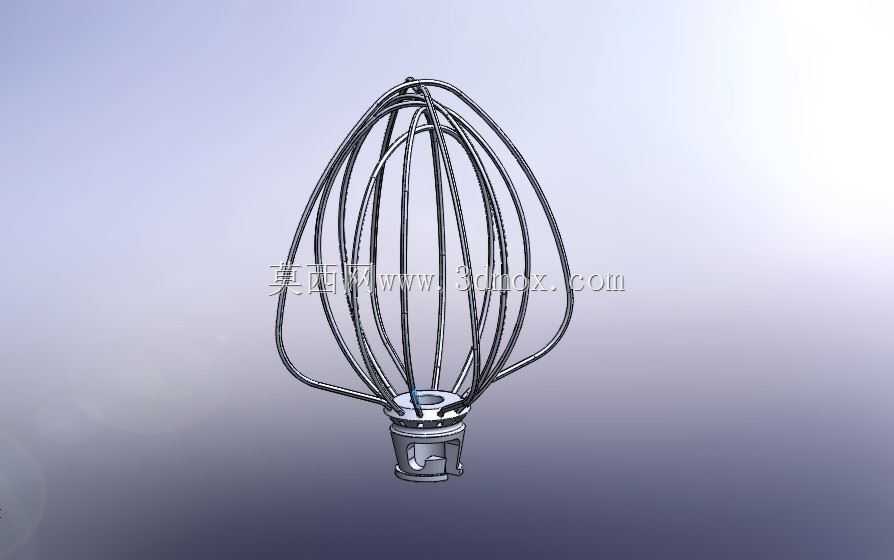

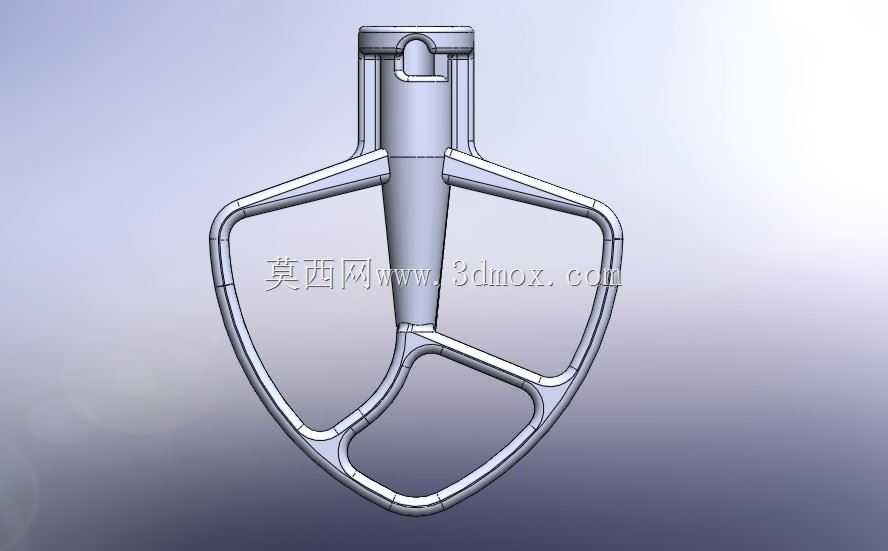

外形上,工作段呈水滴形或椭球形,中部直径最大,向上下两端逐步收窄。该轮廓不是单纯为了外观,而是为了适配常见圆底搅拌桶的内壁曲线:最大外径区负责主体物料循环,下部收窄段能够伸入桶底转角附近,减少蛋液、糖粒在底部堆积;上部收窄则可降低液面剧烈爬升时外溅的概率。连接座位于底部中心,内孔与驱动轴配合,侧壁设置卡口或锁紧结构,使搅拌头能够快速装拆,便于清洗和更换不同功能附件。

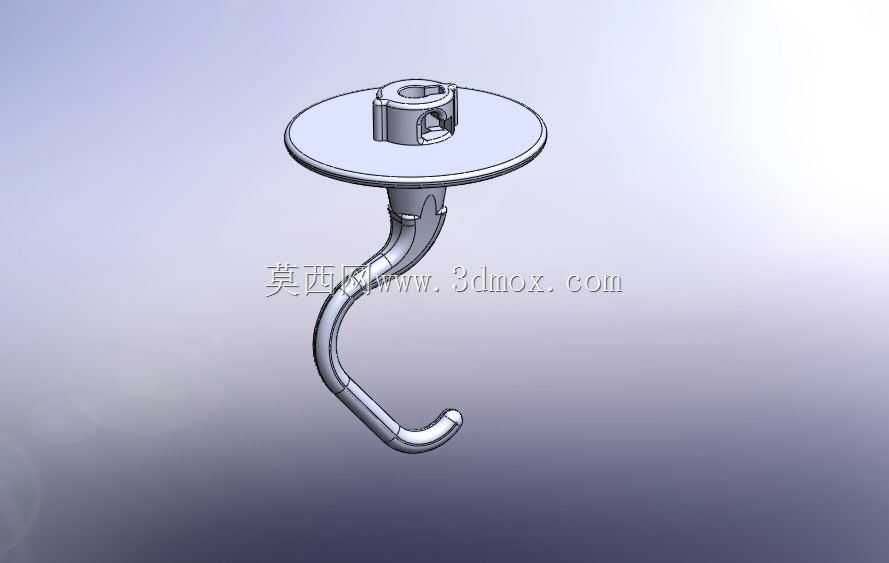

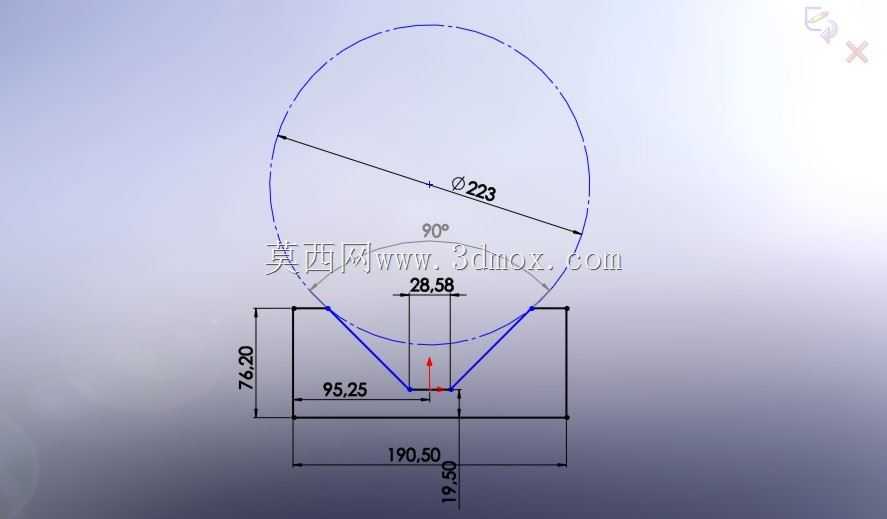

安装边界需要重点校核三项尺寸:一是搅拌头最大回转直径,它决定与桶壁之间的安全间隙;间隙过小会造成刮壁、碰撞和噪声,间隙过大则边缘物料循环不足。二是工作段轴向高度,它影响插入液面后的有效浸没深度,若上端笼形结构露出液面过多,高速旋转时容易把物料甩出。三是连接座的配合长度、孔径与卡口方位,这些尺寸直接决定能否与主机输出轴可靠锁定,并在正反转或启停冲击下不松脱。

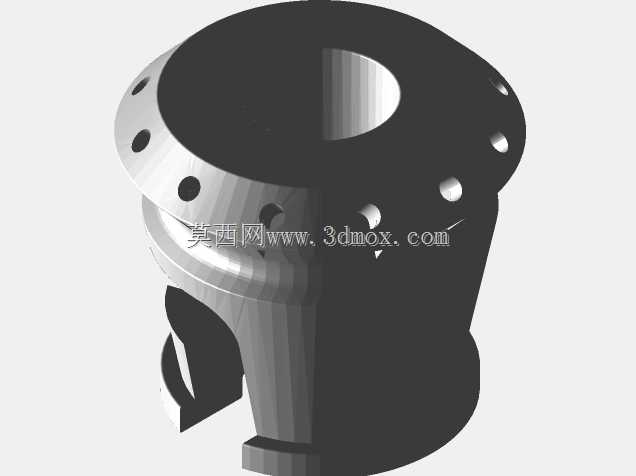

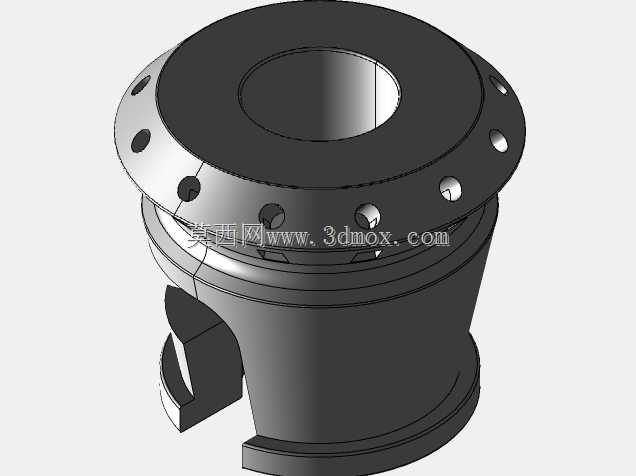

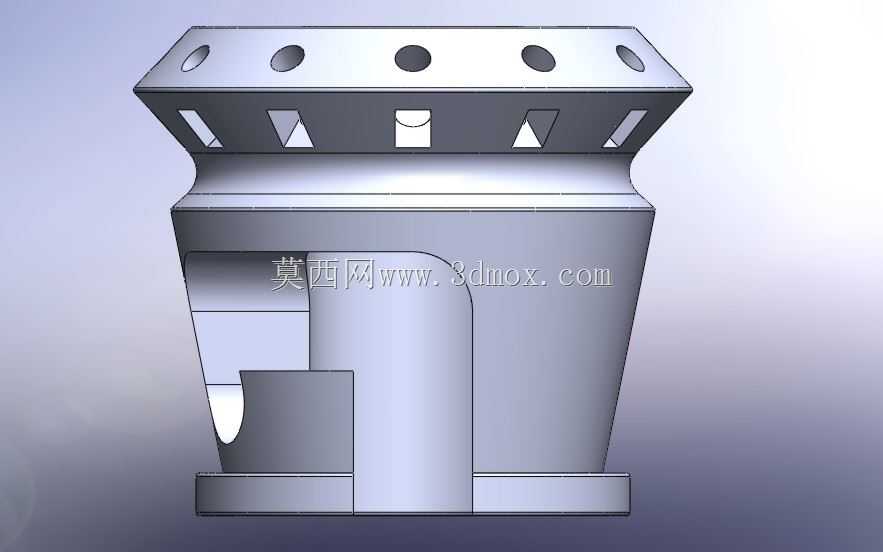

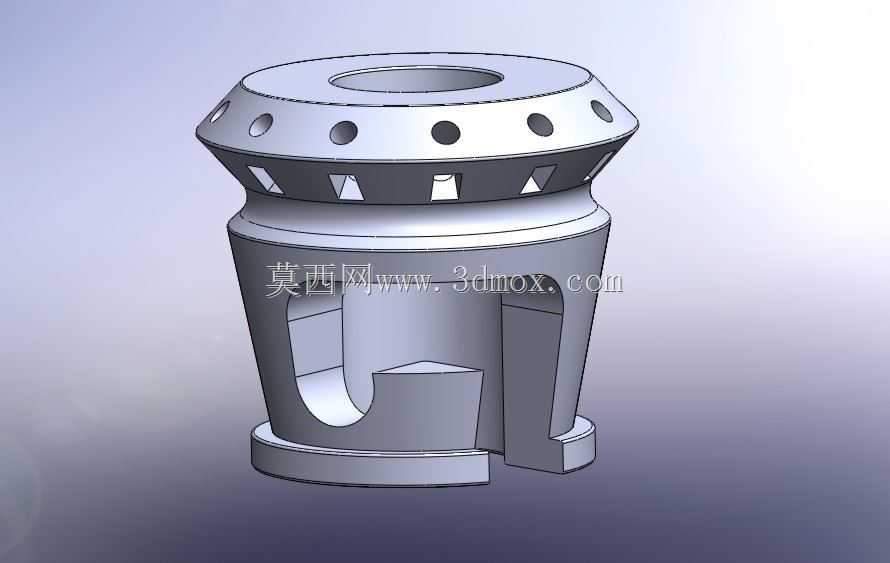

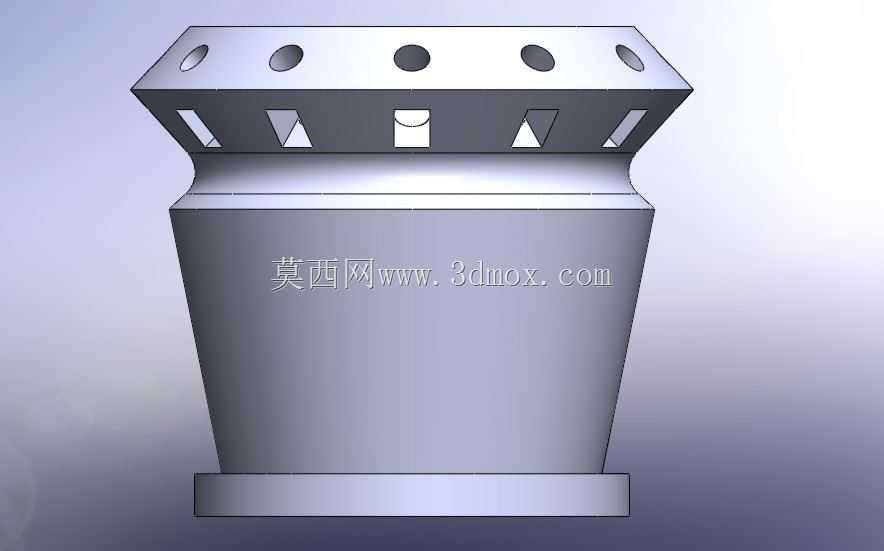

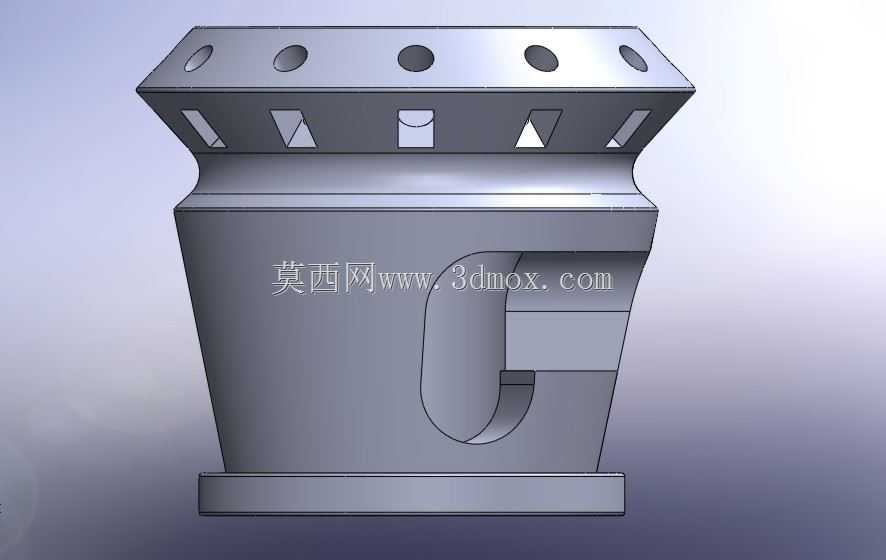

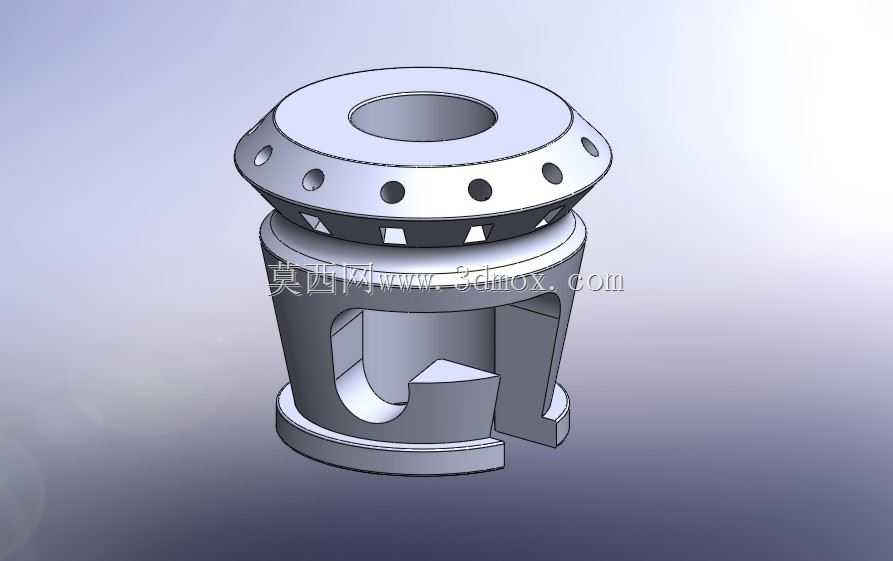

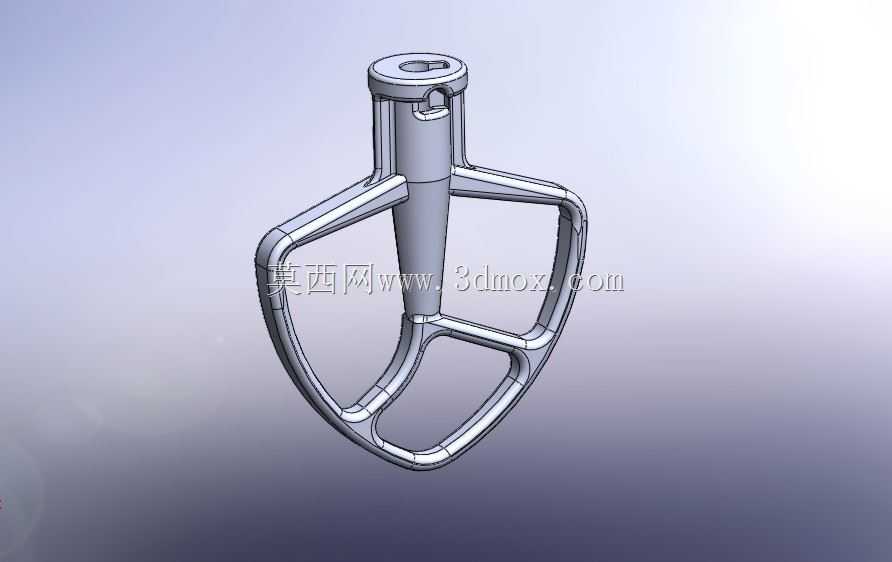

结构设计中,钢丝与上下固定座的连接处是应力集中区。每根丝在交汇处不仅承受扭转带来的弯曲载荷,还会受到物料阻力造成的反复摆动,因此固定端需要有足够的包夹或焊接长度,并在过渡处避免锐角折点。模型把连接座做成带加强环的短筒形式,外圈与钢丝末端平滑衔接,内部保留与驱动轴配合的空腔,既控制了重量,也提高了根部约束刚度。座体下端的卡槽形状需要按主机接口确定,槽口边缘应留出导入倒角,使操作者在视线受限的桶内也能完成盲装。

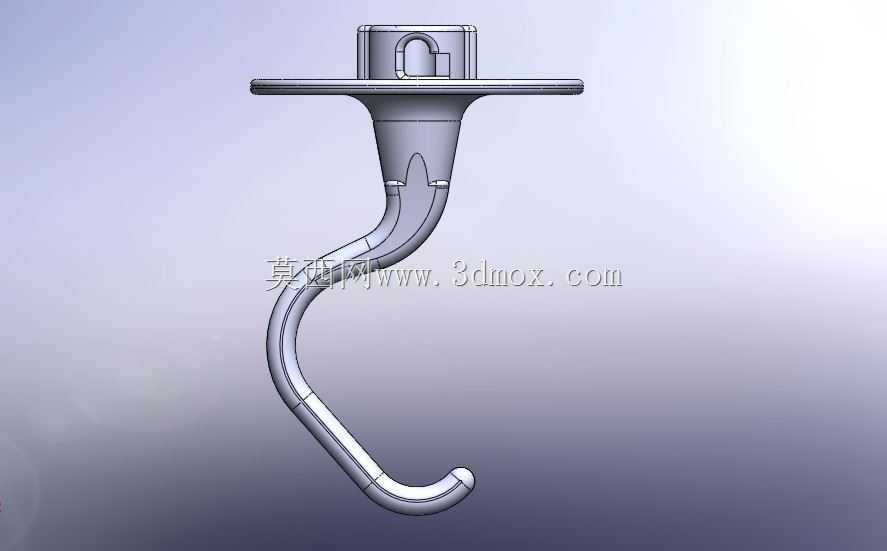

从物料适应性看,这种结构更适合低到中等黏度物料。对于全蛋打发,钢丝间的空隙允许液体穿过并形成薄膜,空气更容易进入;对于淡奶油,多丝结构能在较短时间内形成均匀泡沫;对于薄面糊,它可以快速打散粉团,但不宜用于高比例面团或高黏度馅料,否则钢丝整体阻力会急剧增大,驱动端和连接座都可能过载。若用于含颗粒物料,还需要评估颗粒是否会卡在钢丝之间,以及清洗时是否存在卫生死角。

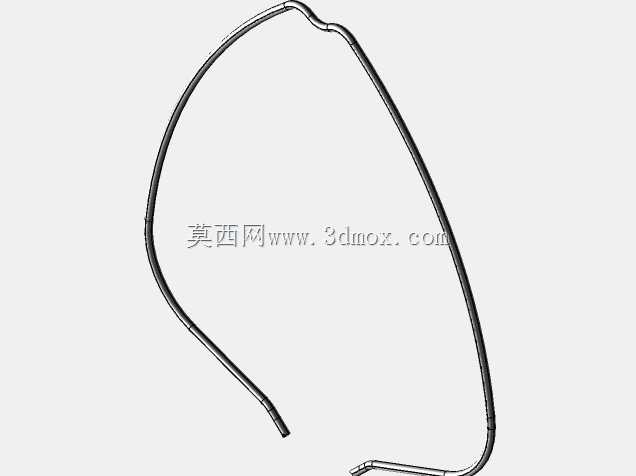

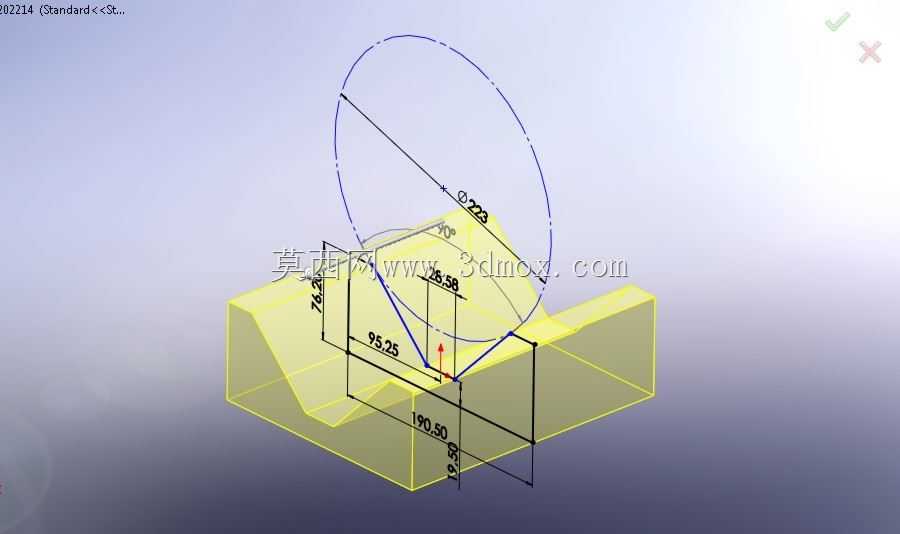

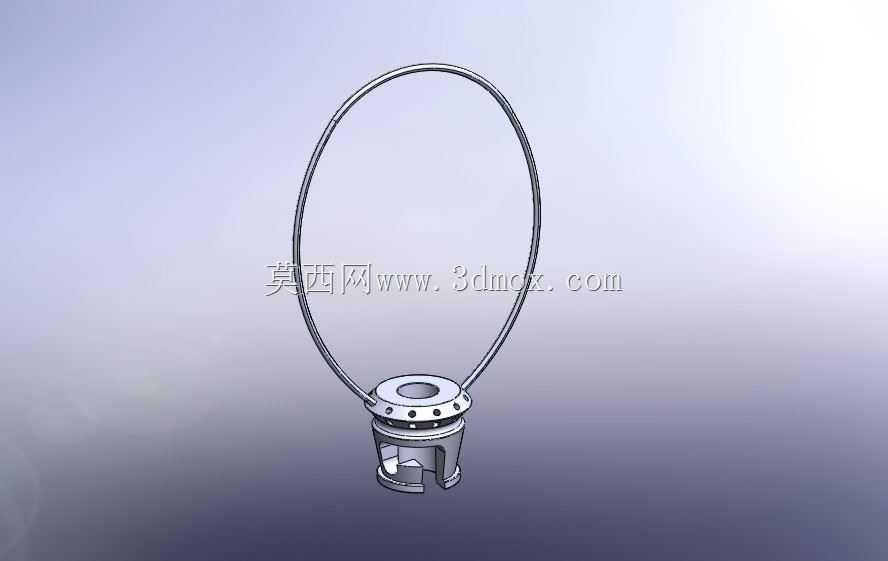

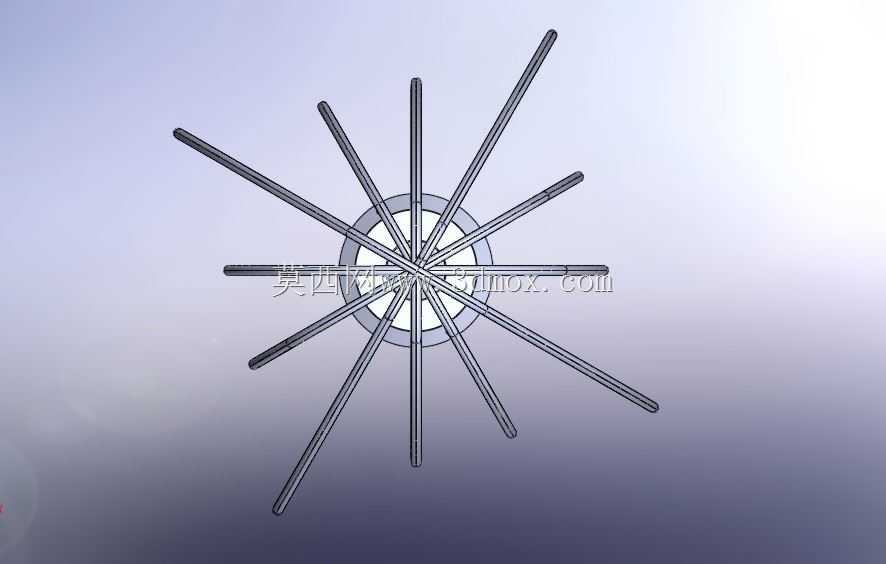

建模时应先确定驱动轴线、容器底部参考面和最大包络球,再按周向均布原则生成各钢丝路径。每根丝的中心线不宜采用简单直线拼接,而应沿椭球表面连续过渡,这样在后续工程图中更容易标注丝径、分布角和端部固定位置。连接座部分需要单独建立装配基准:轴线作为与主机配合的首要基准,下端面作为插入深度基准,卡槽侧面作为周向定位基准。对于需要出图制造的版本,还应补充钢丝材质、表面抛光要求、焊接或压装方式以及动平衡校核说明。
在设备选型层面,该类搅打头通常与行星式搅拌机构配合效果更好。若主轴仅做定轴旋转,笼式结构在桶中心区域的混合能力较强,但靠近桶壁处可能存在弱流动区;若设备具备行星运动,搅拌头一边自转一边绕桶中心公转,就能显著改善边缘翻料效果。设计人员在调用此类模型时,应把它放入整机装配中复核运动包络,尤其要检查最大外径处与桶壁、挡板、加料口之间的距离,同时确认提升臂抬升后搅拌头能否完全离开桶口,不影响料桶取放。
清洗与维护也是结构合理性的一部分。钢丝表面应连续光滑,固定座底部尽量减少向内凹陷的窄缝,避免蛋液和油脂残留。若用于食品加工场景,外露金属边缘需要倒圆,连接座与轴配合的部位应便于擦拭或冲洗。长期使用后,常见失效形式包括钢丝弯曲失圆、根部断裂、卡槽磨损以及整体跳动增大,因此在设计初期确定丝径、根数和固定方式时,应结合目标物料黏度和额定转速预留疲劳裕度,而不是仅按静态外观造型确定参数。
