果酒生产用多工位瓶体承载定位工装

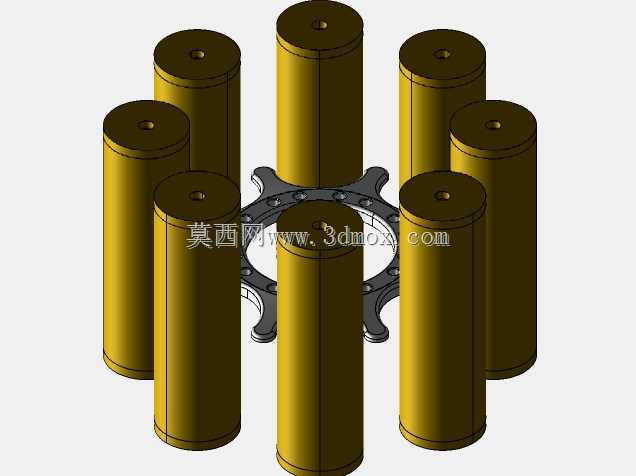

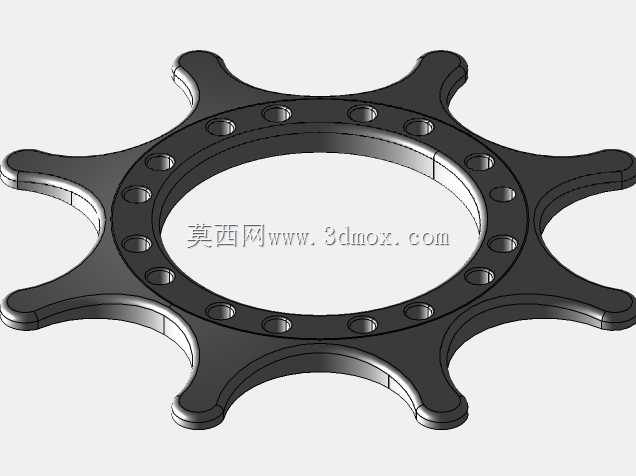

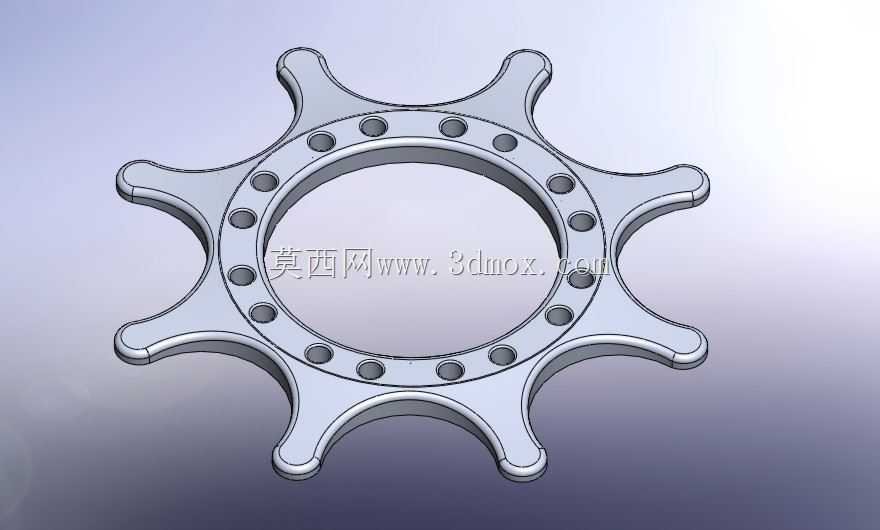

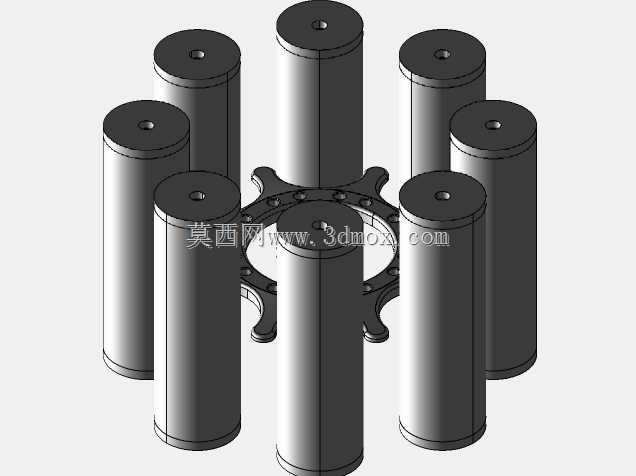

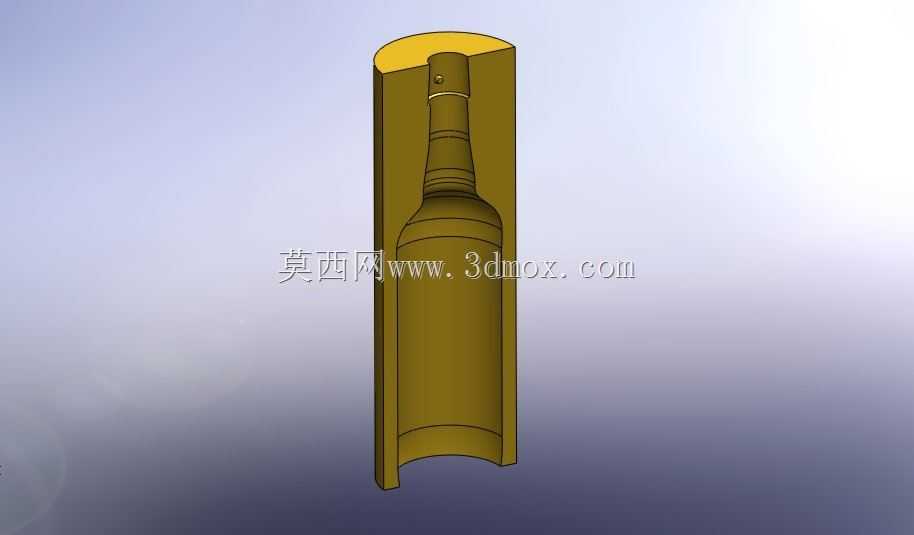

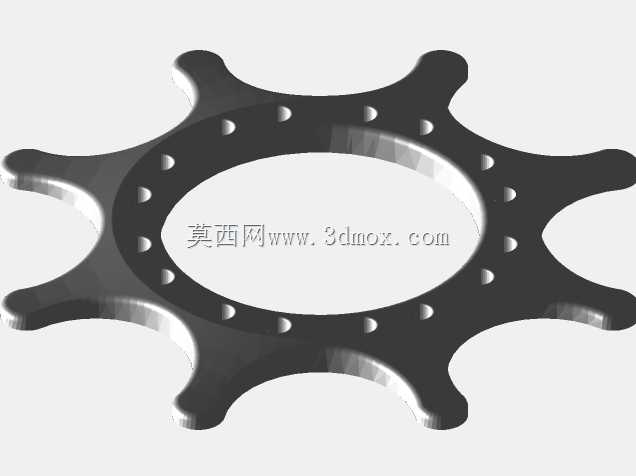

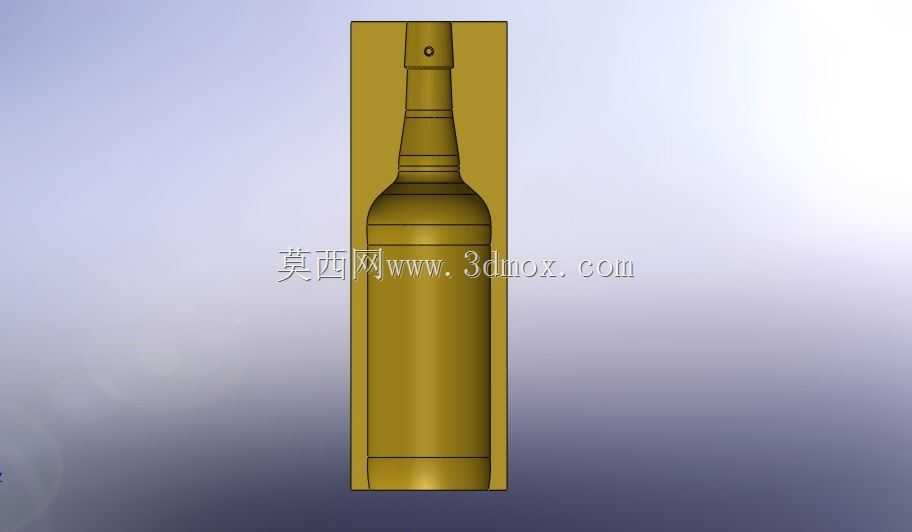

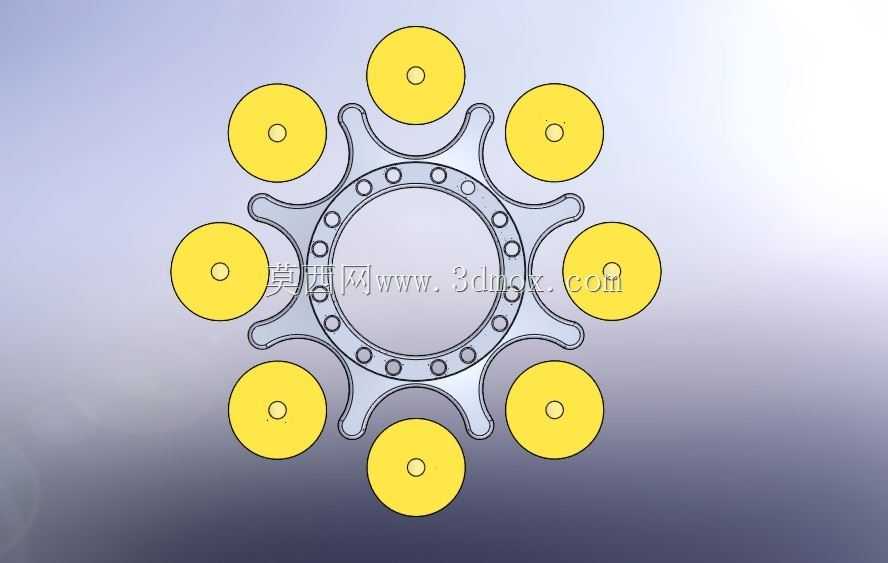

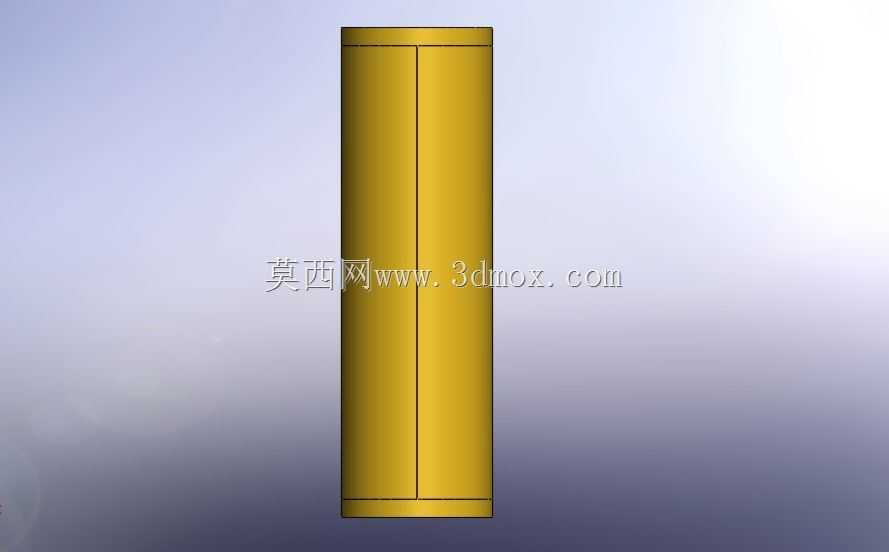

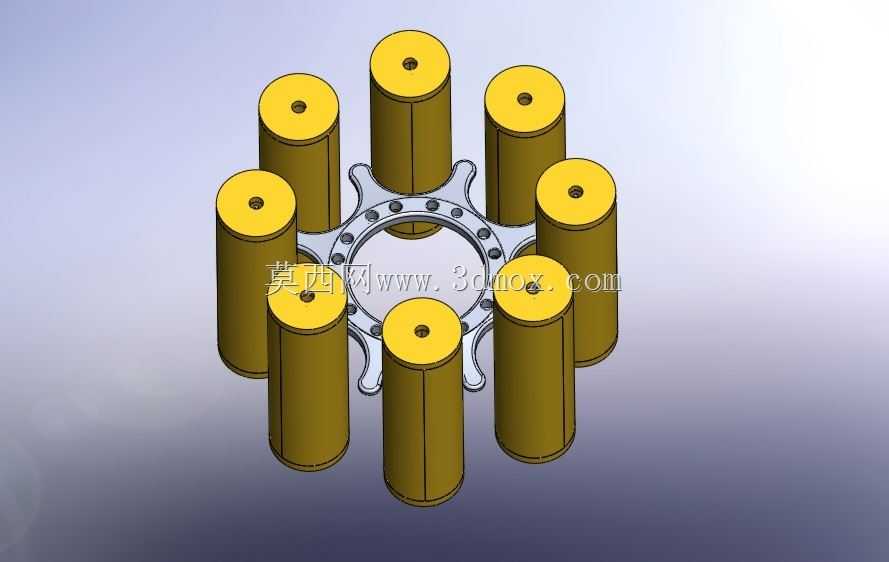

　　这套工装结构的核心作用，是在果酒灌装、旋盖或套标工序中，为圆柱型瓶体提供稳定的周向定位与承载支撑。整体采用中心星轮盘加周向均布工位的布局，单圈可同时容纳八只瓶体，适配连续回转式输送节拍，能减少单机工位空程，让瓶体在各工序间的转运衔接更顺畅。星轮盘外缘开出与瓶身外径匹配的弧形卡口，卡口内侧预留贴合面，瓶体进入工位后不会在径向发生窜动；盘面沿圆周分布的沉孔与螺栓过孔，用于将星轮盘固定在回转主轴的连接法兰上，孔位按节距均布，保证回转时整体动平衡偏差控制在合理范围。八只瓶体承载套为竖直圆筒结构，内孔与果酒瓶的瓶身外径采用小间隙配合，既方便人工或机械手取放瓶体，又能在设备启停、回转加减速时限制瓶体倾斜偏移。承载套底部带定位轴肩，

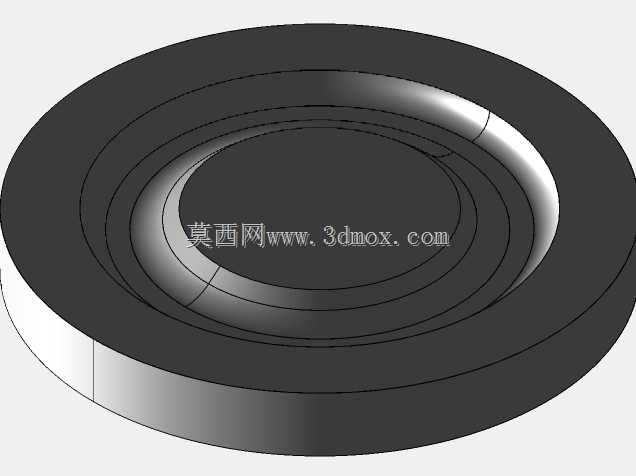

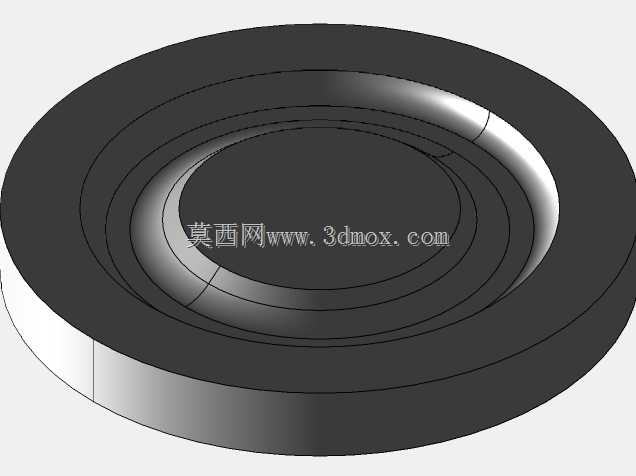

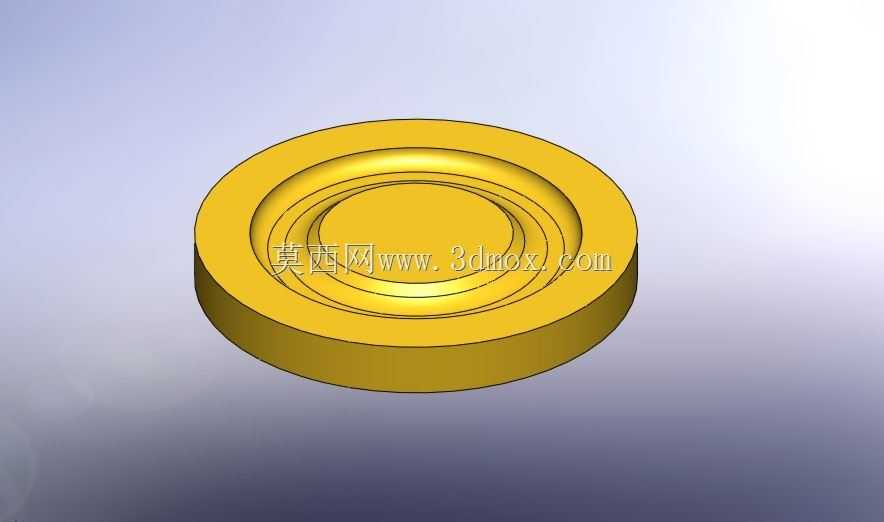

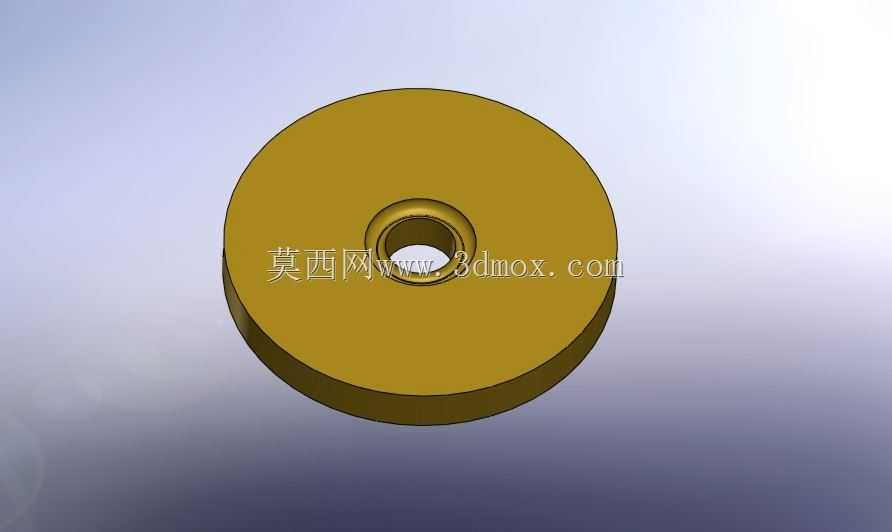

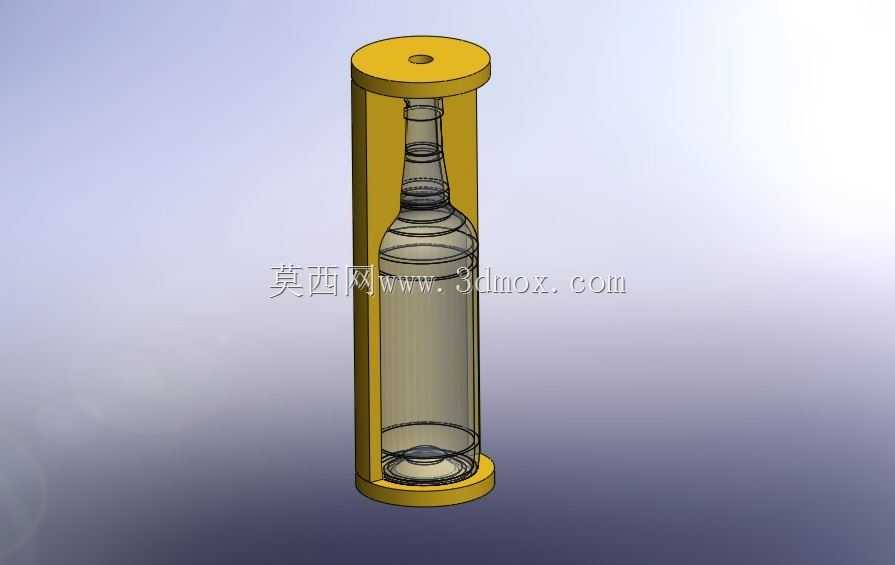

　　轴肩抵在星轮盘的安装沉台内，装配时可直接落位，无需反复找正；顶部端面加工出与瓶肩或瓶底匹配的止口，瓶体装入后轴向支撑面完全贴合，避免旋盖时因瓶体悬空出现压偏、螺纹错牙问题。从安装边界看，整套组件的径向尺寸由星轮盘最大外径决定，周向八只承载套的外圆构成最大回转轮廓，设计时需在轮廓外侧预留安全间隙，防止与设备护罩、导轨或灌装阀组件发生运动干涉。轴向尺寸由承载套高度与星轮盘厚度叠加确定，承载套高度需覆盖瓶身有效夹持段，过短会导致瓶体重心上移、稳定性不足，过长则会增加不必要的结构重量并抬高整机重心。星轮盘中心的大直径通孔用于穿过主轴或布置管路，内孔与配合轴段采用基孔制过渡配合，保证回转时的同轴度；盘面的镂空区域并非仅为减重，

　　同时可减少积尘与积液，在食品生产场景下更便于冲洗清洁，镂空边缘均做圆角过渡，避免清洁时残留卫生死角。在功能适配层面，该结构可直接对接果酒生产线的进瓶螺杆与出瓶星轮，瓶体从进瓶螺杆按节距送入弧形卡口后，随星轮盘回转依次完成灌装、打塞、旋盖等动作，最后由出瓶机构导出。承载套的内孔尺寸可根据瓶型更换，若切换不同容量的果酒瓶，只需更换对应内径的承载套，星轮盘主体仍可通用，能降低多品类生产的换型成本。结构选材上，与瓶体接触的部件需满足食品生产环境要求，具备耐冲洗、耐腐蚀特性，长期接触果酒残液也不会出现锈蚀或涂层脱落。星轮盘与承载套的配合面需控制加工粗糙度，减少瓶身外壁的划伤，尤其针对玻璃瓶体，粗糙的配合面易在高速回转中造成瓶身表面磨痕，

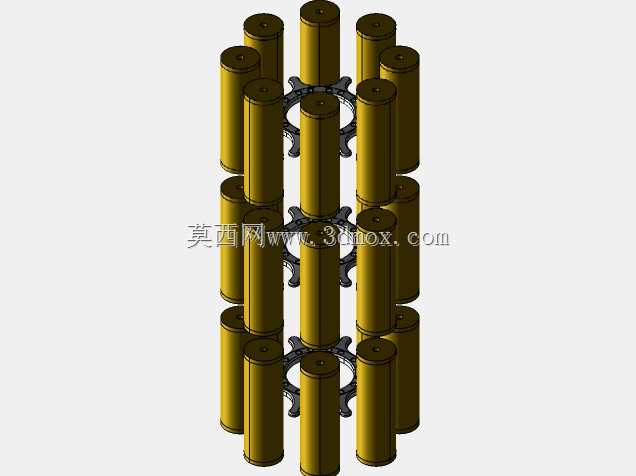

　　影响成品外观。整套结构没有复杂的传动或执行元件，核心通过精密的孔位布局与型面配合实现定位，维护时只需定期检查连接螺栓的预紧状态、清理配合面残留的玻璃碎屑或粘胶即可。在生产线选型时，可根据整机产能需求调整星轮盘的工位数与回转直径，工位数增加需同步校核主轴负载与动平衡，避免高速回转时产生振动影响灌装精度；若用于低速小批量生产线，也可缩小星轮盘直径、减少工位数，让结构更紧凑。该定位工装不仅适用于果酒生产，也可在果汁、瓶装水等圆柱型容器的灌装设备中通用，只需根据瓶体直径调整卡口弧度与承载套内孔，即可快速适配不同产品的生产需求。
