DIN9021A4不锈钢平垫圈结构设计

　　在各类机械装配场景中，平垫圈是最容易被忽视却直接影响连接可靠性的基础零件。DIN9021 A4属于大外径系列平垫圈，相比普通窄边垫圈，它的支承面覆盖范围更大，能够在低刚度被连接件表面分散螺栓预紧产生的局部压应力，避免薄钢板、铝合金型材、工程塑料板等软质基材在拧紧后出现压溃、凹陷或表面镀层破损。

　　从实际选型角度看，这类垫圈常出现在户外柜体、食品输送线、化工管路支架、船舶舾装件以及光伏支架的螺栓连接副中。A4材质对应316奥氏体不锈钢，耐氯离子腐蚀能力明显优于普通A2-70垫圈，在沿海环境、潮湿工况或存在弱腐蚀介质的设备上，能减少垫圈自身锈蚀后污染被连接件表面的风险，也可避免因锈蚀膨胀造成的螺栓预紧力衰减。

　　建模时首先要抓住标准件的几何边界：垫圈为轴对称回转体，核心尺寸包括内径、外径和厚度。内径需要与对应螺栓公称直径形成合理间隙，既要保证螺栓能顺利穿过，又不能因间隙过大导致装配时垫圈偏心；外径按DIN9021的大系列规则取值，比同规格普通平垫圈更宽，这也是它区别于DIN125窄垫圈的关键外形特征。厚度方向并非简单取整数，标准中不同规格对应不同厚度范围，建模时按公称厚度建立实体即可，工程图中再补充厚度公差要求。

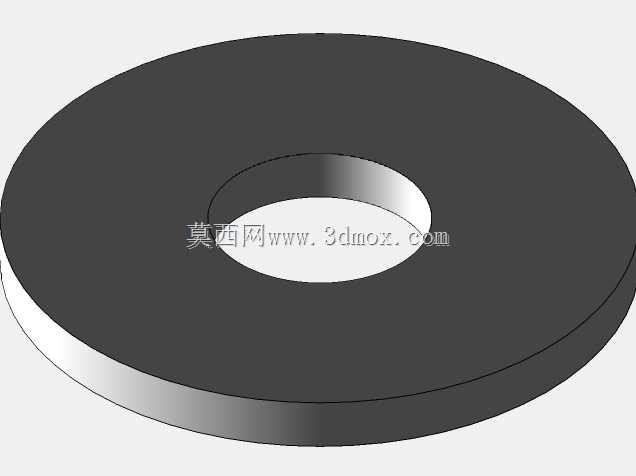

　　结构处理上，垫圈上下两面为平行支承面，边缘可根据实际工艺保留微小倒角或圆角。不要把倒角做得过大，否则会减小有效支承面积；也不能完全省略锐边，现实冲压生产中垫圈边缘会自然形成轻微塌角。三维建模采用旋转凸台最为高效：在前视基准面绘制半剖面轮廓，标注内径、外径和厚度，绕中心轴旋转360度即可生成主体。若用于装配体层级，可将不同螺栓规格的垫圈做成系列配置，通过设计表统一驱动内径、外径、厚度三个主要参数，避免重复建模。

　　安装边界方面，布置垫圈时要保证其中心与螺栓轴线基本重合。当被连接件表面存在焊接飞溅、漆膜凸起或局部倾斜时，大外径垫圈能够补偿一部分平面度误差，但不能把它当作调整垫片使用——平垫圈的核心作用是分散压力和保护接触面，而不是补偿轴向尺寸链。若连接副需要防松，应配合弹垫、锁紧螺母或螺纹胶使用，平垫圈本身不提供防松功能。

　　在钣金设备设计中，经常遇到螺栓穿过薄板后压接面积不足的问题。选用DIN9021大外径垫圈后，螺栓头或螺母下的压力被分摊到更大圆环区域，薄板局部应力显著降低，长期受振动时也不容易出现孔边拉长。对于铝型材框架，垫圈还能防止螺栓头在拧紧过程中直接划伤型材阳极氧化表面，并把锁紧力均匀传递到型材槽腔外侧。

　　检查模型时，重点关注三个几何关系：内外圆必须同轴，上下端面必须平行，厚度在整个圆环上保持一致。若模型端面倾斜，装配后会造成螺栓附加弯曲应力；若内外圆不同轴，则在自动化装配中可能出现卡料或偏心压紧。用于干涉检查时，要特别留意垫圈外径与周边筋板、折弯边、相邻螺栓头之间的净空间，大外径垫圈虽然提升了支承性能，但占用的径向空间也更大，布局阶段就应留出扳手空间和装配间隙。

　　从受力角度理解，垫圈并不直接承受外载荷，而是通过改变接触压力分布来保护连接表面。预紧力作用下，螺栓头与垫圈、垫圈与被连接件之间形成两个摩擦面，较大的外径能够降低接触面压，使应力分布从孔边向外侧平缓过渡。对于涂漆件、喷塑件或玻璃钢件，这种应力分散作用尤其重要，否则局部高压容易造成漆面开裂、基体蠕变，最终导致螺栓松动。

　　建模细节上，不建议在实体中加入冲压纹理、材质划痕等无关特征，保持几何简洁更有利于工程图生成和装配轻量化。材质可在模型属性中赋予不锈钢，渲染时采用略带金属反射的外观即可。若需要导出到其他三维平台，回转体模型数据量很小，适合作为标准件库中的通用零件反复调用。

　　实际装配中还要注意垫圈方向。平垫圈没有严格的正反面区分，但冲压件通常一面较平整、另一面边缘略有圆角；对表面质量要求高的场合，可将较平整的一面贴向被连接件，带轻微圆角的一面朝向螺栓头或螺母，以减少刮擦。对于需要经常拆装的维护部位，A4不锈钢垫圈还能避免反复拆卸后产生锈斑，提高设备维护效率。

　　总体而言，DIN9021 A4垫圈的模型虽然结构简单，但参数选择和装配位置直接影响整套螺栓连接的稳定性。把内径、外径、厚度、同轴度和平行度处理准确，并在布局阶段考虑好大外径带来的安装边界，才能让这个基础零件在腐蚀环境、薄板连接和频繁振动的工况中发挥应有的支承与保护作用。
