便携黑色通用防护收纳方盒结构设计

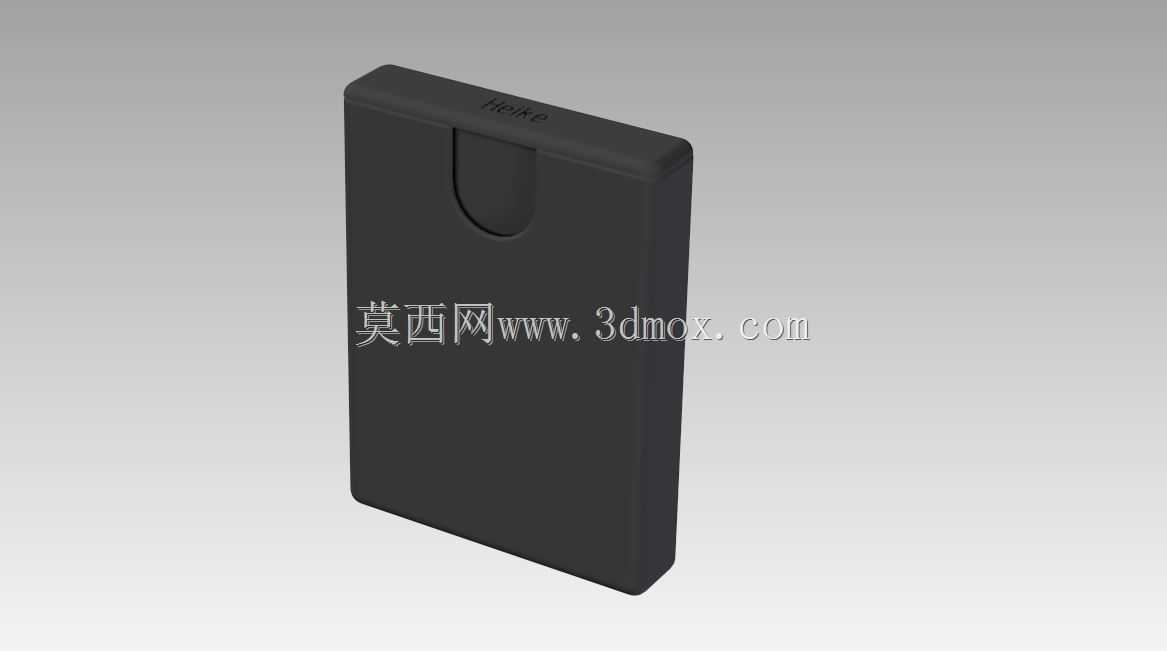

　　这款黑色矩形盒体的设计出发点，是解决小型传感模块、便携检测单元、随身电子配件在转运、装配、日常携带过程中的磕碰、刮擦与零散收纳问题。在做结构方案时，最先锁定的是内部容纳边界，需要给常规小型功能板、纽扣电池组、接线端子预留足够余量，同时控制整体外廓，保证单手握持时不会超出掌心覆盖范围，放入工装口袋、仪器包侧袋时也不会形成突兀凸起。盒体侧壁采用均匀壁厚设计，转角处做了连续圆弧过渡，一方面消除注塑成型时的应力集中，避免跌落时尖角位置开裂，另一方面也让手持触感更顺滑，不会硌压掌心。顶面靠近一侧边缘设置了内凹式抠取位，这个结构没有采用外凸扣手，是为了避免在堆叠摆放、设备包内挤压时被其他物件勾挂，内凹曲面的弧度按照成年人指腹按压轮廓修型，

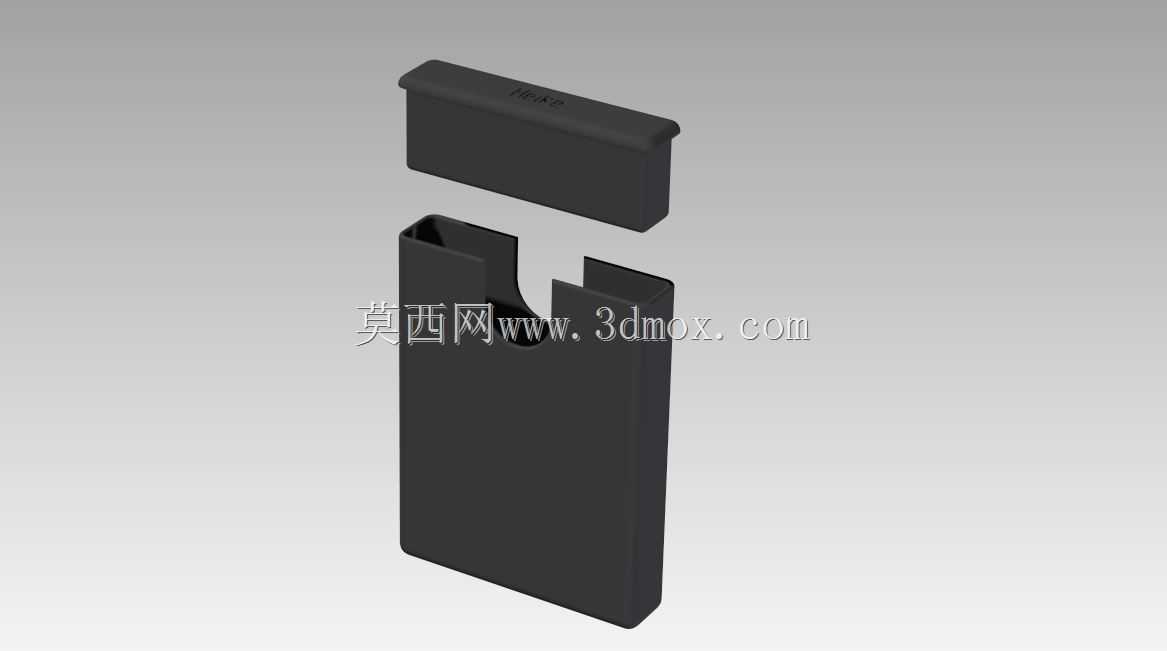

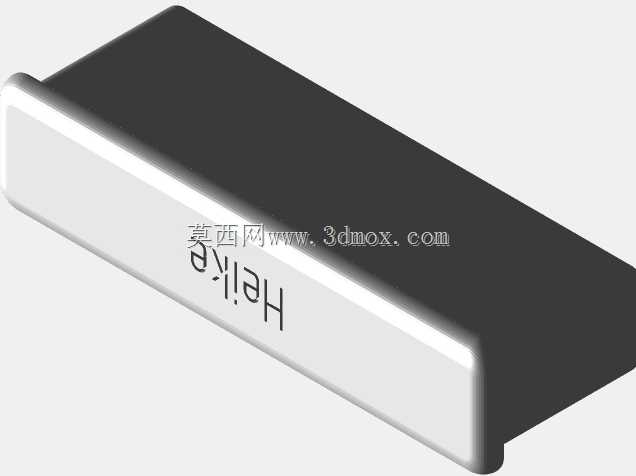

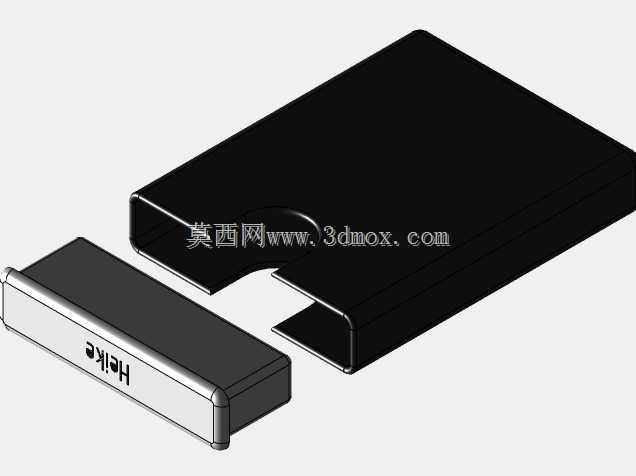

　　开启盒盖时只需单指施力即可分离配合面，不需要额外借助撬片或指甲抠缝。从实际使用场景看，这类盒体可以直接作为小型传感终端的外装壳体，内部预留的柱位可用于固定PCB板，侧壁可根据后期需求开孔引出按键、指示灯或者接插接口；也可以作为独立收纳容器，存放小规格螺丝、采样探头、备用密封件等零散工装配件。在整机装配边界上，盒体底部做了微幅减薄的平整贴合面，放置在金属工作台面时不会因为底面缩水印发生晃动，若需要长期固定在设备支架上，也可通过背胶、小型扎带或者侧向卡条完成固定，不需要在盒体本体上额外加工复杂连接结构。盒盖与盒身的配合采用周向止口结构，配合段预留了合理的间隙公差，既保证合模后不会出现明显错位，也能在反复开合多次后仍保持顺畅，

　　不会因为塑料轻微蠕变出现卡滞。外观面做了细微的哑光蚀纹处理，这种表面处理不追求高亮质感，而是从工程使用角度出发，减少日常摩擦留下的划痕，手持时也能增加摩擦力，降低油污环境下脱手滑落的概率。在结构验证阶段，需要重点关注抠手位周边的壁厚变化，该位置因为存在曲面凹陷，局部胶厚如果控制不均，很容易在成型后出现表面缩痕，因此建模时要对背面做对应的减胶处理，保证整个顶面的胶位厚度差控制在合理区间。盒体四周边缘做了小尺寸倒角，去掉锋利的分型边，即便在装配过程中徒手快速取放，也不会划伤操作人员手部。对于需要在内部加装缓冲泡棉的使用场景，盒体内壁的直壁段预留了泡棉粘贴余量，泡棉贴合后不会影响盒盖正常闭合，四周也不会出现挤压溢边。

　　如果作为传感器外壳使用，内部的安装柱高度要配合电路板元器件高度做适配，柱位根部增加加强筋，避免螺丝锁附时柱体断裂。整体结构没有采用多余的装饰性特征，所有曲面和凹凸结构都服务于握持、开启、堆叠、安装这些实际操作需求，没有为了外观造型牺牲内部可用空间。在堆叠存放时，盒盖顶面的微凹区域和盒底的外廓尺寸形成简易定位，多个盒体上下叠放时不会轻易滑落，适合在检修工位、物料架上批量规整存放。盒体的长宽比例参考了常规便携检测仪器的握持比例，厚度方向控制在可以轻松塞入牛仔裤后袋或者工装上衣口袋的尺寸，外出巡检时随身携带不会有明显坠感。针对可能的跌落工况，四个角位的外侧壁厚做了局部加强，内部对应位置不设置尖锐的加强筋，避免跌落冲击时筋位应力传递导致壳体开裂。整个建模过程中，所有拔模角度都按照统一出模方向设定，保证后续开模时不需要复杂滑块结构，仅靠前后模即可完成成型，降低加工和改模成本。
