工业传动用鼓形齿式联轴器结构设计

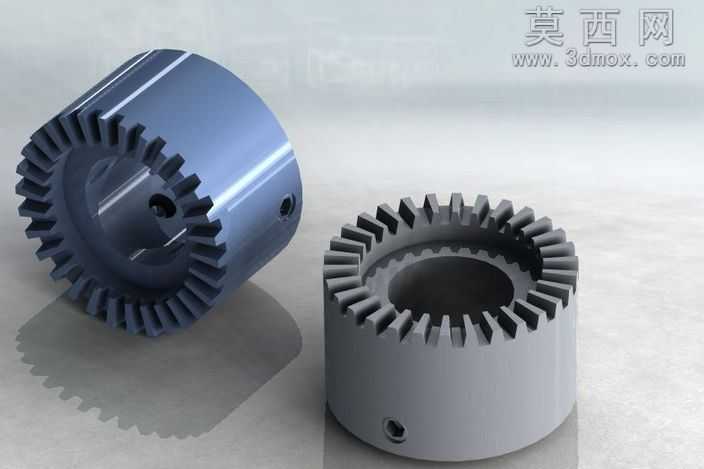

本作品为工业传动场景常用的鼓形齿式联轴器三维建模成果，建模过程严格遵循机械设计手册中齿式联轴器的参数规范，先通过草图绘制完成内齿圈、外齿轴套的基准轮廓，对齿形部分采用渐开线齿廓参数化生成逻辑，保证齿距、齿顶高、齿根高的参数完全符合传动啮合的公差要求。建模阶段对两个核心配合件分别进行结构细化：外齿轴套端设计有径向锁紧螺孔，用于装配时与输入轴实现周向固定，避免传动过程中出现轴与联轴器的相对滑移；内齿圈的内齿采用鼓形修形结构，可补偿两连接轴之间的径向、角向与轴向安装误差，降低安装精度要求的同时减少传动过程中的齿面磨损。材质渲染环节针对工业常用的45号钢调质处理材质进行参数调整，金属表面设置细微的机加工纹理，金属反光度调整为亚光金属质感，还原真实机械零件的加工表面状态，同时对齿面啮合区域做了光影强化，清晰展示内外齿的配合间隙与啮合接触位置。结构设计上充分考虑了联轴器的实际工况需求，整体采用分体式组合结构，两个啮合部件可单独加工生产，装配时无需额外工装即可完成齿面啮合对接，后期维护更换易损件时无需拆卸两端连接的动力轴与工作轴，大幅降低设备运维的时间成本。齿形参数经过啮合干涉校验，模拟额定扭矩传动工况下的齿面接触应力分布，保证齿面受力均匀，避免局部应力集中导致的断齿、齿面点蚀等失效问题，整体结构可适配中等扭矩的通用机械传动场景，如输送机、减速机、泵类设备的轴系连接需求。
