C型螺旋压紧工装夹具三维设计

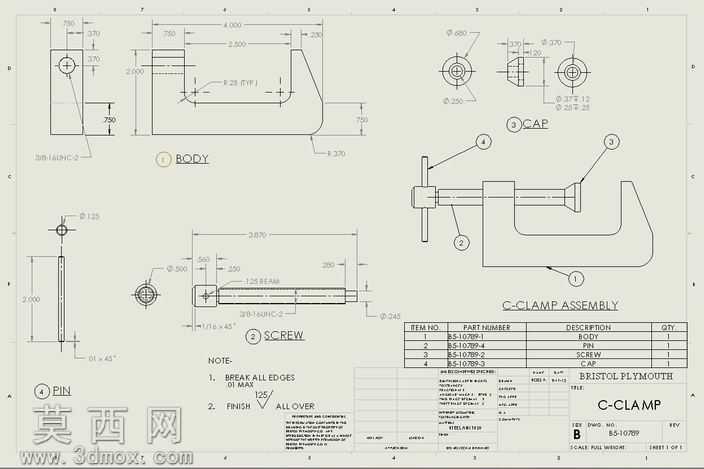

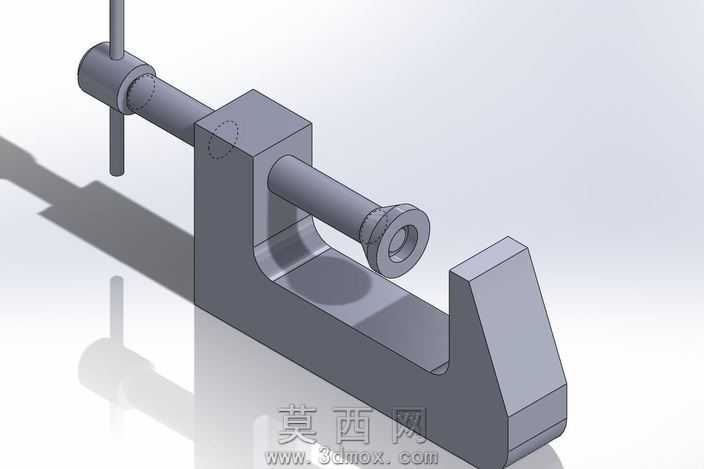

本模型为C型螺旋压紧夹具，采用SolidWorks完成全参数化三维建模，整体结构遵循经典C型夹的力学布局设计，建模过程中对各零部件的配合公差进行了合理预留，确保虚拟装配后各运动部件无干涉、动作逻辑顺畅。模型主体C型架采用一体式块体结构建模，通过拉伸、切除、圆角等基础特征完成轮廓构建，架体开口处的承压面与螺杆轴线保持严格垂直，保证夹紧过程中受力均匀无偏载，架体与螺杆配合的通孔处做了同轴度约束，还原实际加工中的精度要求。压紧螺杆部分采用梯形螺纹特征建模，匹配手动摇杆的传动逻辑，螺杆端部的压头做了可拆卸式结构设计，压头端面做了防滑纹理的细节刻画，既可以避免夹紧时工件表面被压伤，也能增大接触摩擦力防止工件移位。摇杆与螺杆的垂直配合结构做了穿销固定的细节还原，模拟实际工装的装配工艺。渲染阶段采用哑光金属材质赋予C型架主体，还原铸铁工装的磨砂质感，螺杆与摇杆部分采用亮面钢材材质，通过光影对比区分不同零部件的材质属性，场景内添加了地面反射效果，清晰呈现夹具的整体轮廓与结构比例，视角选取斜45度等轴测视角，完整展示夹具的开口结构、螺杆行程范围与操作部件位置。设计思路上围绕手动快速夹紧的使用场景，优化了C型架的喉深与开口行程比例，既保证足够的工件容纳空间，也控制架体整体体积避免过于笨重，螺杆的导程设计适配手动操作的发力习惯，单次摇杆旋转即可实现合适的压紧进给量，无需额外辅助工具即可完成装夹操作，整体结构无复杂异形件，所有零部件均可通过常规机加工工艺实现生产，具备较高的实际落地可行性，可直接作为工装设计参考、机械教学演示模型或装夹作业的虚拟仿真载体使用。
