尾撑式长航时侦察无人机概念设计

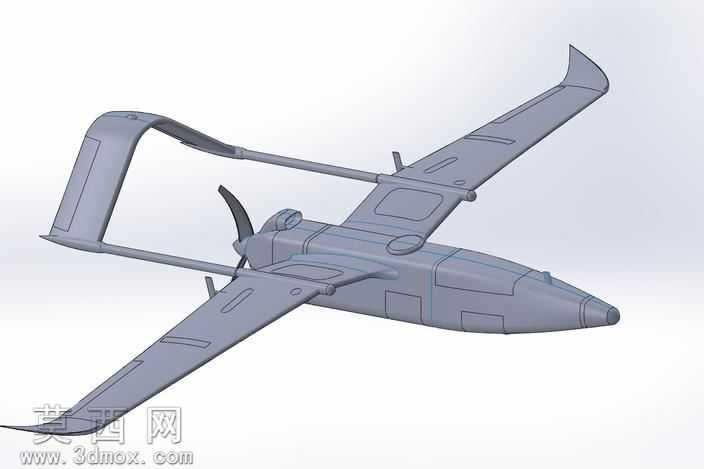

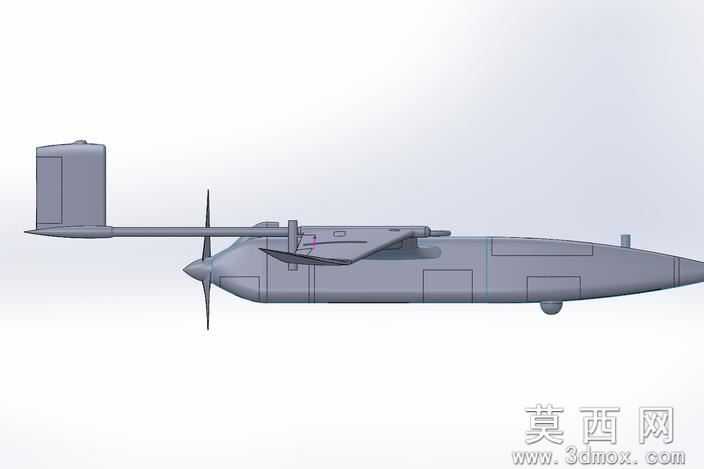

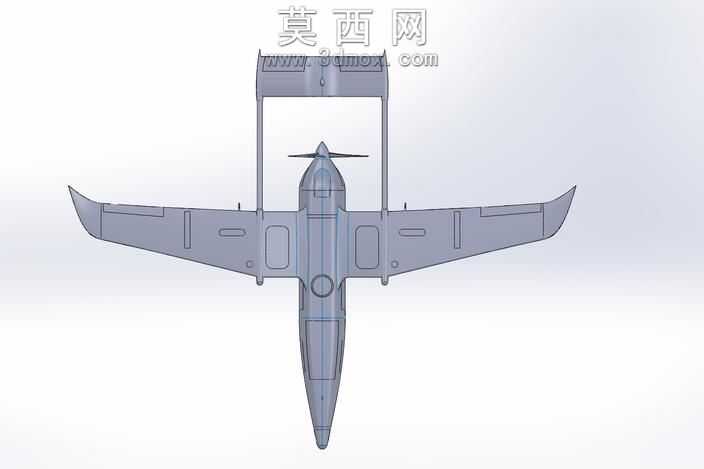

本款无人机概念模型采用三维建模软件完成全参数化结构设计，整体围绕长航时低空侦察任务需求展开气动布局规划。建模过程中首先以流线型水滴形机身作为基础载体，机身截面采用渐变椭圆设计，从机头侦察设备舱段的圆润轮廓逐步过渡到机尾动力舱的收敛造型，全程通过曲面放样、曲率连续校验保证机身外表面的气动顺滑度，最大限度降低飞行过程中的压差阻力。机翼采用大展弦比上单翼布局，建模时通过翼型曲线放样生成主翼结构，翼尖设置上翘小翼以削弱翼尖涡流诱导阻力，机翼表面预留设备检修口盖的凹陷造型，同时通过加强筋线条刻画机翼内部承力结构的对应外部轮廓，兼顾气动效率与结构强度的可视化表达。尾翼部分采用双尾撑连接的倒置U型尾布局，两根平行尾撑从机翼后缘位置向后延伸，末端连接高置水平尾翼与双垂尾，这种布局既避开了机头螺旋桨的滑流干扰，也为机身尾部的动力装置、任务设备留出充足安装空间，建模时对尾撑与机翼、尾翼的连接位置做了圆角过渡处理，避免应力集中的结构问题。动力系统布置于机头位置，采用两叶拉力螺旋桨设计，建模时还原了桨叶的翼型扭转角度，桨毂与机头整流罩做一体化曲面衔接，保证动力段的气动完整性。机身侧面通过分模线、舱盖刻线区分出航电舱、电池舱、任务载荷舱的功能分区，所有细节造型均贴合实际小型固定翼无人机的生产工艺逻辑，没有冗余的装饰性结构。渲染阶段采用哑光灰色航空复合材料材质，通过环境光遮蔽效果突出机身各部件的结构层次，背景使用纯白渐变环境突出模型主体，整体渲染效果清晰展现了该无人机的布局特征与结构细节，可作为小型长航时无人机方案论证、气动布局教学的可视化参考模型，其结构设计逻辑也可衍生用于民用测绘、电力巡检类无人机的方案迭代。
