EC135双涡轮直升机旋翼头结构设计

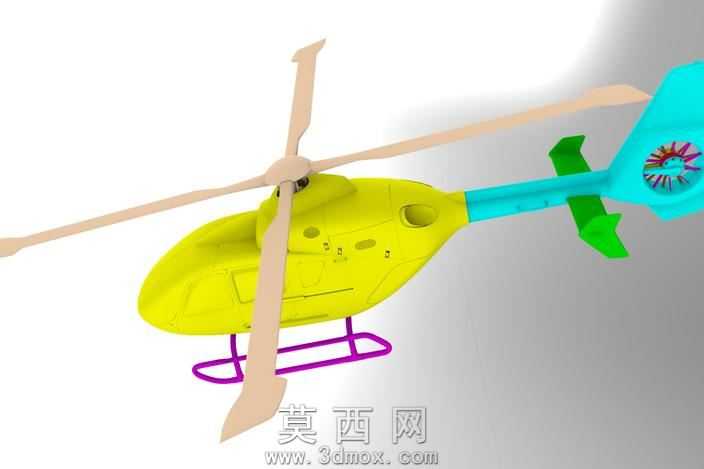

本作品为EC135双涡轮直升机的三维建模设计成果，建模阶段围绕真实直升机的气动外形与结构比例展开，首先通过参考实体机型的轮廓参数绘制机身主体的三维草图，以放样、曲面填充等命令构建出流畅的流线型机身曲面，机身主体采用亮黄色哑光材质模拟民用直升机常用的涂装质感，曲面过渡处做了平滑圆角处理，避免出现生硬的棱角影响气动外观表现。尾梁部分采用亮青色半哑光塑料材质，与机身主体形成清晰的视觉区分，尾翼结构分为垂直安定面与水平安定面两部分，其中垂直尾翼使用亮绿色材质还原实机的尾翼标识设计，尾桨部分采用涵道式结构设计，涵道内部的尾桨叶片做了等距环形阵列，还原EC135特有的涵道尾桨结构特征。主旋翼部分采用四叶桨布局，桨叶使用浅木色哑光材质模拟复合材料桨叶的质感，桨叶根部与旋翼头的连接结构做了细节还原，清晰呈现出桨毂、铰链接头的装配关系，旋翼头部分的结构参考berp先进旋翼系统的设计特征，对桨叶的翼型扭转角度做了精准调整，保证旋翼旋转时的气动效率符合设计逻辑。起落架部分采用滑橇式结构，使用紫色亮面金属材质模拟高强度合金管材的质感，滑橇的弯曲弧度、与机身底部的连接支架都按照实机比例建模，支架与机身的连接点位做了加强筋结构的细节刻画，还原真实直升机起落架的受力结构设计。渲染阶段采用柔和的环境天光作为主光源，搭配侧方补光弱化模型阴影，突出机身曲面的光影过渡效果，背景采用浅灰色渐变背景，避免多余元素干扰模型主体的展示。整个建模过程严格遵循直升机的结构设计逻辑，从机身曲面到各部件的装配关系都做了合理还原，既保证了外观的辨识度，也清晰呈现出EC135直升机旋翼头、涵道尾桨、滑橇起落架等核心结构的设计特点，材质搭配上通过不同色彩与质感的区分，让各功能部件的视觉层次更加清晰，便于直观理解该机型的整体布局与结构组成。
