大展弦比固定翼概念无人机三维建模设计

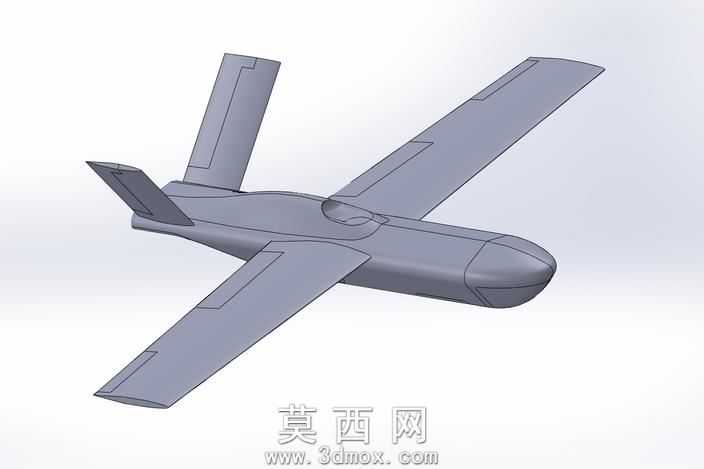

本作品为大展弦比固定翼概念无人机的三维建模成果，整体建模过程遵循航空飞行器正向设计逻辑，首先完成总体气动构型的草绘搭建，以长航时侦察类无人机的气动需求为核心依据，确定了平直大展弦比上单翼、双垂尾尾翼、后置推进式动力舱的整体布局，在三维建模软件中先通过基准面搭建完成机身中轴线、机翼安装角、尾翼夹角的空间定位，确保各气动面的相对位置符合低速长航时飞行的气动要求。机身部分采用曲面建模方式完成，从机头的椭球形整流罩开始，通过多组截面样条曲线放样生成流畅的机身曲面，逐步过渡到中段的设备舱段、尾段的动力安装段，全程对曲面的曲率连续性进行校验，避免出现曲面褶皱、曲率突变的问题，保证机身外形的气动顺滑性，同时预留了机载设备舱、动力系统安装位的内部空间结构，还原概念设计阶段的机身内部布局规划。机翼建模阶段，依据大展弦比机翼的翼型参数，先绘制选定的低速高升阻比翼型截面，通过拉伸结合翼尖扭转、上反角的参数调整生成主机翼实体，同时在机翼表面刻画了副翼、襟翼的分区结构线，还原操纵面的设计布局；尾翼部分包含垂直尾翼与水平尾翼，双垂尾采用外倾安装设计，在建模时精准设定垂尾的外倾角度与安装位置，保证航向稳定性的设计需求，尾翼与机身的衔接处做了曲面过渡处理，避免出现生硬的拼接棱角。材质渲染阶段，整机主体采用哑光浅灰色航空复合材料材质，调整材质的粗糙度、反光度参数还原真实无人机蒙皮的质感，对机头整流罩部分略微提升材质光泽度，模拟透波复合材料的外观特性，渲染时采用柔和的均匀布光，清晰展现机身曲面的光影过渡与各部件的结构轮廓，完整呈现这款概念无人机的整体构型设计特点，建模过程中对各部件的装配关系做了对应约束，可直观展示整机的结构组成与布局逻辑。
