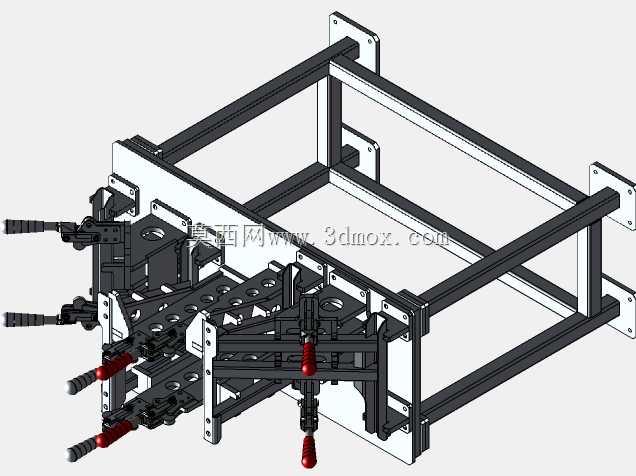

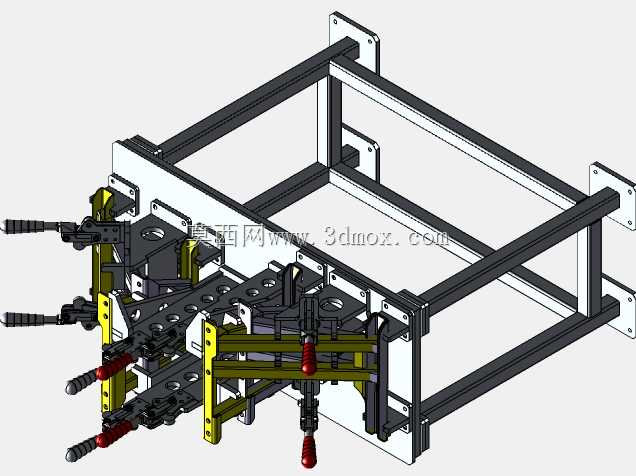

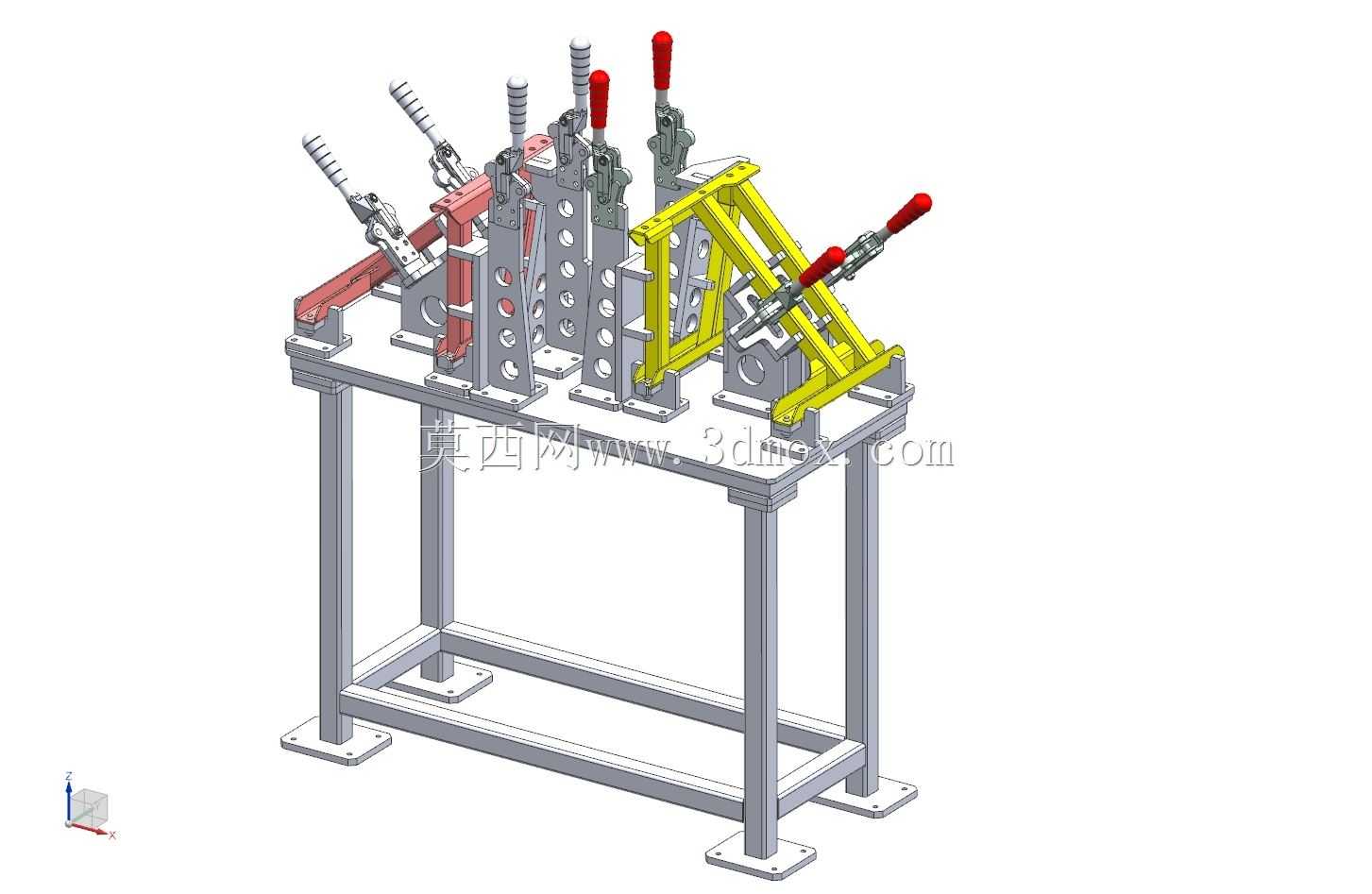

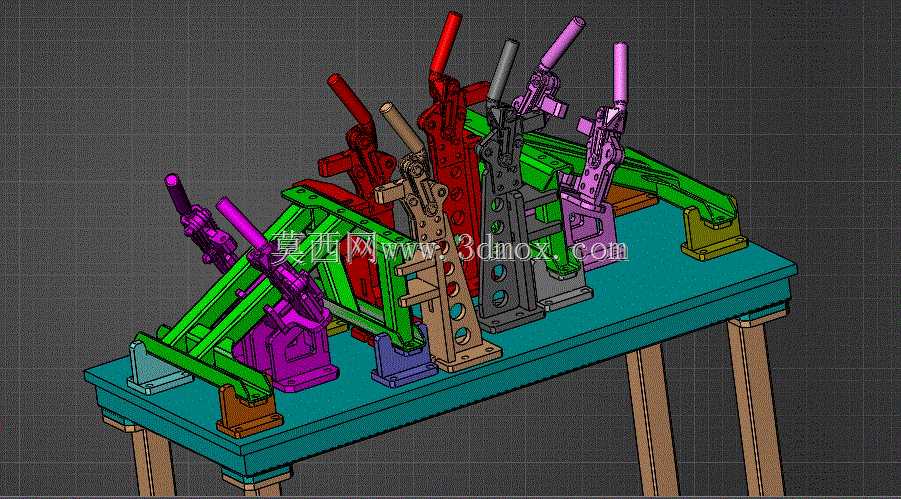

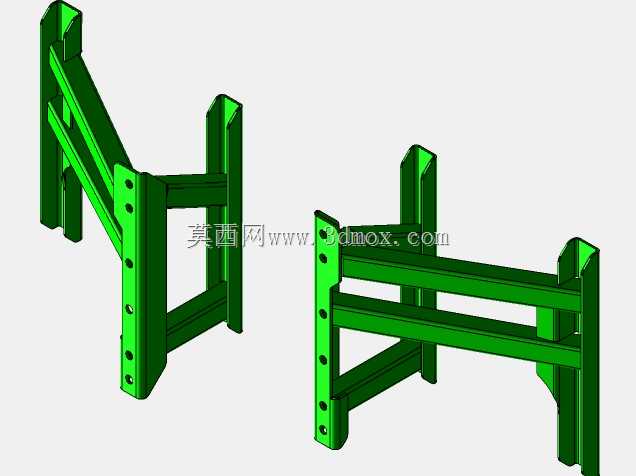

梅赛德斯奔驰车用焊接定位夹具结构

　　该夹具属于汽车白车身焊装线上的定位压紧类工装，主要服务于梅赛德斯奔驰相关车型零部件在焊接工序中的快速定位与姿态保持。现场使用时，工件先放置于下型面或支撑块上，依靠夹具本体上的定位孔、折弯边和限位轮廓完成初定位，随后焊钳可在避让空间内对搭接边、螺母或凸焊区域进行作业。夹具并非承受主焊装力的大型基座，而是贴近焊点、直接约束薄板件空间位置的功能件，因此其刚性、重复定位精度和操作便利性直接影响焊接尺寸稳定性。

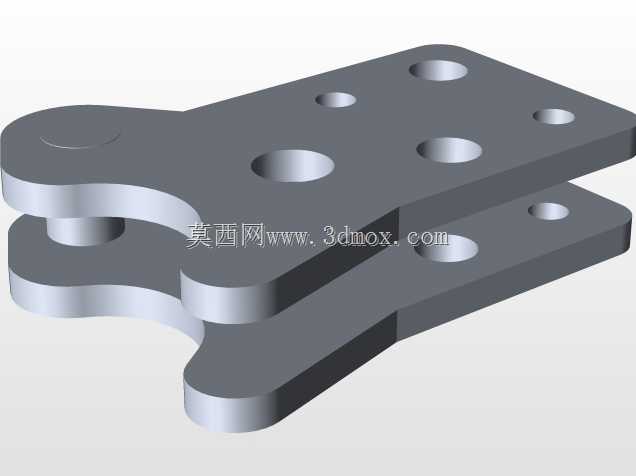

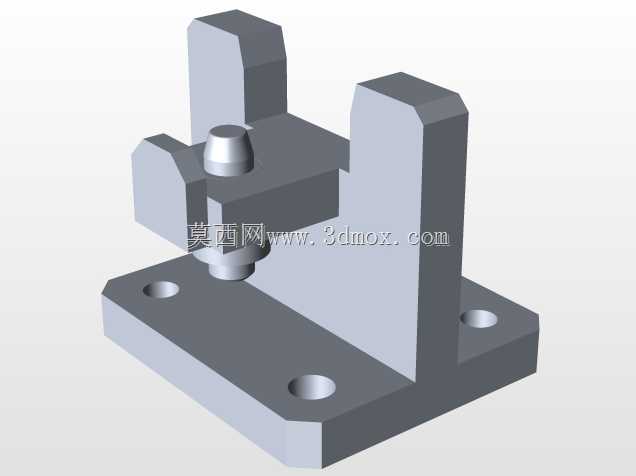

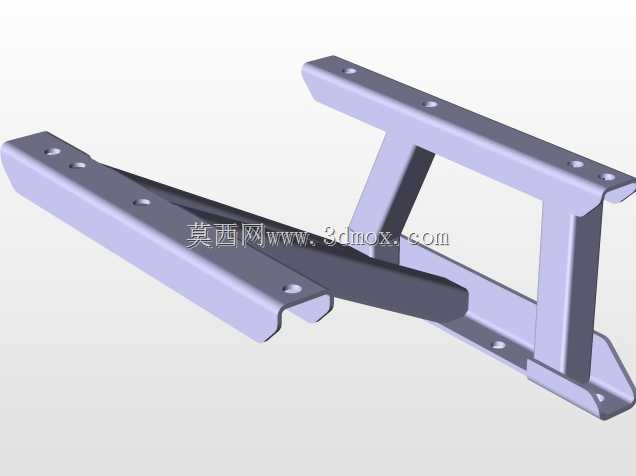

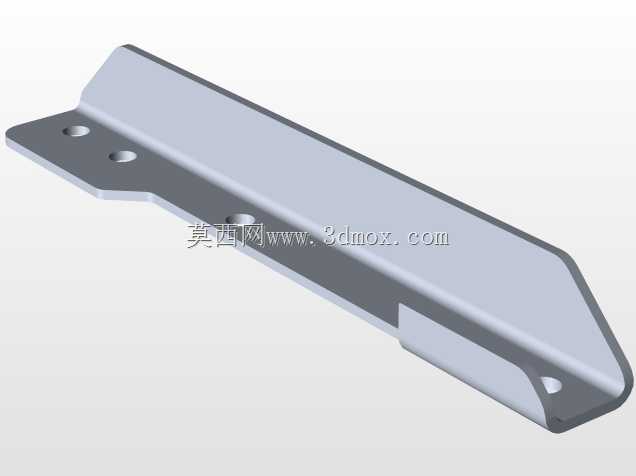

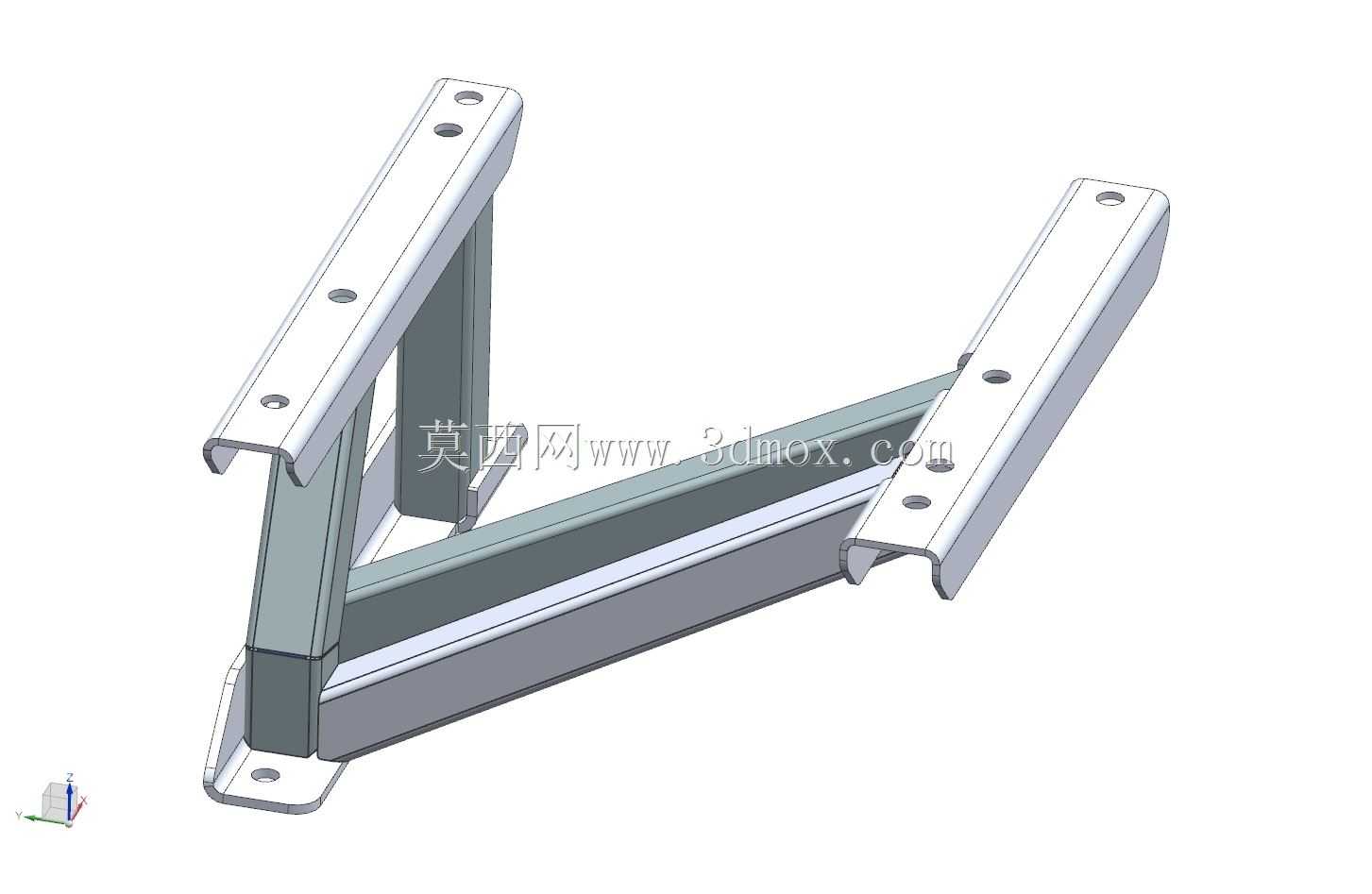

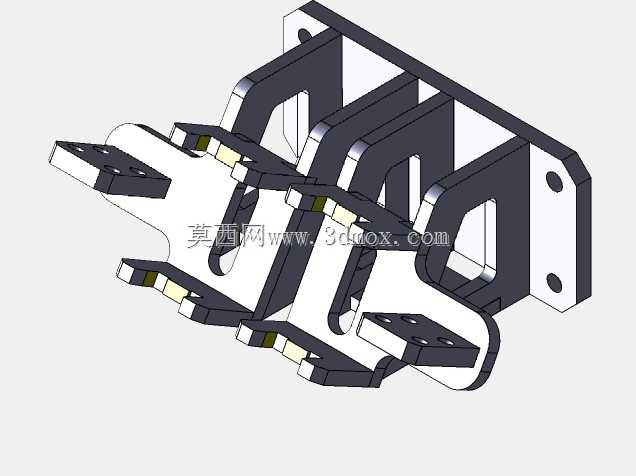

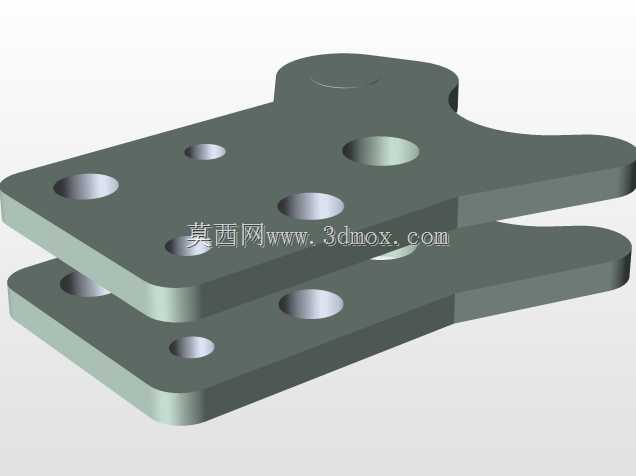

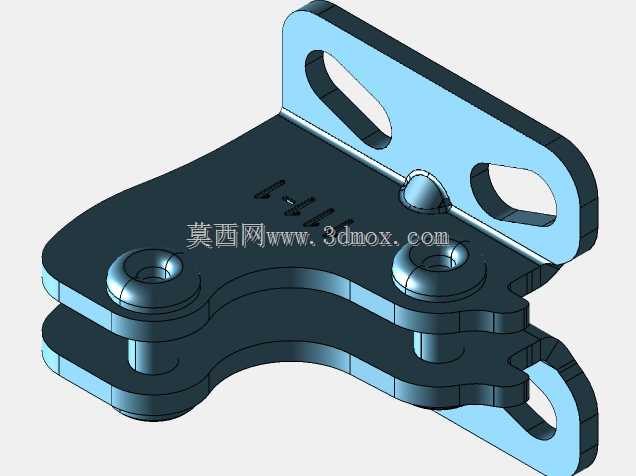

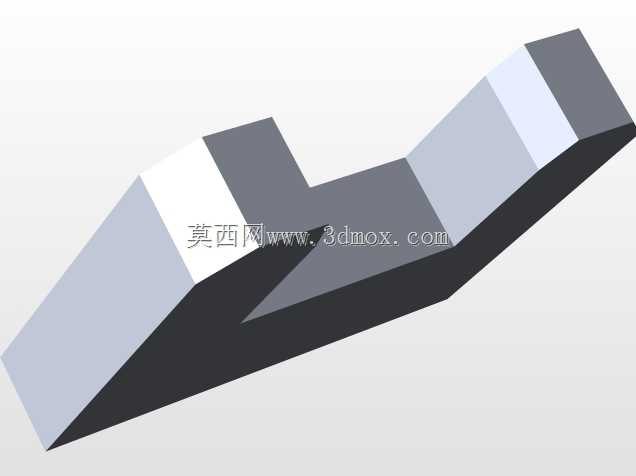

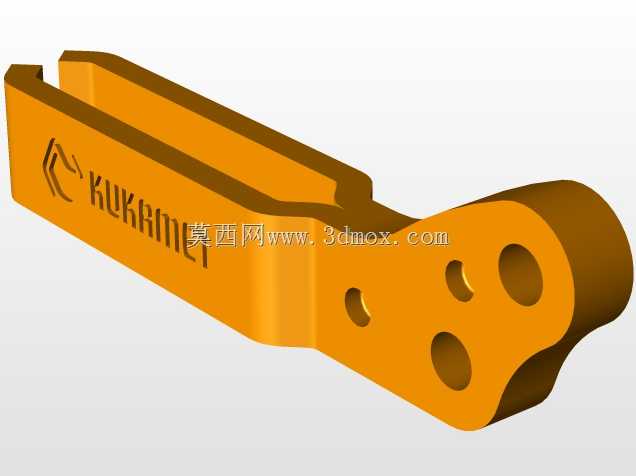

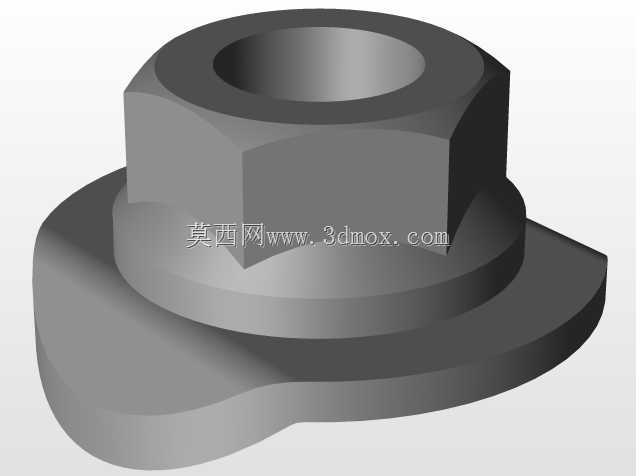

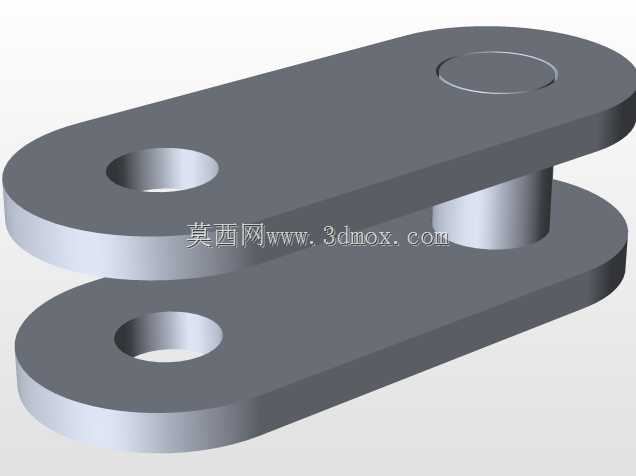

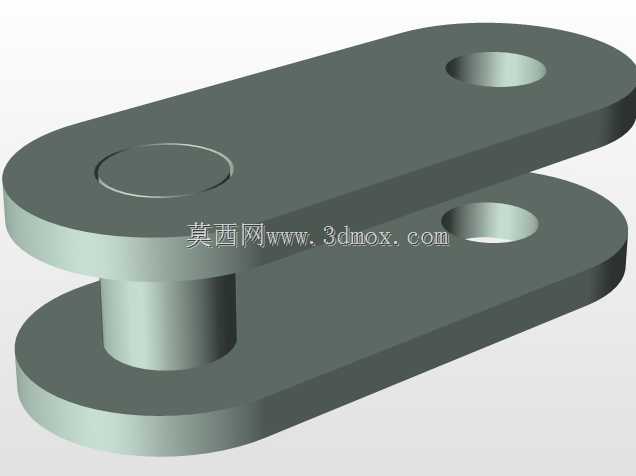

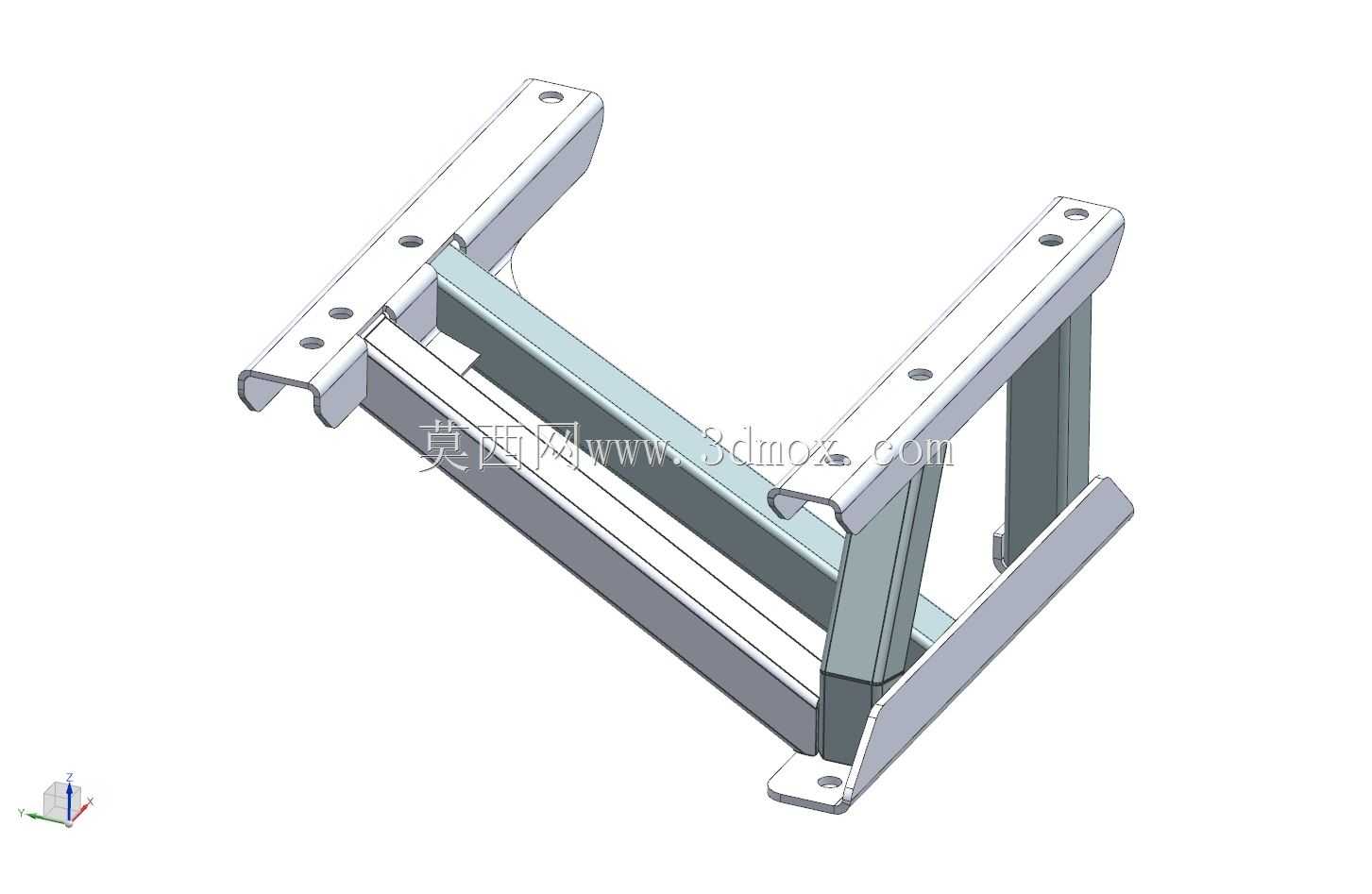

　　从结构上看，零件采用多层板式叠加与局部折弯组合，整体轮廓低矮紧凑，适合在夹具底板、转台或变位机周边有限空间内布置。上部立板开设长圆形槽孔，这类槽孔在实际工装中常用于安装位置微调，可补偿底板加工误差、工件批次差异以及焊后热变形带来的位置偏移。下部主体带有两个明显的沉台或衬套安装位，可压入定位销、耐磨套或快速销组件，使工件在X、Y方向获得稳定约束；周边保留的开口与缺口则为焊钳进出、电极修磨、气路管线布置和人工取放件留出操作空间。

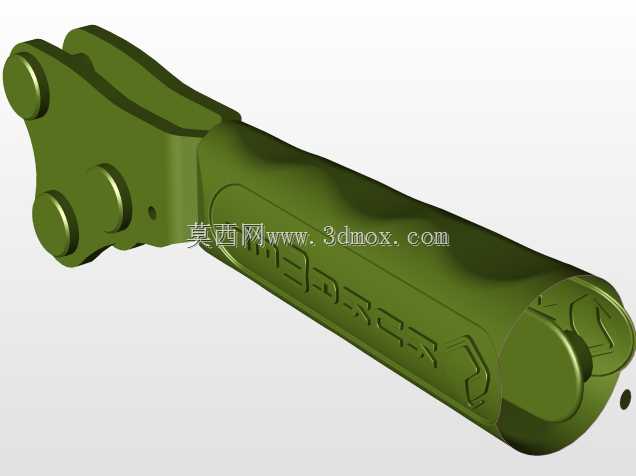

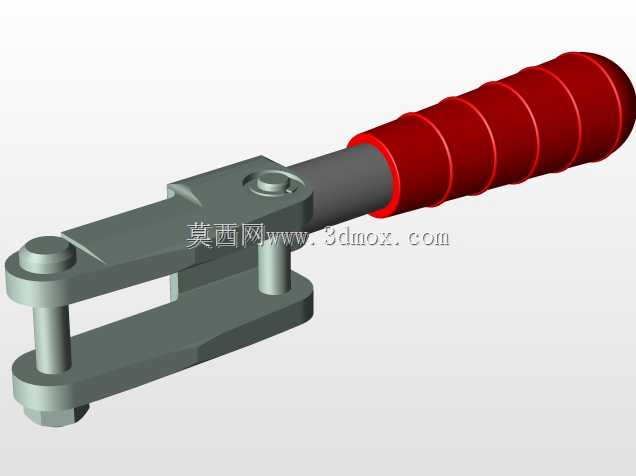

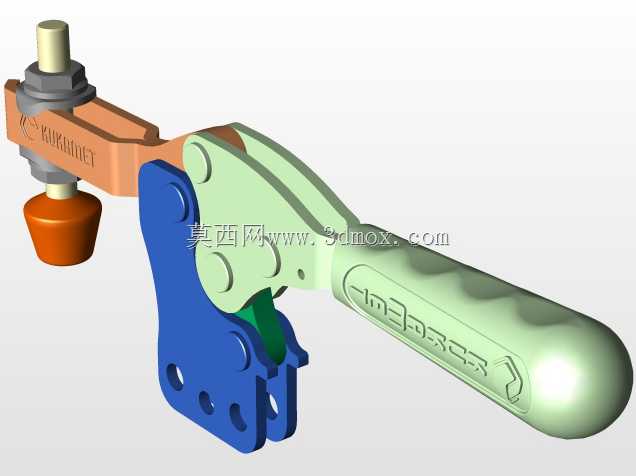

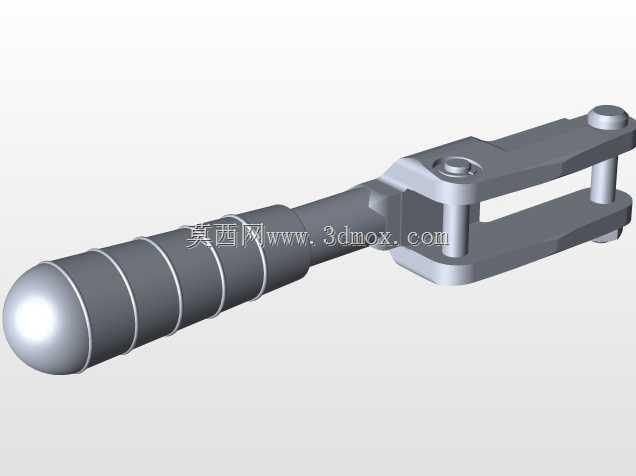

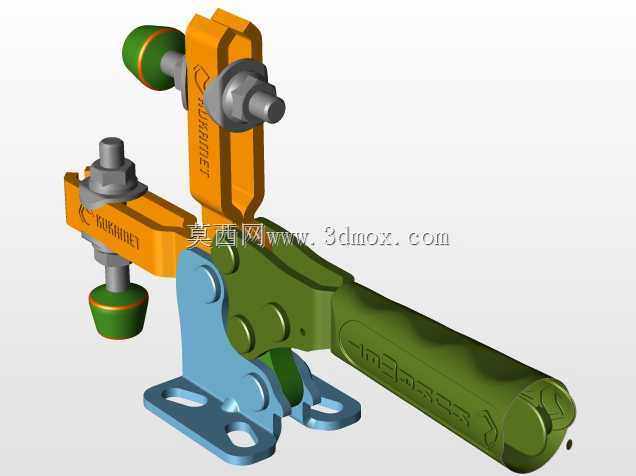

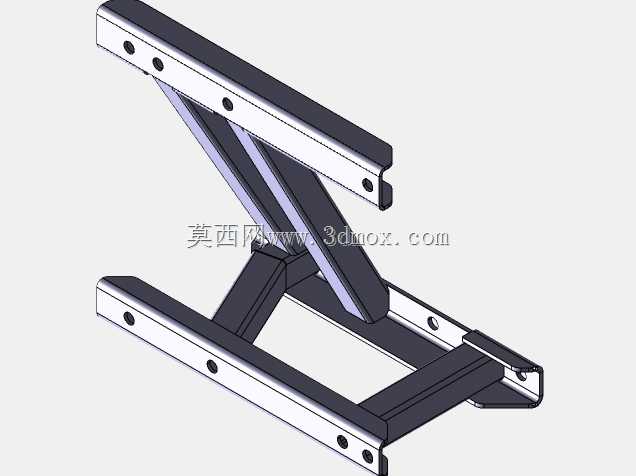

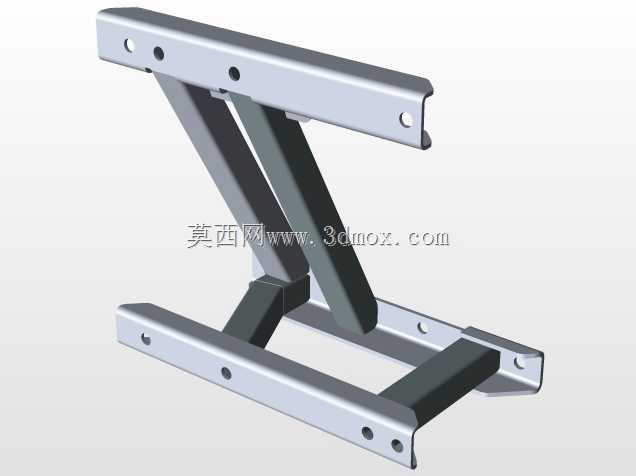

　　设计思路上，这类焊接夹具优先考虑“定位可靠、装夹迅速、维护方便”。薄板冲压件在焊接前容易回弹，若完全依赖平面压紧，往往会出现局部翘曲；因此本体上设置了多个凸台、压接面和避让腔，使压紧力能够作用在靠近焊点和刚性较好的区域。折弯立板与底板之间形成近似L形的承载截面，在控制重量的同时提高了抗侧弯刚度。对于需要频繁接触工件的部位，可通过增加淬火垫片、可换销套或调整垫片组来延长寿命；而对于非接触区域，则保留较大的镂空和减重槽，以降低材料成本并减少焊渣积存。

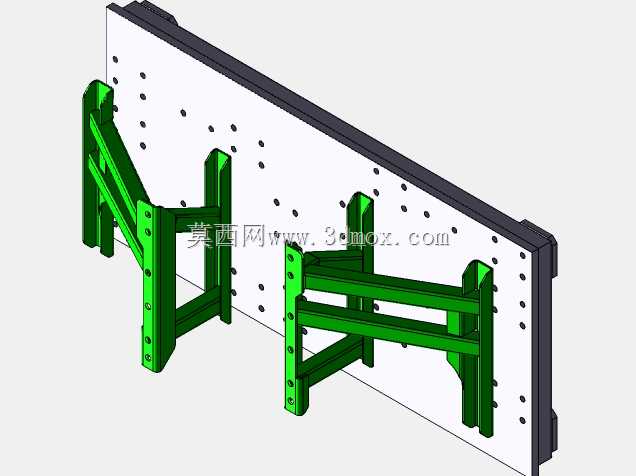

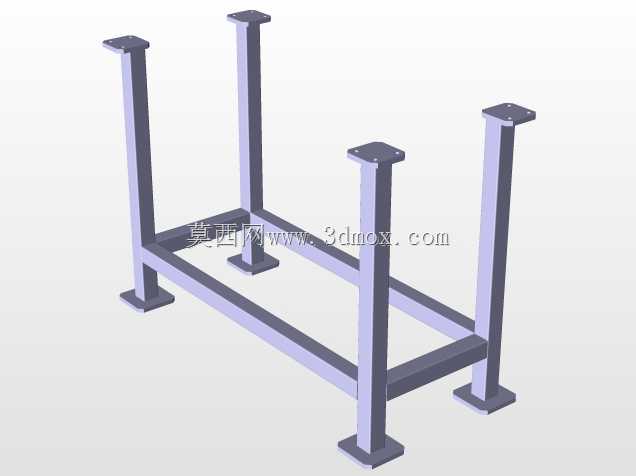

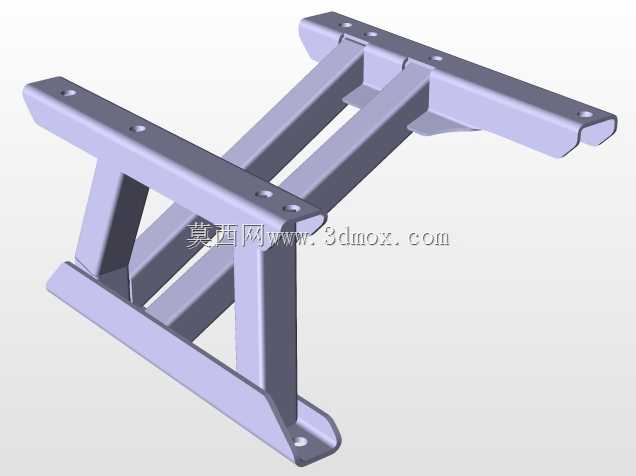

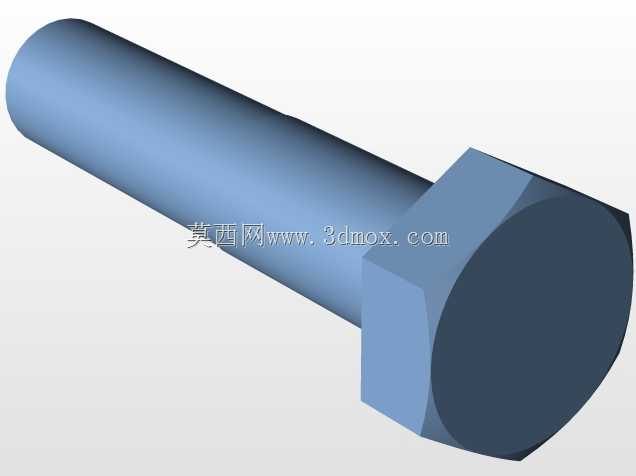

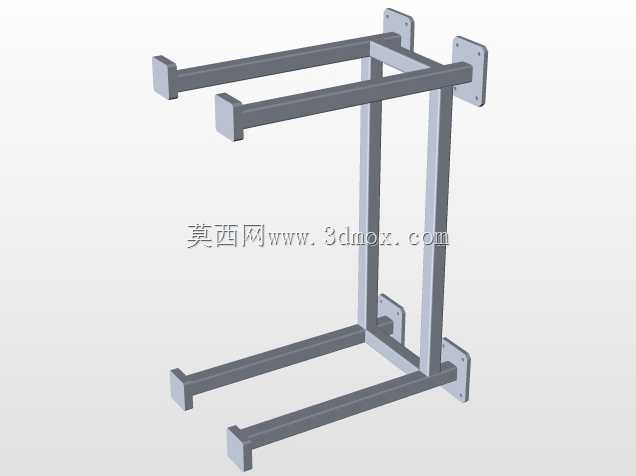

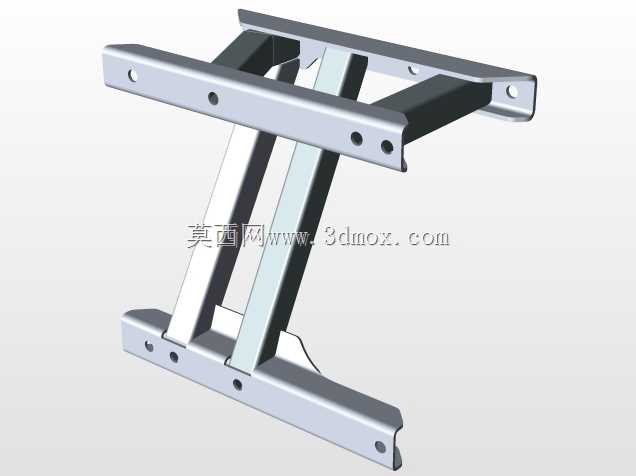

　　外形尺寸与安装边界需要结合焊装工位综合校核。该夹具底部具有平整安装面和连接孔，适合通过螺栓固定在标准槽板、T型槽平台或自制支座上；安装时不仅要关注本体所占投影面积，还要预留焊钳闭合轨迹、工件翻转空间以及操作人员手部操作距离。上部槽孔方向应尽量与需要补偿的误差方向一致，若同时存在X、Y双向调整需求，则应在底板或连接板上配合十字槽或腰形孔使用。两个定位凸台之间的距离决定了工件主定位基准，设计时应避免与工件自身弱刚性区域重合，必要时在附近增加辅助支撑，以减少焊接热输入造成的尺寸漂移。

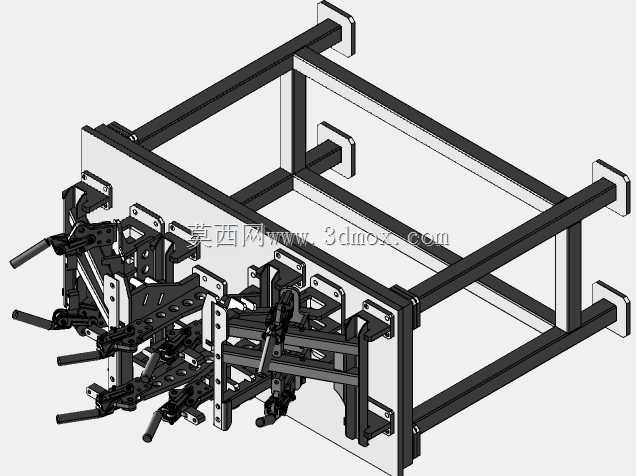

　　在实际工程应用中，这类夹具还需考虑焊渣飞溅、烟尘和频繁启停带来的环境影响。外露销孔应尽量设置倒角，便于工件导入；定位面不宜过多过大，否则会因焊渣粘附导致取放件卡滞。若用于自动化焊接单元，夹具边界还需与机器人焊钳、伺服抓手和安全光幕进行干涉检查，特别是在工件举升或旋转状态下，上部折弯板和侧面凸台可能进入机器人包络区。通过在三维环境中对夹具、工件、焊钳和输送料架进行运动仿真，可提前发现接近角不足、压紧点干涉和维护空间不够等问题。

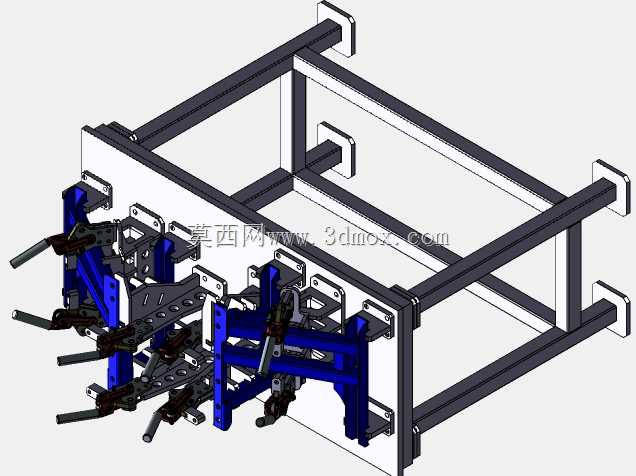

　　从建模角度看，该模型完整表达了折弯、开孔、沉台、加强轮廓和安装面等关键特征，能够用于工装方案评审、干涉检查和二维工程图生成。结构设计人员可在此基础上补充标准件、气缸、压臂或定位销，形成完整的焊装工位；工艺人员也可据此评估焊点可达性与装夹顺序。整体而言，这是一种面向汽车零部件焊接场景的紧凑型定位夹具结构，强调在狭小边界内实现稳定支撑、可调安装和长期重复使用。
