小型手动研磨工装结构设计方案

　　这套手动研磨工装的核心价值，在于把小尺寸平面、槽口或配合面的修配动作，从手持油石的不稳定状态，转化为有导向、有行程约束的可控往复运动。现场常见的问题不是没有研磨工具，而是操作者凭手感控制压力和轨迹，导致局部塌边、斜面或交叉纹路不一致。该结构通过基座定位块限定工件边界，再由带手柄的研磨执行件沿固定方向移动，使磨料在接触区内形成较均匀的切削路径。

　　从使用场景看，它更适合试制车间、量具修配区、小型夹具装配工位以及教学实验环境。对于单件、小批量零件的最终配合修正，这类装置比大型研磨设备更灵活；对于传感器外壳、小型导轨块、阀片、定位键等需要局部平面度或粗糙度改善的零件，也能提供稳定支撑。它不追求大去除量，而是强调在装配前对配合面进行微量修整，使接触斑点分布更合理，减少后续反复拆装刮研的时间。

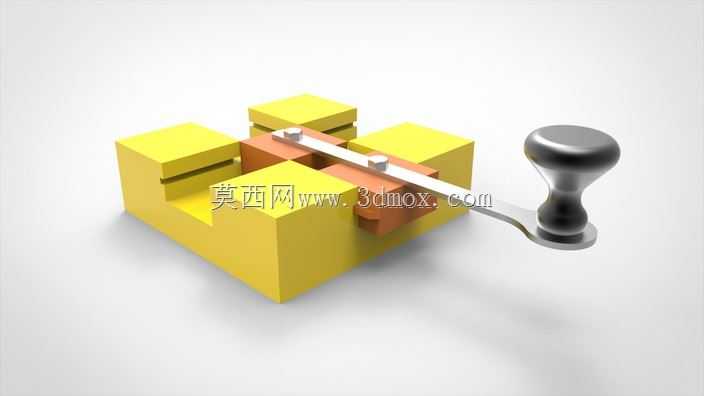

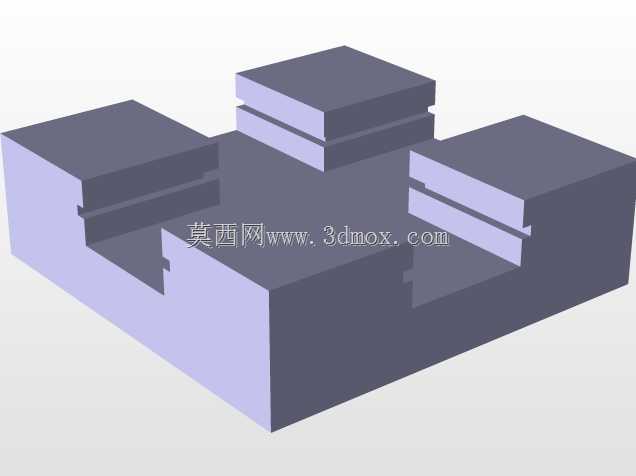

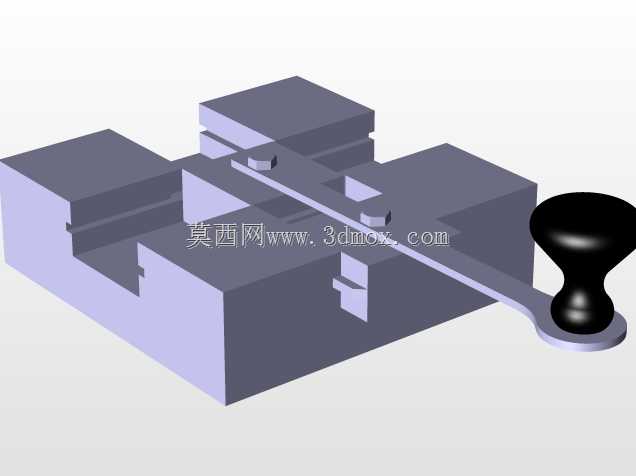

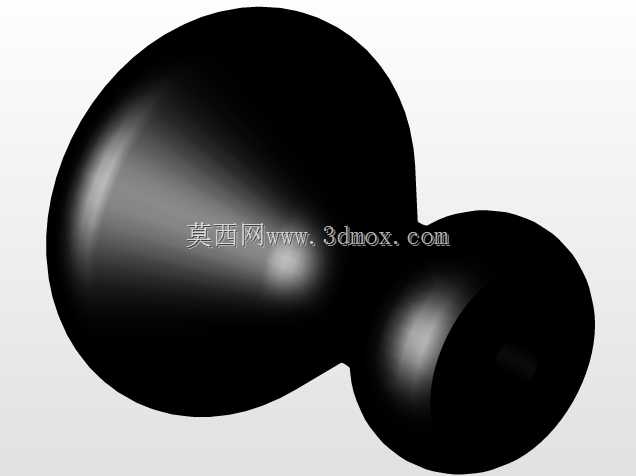

　　结构上，黄色块状部分承担定位与承载功能，中间橙色构件形成滑动或压紧界面，长手柄则将手腕的圆周摆动转化为研磨件的直线往复。手柄端部采用膨大造型，目的是提升握持稳定性，使操作者在推拉过程中更容易保持施力方向。基座上的多个凸台并非单纯装饰，它们共同围出工件安装区域，可限制侧向窜动；若配合不同厚度垫片，还能适应一定范围内的高度差。滑动连接处保留了必要间隙，避免研磨液或微粉进入后出现卡滞，但间隙又不能过大，否则会让研磨轨迹产生偏摆，影响表面纹路一致性。

　　设计思路上，优先保证的是运动方向明确、装拆方便、清洁维护简单。研磨工况必然伴随磨粒、油污和金属屑，因此外露面尽量采用平直几何，减少深槽和死角。定位块之间形成开放空间，工件放入后可快速观察接触状态；研磨完成后，也便于用布或毛刷清理基座表面。手柄与研磨座之间的连接应具备可靠防松能力，因为往复运动中若出现微小转动，会改变磨头与工件的接触角度，直接造成面形偏差。

　　尺寸边界方面，这类工装通常布置在工位台面上，占地长度主要由手柄拉开后的极限位置决定。基座本体需要留出工件夹持区、滑动导向区以及手部操作空间，不能只按静止轮廓估算。安装时应确认台面有足够的前后余量，尤其手柄向后拉至终点时，不能与相邻工位的量具、料盒或台虎钳发生干涉。基座底部若采用压板固定，应在四角布置压紧点，使受力对称；若直接放置使用，则需保证底面平整，避免单边悬空导致研磨压力倾斜。

　　功能特性上，该装置的优势体现在三个方面。其一，运动轨迹受结构约束，操作者只需控制往复速度和下压力，不必反复修正走线；其二，工件定位边界清晰，适合对特定区域进行选择性研磨，避免伤及相邻已加工面；其三，整体结构简单，没有复杂动力源，维护点集中在滑动接触面和紧固件，适合在没有气源、电源的修配台上使用。对于需要建立稳定研磨手法的新操作者，这种约束式工装也能降低培训难度。

　　从结构设计角度看，建模时需要重点关注配合面的公差关系。定位块与工件之间宜保留轻微间隙，方便取放，但间隙过大会使工件在研磨中移位；滑动副之间则要根据使用环境选择合适配合，若长期在湿磨条件下工作，应考虑材料防锈和耐磨性能。研磨执行件的底面平面度是关键指标，若自身底面存在中凸或中凹，运动轨迹再稳定也无法加工出合格表面。基座各定位面最好在一次装夹中完成精加工，以减少装配累积误差。

　　实际选型时，不能把它等同于高速磨削设备。它的材料去除能力有限，更适合作为精加工后的修配手段。若零件余量较大，应先通过铣削、平磨或其他方式去除大部分余量，再使用该工装进行表面一致性改善。研磨压力也不宜过大，过大的压力会使磨粒破碎、嵌入表面，甚至让薄壁工件产生弹性变形。合理的做法是保持均匀轻压，并通过多次往复检查接触斑点，逐步逼近目标配合状态。

　　在装配验证阶段，应先做空载往复检查，确认手柄在全行程内无卡滞、无异常摆动，再放入工件进行轻接触试研。试研后观察工件表面纹路，若纹路集中在一侧，说明定位面或滑动面存在平行度问题；若前后端去除量不一致，则可能与手柄施力方向或基座水平状态有关。通过这些现场反馈，可以反向修正三维模型中的导向长度、定位块高度以及手柄连接位置。

　　总体而言，这套研磨工装体现的是小而精的修配思路：用明确的机械约束替代不稳定手感，用简洁结构完成高频、低余量的平面修整任务。它在传感器、精密夹具、小型机械零部件的试制与修配环节中具有明确用途，尤其适合对局部接触状态有要求、但又不值得启动大型专用设备的场合。
