手套箱真空环境自动分离出口气闸舱

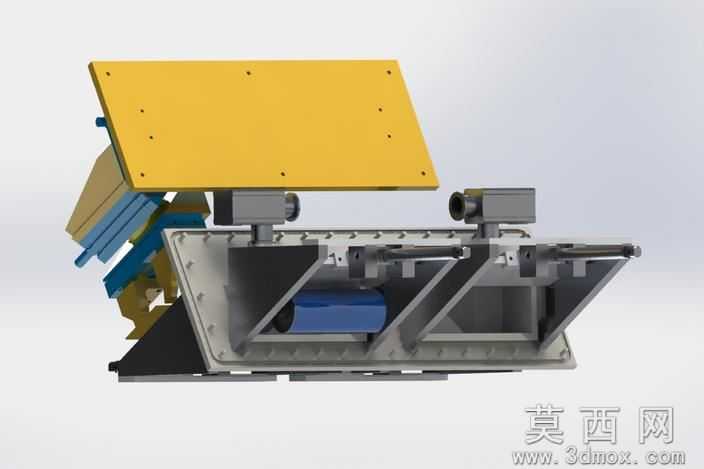

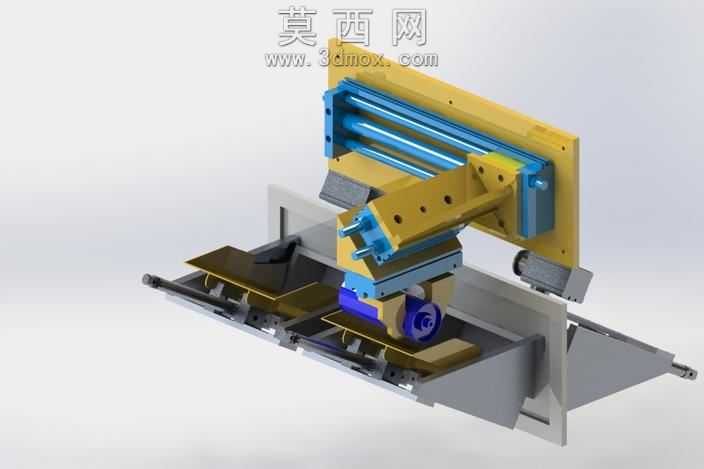

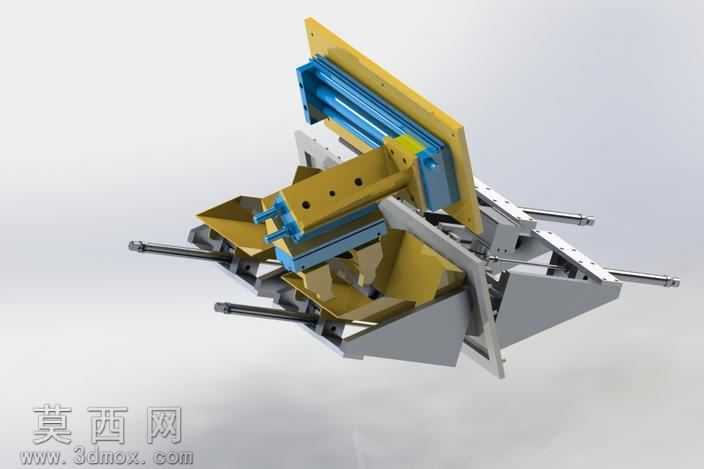

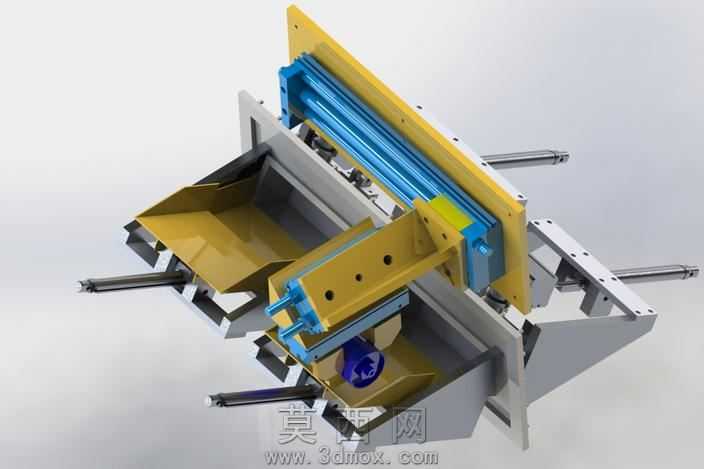

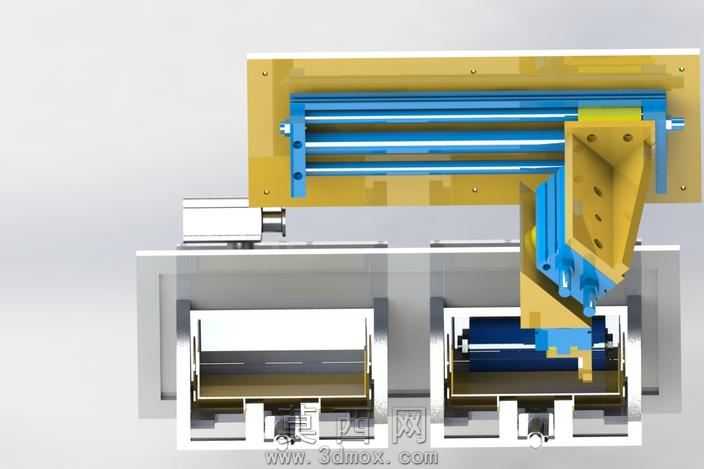

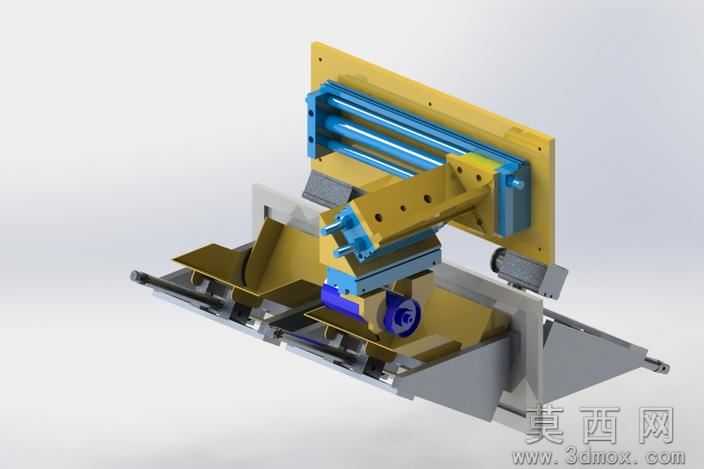

本模型为手套箱配套的全自动出口气闸舱三维设计作品，整体建模过程严格遵循工业机械设计的尺寸规范与装配逻辑，在三维建模软件中完成全参数化零件绘制与虚拟装配，所有部件的配合公差、运动行程均经过模拟校验，确保结构运动无干涉。模型渲染阶段采用工业级写实材质方案，金属机架部分赋予磨砂不锈钢材质，表面添加细微的拉丝纹理与使用磨损痕迹，提升真实感；气动驱动组件采用亮蓝色阳极氧化铝材质，与黄色的防护挡板、料斗结构形成清晰的视觉区分，便于快速识别不同功能模块；传动杆、密封件等部件分别赋予镀铬金属、黑色橡胶材质，还原真实工业设备的材质质感。结构设计上，该气闸舱作为手套箱与外界环境空气分离的核心前置组件，集成了直线气动驱动机构、双级密封闸板、物料过渡料斗三大核心模块，两侧延伸的传动杆用于对接外部驱动动力，中部的蓝色气缸组件提供闸板升降的驱动力，黄色的倾斜料斗用于待传递物料的暂存与导向，闸板闭合后可通过真空阀组实现舱内与外界的气压平衡，完成物料在真空环境与常压环境之间的安全传递，全程无需人工干预，属于手套箱全自动生产线的关键组成部分。设计思路围绕真空环境下的密封可靠性、物料传递的流畅性两大核心需求展开，整体框架采用加厚钢板焊接结构保证刚性，密封面采用高精度机加工平面确保真空密封性能，气动驱动的行程经过精准计算，既保证闸板完全闭合时的密封压紧力，又避免行程过大造成部件碰撞，料斗的倾斜角度经过物料滑落模拟优化，确保不同形态的物料均可顺利滑入舱内，同时整体结构采用模块化设计，便于后期的维护与部件更换，所有易损件均设计为快拆结构，降低设备运维成本。
