M900杜卡迪摩托车发动机活塞结构设计

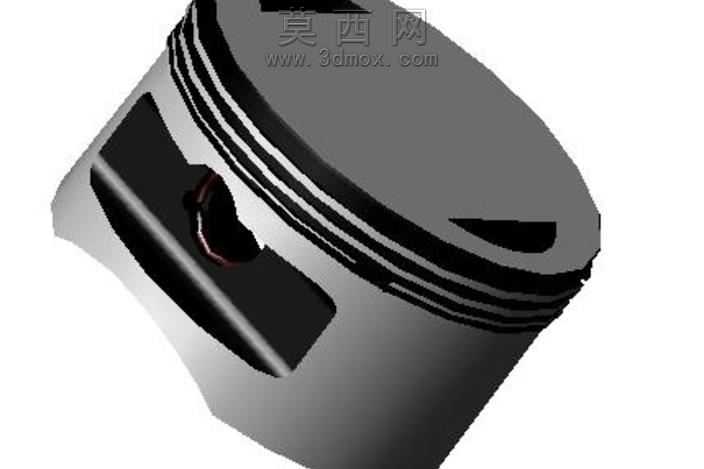

本作品为适配M900杜卡迪摩托车动力系统的活塞三维建模设计，建模阶段严格遵循内燃机活塞的工程设计规范，先通过二维草图绘制活塞的轴向轮廓线，精准标定活塞顶面的燃烧室凹陷造型、头部环槽的排布间距与深度尺寸，再通过回转特征生成活塞基体结构。针对活塞销座部位，采用对称拉伸切除的方式加工出销孔安装位，对销孔与活塞主体的衔接区域做圆角过渡处理，避免应力集中导致的结构失效。头部三道环槽的尺寸完全适配对应规格的气环与油环，槽壁的粗糙度通过建模阶段的曲面精度控制预留加工余量，裙部的型线采用微椭圆设计，模拟实际工作状态下热膨胀后的配合间隙，保证活塞在气缸内往复运动时的导向稳定性，减少敲缸与偏磨风险。材质渲染阶段，活塞主体赋予铝合金金属材质，调整金属粗糙度参数还原铸铝件的哑光质感，环槽部位做深色区分处理模拟积碳与环件配合的视觉效果，活塞销孔内部赋予深色金属材质凸显装配结构的层次感。设计过程中充分参考杜卡迪M900发动机的原厂动力参数，匹配对应的压缩比设定活塞顶面的凹陷容积，保证燃烧室的压缩效率符合原厂动力输出要求，同时对活塞的壁厚做轻量化优化，在保证结构强度满足高转速往复运动载荷的前提下，尽可能降低活塞整体质量，减少曲柄连杆机构的往复惯性力，提升发动机高转区间的响应速度。模型的结构细节完全还原量产活塞的工程特征，所有倒角、退刀槽、减重工艺位都按照实际加工工艺要求建模，可直接用于教学演示、结构拆解分析以及改装方案的模拟验证，能够直观展示四冲程发动机活塞的工作原理与结构设计逻辑，为内燃机相关的机械设计学习提供精准的三维参考样本。
