六角头螺栓配平垫圈螺纹结构三维设计

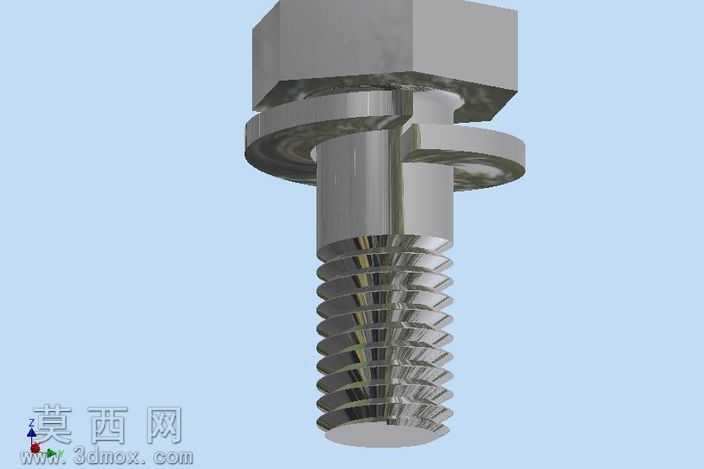

本作品为六角头螺栓搭配平垫圈的螺纹连接组件三维建模成果，建模过程严格遵循机械紧固件的通用设计规范，完整还原了零件的真实结构比例与装配关系。建模阶段首先从螺栓头部的六角棱柱结构入手，通过拉伸凸台命令生成标准对边宽度的六角基体，对头部与杆部衔接的过渡圆角做了精细化处理，避免应力集中的结构缺陷，同时还原了头部下端面的承压平面平整度特征。螺栓杆部分为光杆段与螺纹段两部分，光杆段与平垫圈内孔采用间隙配合的尺寸公差设计，保证垫圈可灵活转动调整位置；螺纹段采用真实螺纹建模方式，通过螺旋线扫描切除生成标准牙型轮廓，牙距、牙高、牙型角均符合普通公制螺纹的参数要求，螺纹收尾处的退刀结构也做了还原，保证螺纹连接的啮合完整性。配套的平垫圈建模重点还原了上下端面的平行度要求，内孔与外圆的同轴度公差在建模时通过基准轴约束实现，垫圈的厚度尺寸匹配螺栓规格对应的标准参数。材质渲染阶段，螺栓与垫圈均采用金属材质，通过调整金属粗糙度、反射率参数还原碳钢紧固件的哑光金属质感，螺纹表面做了细微的纹理处理，模拟机械加工后的表面状态，整体渲染采用柔和的环境光，清晰展现各部分的结构细节与装配层次。设计思路上以还原真实工业紧固件的装配状态为核心，各零件间保留合理的装配间隙，既可以单独拆分展示单个零件的结构特征，也可完整呈现组合使用时的配合关系，可用于机械设计教学、紧固件选型参考、装配模拟演示等场景，模型结构严谨，细节完整，符合机械行业的实际应用标准。
