喜利得22V电池货架壁挂固定支架

　　这款壁挂支架的核心使用场景，是作业现场的工具暂存与电池收纳。在维修车间、仓储拣选区、工地临时工具墙这类空间里，22V系列充电工具往往随用随放，电池如果直接堆放在工作台面，既容易被工件磕碰划伤外壳，也会因随手混放导致取用时长时间翻找。把支架固定在货架下方的矿石壁或者立式工装架侧壁后，电池可以直接竖向卡入槽位，充电工具归位时顺手把备用电池插在支架上，下次取用电钻、角磨机这类设备时就能直接拿到满电电池，减少作业中断的空档。

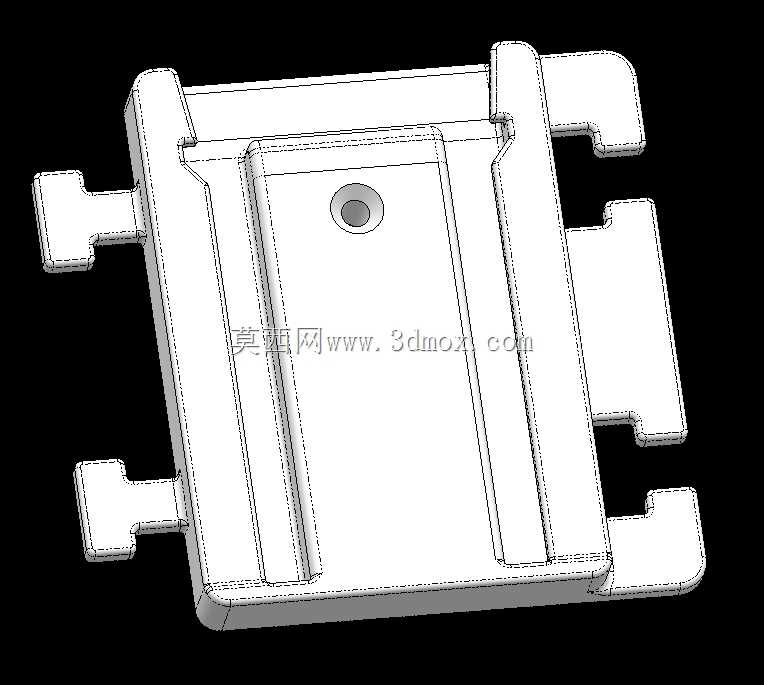

　　从实际用途来看，它并不是承重结构件，而是定位明确的工具收纳辅件。支架中部的承托凹槽完全贴合喜利得22V电池的外壳轮廓，电池插入后两侧的凸缘会卡在支架内侧的限位台阶上，不会因为现场振动或者轻微剐蹭直接滑落。左右伸出的四个带孔耳座是主要的安装受力位，孔位可以适配自攻螺丝、膨胀螺栓两种常见固定方式：固定在木质货架底板时直接用自攻螺丝锁紧，固定在混凝土墙面或者矿石壁时则先打入膨胀管，再穿入螺栓压紧。耳座向外延伸的长度特意留出了扳手操作空间，安装时不需要把支架整体紧贴墙面，就能顺利把螺栓拧到规定预紧力。

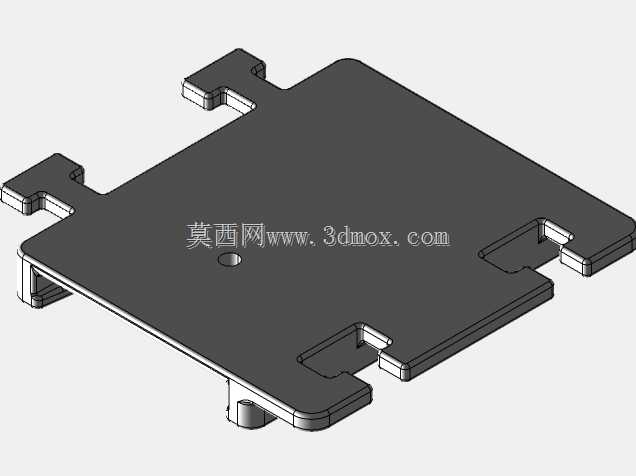

　　功能设计上优先考虑了取放效率与定位可靠性。承托槽底部预留的圆形沉孔有两个作用：一是电池插入时，底部的定位凸点可以落入孔内，避免电池在槽内前后窜动；二是作为排屑排液孔，现场如果有金属切屑、灰尘或者少量冷却液溅入槽内，可以直接从孔中漏出，不会堆积在槽底磨损电池外壳。承托槽两侧的立边做了等高处理，既能够限制电池左右晃动，又没有完全包裹电池侧面，操作人员手指可以直接捏住电池两侧的防滑纹拔出，不需要额外预留抠取的缺口。

　　结构设计思路完全围绕现场安装边界展开。支架整体采用薄板折弯成型的思路，主体承托面为整块平板，两侧折弯出加强立边，在不增加整体厚度的前提下提升了抗弯折能力，即使电池反复插拔，承托面也不会出现中部下凹的变形。四个安装耳座与主体为一体折弯结构，没有额外的焊接拼接部位，避免了长期使用后焊缝开裂的风险。耳座上的安装孔做了略微放大的间隙设计，固定时可以微调支架的水平位置，抵消墙面打孔时的少量孔位误差，不需要重新扩孔就能完成对齐。

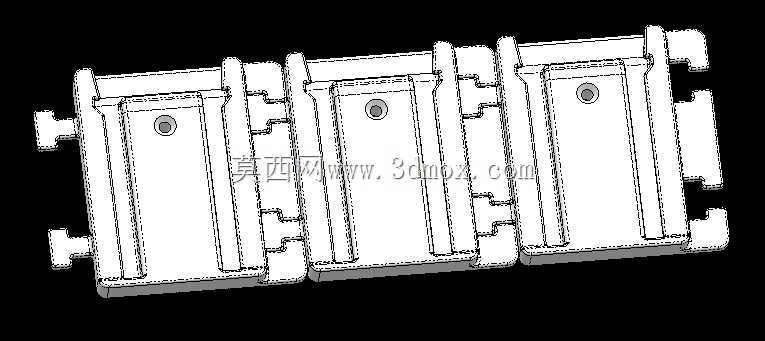

　　外形尺寸与安装边界方面，支架的整体宽度以22V电池的最大宽度为基准，两侧各留出少量间隙保证插拔顺畅，不会因为尺寸过紧导致电池卡滞。主体承托面的深度覆盖电池本体的主要受力段，电池插入后大部分重量由承托面承担，而不是仅靠边缘卡口受力。安装后支架向外伸出的距离较短，不会占用货架下方的过人通道，也不会和下方悬挂的其他工具发生干涉。上下方向的安装位置需要避开货架横梁的连接节点，保证四个耳座都能贴合在平整的安装面上，避免单点悬空导致螺栓受力不均。如果是多组支架并排安装，相邻支架之间留出一个电池宽度的操作间隙，就能同时收纳多块备用电池，形成整齐的工具电池存放区。
