精密注塑成型模具结构三维设计

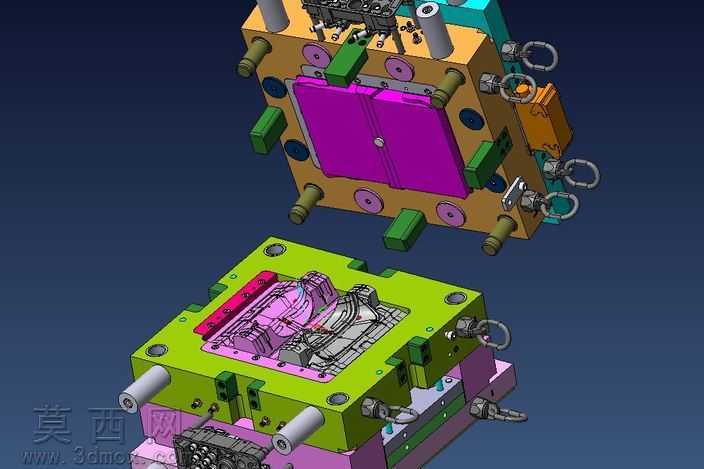

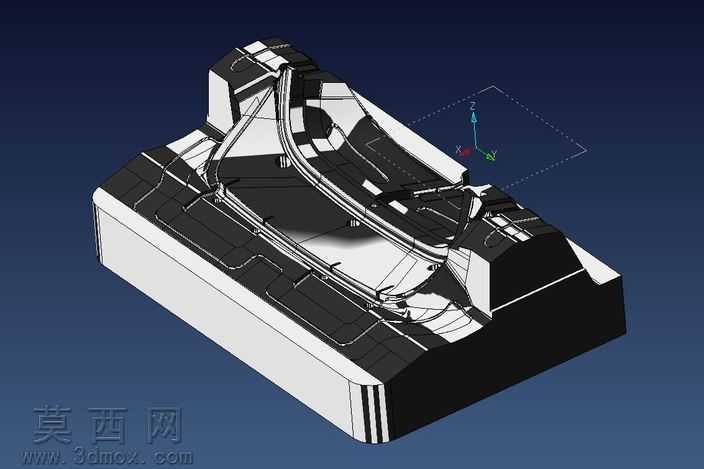

本作品为注塑成型工装的三维结构设计，建模过程中严格遵循注塑模具的设计规范，完整还原了两板模的开合模逻辑与各部件的装配关系。建模阶段从模架基础结构入手，依次完成定模侧、动模侧的各组件搭建：定模部分包含定模板、定模座板、定位圈、浇口套、定模型腔、导套、锁模块、吊环等结构，动模部分包含动模板、动模座板、支撑板、顶出机构、导柱、动模型芯、冷却水路接口、紧固件等组件，所有部件的装配间隙、配合公差均按照实际注塑生产的工艺要求进行参数设定，保证各运动部件在开合模过程中无干涉、卡滞问题。材质与渲染表现上，针对不同功能的模具部件赋予对应材质属性：模架主体采用模具钢的金属哑光材质，型腔型芯部分根据成型区域做差异化材质区分，顶杆、导柱导套等运动部件赋予光亮金属材质，冷却水管接头、吊环等标准件还原真实五金件的表面质感，密封件、紧固件等小部件也做了对应的材质表现，渲染时采用工业产品展示常用的布光方案，清晰呈现模具的分层结构与各部件的位置关系，直观展现模具的整体装配效果。设计思路上，围绕注塑成型的工艺需求，重点保证型腔的成型精度、冷却系统的排布合理性、顶出机构的受力均匀性，同时兼顾模具的装拆便利性与生产维护需求，完整呈现了注塑模具从定模进料、型腔填充、冷却定型到动模顶出制品的全流程结构逻辑，清晰展示了注塑成型工装的典型结构组成，可用于注塑模具结构认知、装配工艺参考以及相关成型工艺的教学演示使用，完整还原了工业注塑模具的真实结构特征与设计逻辑。
