液压衬套外壳单腔成型模具滑块结构

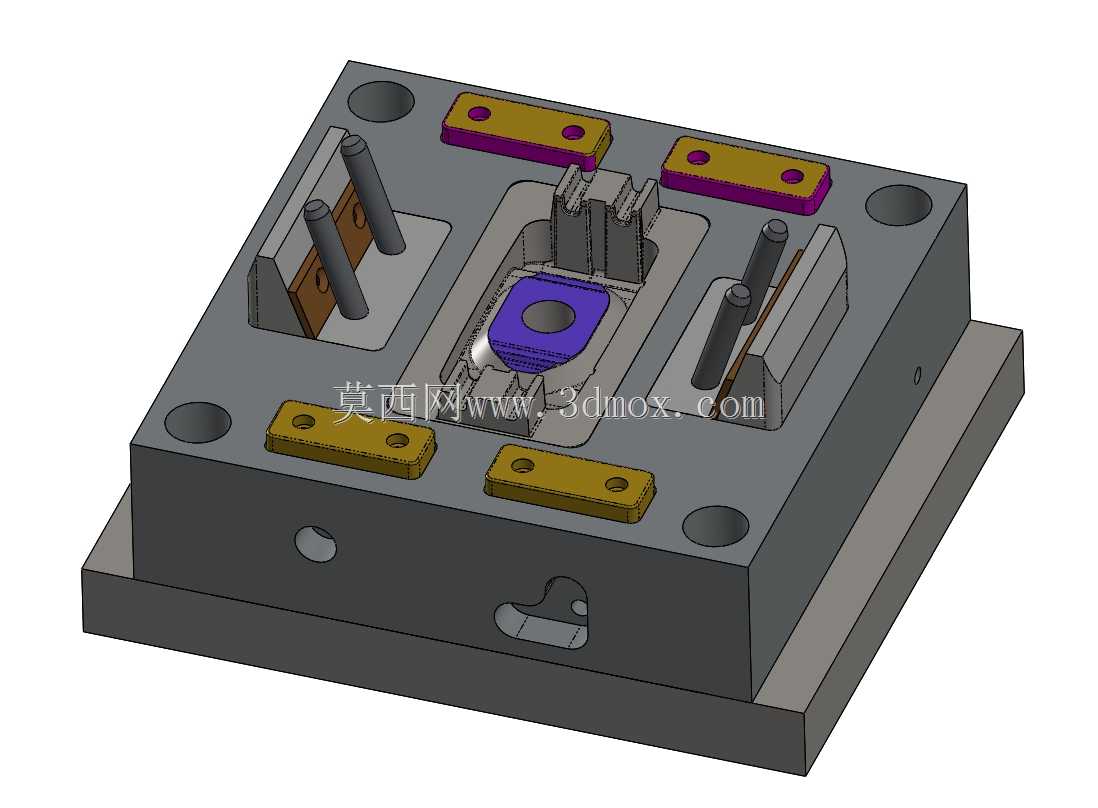

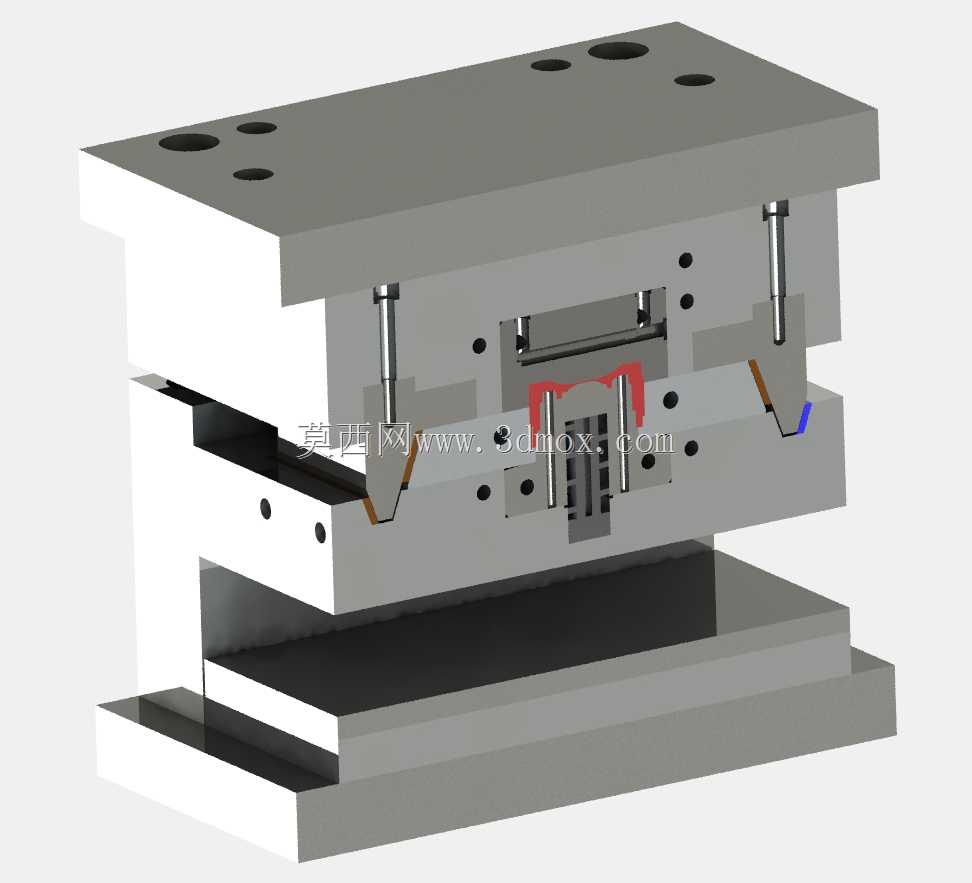

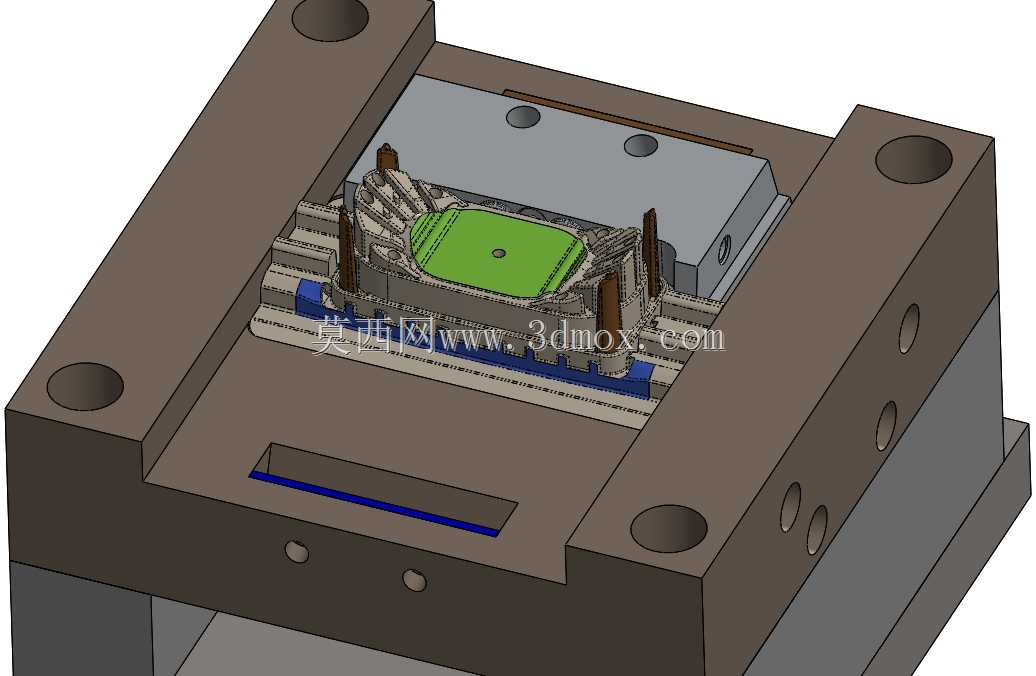

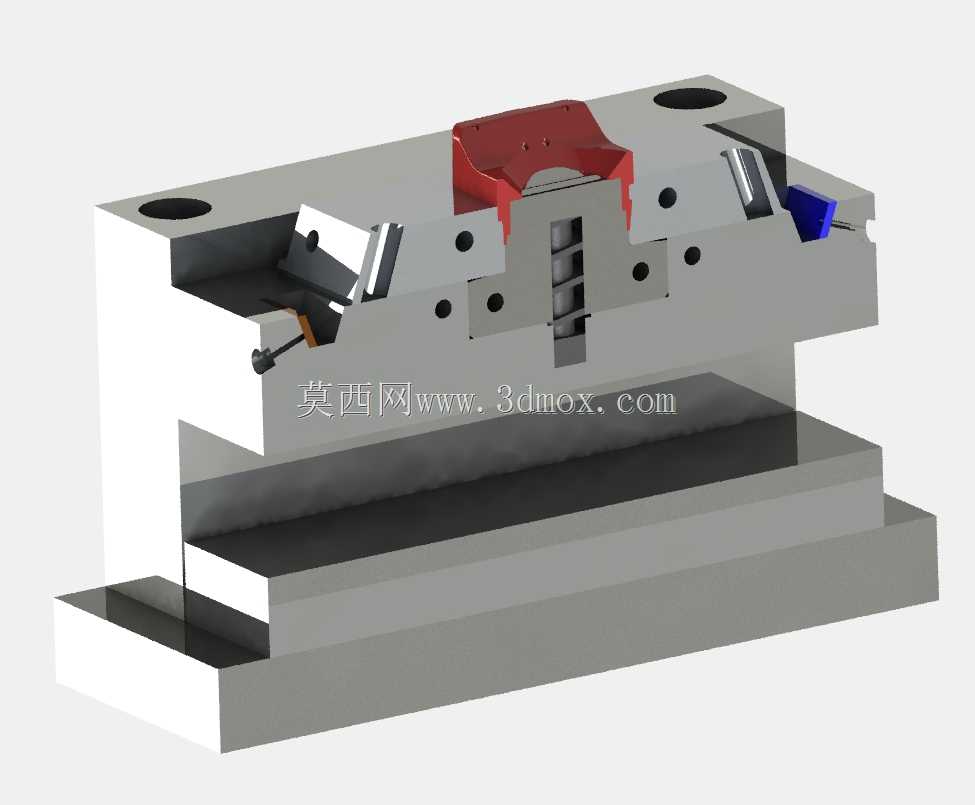

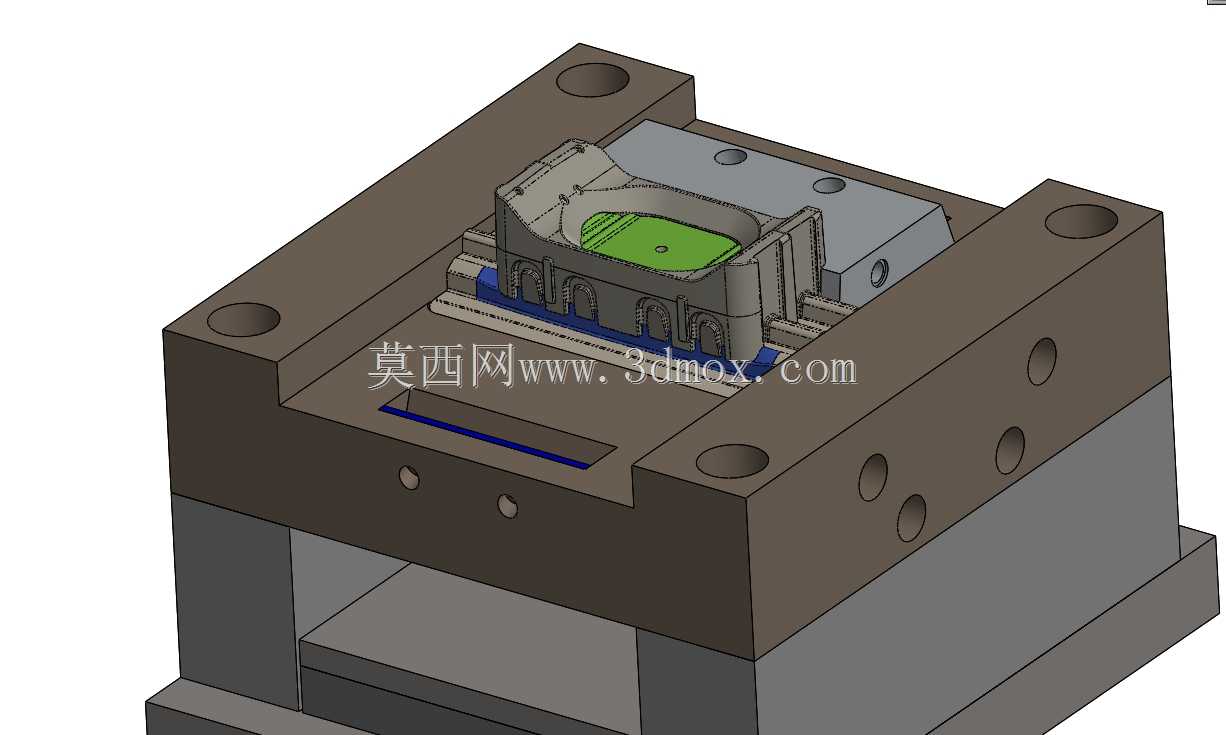

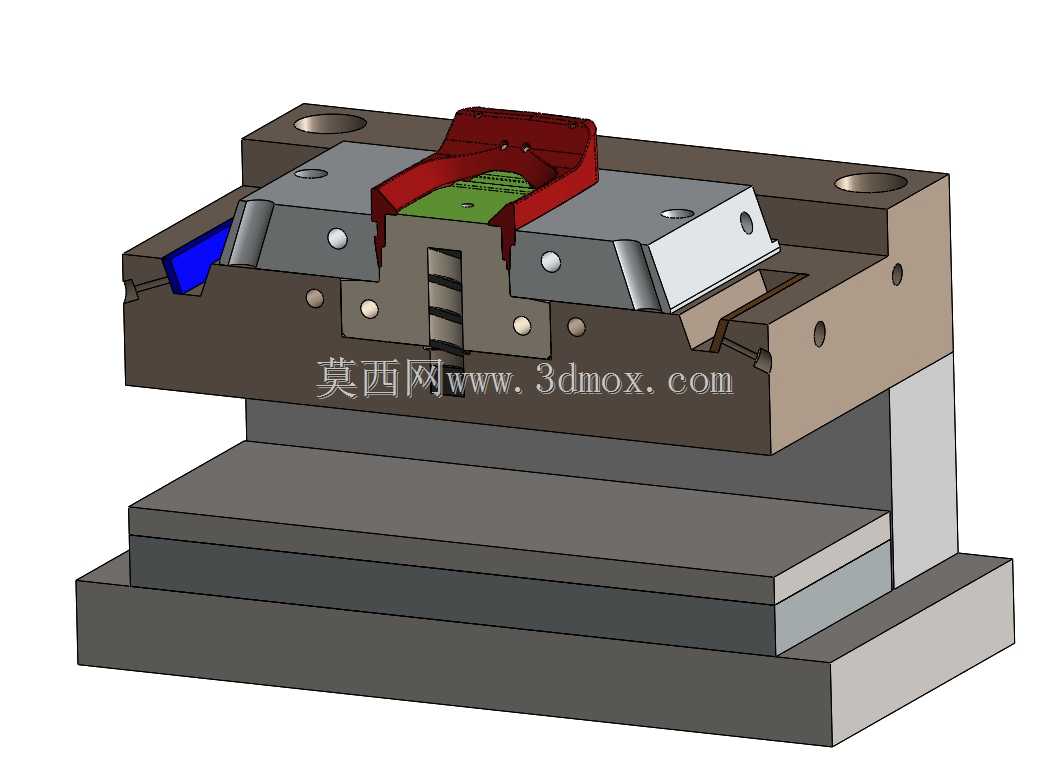

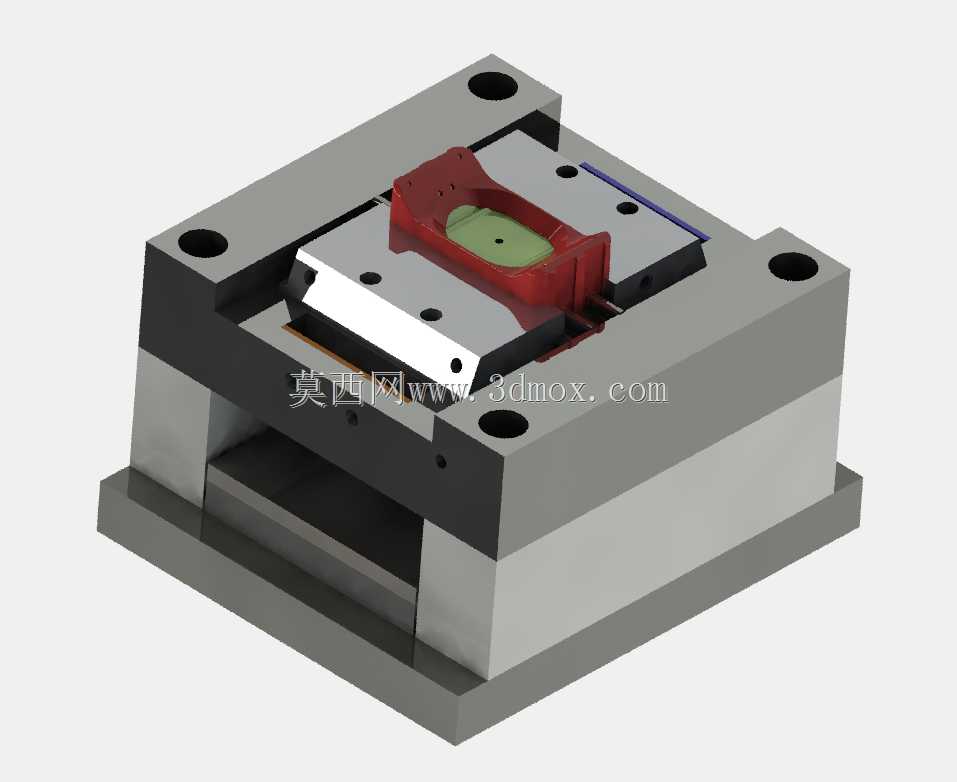

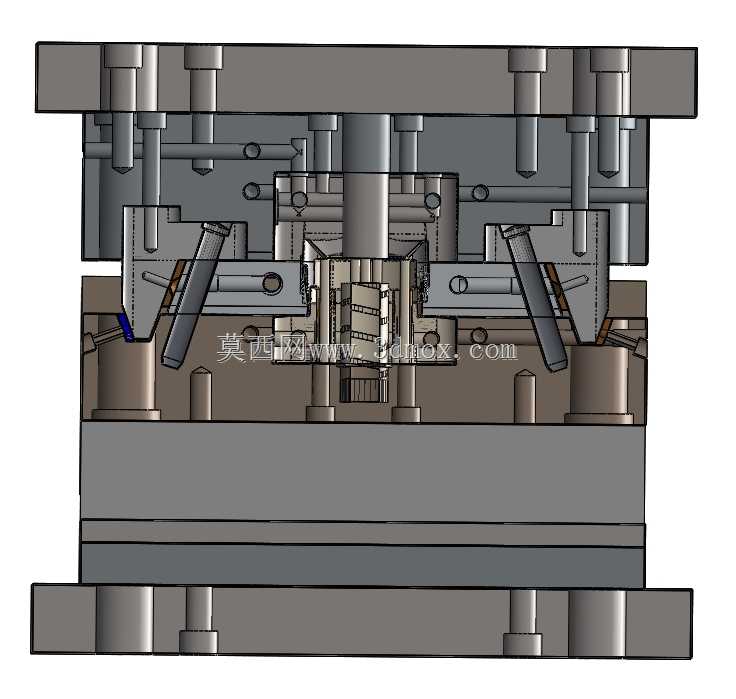

　　这套滑块结构是单腔液压衬套外壳注塑模具的核心抽芯执行部件，在实际量产场景中，主要适配立式注塑机的模架安装位，针对带侧向倒扣结构的液压衬套金属包胶外壳做侧向分型抽芯动作，避免开模时硬顶拉伤工件内壁的橡胶包覆层。从结构布局来看，滑块主体采用整体式滑块座加嵌入式成型镶块的组合设计，滑块座上预留的两个圆形通孔是斜导柱安装位，开模过程中斜导柱插入该孔位，依靠开模动力带动滑块沿底部压条的导向方向做水平侧向滑动，滑动行程刚好覆盖衬套外壳侧向倒扣的脱模距离，不会出现抽芯不足导致的工件粘定模问题。滑块上的红色成型镶块是直接接触胶料的成型部位，对应液压衬套外壳的侧向凹槽结构，镶块采用单独定位销固定在滑块座上，量产过程中如果该部位出现磨损或者胶料腐蚀，

　　可单独拆卸更换镶块，不需要整体报废滑块座，能有效降低模具维护成本。滑块侧面的蓝色部件是锁紧块的配合面，合模状态下注塑机锁模力传递到锁紧块上，将滑块牢牢抵靠在定模侧的贴合面上，承受注塑过程中胶料填充产生的侧向胀型力，避免滑块受反压后退导致工件出现飞边、尺寸超差问题。滑块底部的导向面做了0.02mm的间隙配合公差，表面做硬化处理，长期往复滑动不会出现拉毛、卡滞问题，导向压条通过内六角螺丝固定在动模板上，压条上预留了调整垫片的安装位，长期使用出现磨损间隙后可通过加塞铜片调整配合精度，不需要重新加工滑块或者压条。从安装边界来看，滑块整体的长宽尺寸适配2530标准模架的动模开框尺寸，安装时滑块的滑动方向与模架的开模方向垂直，

　　滑块的顶面与定模型芯的贴合面做了1度的斜度配合，合模时能自动导正定位，避免硬碰撞损坏成型面。滑块内部预留了冷却水道的安装空间，成型过程中冷却水通过滑块座内部的回路直接带走红色成型镶块的热量，保证该部位的胶料冷却速度与模腔其他部位一致，避免工件出现冷却不均导致的收缩变形、尺寸翘曲问题。在实际应用中，这类单腔模具的滑块结构不需要复杂的顺序控制动作，完全依靠斜导柱和锁紧块的机械配合完成抽芯和锁模动作，运行稳定性高，适合小批量定制类液压衬套外壳的生产场景，维护门槛低，普通模具钳工即可完成日常的拆装、保养和易损件更换工作。滑块上的多个小直径通孔是排气孔的引气通道，注塑填充时模腔内的空气可通过这些通道顺着滑块的配合间隙排出模外，避免工件填充末端出现困气、烧焦、缺胶等成型缺陷。
