齿轮箱帽深绘成型冲压模具结构设计

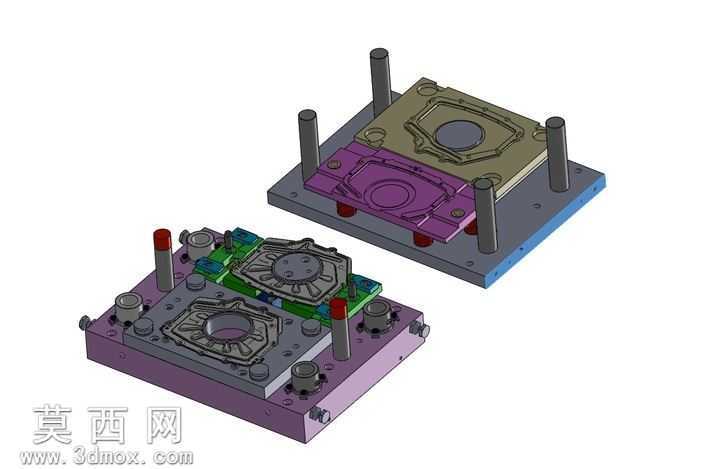

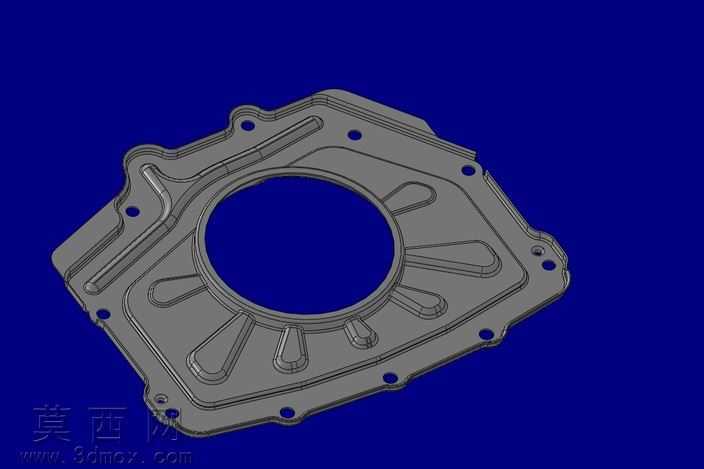

本套三维模型为齿轮箱帽深绘成型工序的冲压模具，整体采用上下模分体式结构设计，在三维建模过程中严格遵循冲压模具设计规范，先完成产品成型工艺的拆解分析，确定深绘工序的成型行程、压料力参数后，依次搭建模架基础结构。上下模座采用45号钢材质设定，建模时精准还原了导柱导套的配合间隙，四根圆柱形导柱分布于模座四角，保证合模过程中的运动同轴度，避免成型过程中出现错位偏移。上模部分设置了与齿轮箱帽外轮廓完全契合的凸模结构，凸模表面做了成型圆角的细节处理，避免深绘过程中出现应力集中导致的产品开裂，凸模周边设置了弹性压料装置，对应模型中红色标识的弹性元件，在成型初始阶段压紧坯料，防止坯料在拉伸过程中起皱。下模部分设置了与产品内轮廓匹配的凹模结构，凹模周边布置了定位销、紧固螺栓等标准件，还原了真实模具的装配逻辑，同时在下模侧边设置了侧冲与复位组件，满足成型过程中的侧向加工需求。渲染阶段采用金属材质区分不同模具部件，模座部分赋予灰蓝色钢材质感，成型凸凹模部分赋予淬硬钢的深灰金属质感，弹性元件采用红色聚氨酯材质表现，导柱导套部分做了抛光金属的高光处理，通过不同材质的区分清晰展现模具的分层结构。设计过程中重点考量了深绘工序的材料流动特性，在凹模入口处做了渐变圆角设计，同时预留了足够的成型避让空间，上下模合模后可精准完成齿轮箱帽的轮廓成型，模型完整还原了模具的开合状态，可清晰看到内部成型型腔的对应关系，所有零部件的装配关系符合实际生产中的模具装配逻辑，无结构干涉问题，可用于冲压工艺教学、模具结构参考以及同类产品的模具设计方案借鉴。
