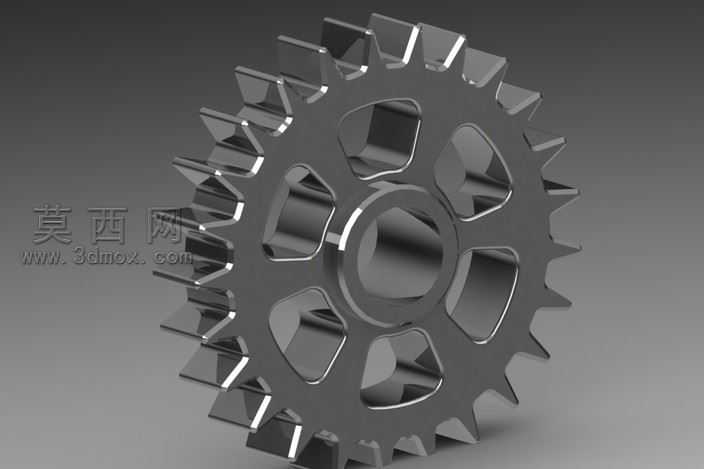

轻量化镂空直齿传动齿轮三维设计

本齿轮作品采用三维参数化建模思路完成整体设计，建模阶段先以渐开线齿廓方程为核心基准，精准绘制单个齿形的二维轮廓，通过圆周阵列命令生成全部轮齿结构，保证每一个轮齿的齿距、齿厚、齿高参数完全统一，满足齿轮啮合的传动精度要求。轮体部分采用轻量化镂空设计，在中心轮毂与外圈齿圈之间均匀布置六个异形镂空槽，在不降低轮体结构强度的前提下，大幅减少零件整体重量，降低传动过程中的转动惯量，提升传动响应速度。中心设置标准通孔用于适配传动轴，孔壁与轮毂之间做均匀过渡圆角处理，避免应力集中导致的零件开裂问题。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、金属度参数，还原金属零件的哑光金属质感，轮齿边缘做轻微倒角处理，既去除加工毛刺的视觉效果，也能在渲染时呈现出自然的高光轮廓，让整体模型的工业质感更加真实。结构设计上充分考虑实际加工的可行性，所有镂空槽的转角处均设置工艺圆角，避免直角结构在铣削加工时出现刀具干涉问题，轮齿的齿根部分也做了标准圆角过渡，符合机械设计中齿轮强度的规范要求。整体模型结构规整，参数严谨，既可以作为机械传动教学的演示模型，也能为同类型轻量化齿轮的设计提供参考思路，建模过程中所有特征均保留参数化关联，后续可根据实际传动需求调整模数、齿数、镂空槽尺寸等参数，快速生成适配不同工况的齿轮变体。
