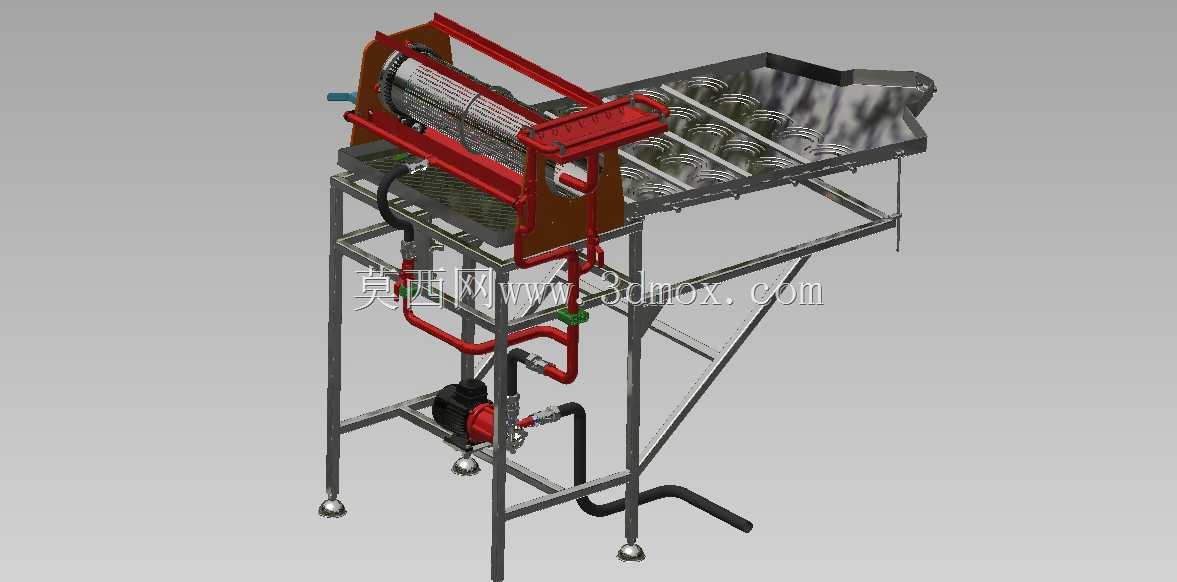

移动式砂金筛分洗选成套设备结构

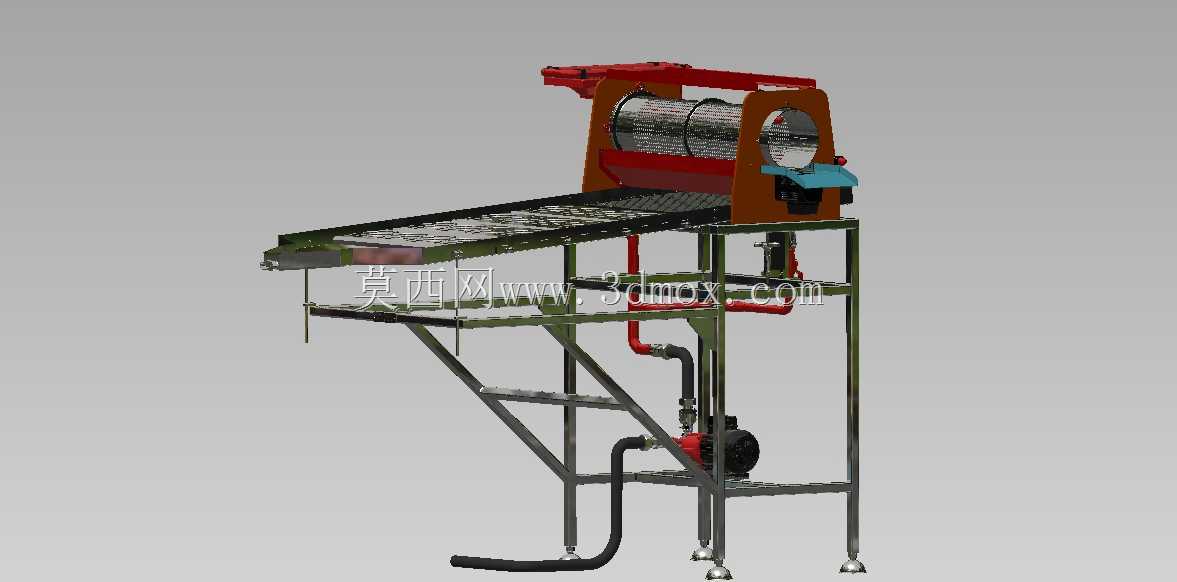

　　这套洗金系统面向砂金、河滩冲积矿、残坡积土及小规模矿点的粗选作业，核心任务是把含泥砂石料进行松散、分级、冲洗和重选富集，最终在溜槽段截留比重较大的金粒与重矿物。设备整体采用撬装式钢架布置，上部为带进料斗的滚筒筛分单元，下部承接带格条或铺毡区域的分选溜槽，侧面布置供水管道、阀门和泵送回路，适合在水源附近快速架设，也可根据现场地形固定在基础或移动底盘上。

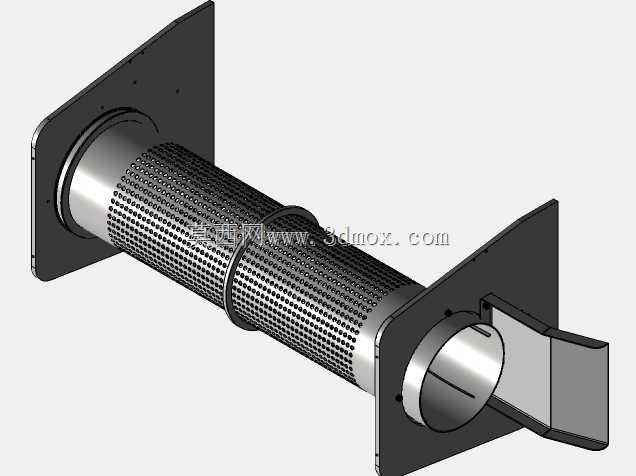

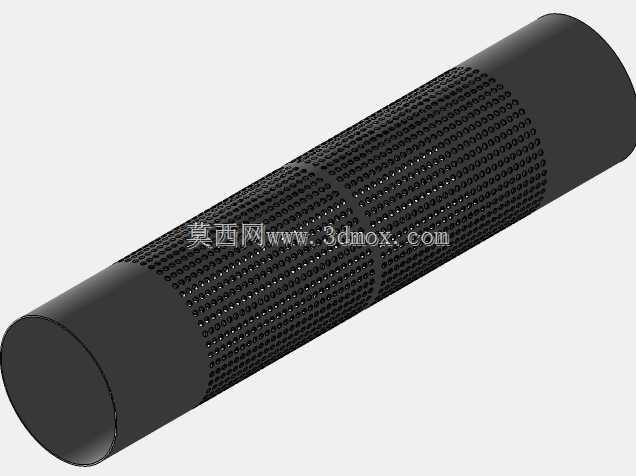

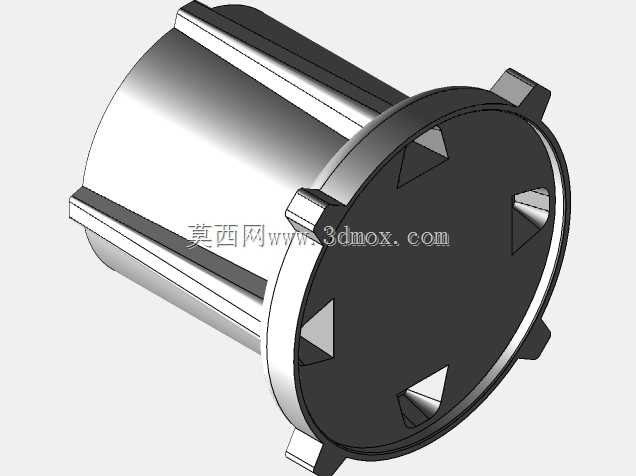

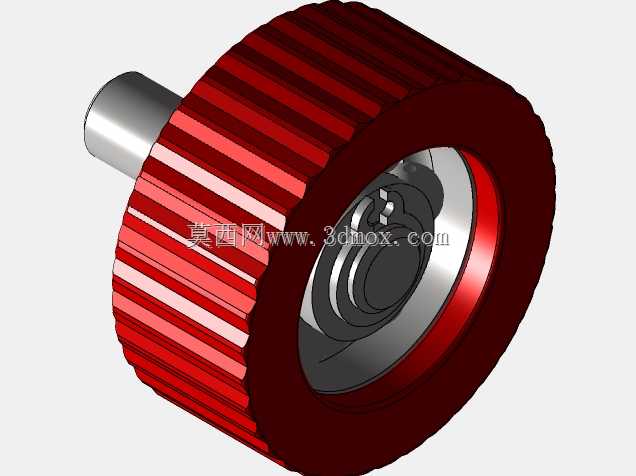

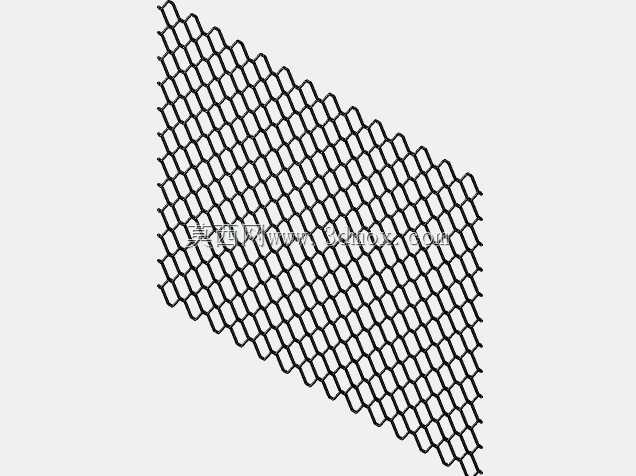

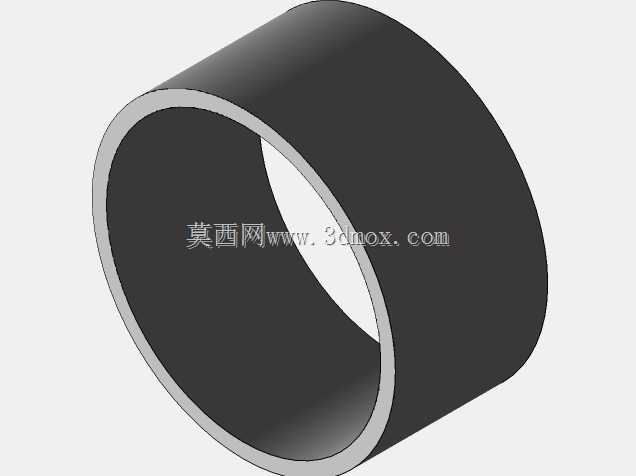

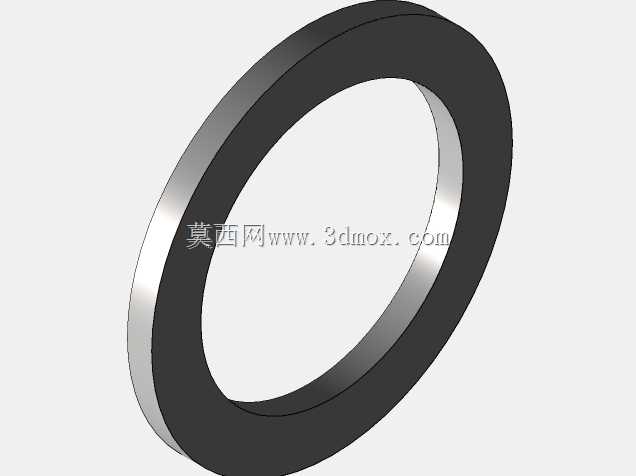

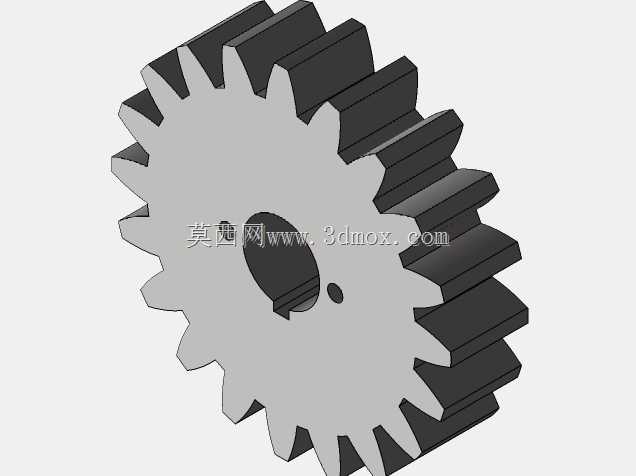

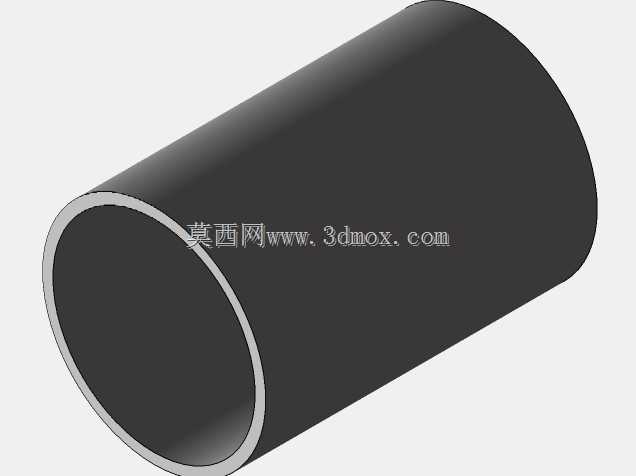

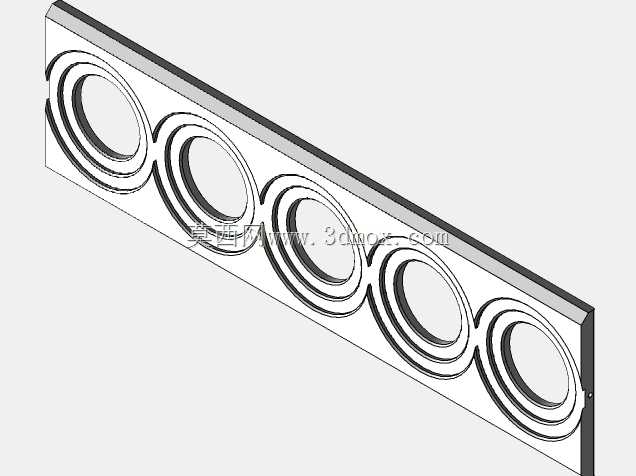

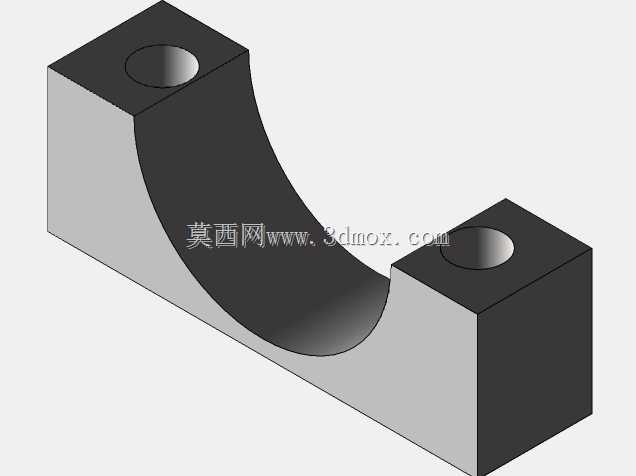

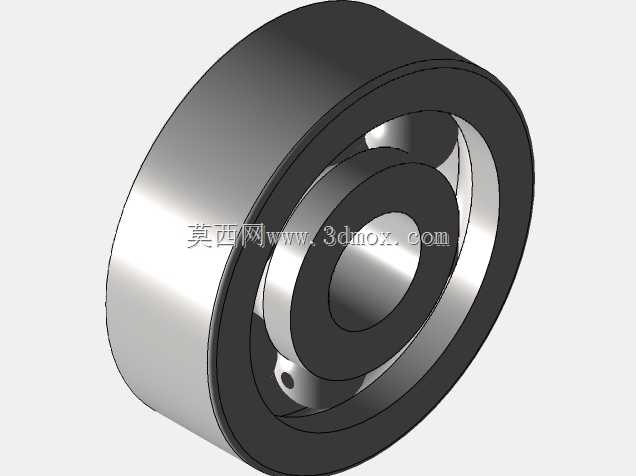

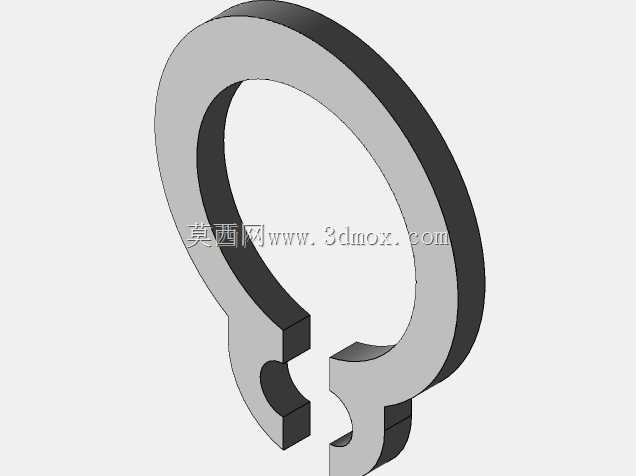

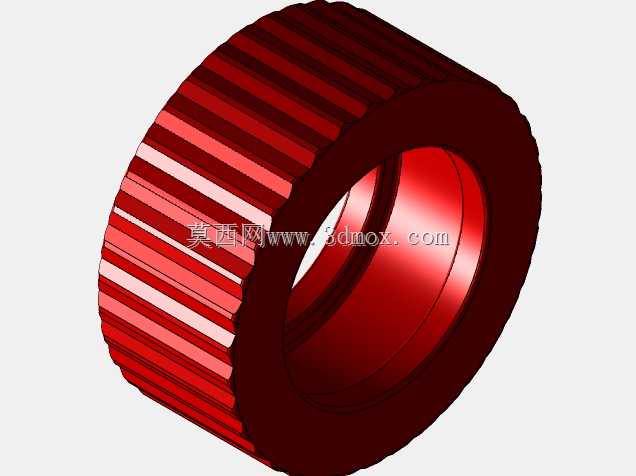

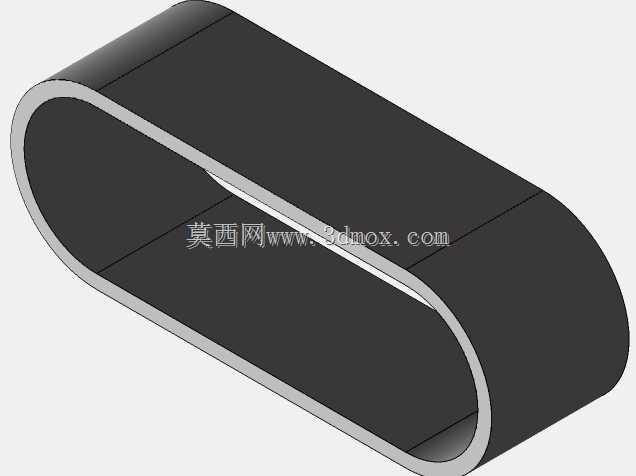

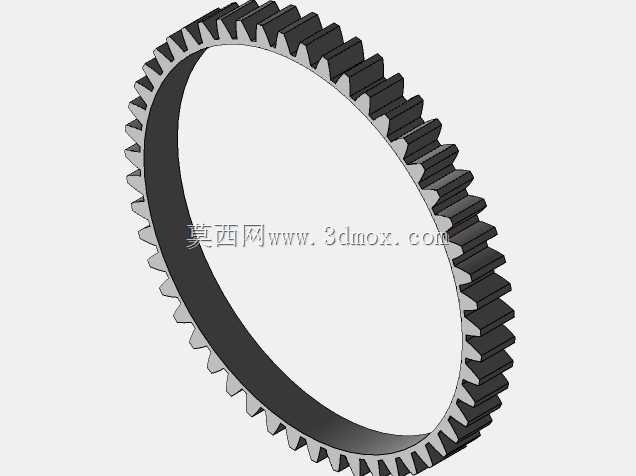

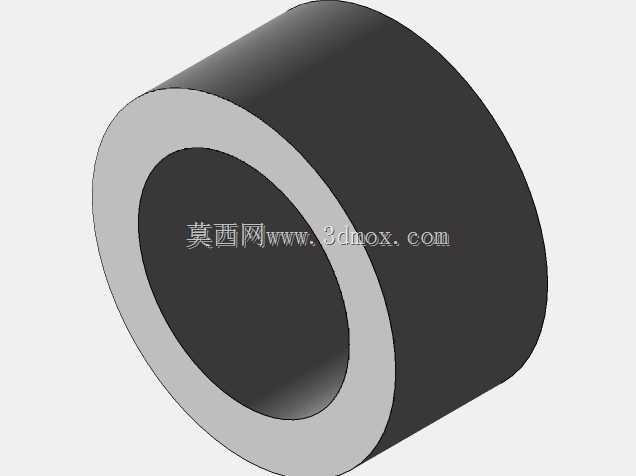

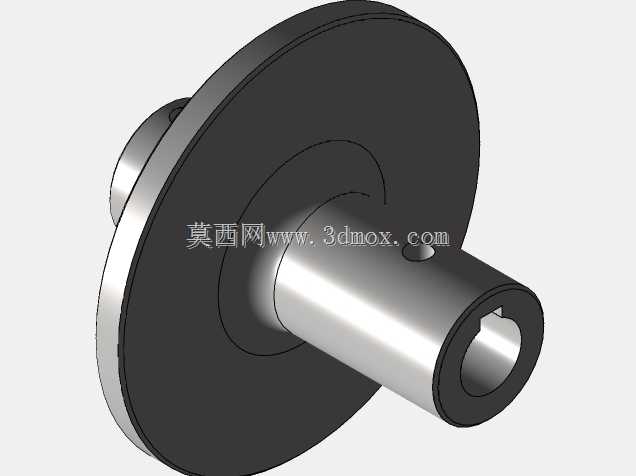

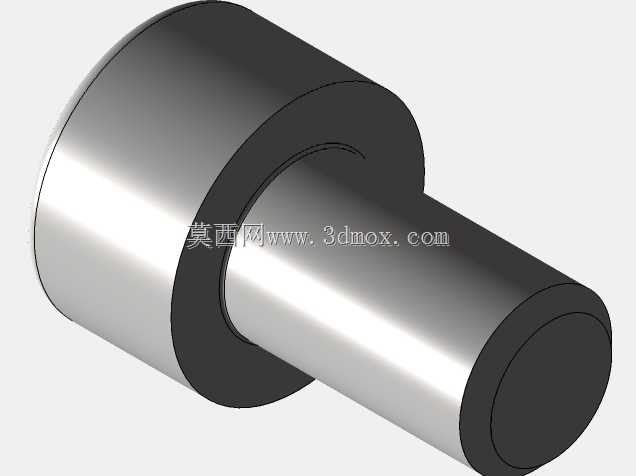

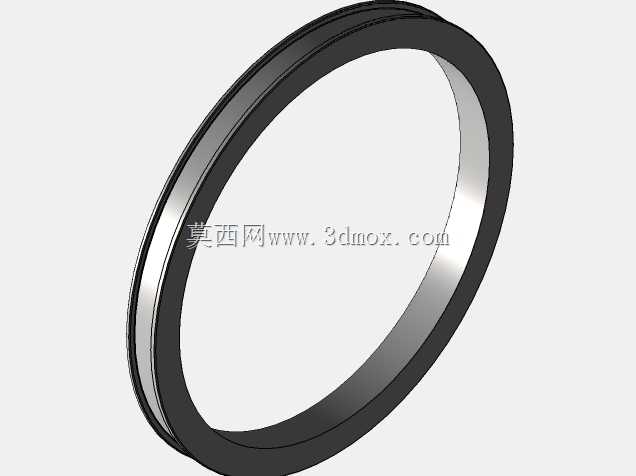

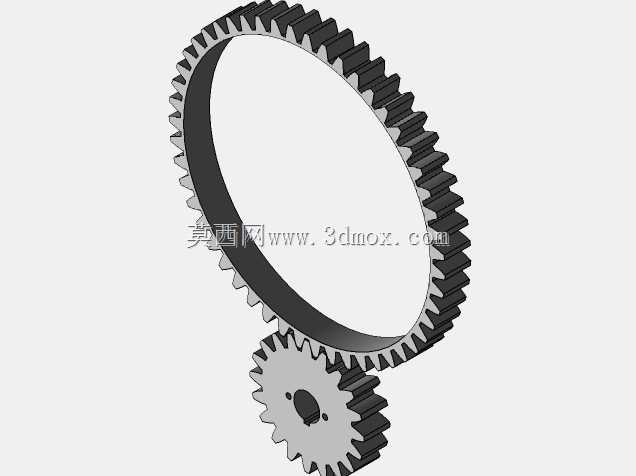

　　从作业流程看，含泥物料先进入滚筒筛。筒体内设置扬料板和筛孔，随筒体转动不断翻动物料，高压或大流量冲洗水进入后对泥团进行打散、清洗，细粒级金与矿浆透过筛孔落到下方溜槽，大块砾石则沿筒体向尾端排出。这样的结构能避免黏土包裹金粒直接流失，也能减少大粒径石块对后续重选面的冲击和堆积。滚筒筛采用倾斜安装，倾角、转速和筛孔尺寸共同决定处理量与筛分效率；设计时需要结合给料粒度、含泥量和供水能力匹配，不能只追求筒体直径而忽略冲洗强度。

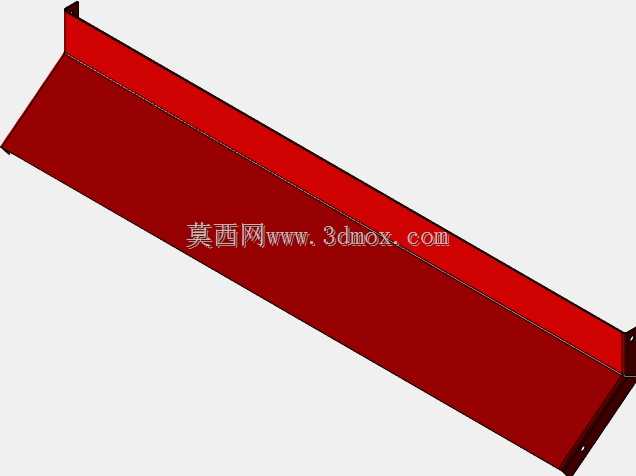

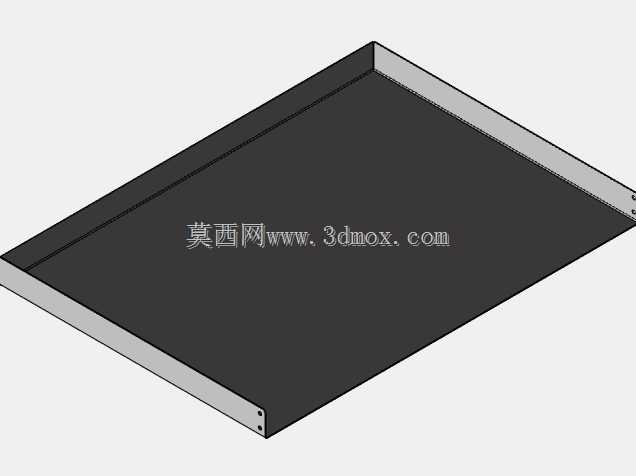

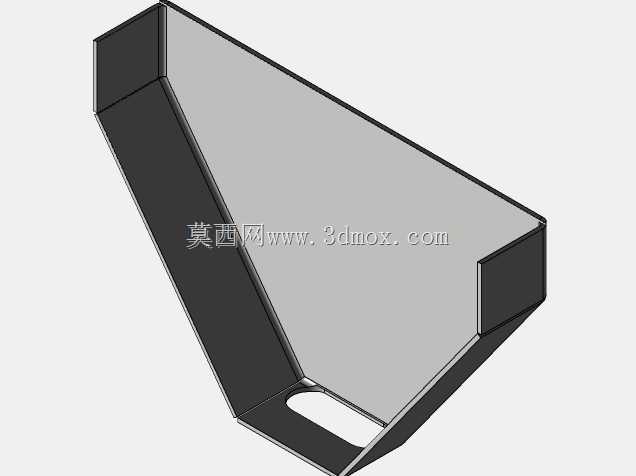

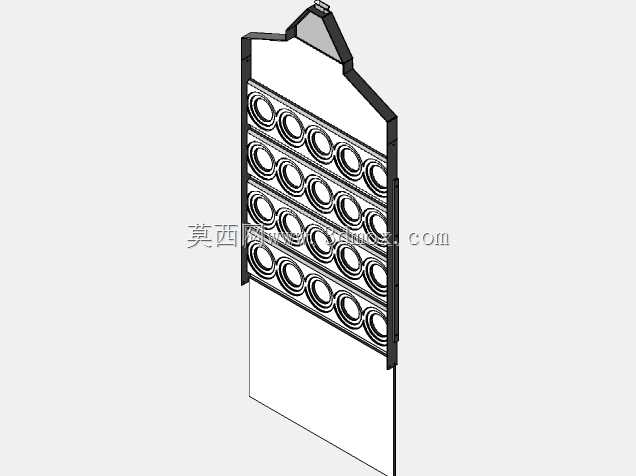

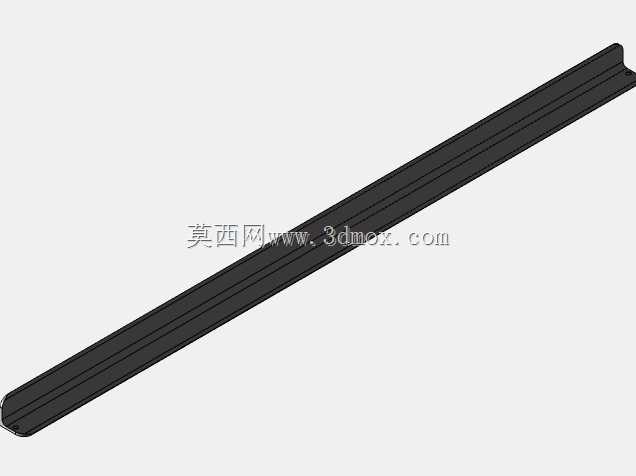

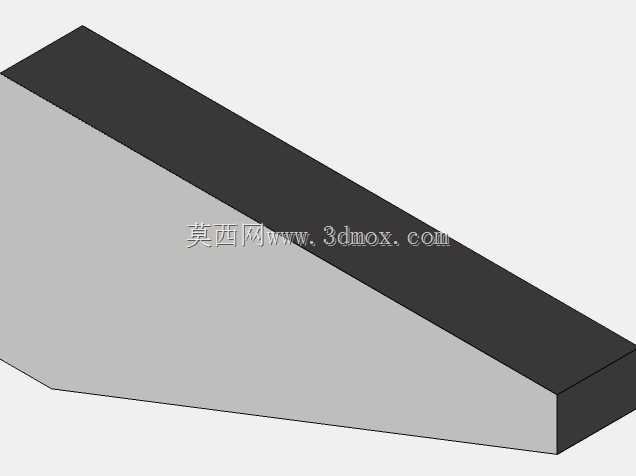

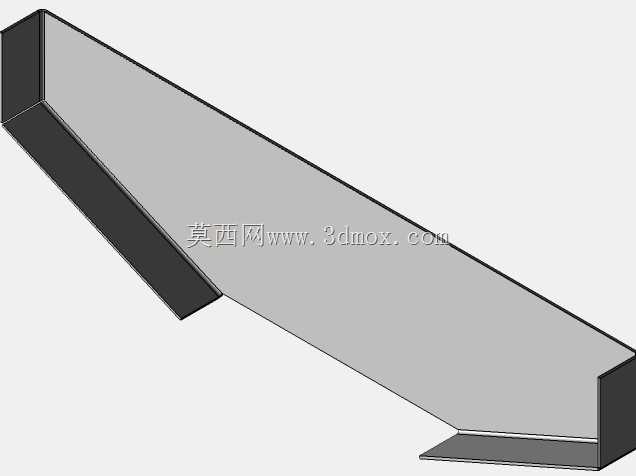

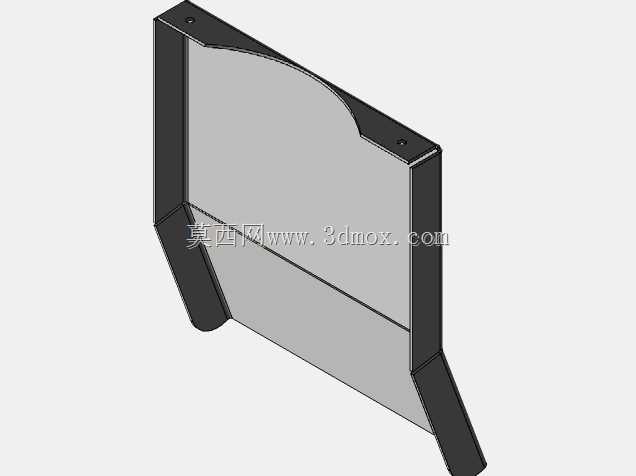

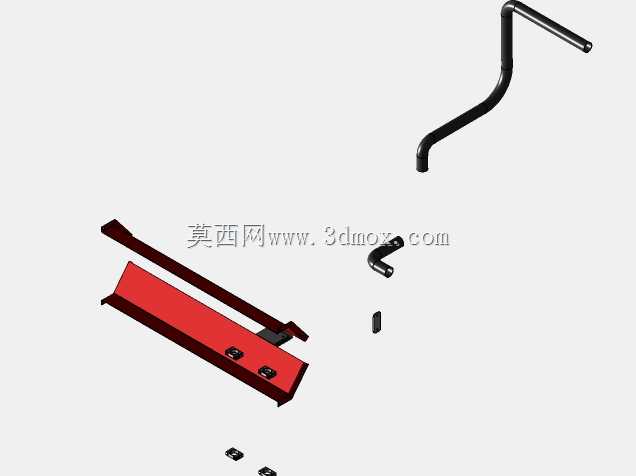

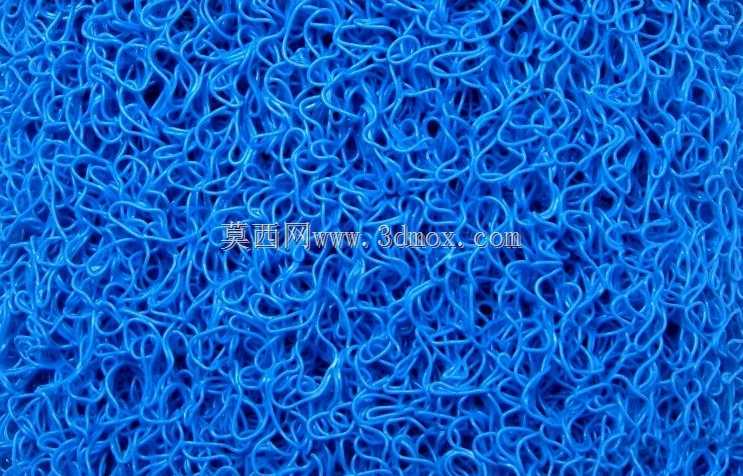

　　溜槽部分是金粒回收的关键区域。料浆从筛下进入倾斜槽面后，在水流推动下形成稳定床层，轻矿物被带走，重矿物在格条、挡板或铺面下方沉积。槽面宽度、长度、坡度以及横向挡条间距直接影响选别效果：坡度过大容易造成细金冲走，坡度过小则床层板结、尾矿排料不畅。模型中溜槽下方设置支撑腿和斜撑，说明设计上考虑了槽体满载矿浆时的刚度，避免中部挠曲改变水流状态。实际安装时，还应在槽面预留调节垫片或支腿伸缩结构，便于根据矿料变化微调倾角。

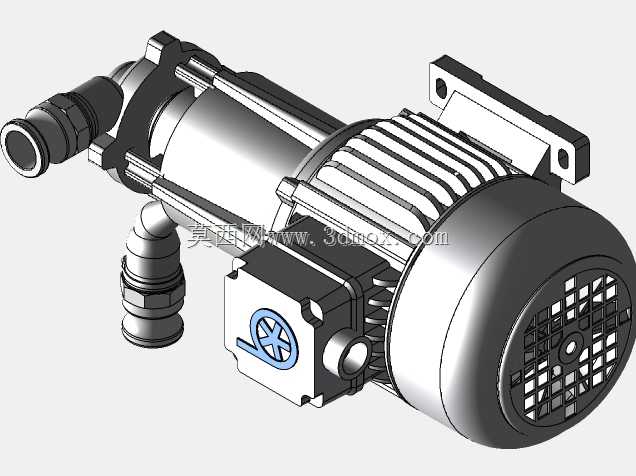

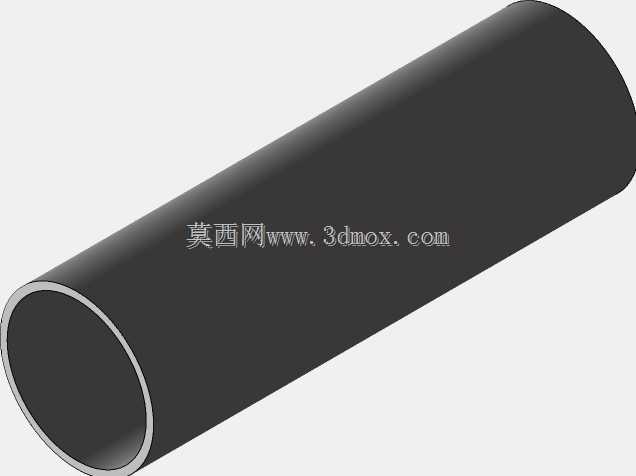

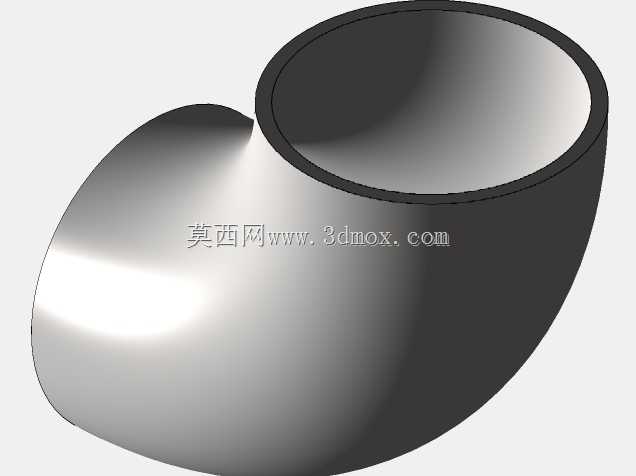

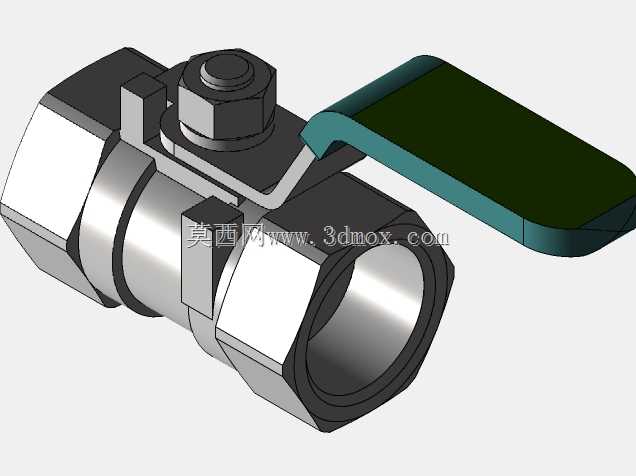

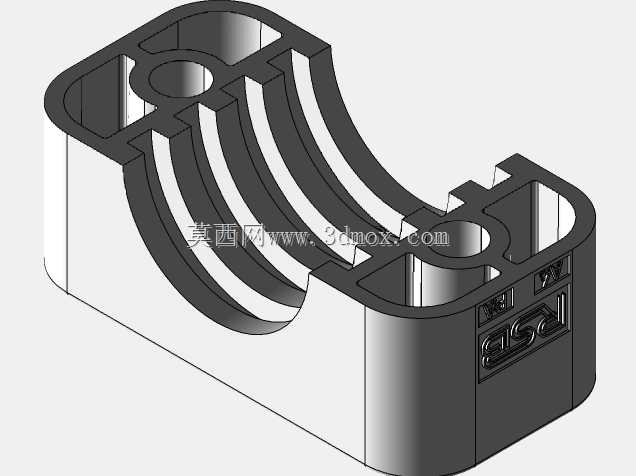

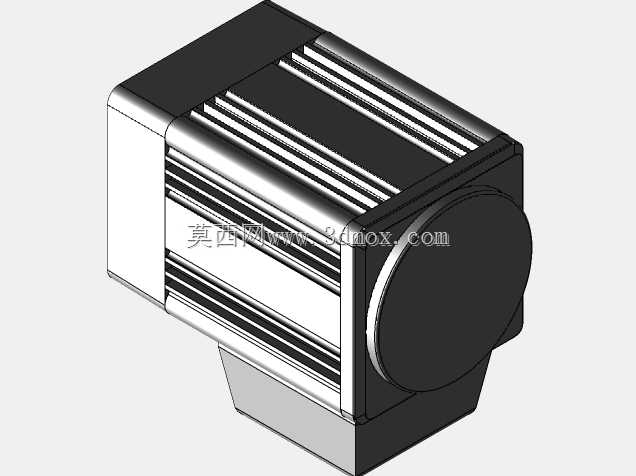

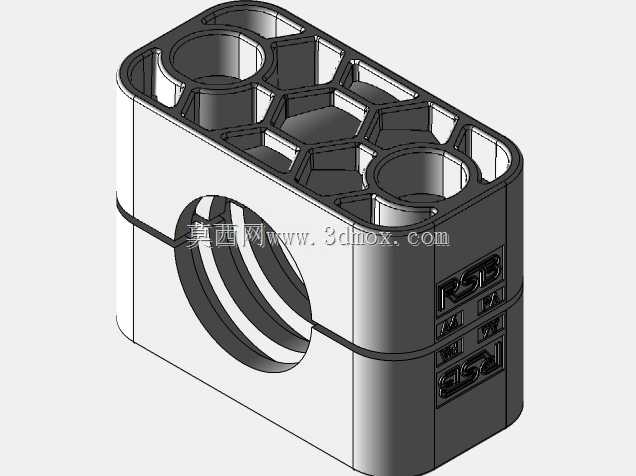

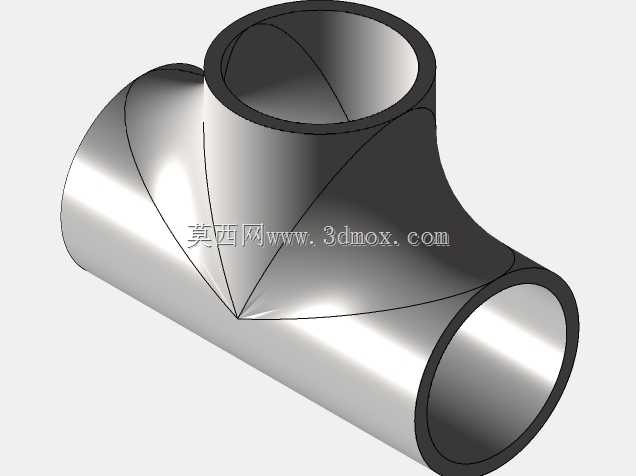

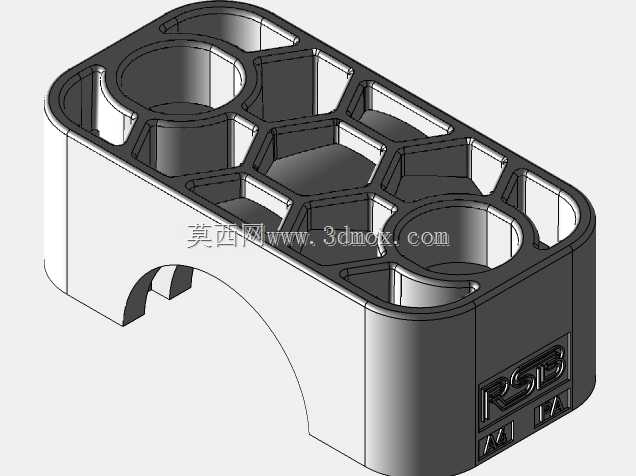

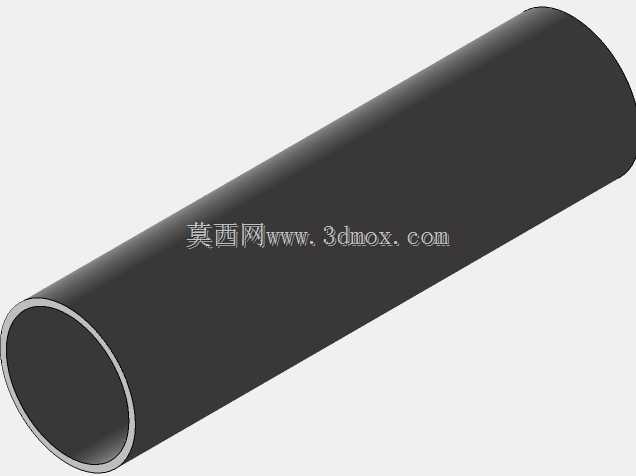

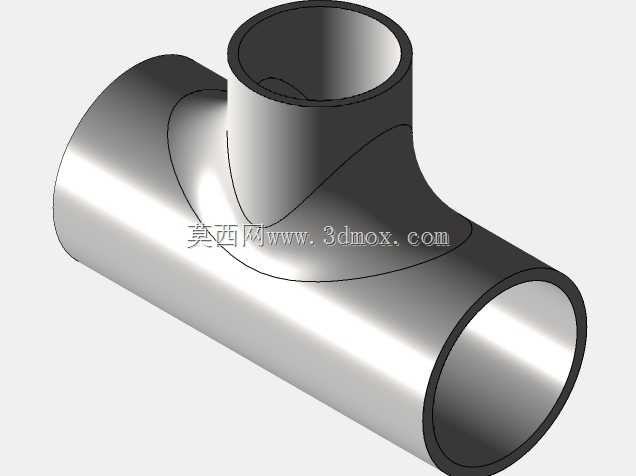

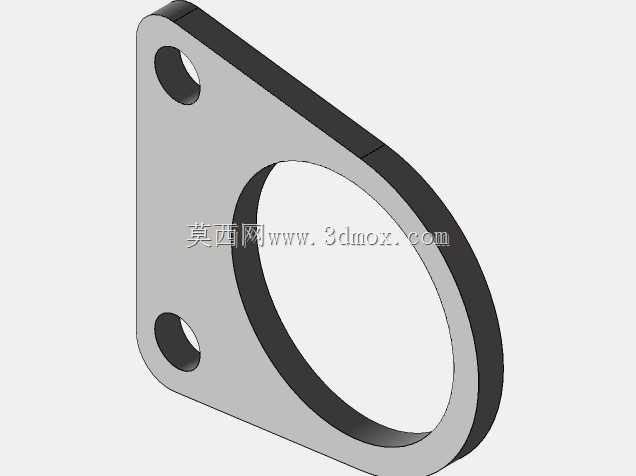

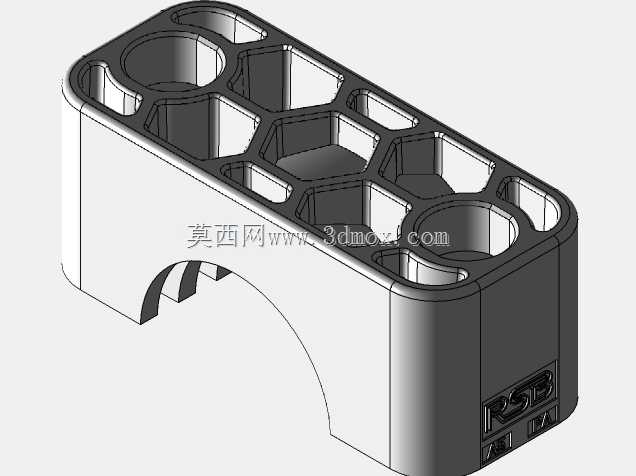

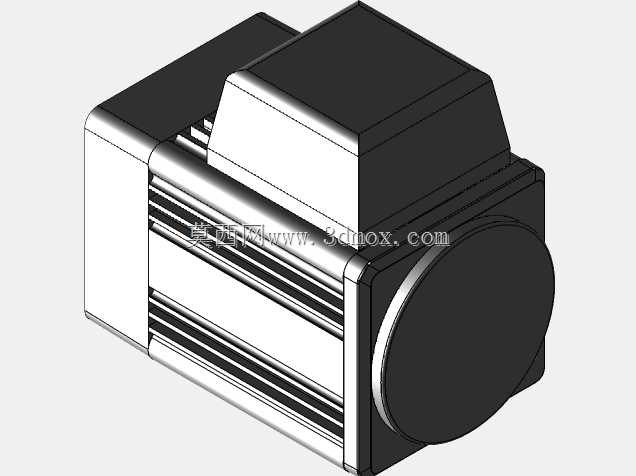

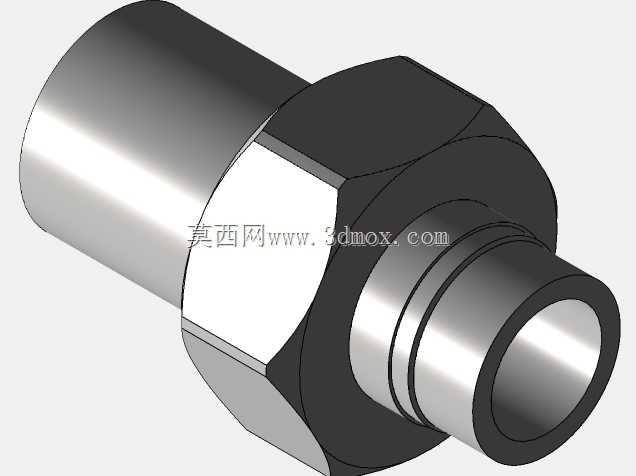

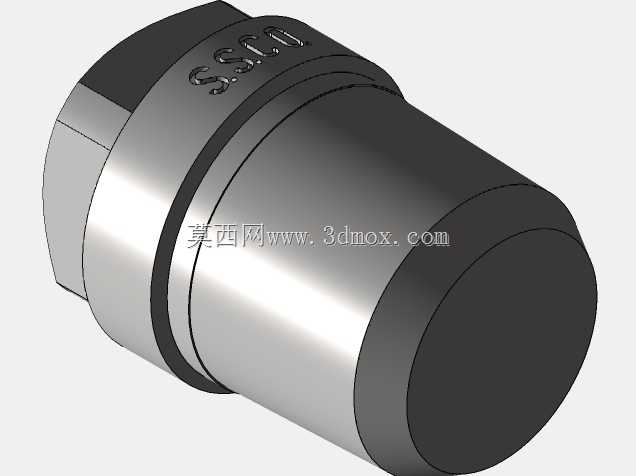

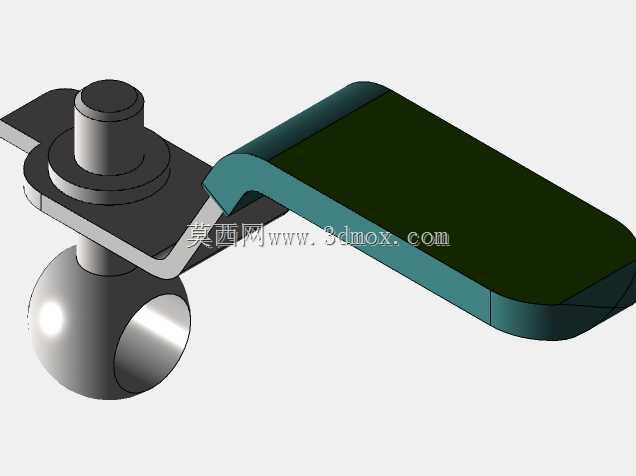

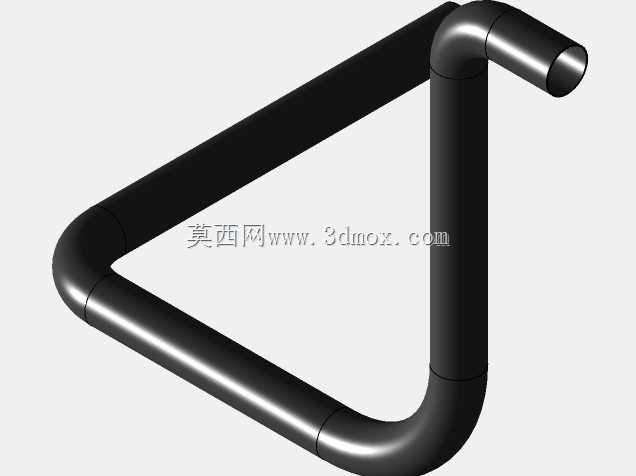

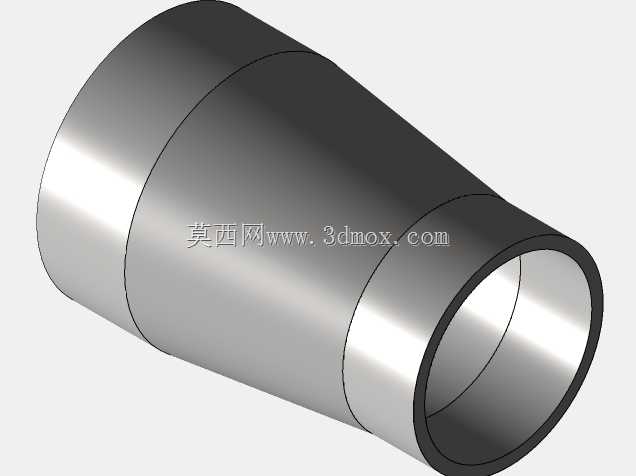

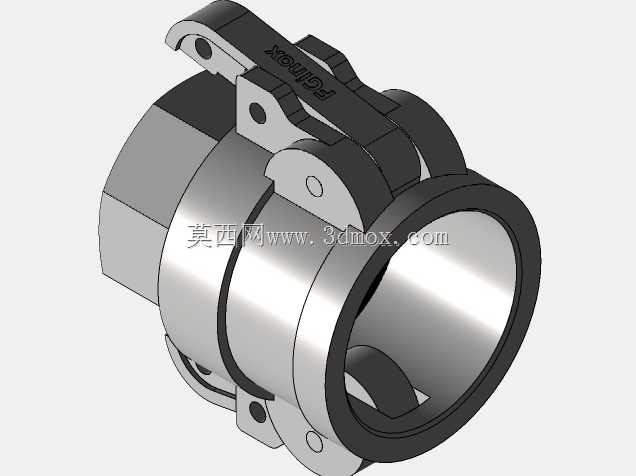

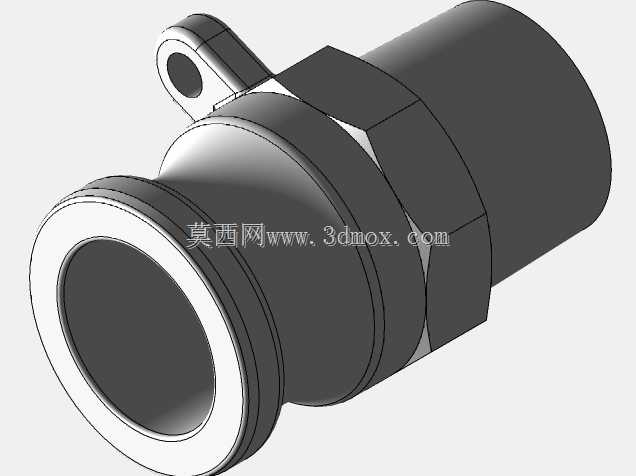

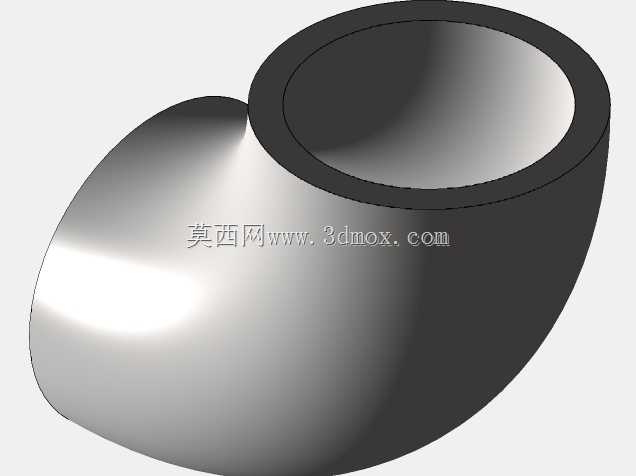

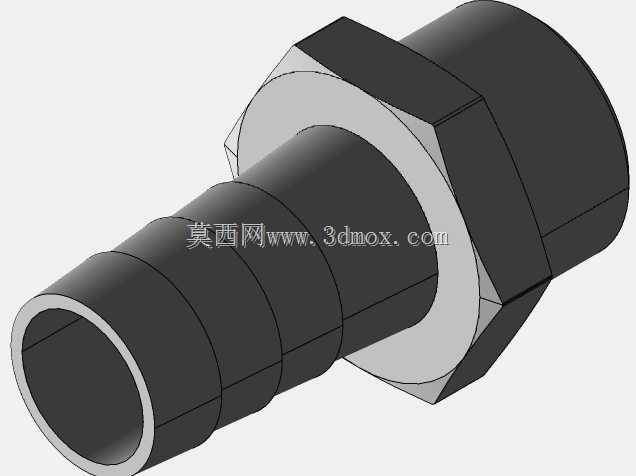

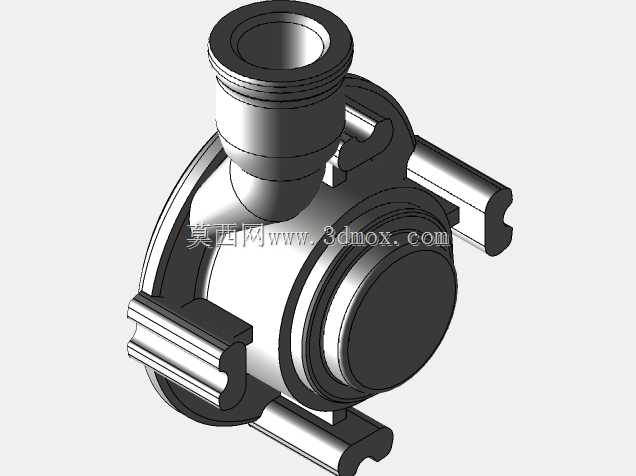

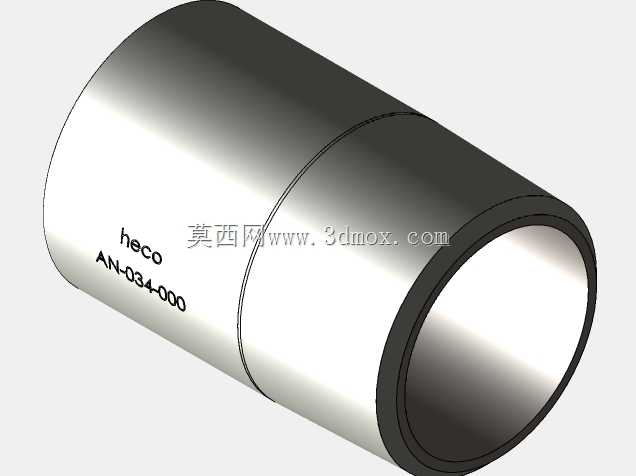

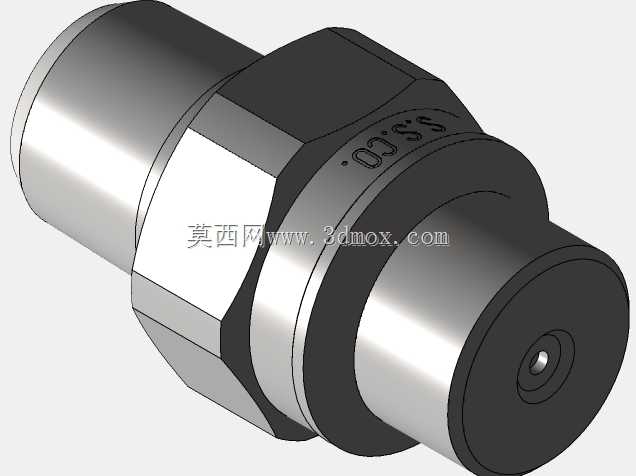

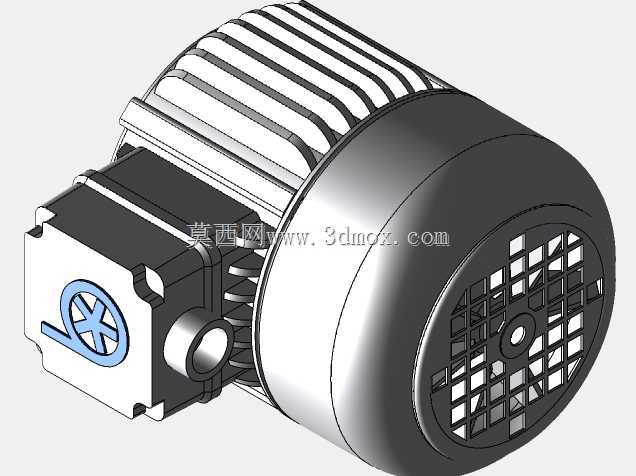

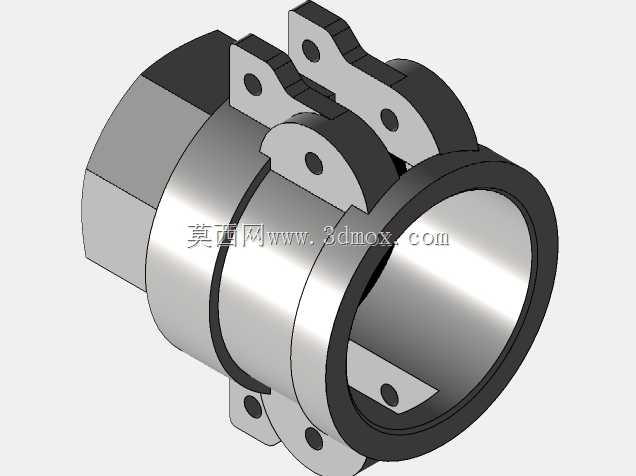

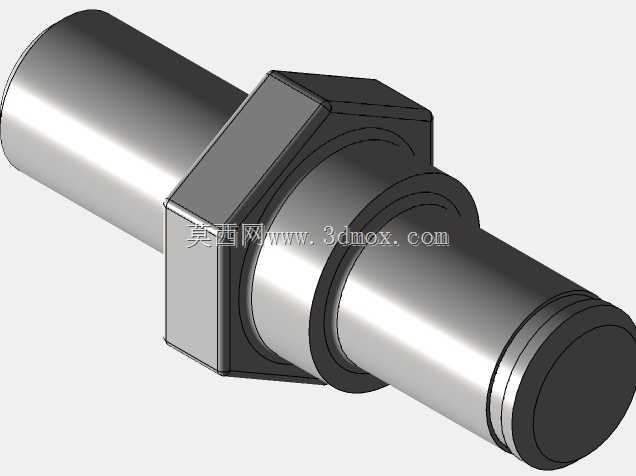

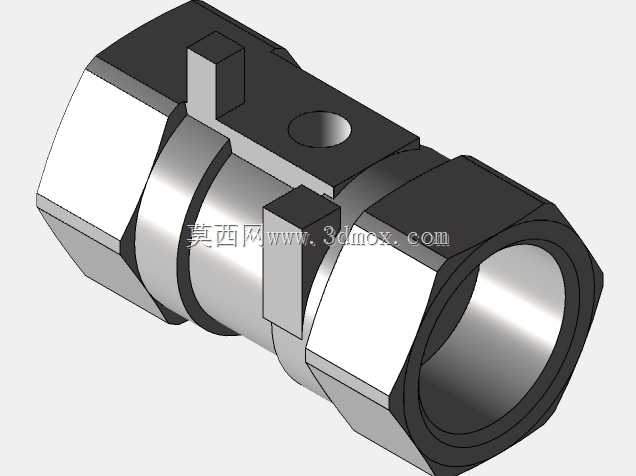

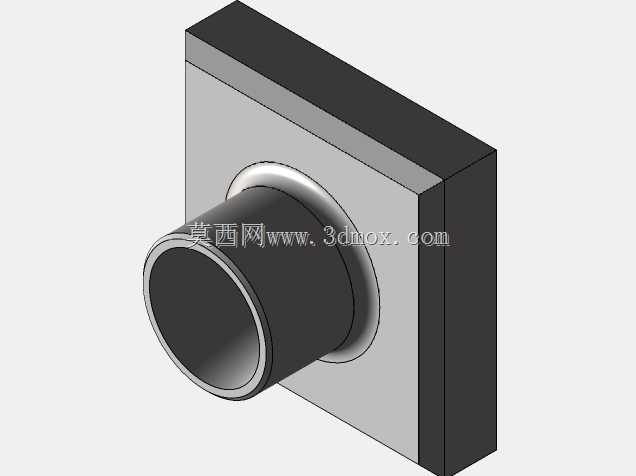

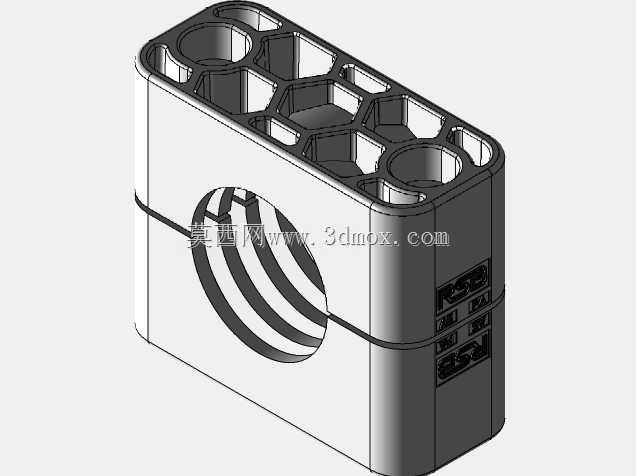

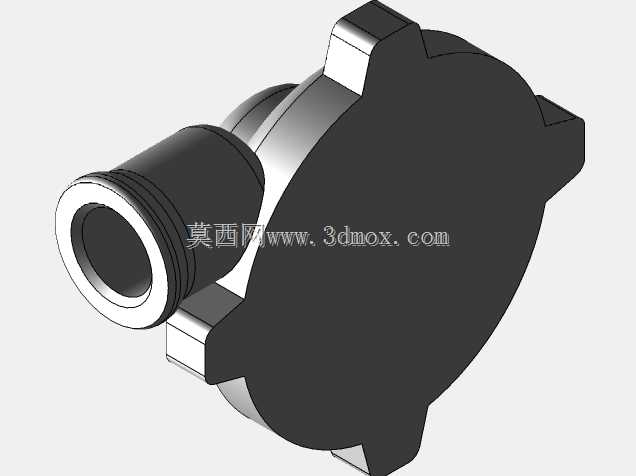

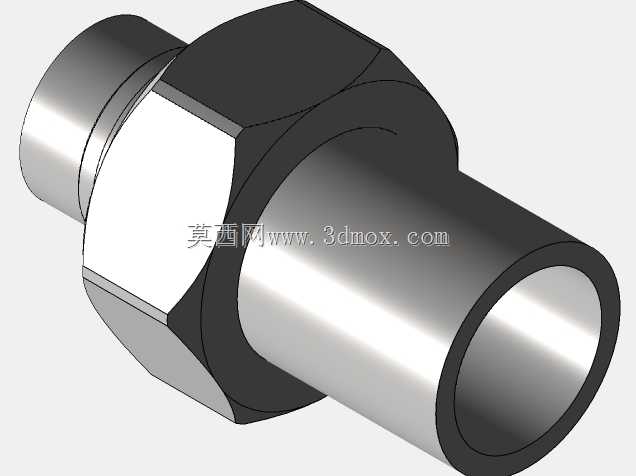

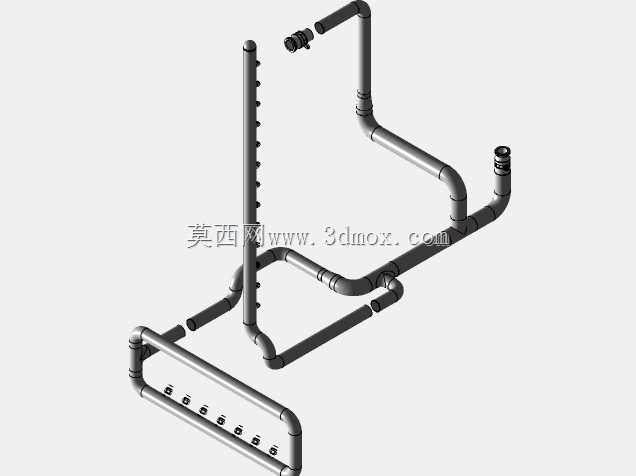

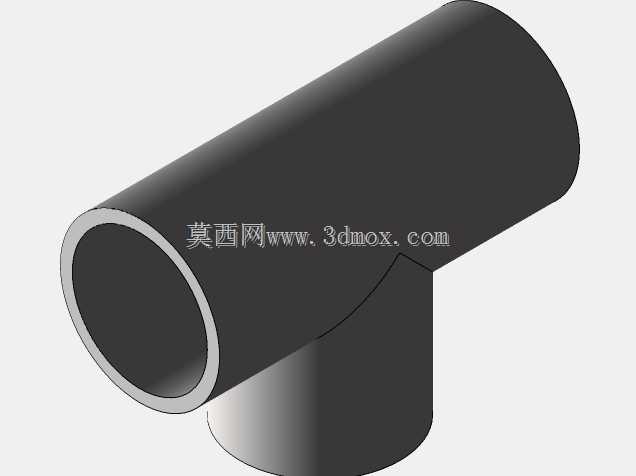

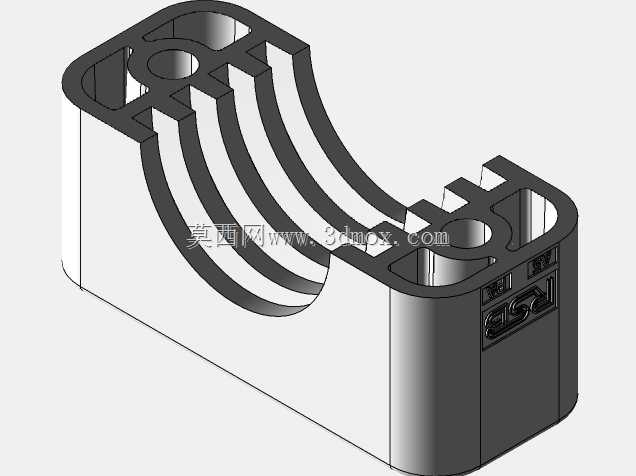

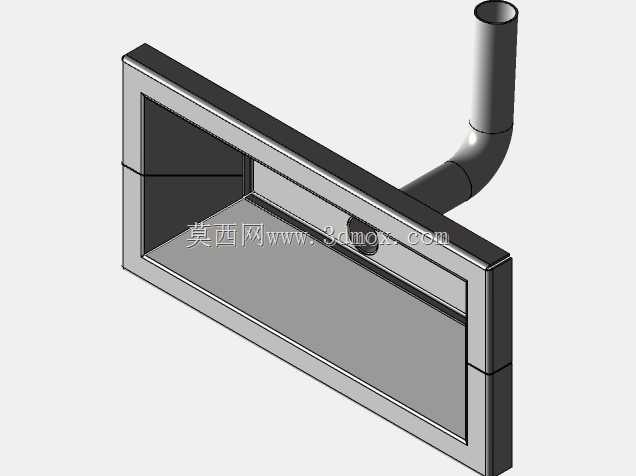

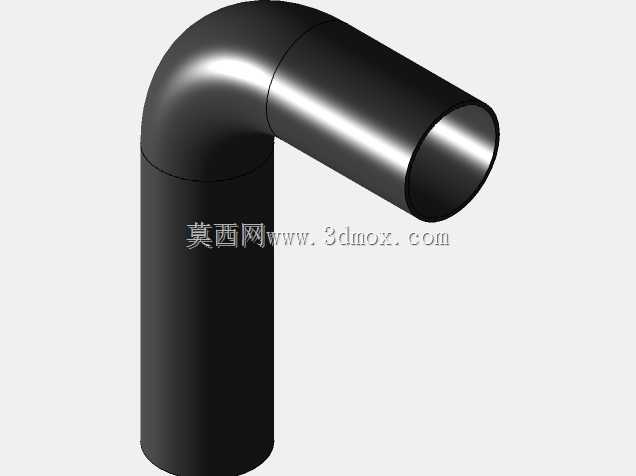

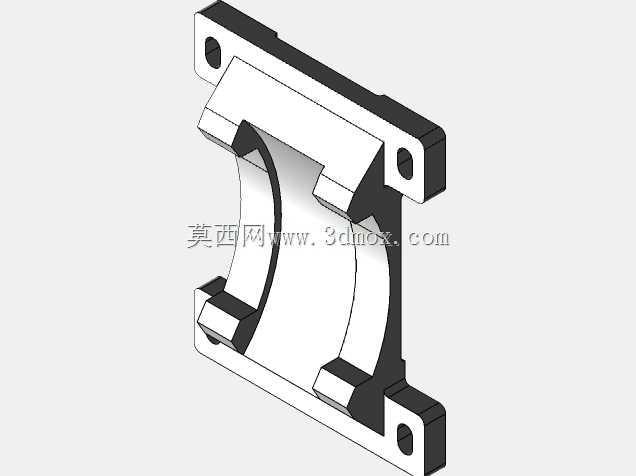

　　供水系统由管路、泵体、弯头和阀门组成，承担滚筒筛冲洗与溜槽补加水两项功能。泵的选型需要同时满足流量和扬程，尤其在滚筒筛内部喷淋时，压力不足会导致泥团难以破碎；而溜槽给水则更强调水流均匀，避免局部冲速突变。管路沿机架立柱布置，可减少现场接管长度，阀门位置应设在便于操作处，方便停机时断水、检修时泄压。模型中泵与电机位于机架下部低位，这种布置有利于缩短吸入管路、改善灌注条件，但也要考虑矿浆飞溅和积水腐蚀，底座应预留排水与维护空间。

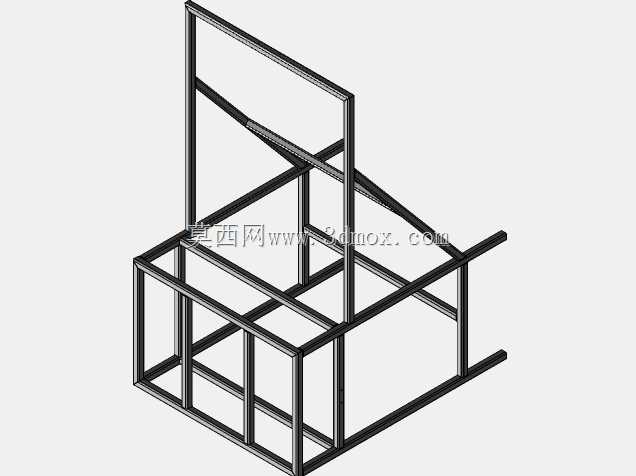

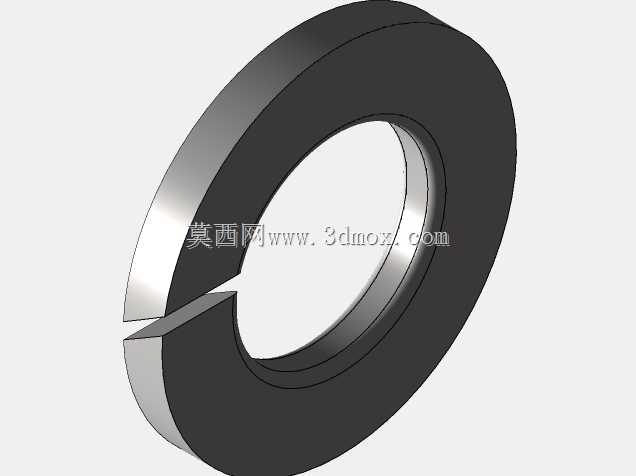

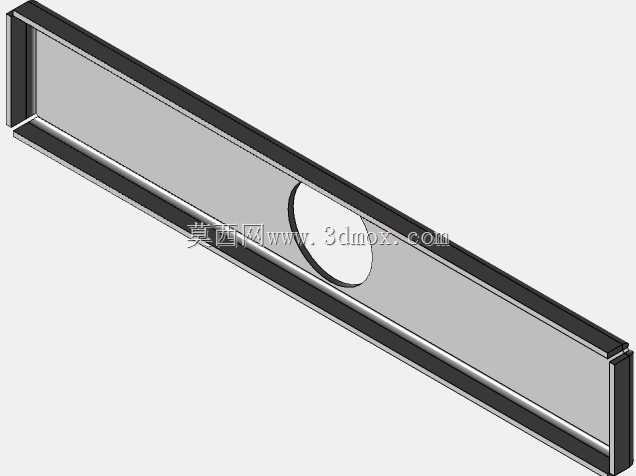

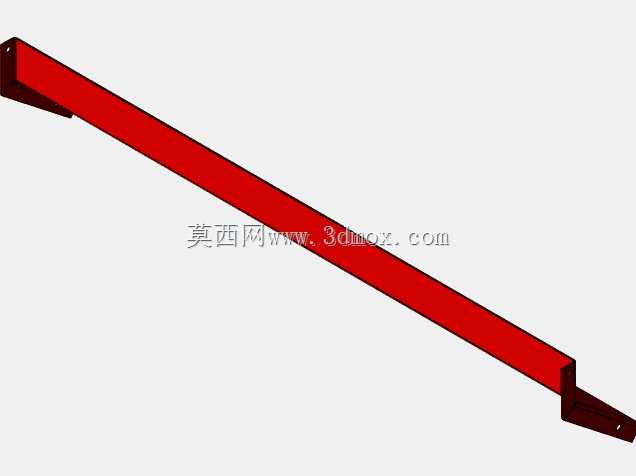

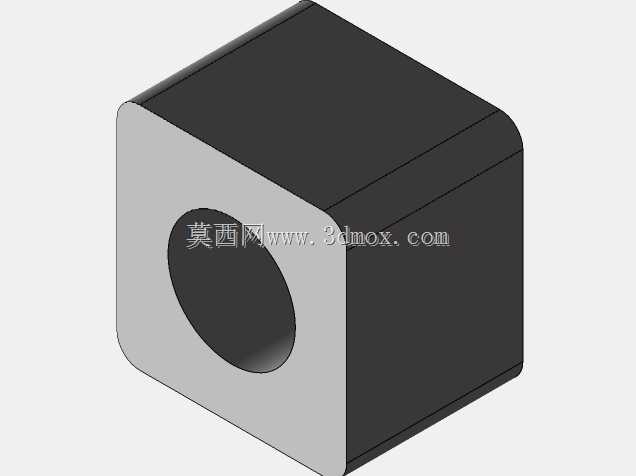

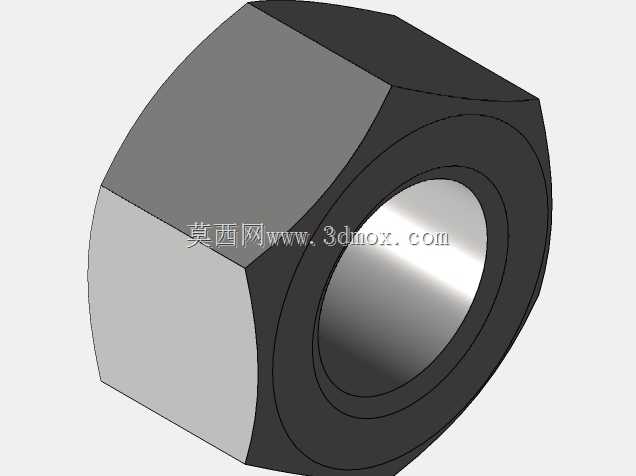

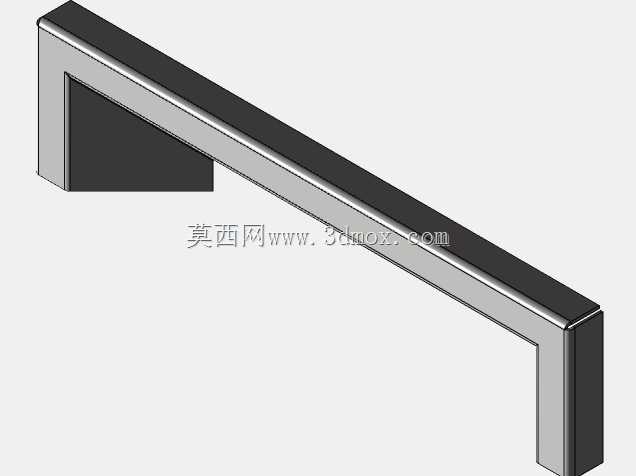

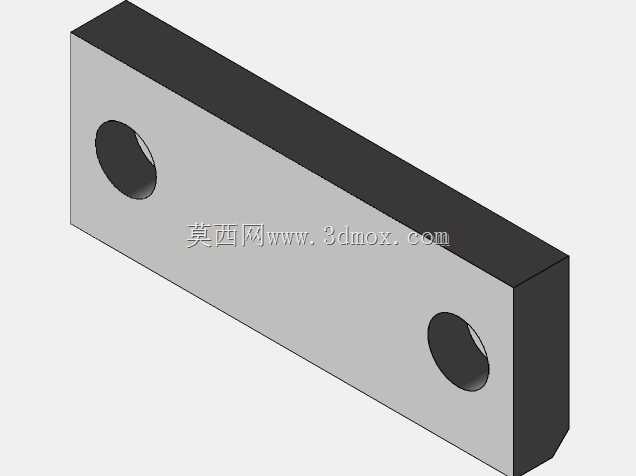

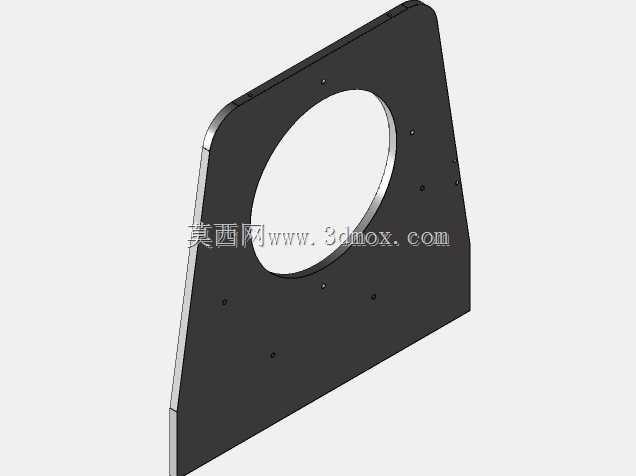

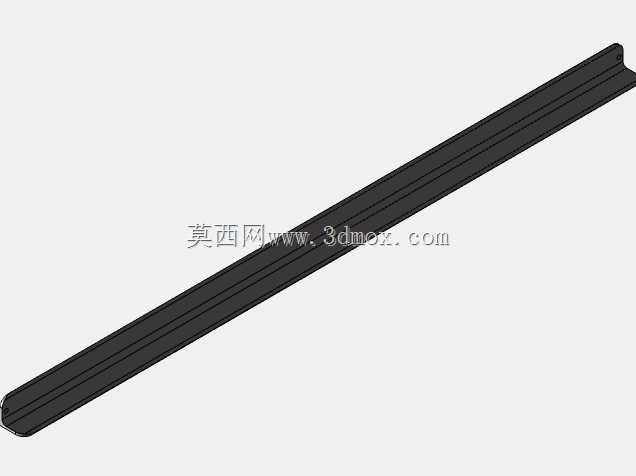

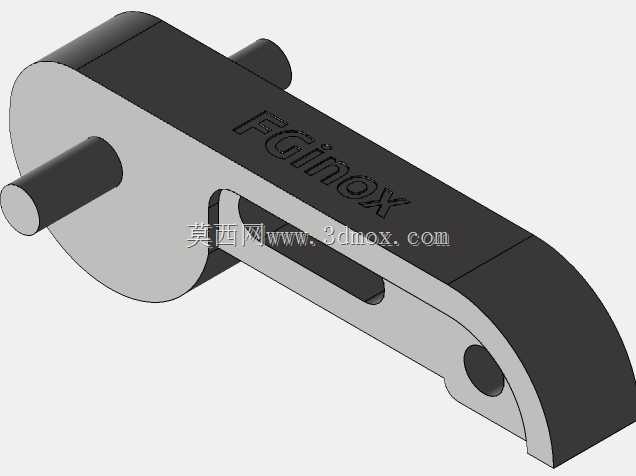

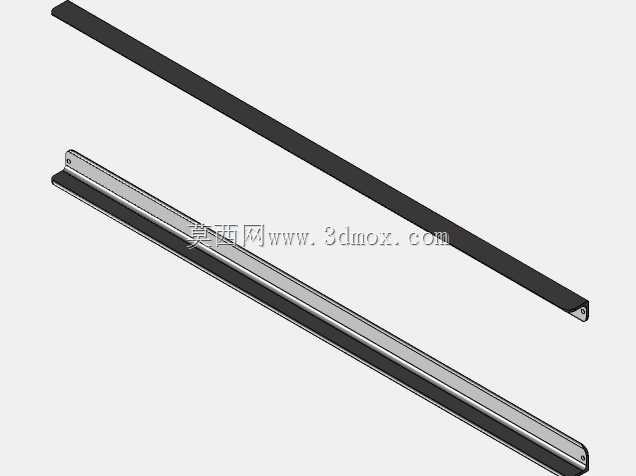

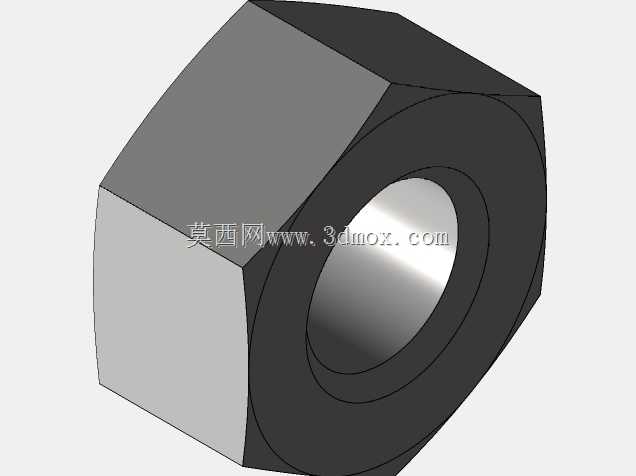

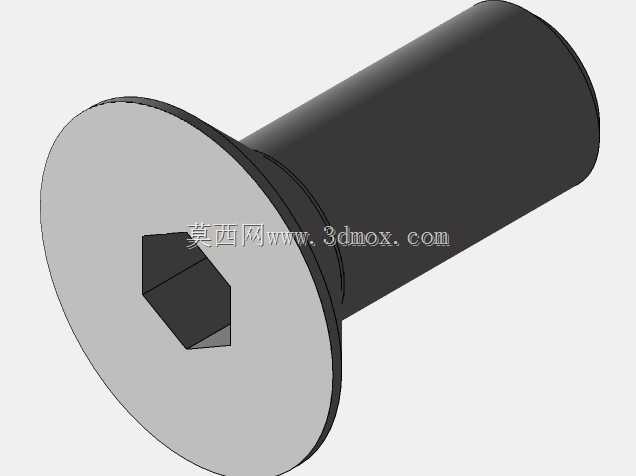

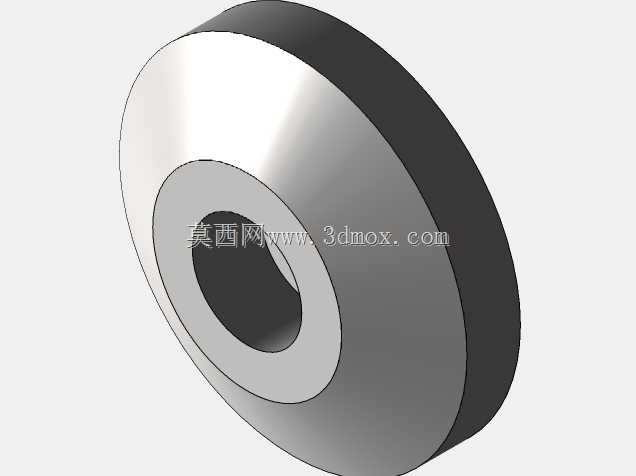

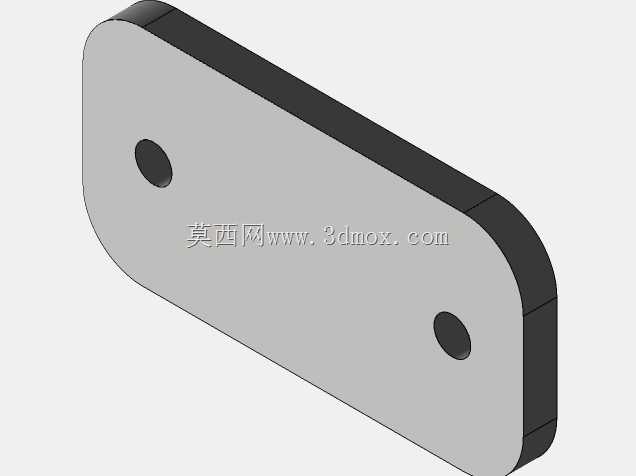

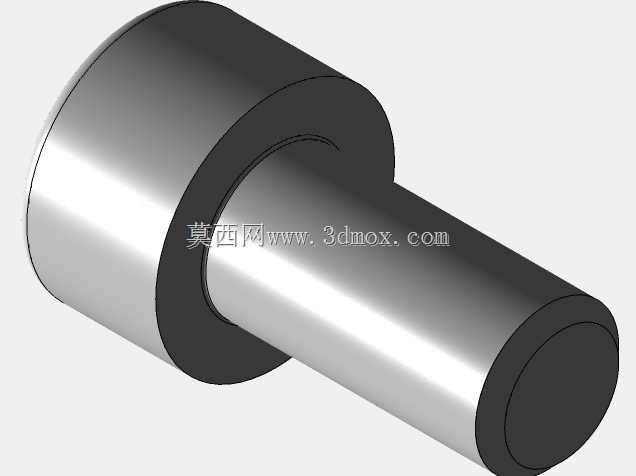

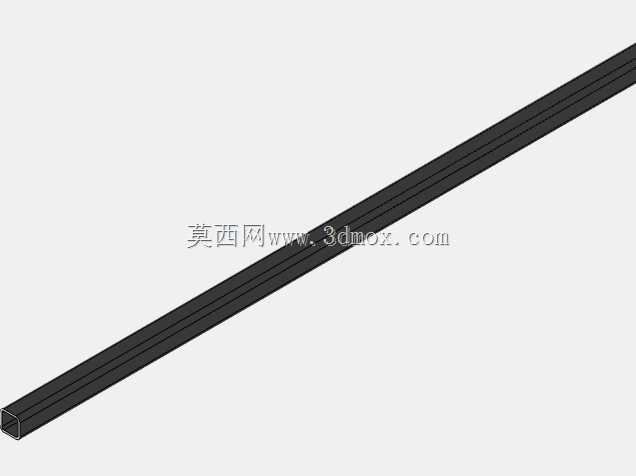

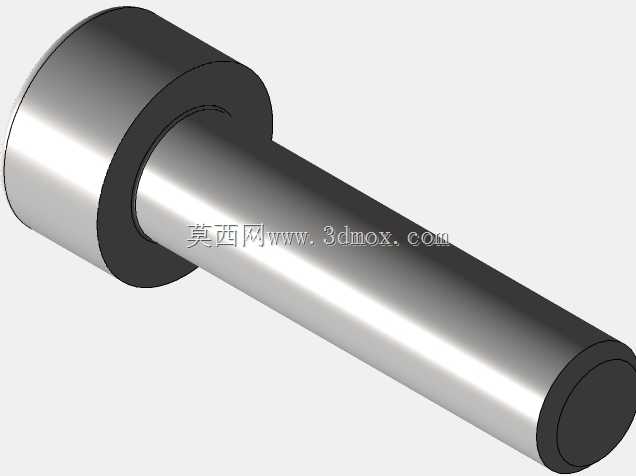

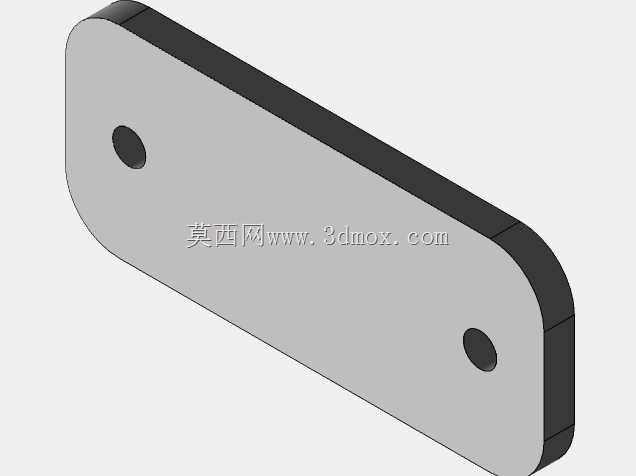

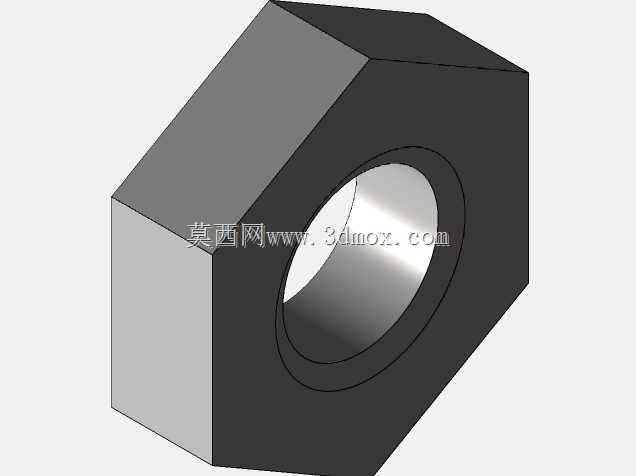

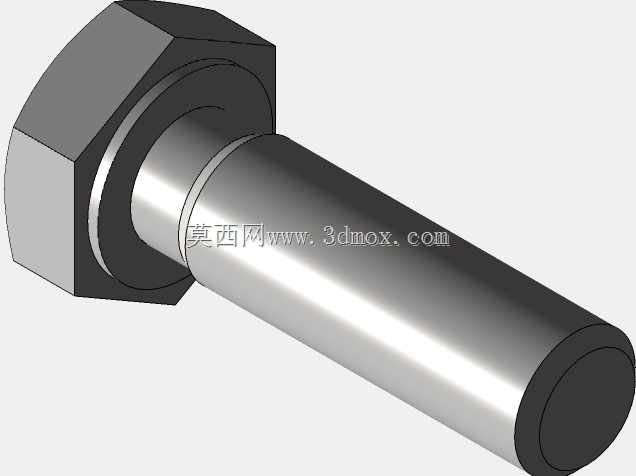

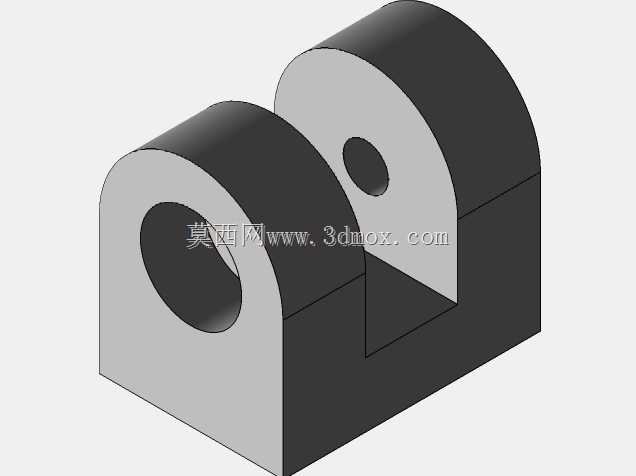

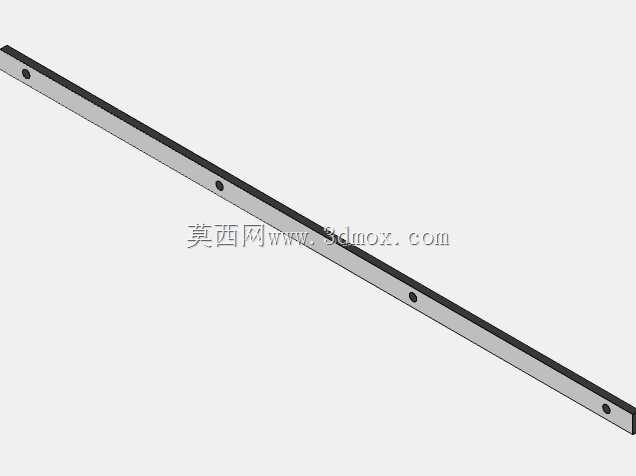

　　机架采用型材焊接框架，立柱、横梁和斜撑形成稳定受力体系。滚筒筛、驱动部件、溜槽和水泵均安装在同一撬座上，运输时整体性较好，现场只需连接给料、排料、电源和水源即可投入运行。设计机架时，上部滚筒筛的动载荷、物料偏载以及水泵振动都要纳入校核；支腿底部应设置垫板或地脚连接孔，防止在湿滑矿场作业时发生位移。若后续移植到车载平台，还需复核整车宽度、轴荷和道路通行边界，对超高的进料斗、电机护罩和管路进行可拆卸处理。

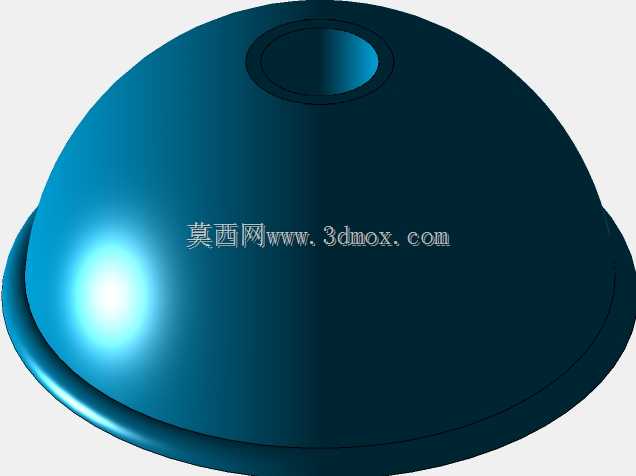

　　外形边界方面，设备长度主要由进料端、滚筒筛和排料溜槽共同决定，宽度受槽面尺寸、侧置管路和驱动机构限制，高度集中在滚筒筛轴线、进料斗及上部护罩位置。安装时需要在滚筒筛尾部预留砾石排料空间，在溜槽末端预留尾矿溜接或输送位置，在水泵一侧预留拆检、换管和起吊空间。进料点上方最好配置受料斗或小型给料机，以控制给料连续性，避免大量物料瞬时冲入造成筛孔堵塞和槽面翻浆。

　　该结构适用于探矿、小规模砂金开采、河道尾矿再处理及实验室流程放大验证等场景。其设计思路不是追求复杂流程，而是在有限占地内完成洗矿、筛分和粗选三个环节，通过模块化钢架把分散设备集成为可移植系统。对三维建模和结构设计人员而言，建模时应重点表达滚筒筛内部扬料板、筛网固定方式、驱动支撑、溜槽坡度、管路走向和机架连接节点，这些部位直接关系到后续工程出图、物料仿真和现场装配。
