岩田HP-C精细喷涂作业喷笔结构

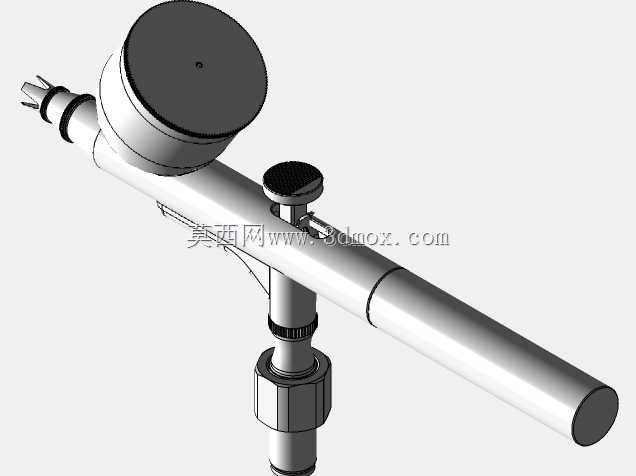

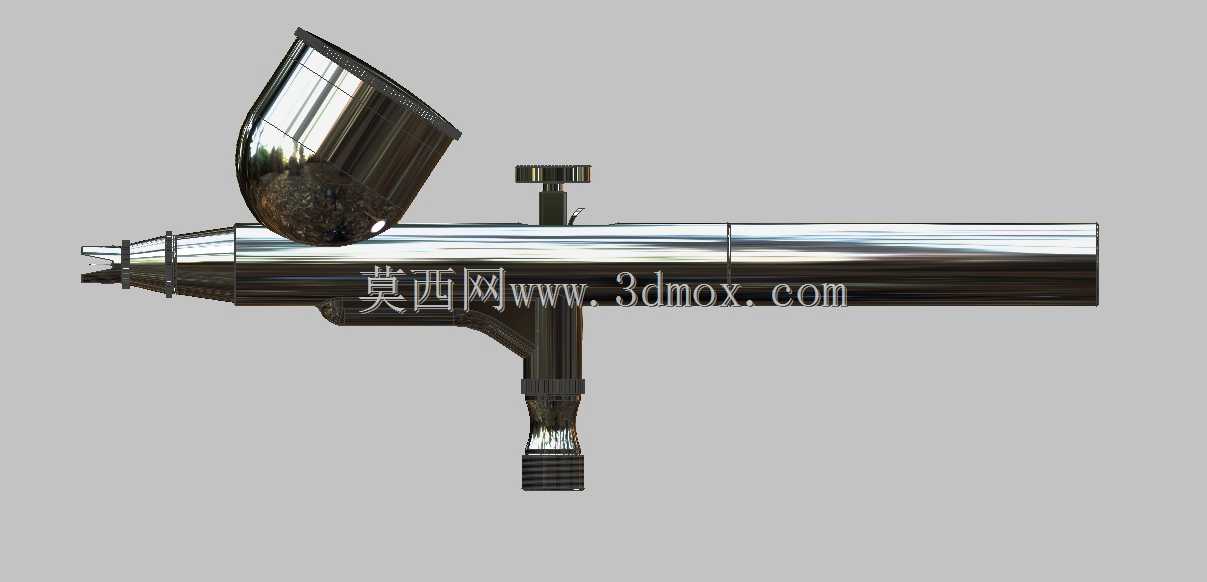

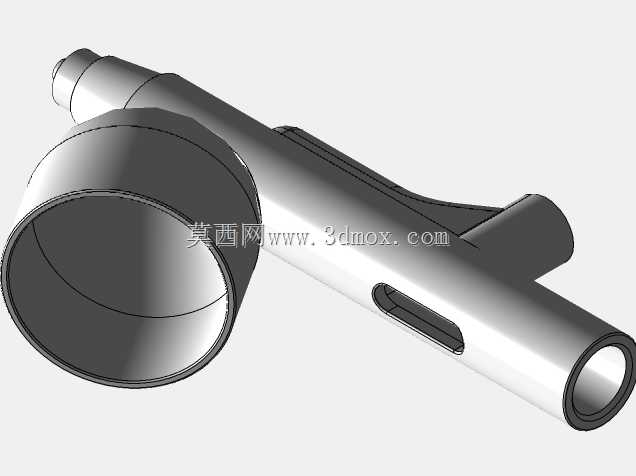

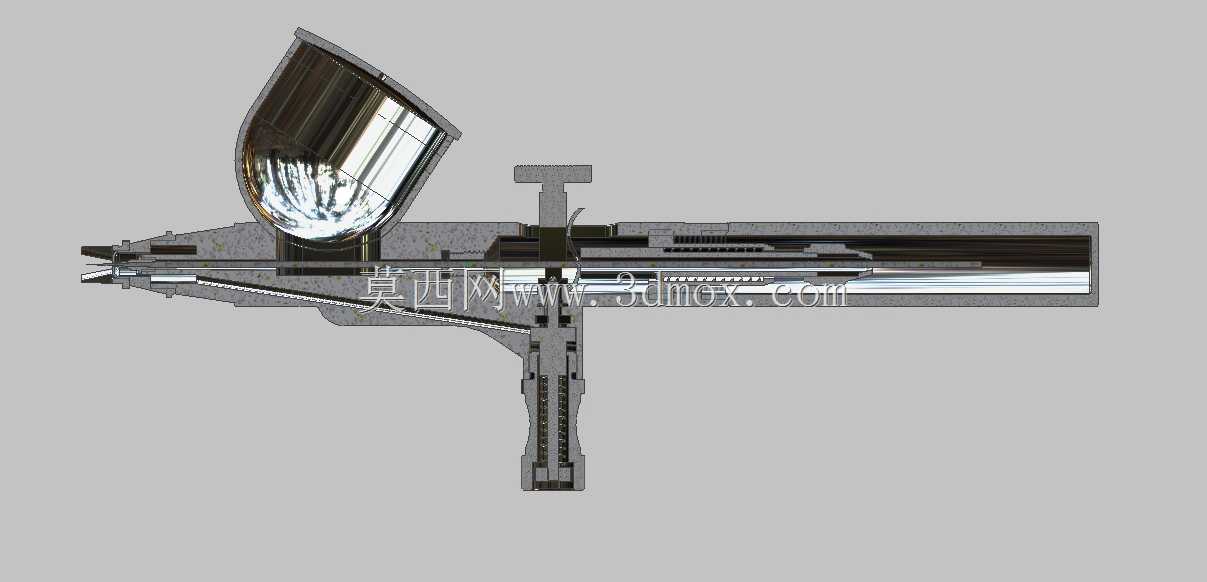

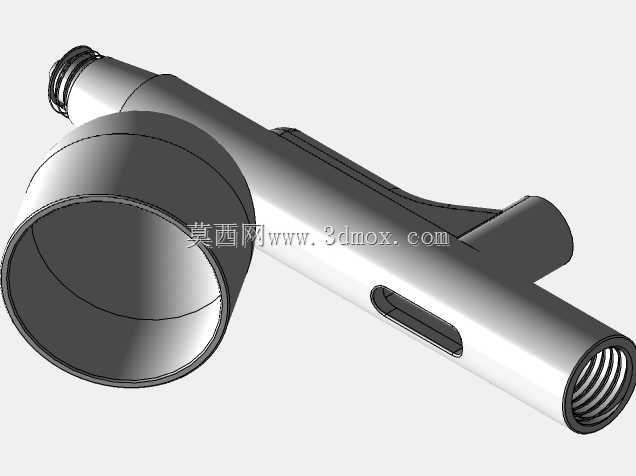

　　这款喷笔主要面向高精度喷涂作业场景，在模型制作、美术彩绘、小型工件补漆、美妆美甲喷绘、工艺品表面涂装等领域都有广泛应用，能够实现细线勾勒、大面积渐变晕染、小范围精准补色等多种喷涂效果，相比普通喷漆工具，它的出料控制精度更高，能够适配粘度较低的水性、油性涂料，满足毫米级的喷涂边界控制需求。从结构设计来看，这款喷笔采用重力式上壶进料结构，上方的料杯为敞口倾斜设计，倾斜角度刚好适配日常握持喷涂时的涂料流动角度，能够让涂料在重力作用下自然流入笔身内部的出料通道，不需要额外的加压进料结构，既减少了涂料残留，也方便快速更换不同颜色的涂料，清洗时也能直接对料杯和进料通道进行冲洗，减少拆装步骤。笔身主体采用长筒式握持结构，

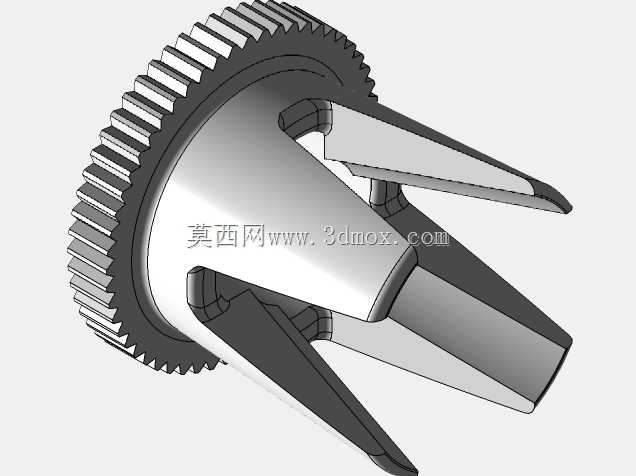

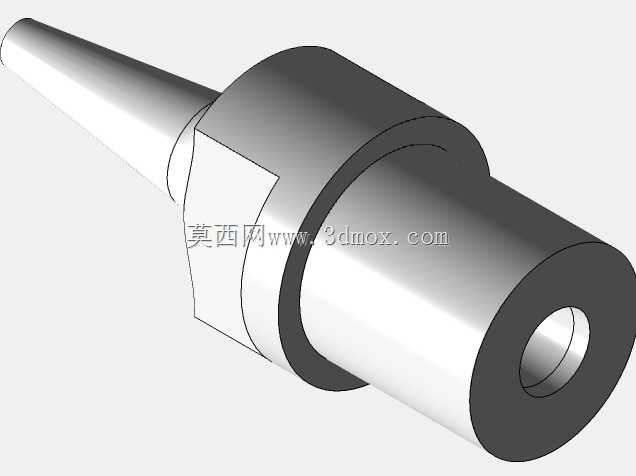

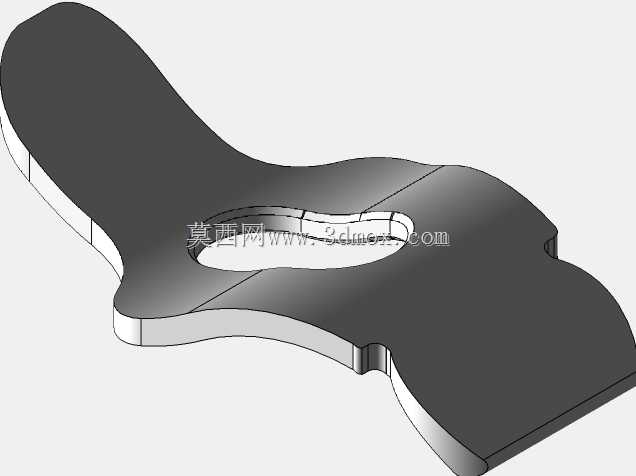

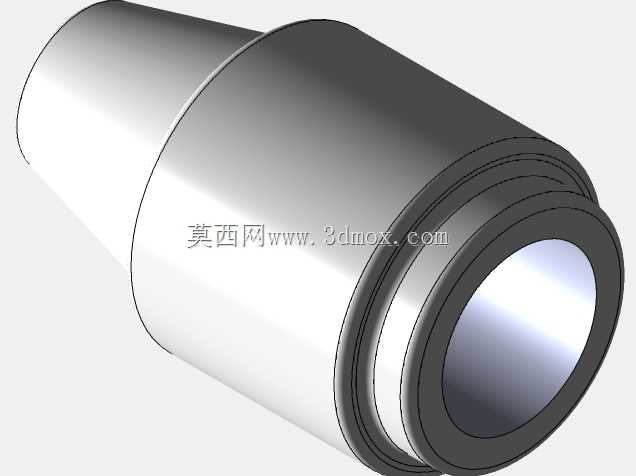

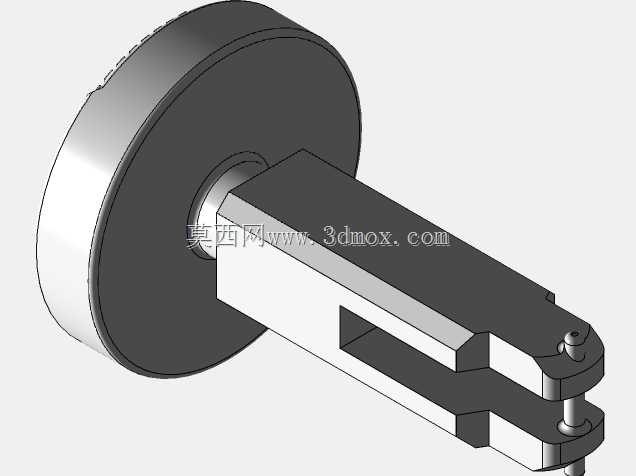

　　整体重心落在笔身中部靠近扳机的位置，长时间握持作业时不容易产生手部疲劳，扳机采用按压式控制结构，按下的行程控制气路通断与出气量大小，向后扳动的行程控制涂料出料量，两个维度的控制相互独立，操作人员可以通过手指的细微动作，灵活调整喷涂的气压与出料量，实现从极细线到宽幅雾面的喷涂效果切换。笔身尾部的调节旋钮用于限定扳机的最大后扳行程，能够提前锁定最大出料量，避免长时间作业时手指力度变化导致的出料量波动，保证同一批次工件喷涂的涂层厚度一致。前端的喷嘴与喷针采用精密配合结构，喷针为细长锥形结构，穿过喷嘴中心孔，当扳机未扳动时，喷针锥面完全封堵喷嘴出料口，切断涂料通路；当扳机向后扳动时，喷针同步向后移动，喷嘴与喷针之间的环形间隙逐渐增大，

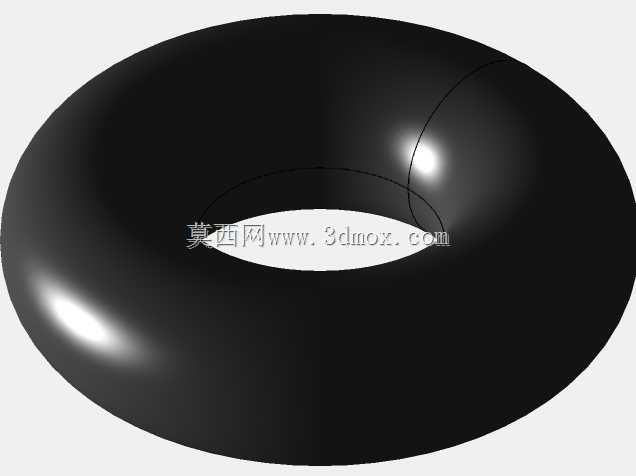

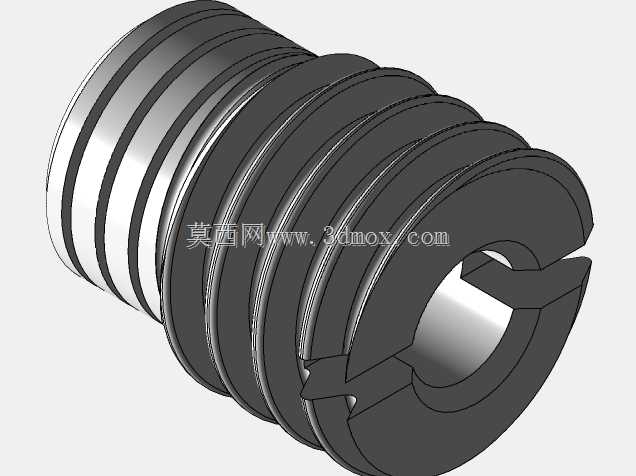

　　涂料在压缩空气形成的负压作用下被吸出，在喷嘴出口处被高速气流击碎雾化，形成均匀的喷涂雾场。料杯采用镜面抛光的金属材质，内壁光滑无死角，不容易残留涂料，杯口的外翻边设计能够避免添加涂料时液体沿杯壁流到笔身外侧，保持作业过程中工具整洁。笔身下方的气路接口为标准通用规格，能够适配市面上常见的小型气泵、压缩空气管路，接口处内置密封结构，连接后不会出现漏气问题，保证气路压力稳定。从安装边界来看，这款喷笔整体长度适配常规手工握持尺寸，料杯的高度不会遮挡操作人员观察喷涂区域的视线，前端喷嘴到笔身握持段的距离刚好让手部与喷涂工件保持安全距离，避免涂料飞溅沾到手上。在实际使用中，这款喷笔的气路通道经过平滑处理，压缩空气从接口进入后，

　　通过笔身内部的导流结构均匀输送到喷嘴处，不会出现紊流导致的雾化不均问题，出料通道的孔径经过匹配设计，能够适配不同粒径的涂料颗粒，不容易出现堵嘴问题，即使长时间连续作业，只要涂料过滤到位，就能保持稳定的雾化效果。针对不同的喷涂需求，只需要更换不同口径的喷嘴与对应规格的喷针，就能实现0.2mm到0.5mm不同出料口径的切换，小口径适合精细线条勾勒，大口径适合大面积快速铺色，不需要更换整支喷笔，降低了工具采购成本。笔身的金属部件都经过防锈处理，日常使用中接触涂料、稀释剂等液体也不容易出现锈蚀，活动部件之间的配合间隙控制合理，扳机扳动时阻尼均匀，没有卡顿或者松旷的问题，长期使用也不会出现行程偏移的情况。在结构设计阶段，这款喷笔充分考虑了日常维护的便利性，笔身可以快速拆解为料杯、笔身主体、喷针、喷嘴、扳机、调节旋钮几个主要部件，不需要专用工具就能完成拆装，日常清洗、更换易损件都非常方便，喷针作为易损件，采用标准化的尺寸设计，配件通用性强，出现弯折、磨损时可以快速更换。
