带转轴搅拌结构的斜壁式物料分离装置

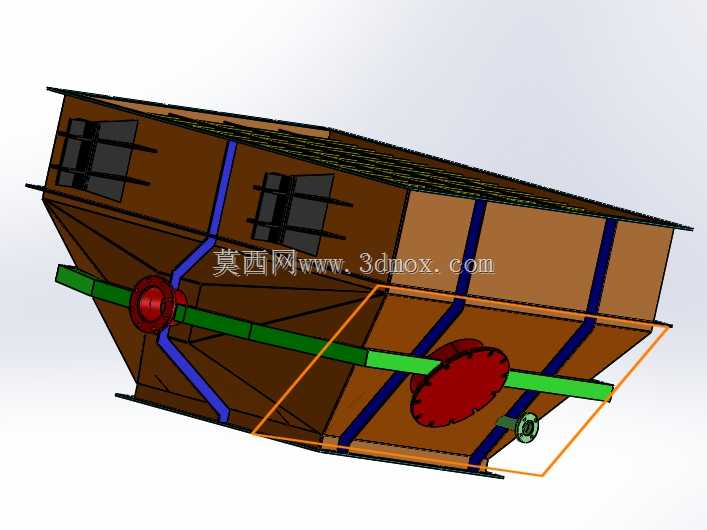

　　该分离装置主要面向散状物料分选、固液混合物料预分离工况设计，常见应用于选矿生产线的粗选段、粮食加工的杂质剔除环节、建材行业的粉料分级工序，可在物料输送路径中完成不同粒径、不同密度组分的初步分离，减少后续筛分设备的负载压力。设备整体采用上宽下窄的斜壁仓体结构，仓壁倾斜角度设置为32度，可有效避免含水率8%以下的散状物料在仓壁挂料、架桥，保证物料依靠自重顺利向底部出料区域滑移，仓体外壁设置多道纵向加强筋，沿仓体高度方向等距排布，可在仓内满料负载下将仓壁形变量控制在0.2mm以内，避免长期运行出现焊缝开裂、仓体变形的问题。贯穿仓体的横向搅拌转轴是设备的核心功能部件，转轴上安装两组径向拨料叶轮，叶轮边缘与仓壁预留15mm的安全间隙，

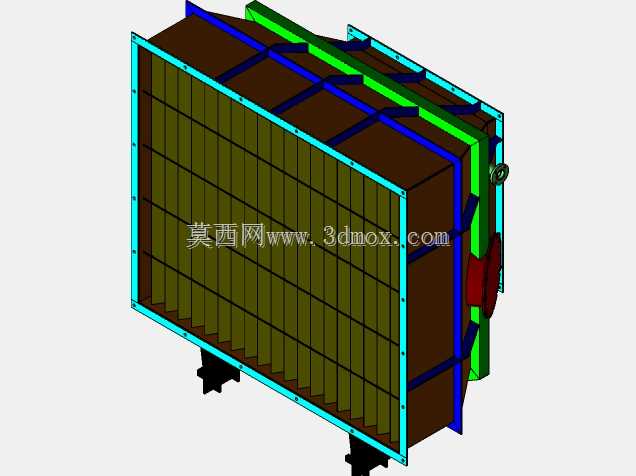

　　既可以对下落过程中的结块物料进行打散，也可以通过转速差控制不同密度物料的下落速度，让轻质杂质随上部气流或溢流通道排出，重质有效物料穿过叶轮间隙向底部汇集。转轴两端采用带密封圈的轴承座安装结构，安装基准面与仓体侧壁的法兰面共面，可保证转轴同轴度公差控制在0.1mm以内，运行时径向跳动量不超过0.08mm，降低轴承的异常磨损概率。设备上部进料口采用矩形法兰结构，可直接与上游的皮带输送机出料端、溜槽出料口对接，法兰边预留均匀排布的螺栓安装孔，适配常规的密封垫安装需求，无需额外制作过渡连接段。底部出料口设置为窄长型结构，可匹配螺旋输送机、振动喂料机的进料口尺寸，安装时需保证设备整体水平度偏差不超过1/1000，

　　避免物料在仓内出现单侧堆积的问题。设计过程中针对不同物料的特性预留了参数调整空间，叶轮的安装角度可根据物料流动性调整，转轴的驱动端可适配不同转速的减速电机，满足不同处理量、不同物料属性的分选需求，仓体侧壁预留的观察口可随时查看内部物料运行状态，方便日常运维时检查叶轮磨损、仓壁挂料情况。
