低噪双缸喷枪压缩动力装置结构设计

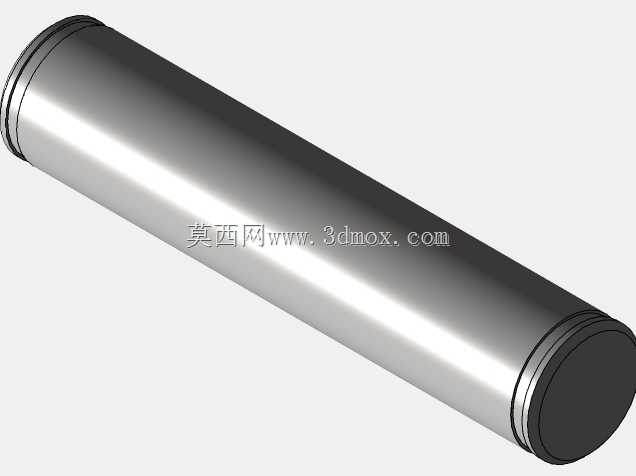

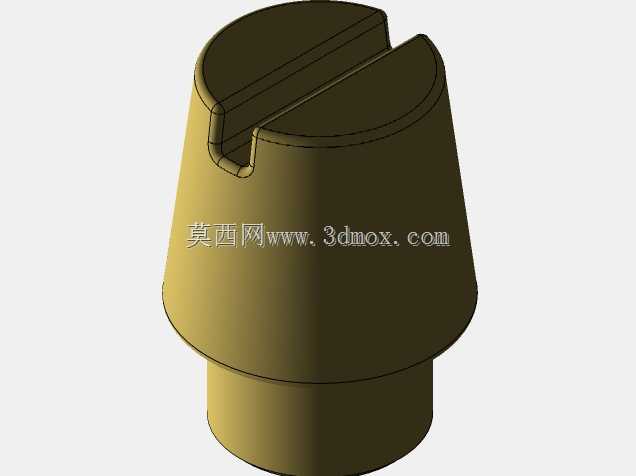

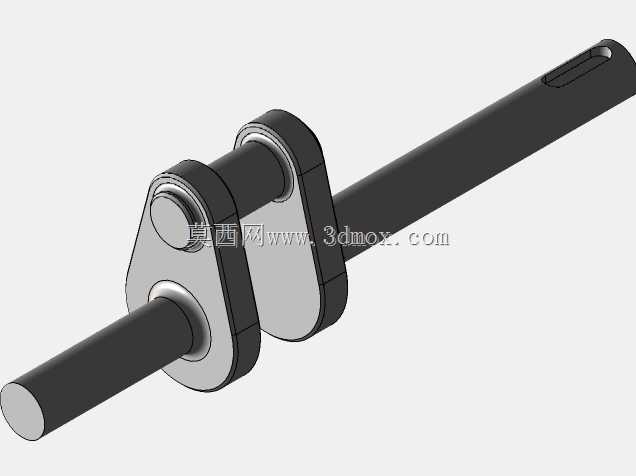

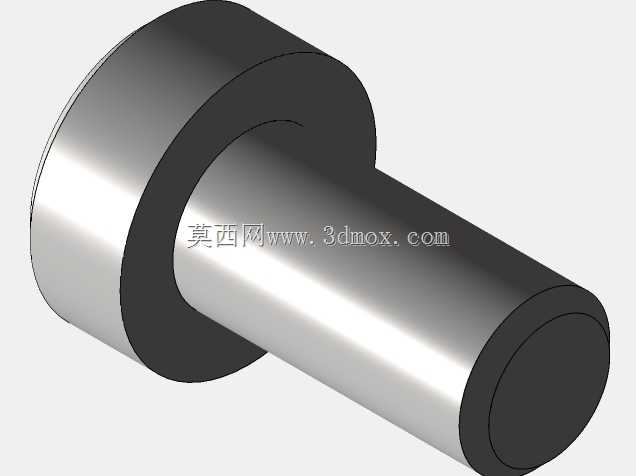

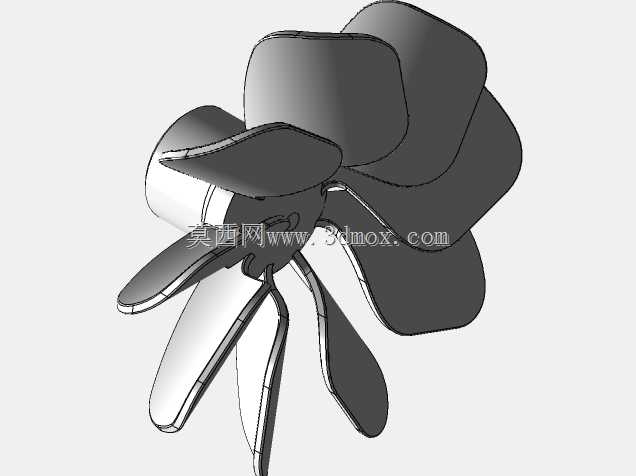

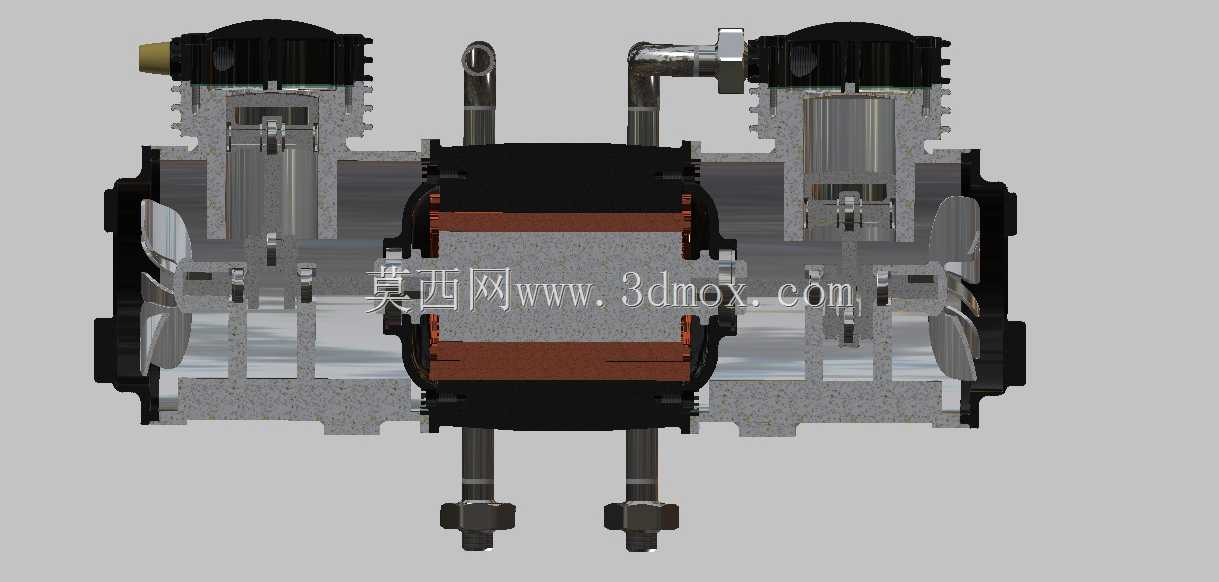

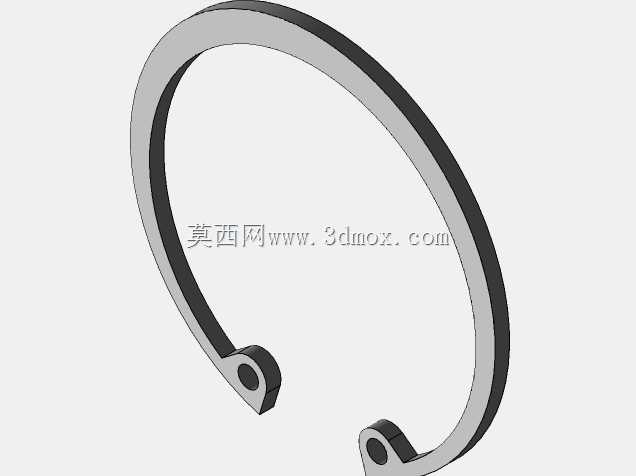

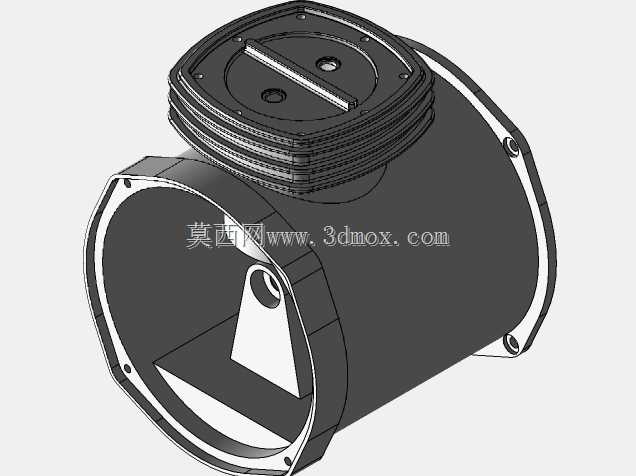

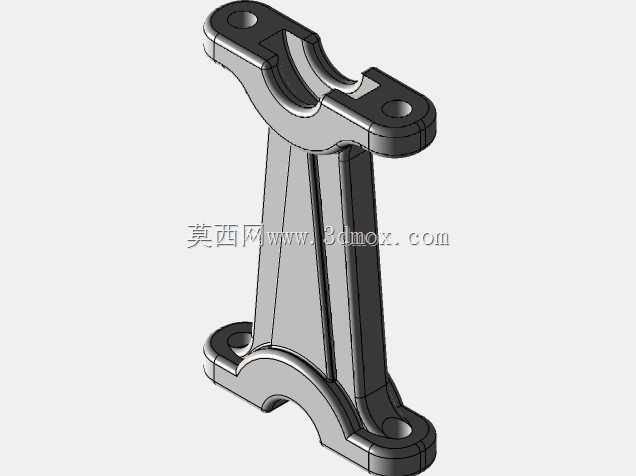

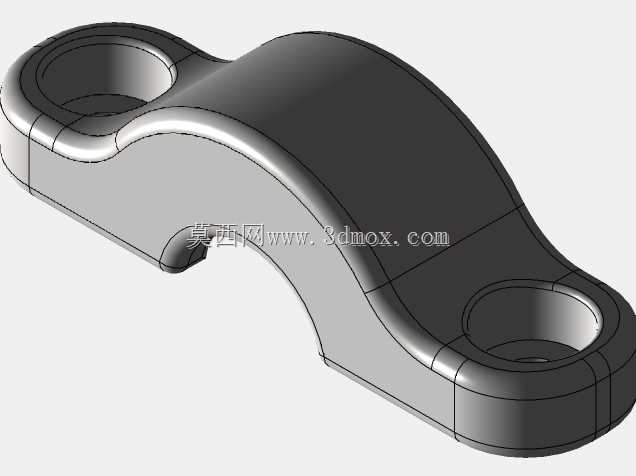

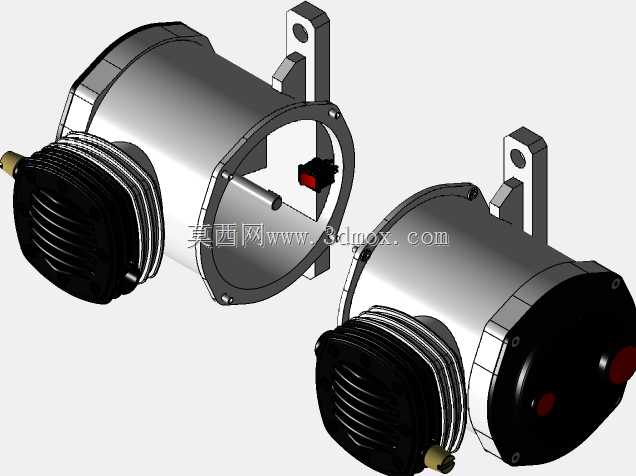

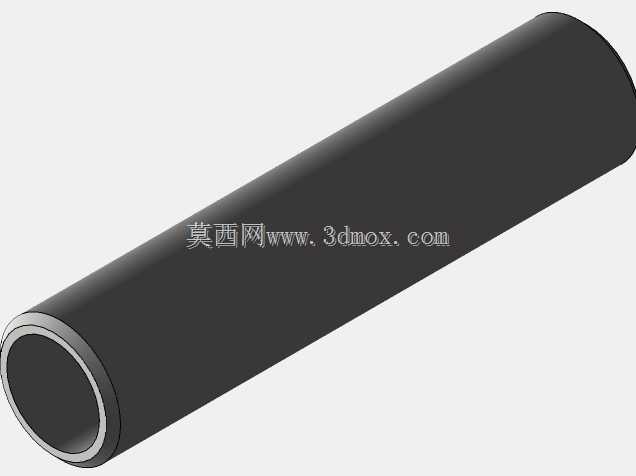

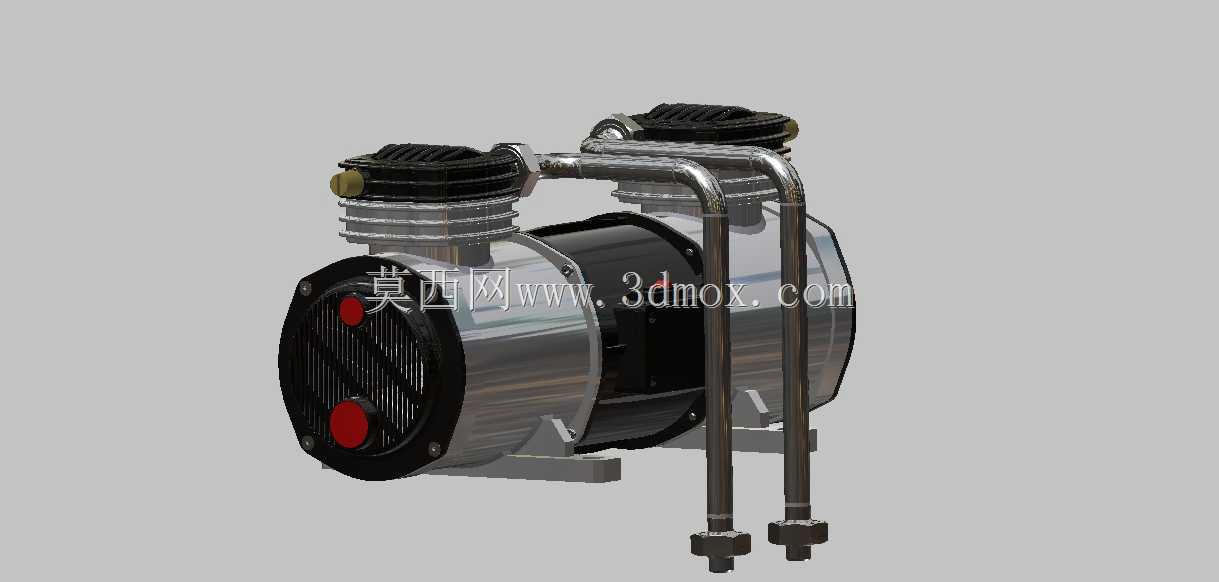

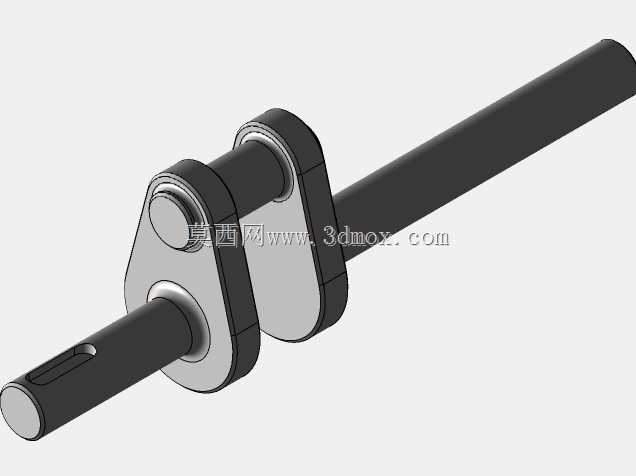

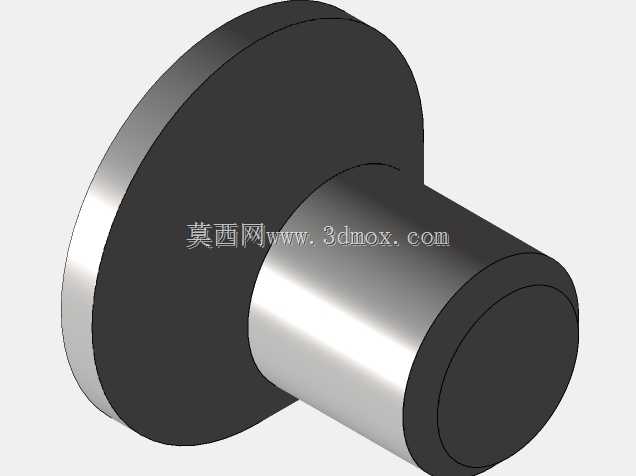

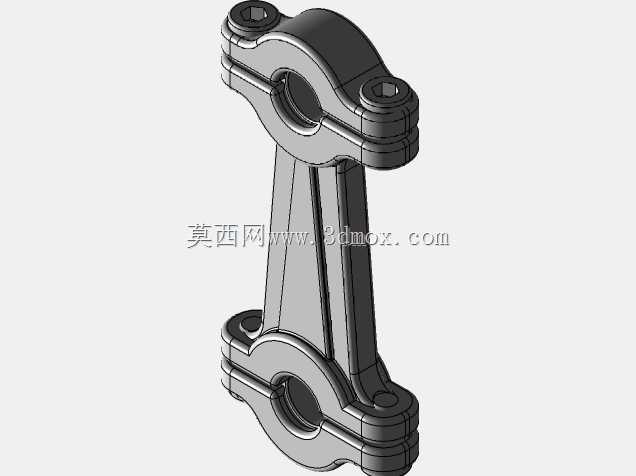

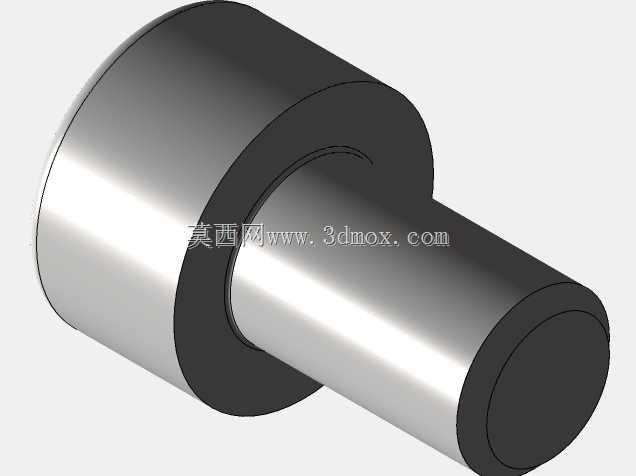

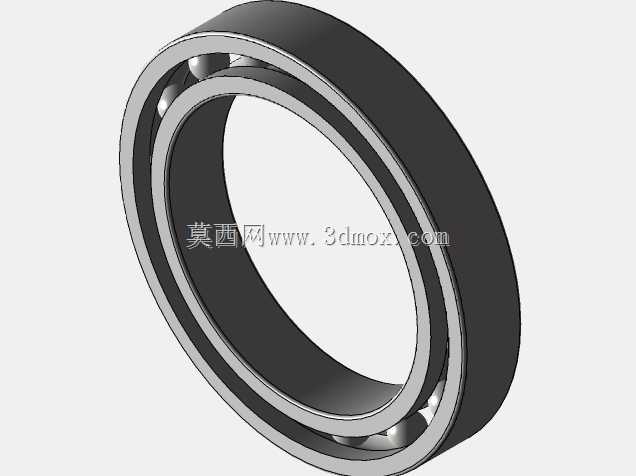

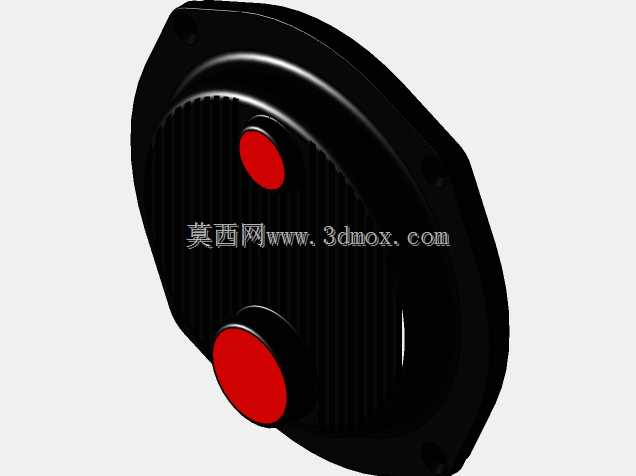

　　在民用喷涂、小型汽修补漆、家装墙面喷涂、模型上色作业场景里，气源动力的噪音水平直接决定作业场景的适配性，传统单缸空压机运行噪音普遍超过70分贝，在室内作业、居民区周边施工时很容易造成噪音扰民问题，同时持续的高噪环境也会损伤作业人员的听力，这款双缸结构的静音型喷枪配套动力单元，就是针对这类近距离、低噪要求的喷涂作业场景开发的气源发生装置。从结构布局来看，整机采用卧式电机直连双缸压缩头的布局，两个压缩缸体对称布置在电机输出端的两侧，通过一体化的铸铝连接支架实现刚性固定，相比传统皮带传动的空压机结构，直连布局省去了皮带轮、张紧机构的额外空间占用，整体横向安装尺寸控制在420mm以内，纵向高度含顶部进气过滤总成不超过310mm，

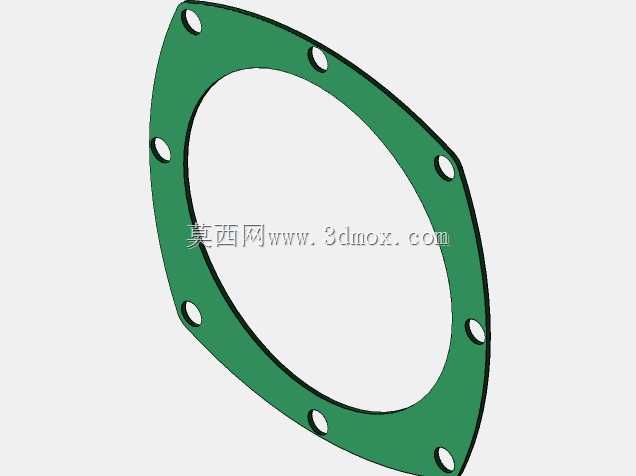

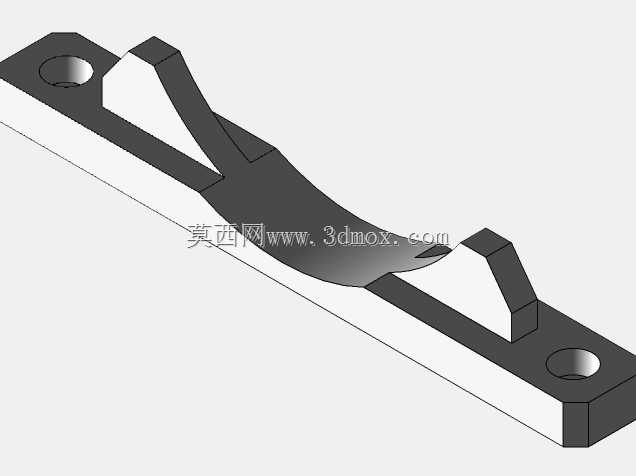

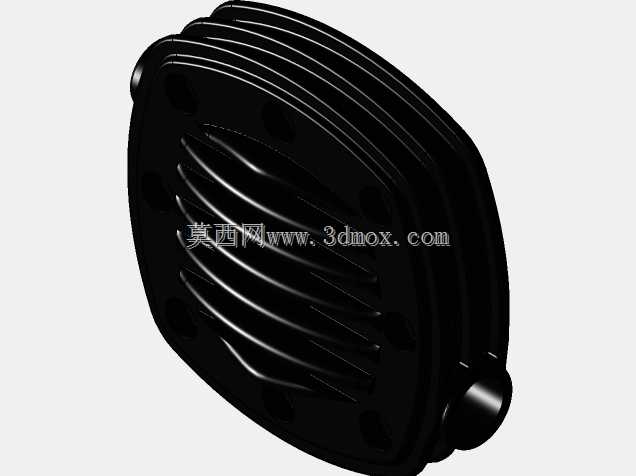

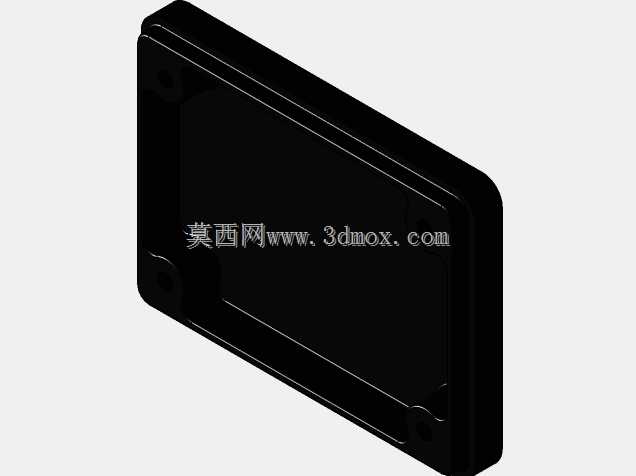

　　安装底座采用两个冲压成型的钢制支脚，支脚预留的安装孔位中心距为280mm，可直接固定在喷涂设备的移动机架上，也可单独作为独立气源单元放置在工作台面使用，安装边界预留了两侧各30mm的散热间隙，不需要额外预留过大的维护空间。设计阶段针对降噪需求做了多轮结构优化，首先是压缩缸的进排气阀片采用了高分子复合材质，相比传统钢制阀片，阀片启闭的撞击噪音降低了15分贝以上，同时两个缸体的进排气相位做了180度对称设计，运行时两个缸体的排气脉动可以相互抵消一部分，减少气流脉动带来的管路共振噪音；其次是缸体外部的散热鳍片采用不等距排布，避免等距鳍片在特定转速下产生的啸叫问题，顶部的进气消音舱采用多级迷宫式结构，内置多孔吸音材料，

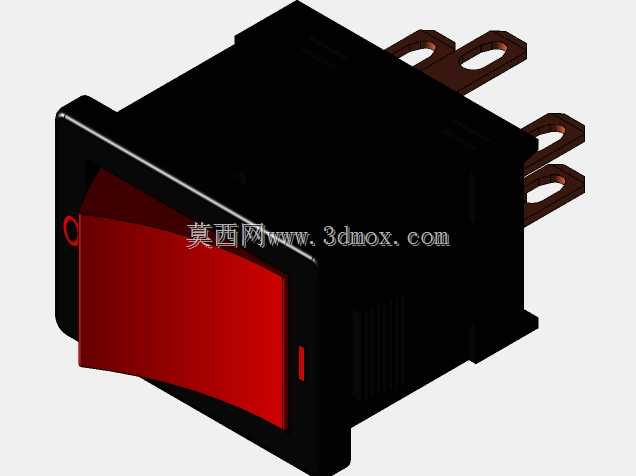

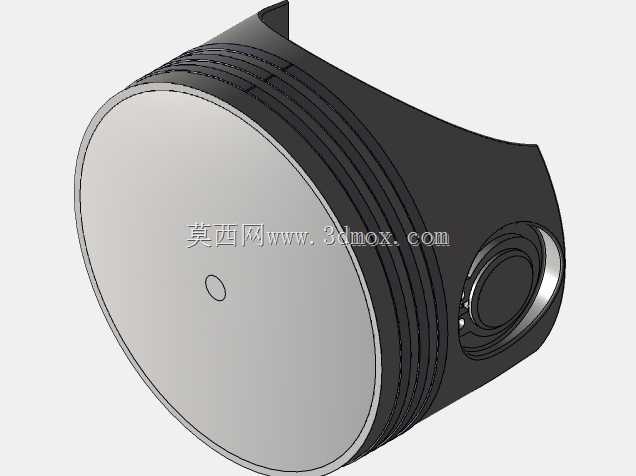

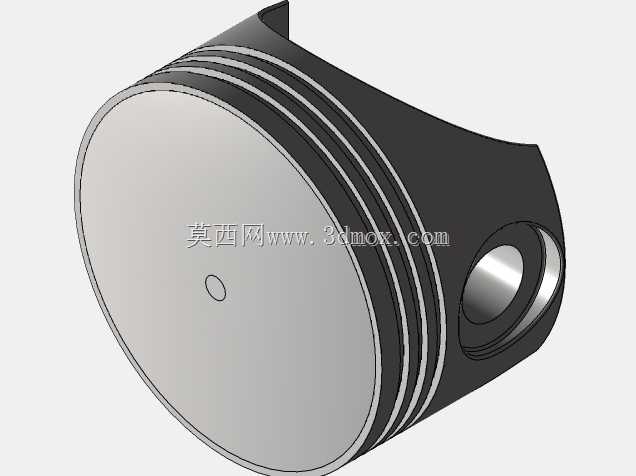

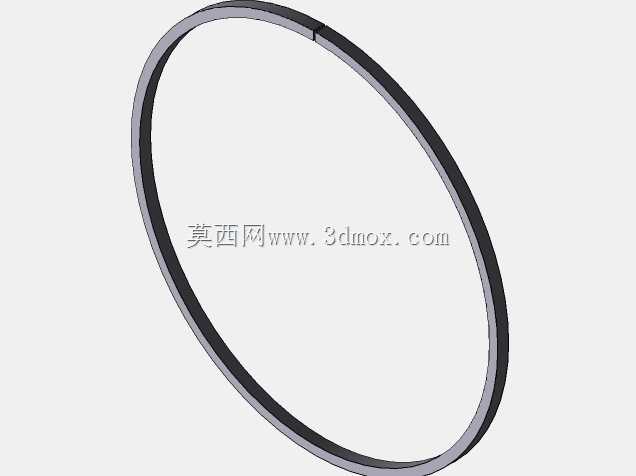

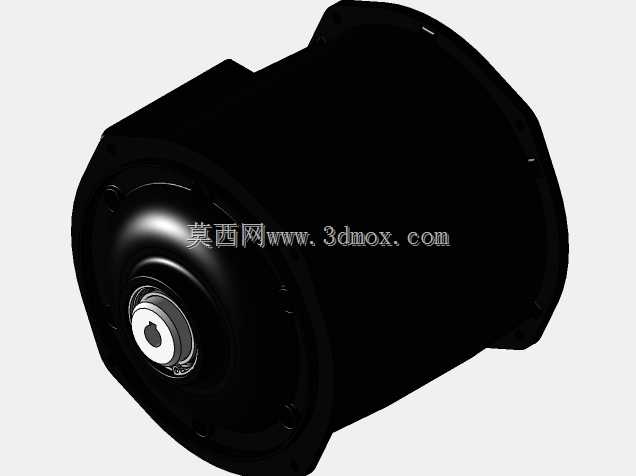

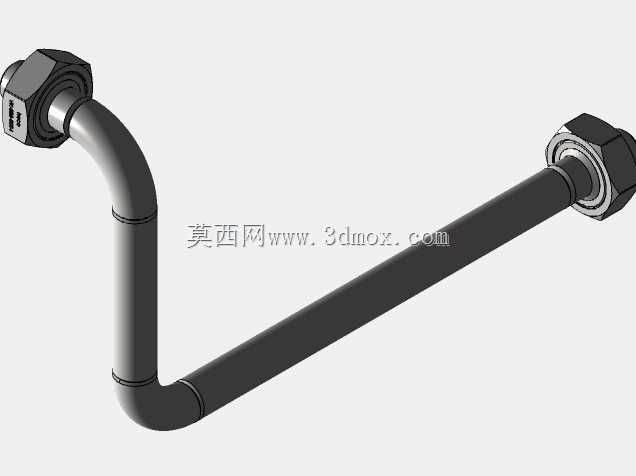

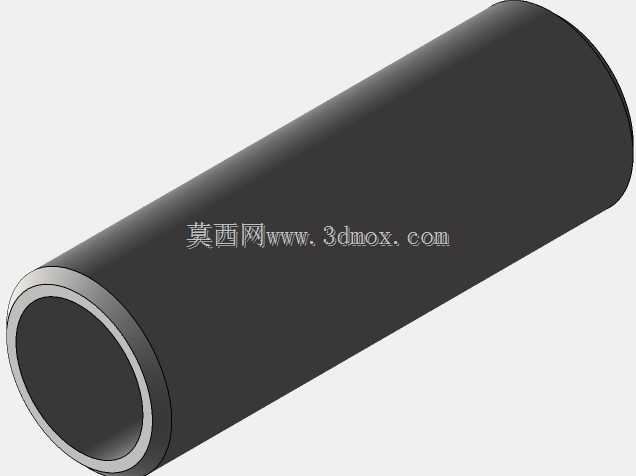

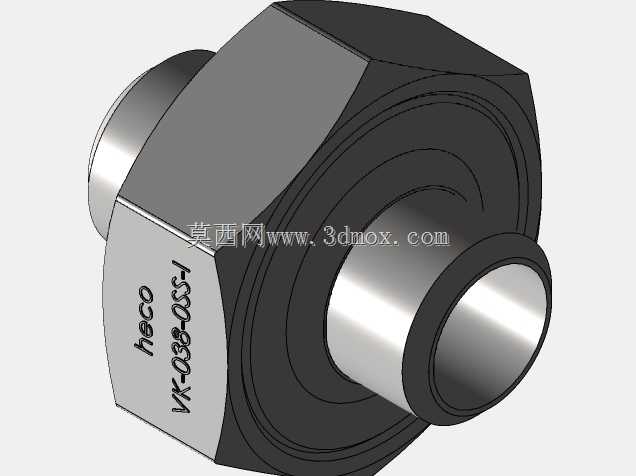

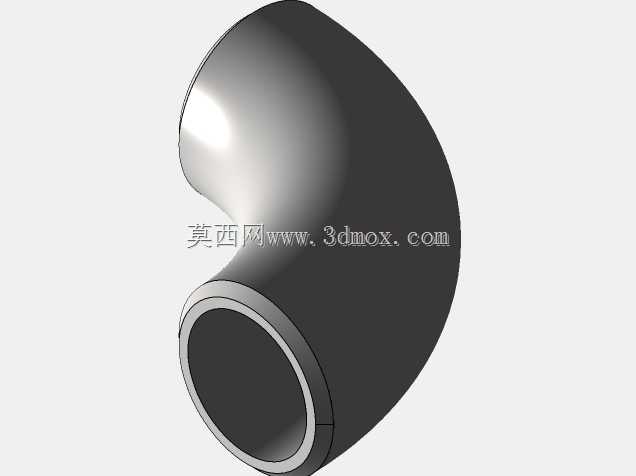

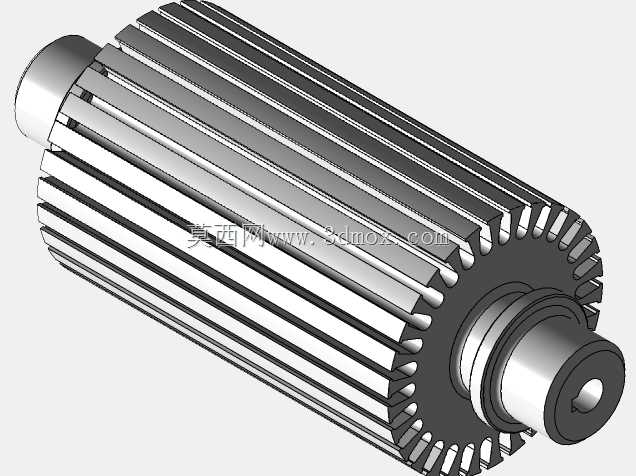

　　在保证进气流量不损失的前提下，过滤进气杂质的同时削弱进气噪音；整机的连接管路采用硬管折弯成型，管路连接处采用橡胶减震垫做隔振处理，避免管路与缸体、电机外壳的刚性接触传递振动噪音，实测额定工况下运行噪音稳定在50分贝以下，相当于室内正常交谈的音量水平，完全满足室内作业的噪音要求。功能特性上，这款动力单元的额定排气压力可以稳定维持在0.8MPa，双缸结构的排气量相比同功率单缸结构提升了40%，可以持续为喷枪提供稳定的压缩气源，不会出现单缸结构常见的压力波动导致的喷涂雾化不均问题；电机外壳采用全封闭铸铝结构，散热效率比传统铸铁外壳提升30%，可以支持连续4小时以上的持续作业，不会因为过热触发保护停机；缸体的活塞环采用低摩擦材质，

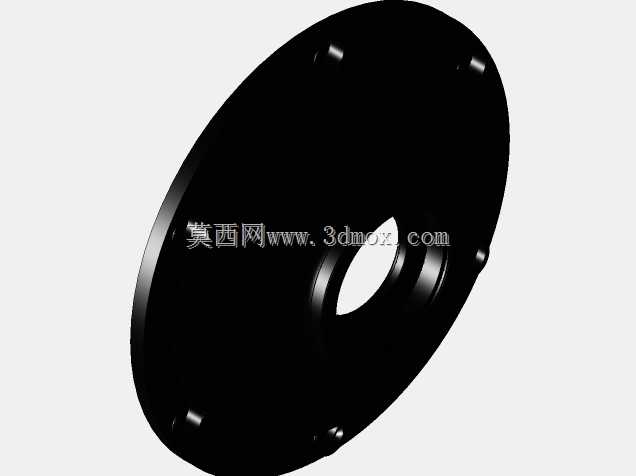

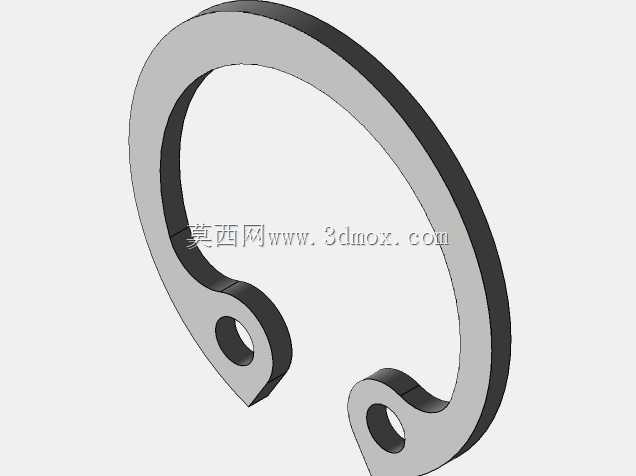

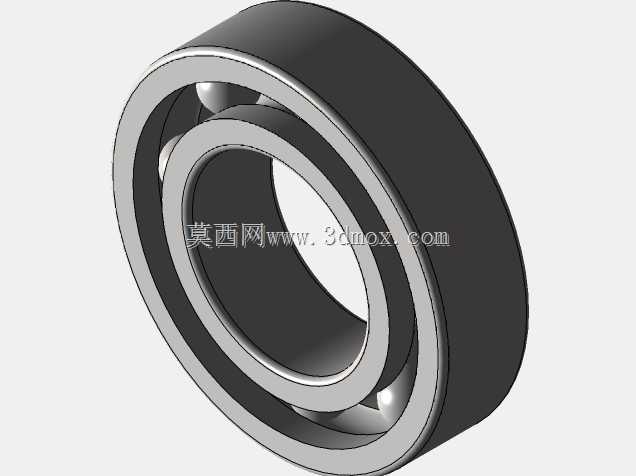

　　运行时的摩擦阻力更小，整机的能耗比同参数传统空压机低12%左右，适配民用220V供电场景，不需要工业三相供电即可正常运行。从建模细节来看，整机的所有连接管路、固定螺栓、进气过滤总成、散热端盖都做了1:1的结构还原，安装支脚的孔位、缸体与电机的配合止口尺寸都按照实际加工公差做了预留，结构设计人员可以直接参考这个模型完成配套移动机架的设计、气路管路的布局规划，也可以基于这个双缸低噪结构做进一步的参数优化，适配不同排气量需求的喷涂作业场景；设备选型人员也可以通过模型直观了解整机的安装尺寸、结构布局，判断是否适配现有喷涂设备的安装空间，不需要反复核对二维图纸的尺寸标注。实际作业过程中，这款动力单元除了配套喷枪做喷涂作业外，也可以作为小型气动工具的气源使用，比如给气动钉枪、小型气动打磨笔提供压缩气源，适用场景覆盖家装施工、广告喷绘、模型制作、小型汽修等多个需要低噪气源的领域，双缸对称的结构也让整机运行时的振动更小，固定在移动机架上推行时不会出现明显的晃动，长时间运行的结构稳定性更优。
